ADL5385正交调制器LFCSP封装三维建模作品

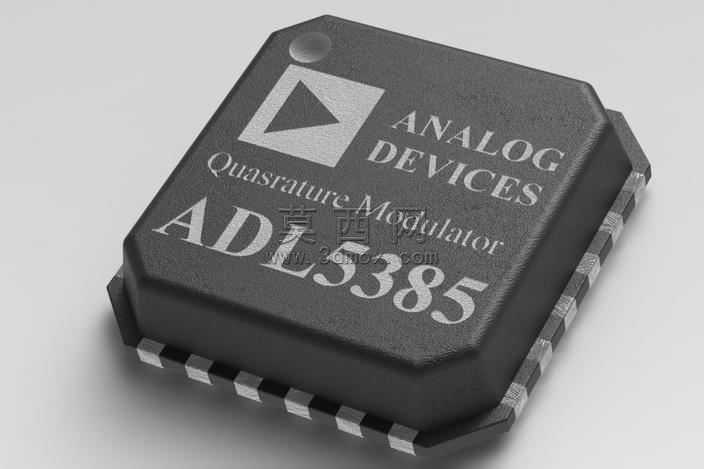

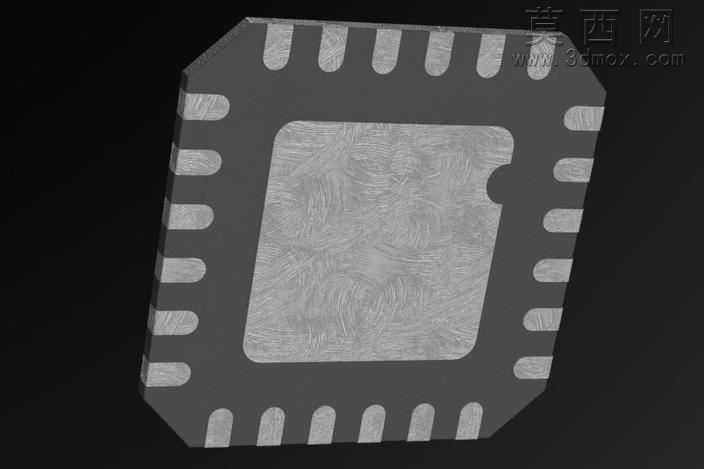

本作品为ADL5385正交调制器LFCSP24封装的高精度三维建模成果，建模过程以官方公开的器件数据手册为核心依据，严格还原LFCSP封装的真实结构比例。建模阶段首先梳理封装的核心尺寸参数，包括本体长宽、厚度、引脚间距、引脚外露长度、引脚排布规律、本体倒角弧度、顶面标识区域的位置与尺寸，通过基准草图绘制确定各部分的轮廓基准，采用拉伸、倒角、阵列等基础特征命令构建封装本体的基础形态，针对LFCSP封装侧边的半蚀刻引脚结构，单独绘制单个引脚的截面轮廓后沿侧边路径完成阵列，确保每一个引脚的位置、尺寸、倾斜角度与实物完全一致，同时还原引脚表面的金属镀层质感与本体黑色塑封的材质差异。材质与渲染阶段，针对芯片本体的黑色环氧塑封材质，调整材质的漫反射、粗糙度参数，还原塑封材料哑光微磨砂的表面质感，针对引脚的锡铅镀层金属材质，调整金属反射率、高光参数，还原金属引脚略带哑光的焊接面质感，顶面的器件标识采用贴图映射方式，精准还原ADI品牌logo、器件型号、功能标识的印刷位置与字体比例，同时还原塑封本体顶面的圆形定位标记的位置与凹陷深度。结构还原上重点关注LFCSP封装的底部散热焊盘结构、引脚与本体的衔接过渡、本体边角的微小倒角细节，避免出现棱角过于尖锐、比例失调的问题，建模过程中反复核对官方尺寸公差，确保模型的装配适配性，可直接用于PCB装配仿真、产品结构干涉检查、电子产品外观展示等场景。设计思路上优先保证模型的工程实用性，在还原外观细节的同时简化非必要的内部复杂结构，控制模型面数在合理区间，兼顾渲染展示效果与工程调用的流畅度，针对射频类芯片的封装特点，重点还原封装的外部轮廓精度，确保在进行整机结构设计时，该器件模型能够准确匹配PCB封装焊盘与周边结构件的间隙要求，避免出现装配干涉问题。
