微型表面贴装固定衰减器结构设计

　　这款微型表面安装固定衰减器，是射频链路搭建中常用的被动器件，日常在通信基站前端、消费电子射频模块、测试测量仪器的信号通路里都能见到它的身影，核心作用是在不明显改变链路阻抗匹配的前提下，按固定比例衰减输入信号功率，避免后级电路因输入功率过高出现饱和、失真甚至器件烧毁的问题，同时也能用来改善链路里的阻抗匹配状态，减少信号反射带来的驻波问题。

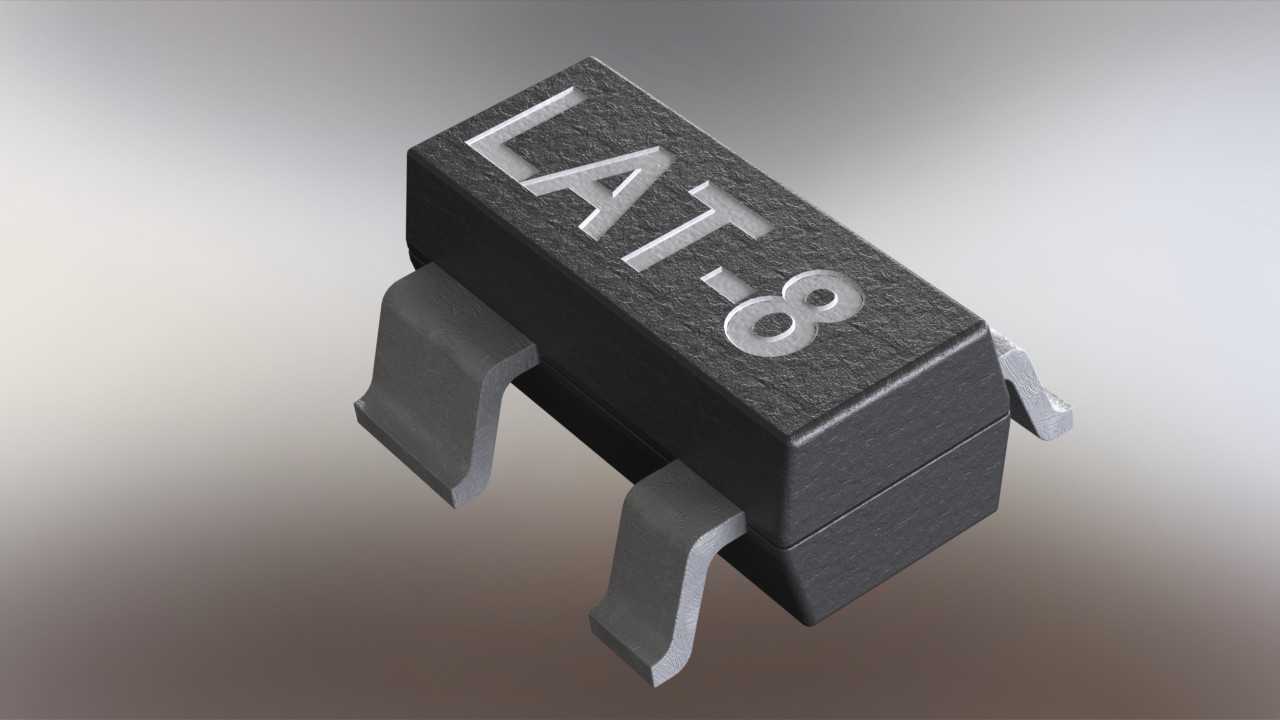

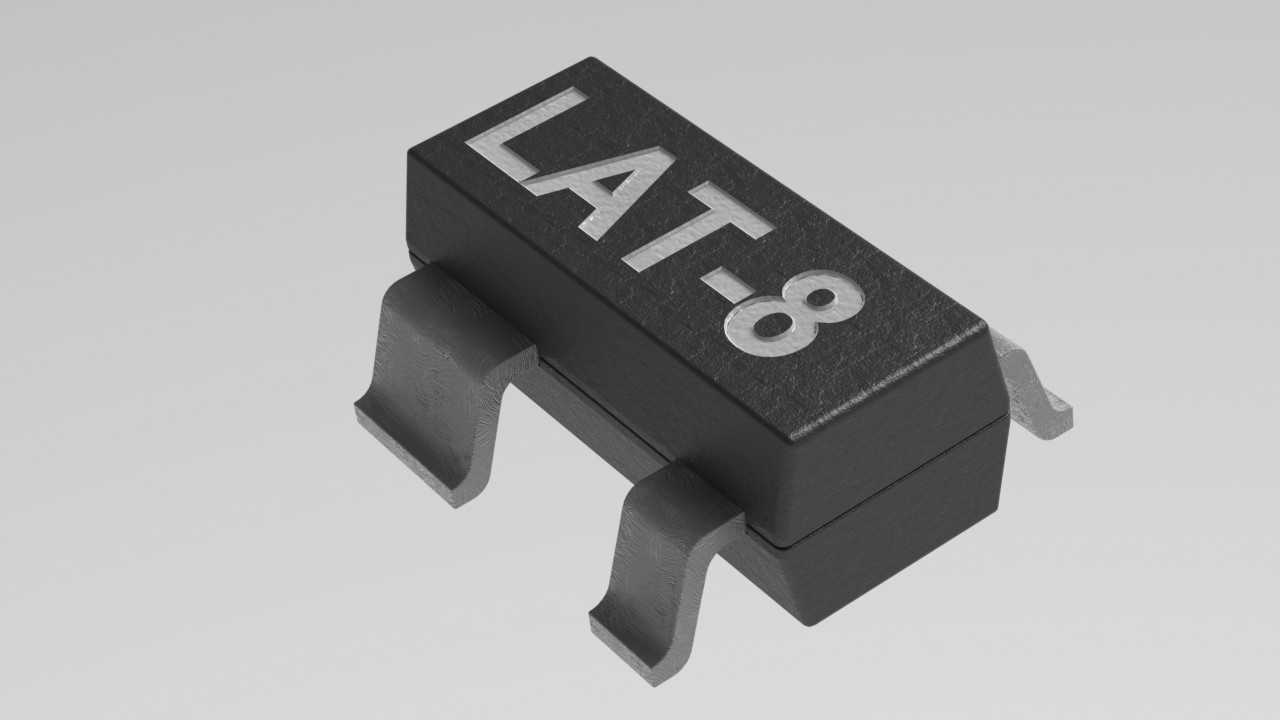

　　从结构设计来看，这款器件采用SOT-23类的贴片封装形式，三个引出引脚分别对应输入、输出与接地端，引脚采用弯折成型的铜质基材，表面做镀锡处理，既保证焊接时的润湿性，适配常规回流焊的工艺要求，也能在长期使用中抵御氧化，维持接触可靠性。器件主体采用黑色环氧塑封料全包封结构，将内部的衰减电阻网络完全包裹，隔绝外界水汽、粉尘与机械应力对内部精密电阻的影响，塑封表面直接激光刻印器件型号标识，方便生产贴片环节的视觉识别，避免错料问题。

　　设计过程中首先要考虑的是安装边界约束，这类贴片器件的整体封装尺寸严格遵循通用表面贴装器件的尺寸规范，引脚间距、引脚伸出长度、本体高度都控制在标准范围内，能够直接适配通用的SMT贴片机吸嘴拾取尺寸，也能匹配常规厚度的PCB焊盘设计，不需要为它单独定制特殊的钢网开口或者焊盘尺寸，大幅降低生产环节的适配成本。内部的电阻网络采用厚膜印刷工艺在陶瓷基片上制作，陶瓷基片的热膨胀系数与PCB基材、塑封料尽可能匹配，减少温度循环过程中因热胀冷缩 mismatch 带来的内部应力，避免电阻值漂移或者引脚脱焊的问题。

　　实际选型使用时，这类固定衰减器不需要额外的外围电路，直接串联在射频信号通路中即可，接地引脚需要保证与PCB地平面的低阻抗连接，否则会大幅降低衰减精度，甚至影响高频段的驻波表现。相比插件式的衰减器件，这种表面贴装的微型结构占用PCB面积不足同功率等级插件器件的三分之一，重量也更轻，非常适合在高密度组装的微型电路模块中使用，比如手持射频终端、小型化通信模块这类对安装空间有严格限制的场景，能够在有限的板卡空间内完成信号功率调整的功能，同时满足批量自动化生产的工艺要求，不需要人工插件工序，能有效提升整机组装的生产效率。

　　在结构建模过程中，需要准确还原引脚的弯折角度与成型弧度，因为这部分尺寸直接影响焊接时的共面度，如果引脚共面度偏差超过0.1mm，就容易在回流焊过程中出现虚焊、立碑等焊接缺陷；同时本体的棱角、标识位置也需要准确还原，方便在结构干涉检查时确认器件与周边屏蔽罩、相邻元件的安全间隙，避免组装时出现结构干涉。
