低损耗402MHz声表面波滤波器结构设计

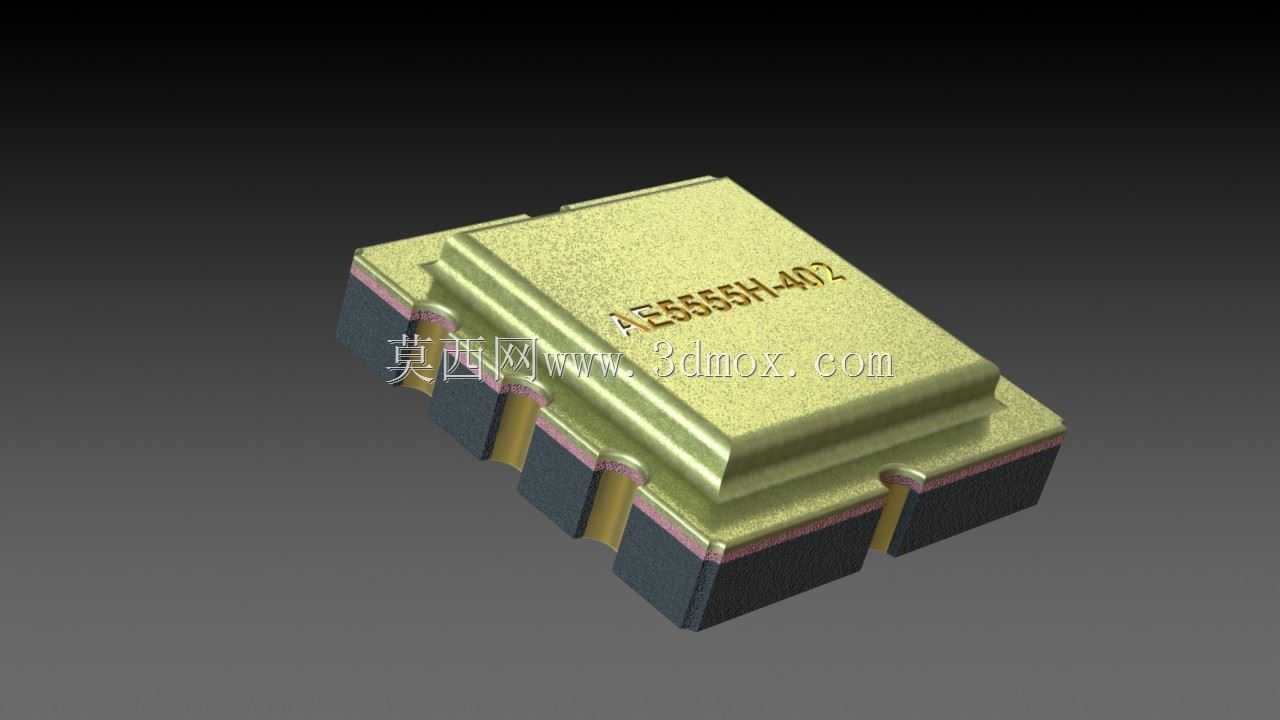

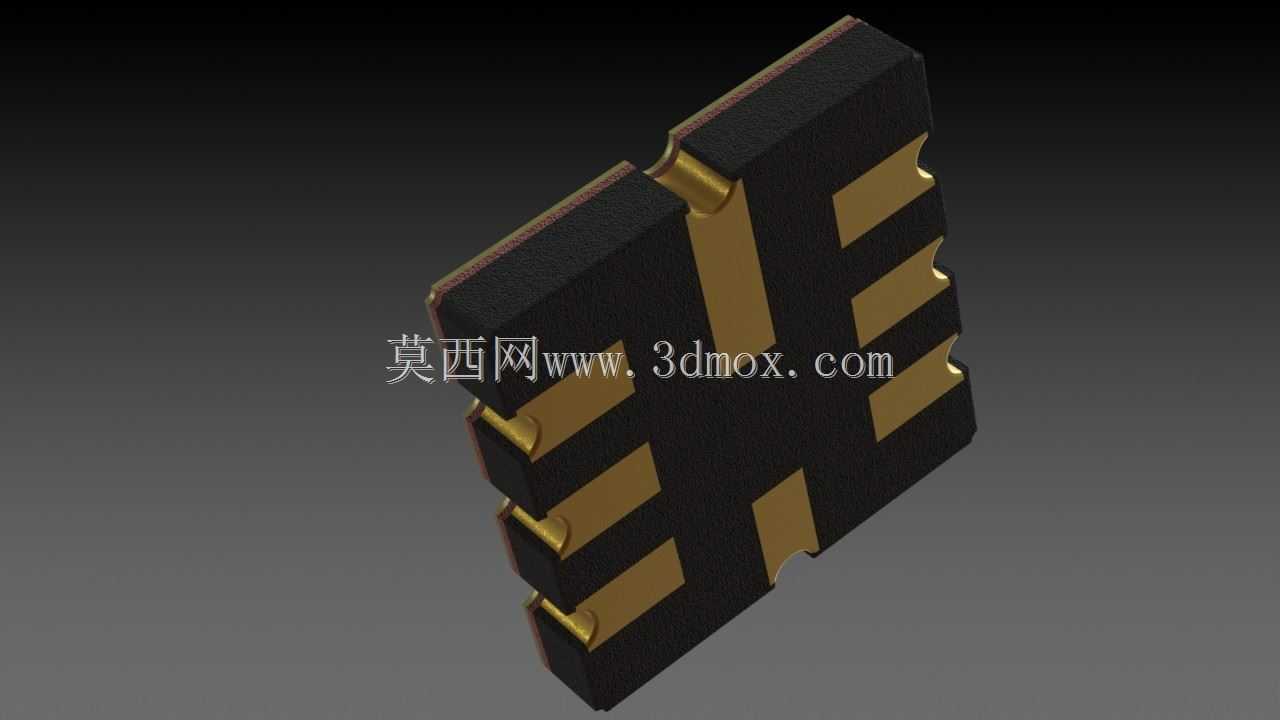

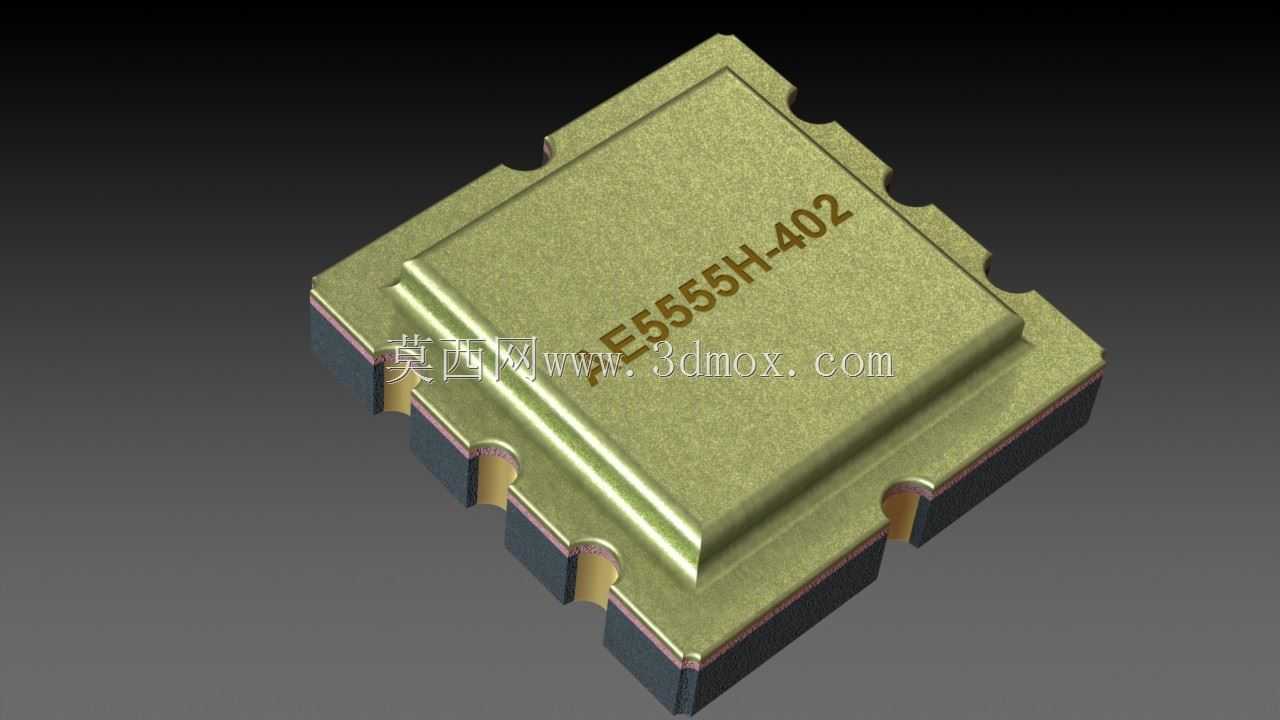

这款声表面波滤波器的三维结构还原，完全围绕射频前端的实际装机需求展开，先从应用场景说起，这类402MHz频段的器件，大多用在短距离无线数传、工业遥测遥控、小型物联网终端的射频链路里，负责滤除带外杂波，保证接收链路的信号纯净度，避免邻频干扰导致的通信误码，很多工业现场的无线传感节点、老式遥控门禁、低速数传电台的射频板上，都能找到同规格器件的身影。从功能特性上看，该器件标称17MHz的工作带宽，带内插损控制在较低水平，能够在保证信号通过效率的同时，对偏离中心频率的杂散信号做足够深度的衰减，这就要求内部的叉指换能器结构排布精准，而外部封装的设计，首先要保证内部压电基片的防护，同时兼顾贴片焊接的工艺兼容性。外形设计上采用了金属气密封装的结构，表面的金属镀层既可以做电磁屏蔽，减少外界电磁干扰对内部换能器的影响，也能提升焊接时的镀层附着力，四周的半凹槽引脚是典型的表贴封装形式，引脚的排布间距、突出封装本体的长度，都严格对应SMT回流焊的工艺要求，安装时不需要额外打孔，直接贴合PCB焊盘就能完成焊接，封装的整体厚度控制在毫米级，不会占用过多的板上垂直空间，适合紧凑型的射频终端设计。做这个结构建模的时候，首先要确认安装边界：封装本体的长宽尺寸要对应PCB上预留的焊盘间距，引脚的位置公差控制在贴片工艺允许的范围内，顶部的金属盖板和底部的陶瓷基座配合处做了台阶限位，保证封装气密性的同时，也避免组装时出现错位。另外，封装边角做了微小的倒角处理，既可以减少生产过程中的边角磕碰损伤，也能在SMT贴装吸嘴取料时，避免棱角导致的吸附漏气问题。实际选型时，这类器件的安装位置要尽量远离板上的强干扰源，比如开关电源的功率回路、高速数字信号走线，而模型还原的封装外形尺寸，可以直接用来做PCB布局时的器件占位校验，也能用来做整机结构装配时的干涉检查，提前预判贴装后和周边结构件、屏蔽罩的空间冲突，减少打样后的整改工作量。不同于直插封装的器件，这种表贴SAW滤波器的引脚共面度要求很高，建模时特意还原了引脚和封装底部的高度差，保证焊盘设计时的锡膏印刷厚度匹配，避免出现虚焊、立碑等SMT工艺问题。
