SAF型商用车盘式制动片结构设计

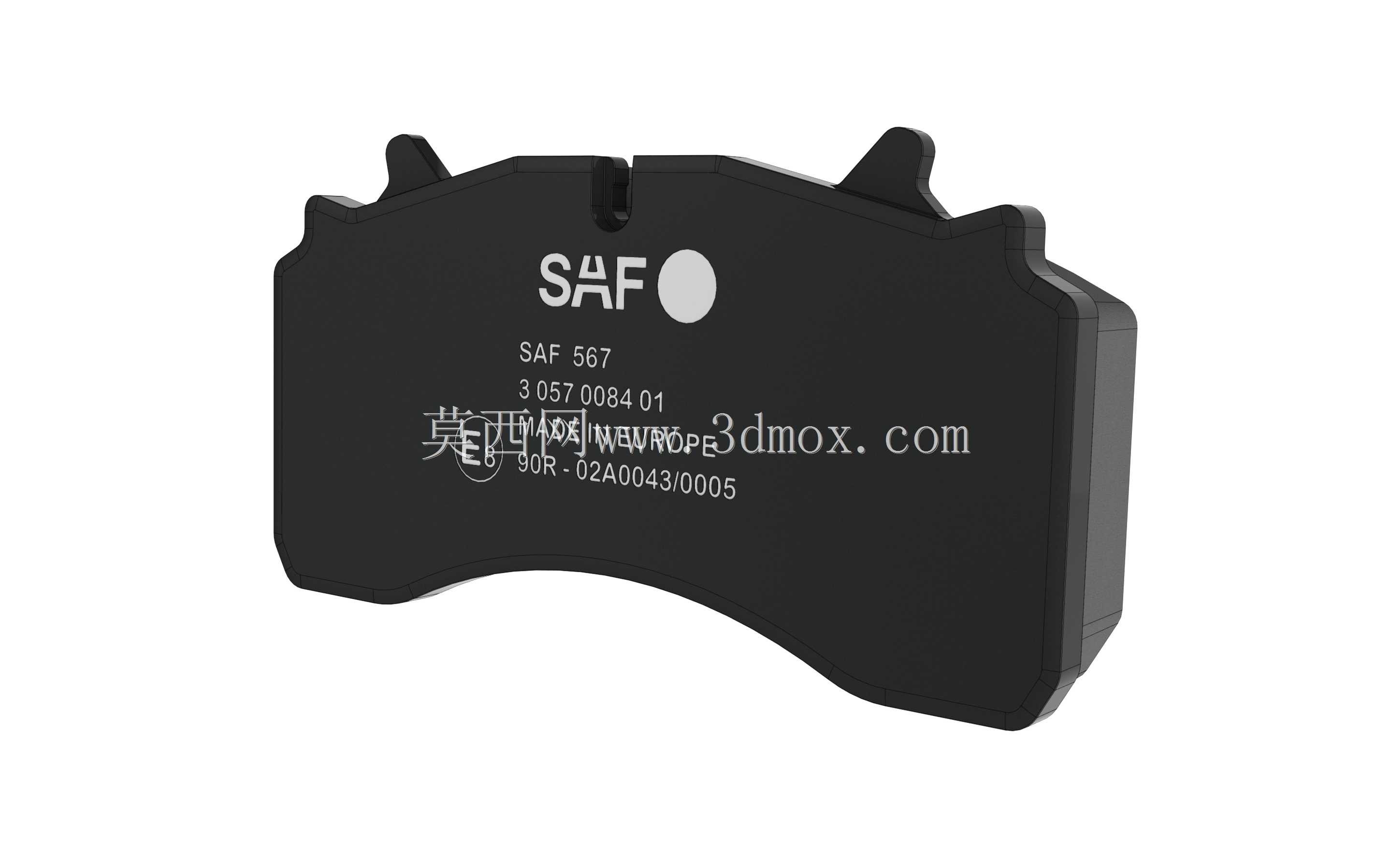

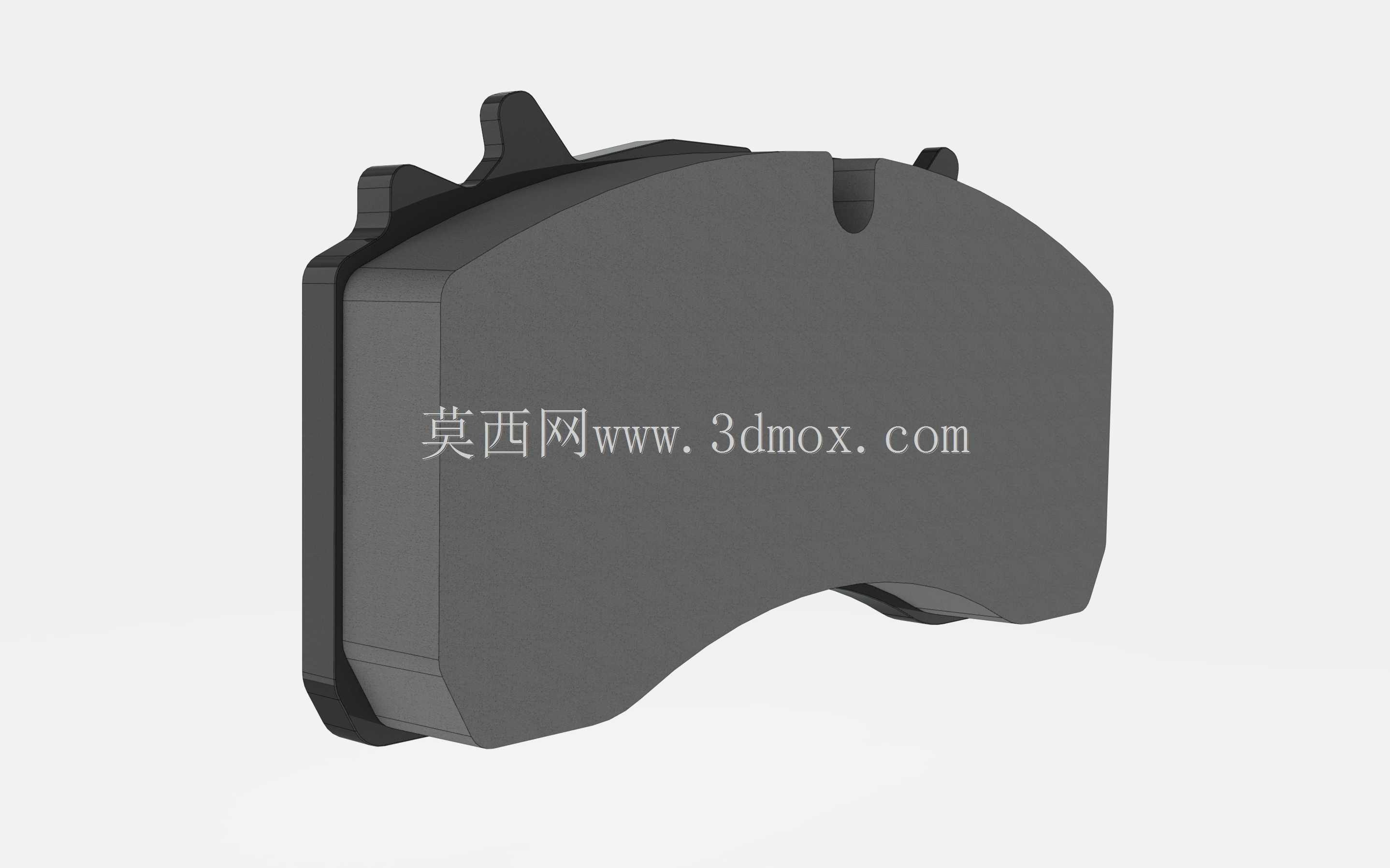

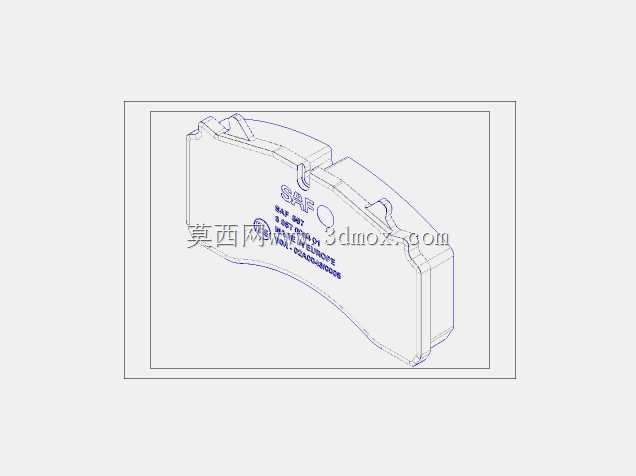

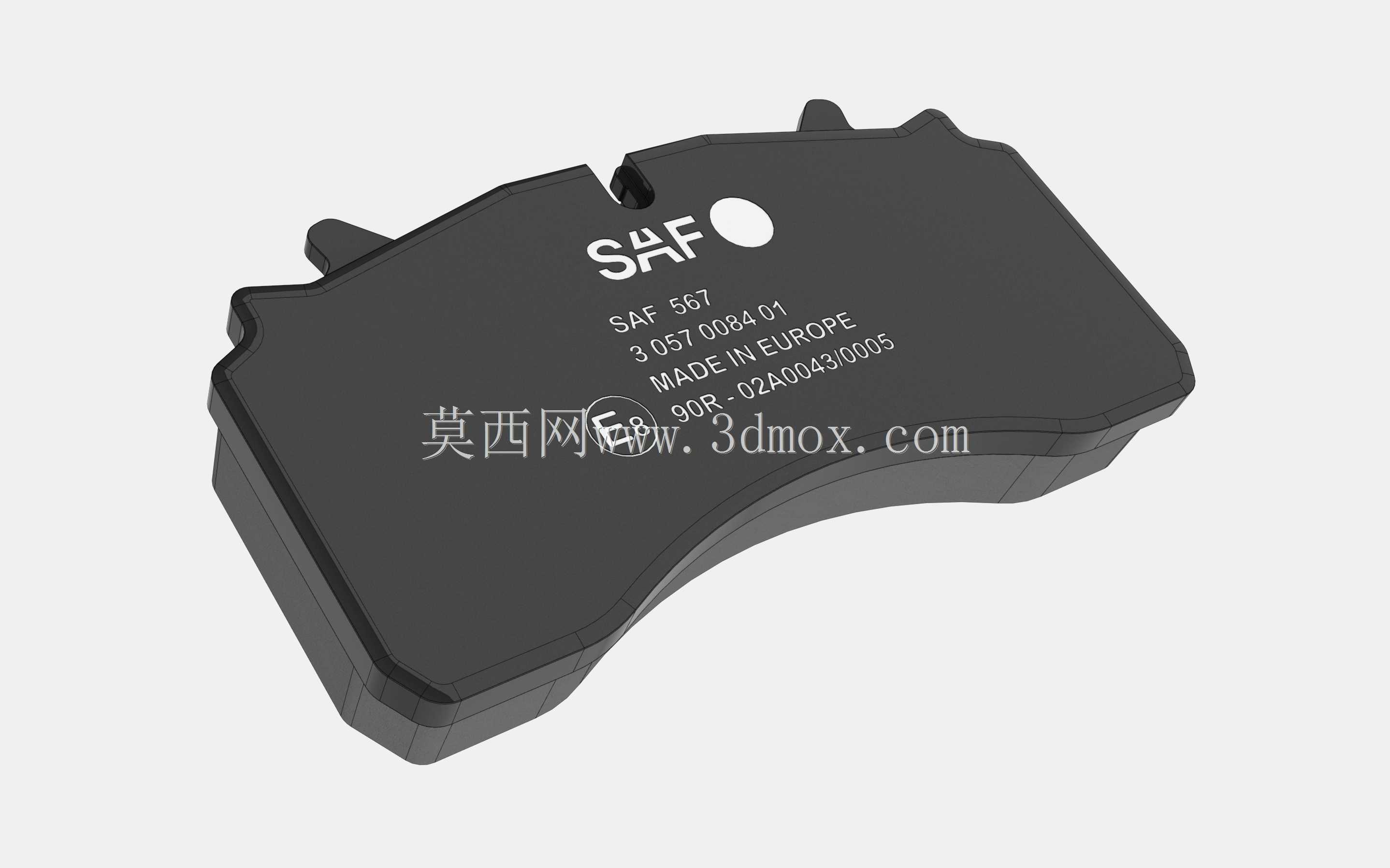

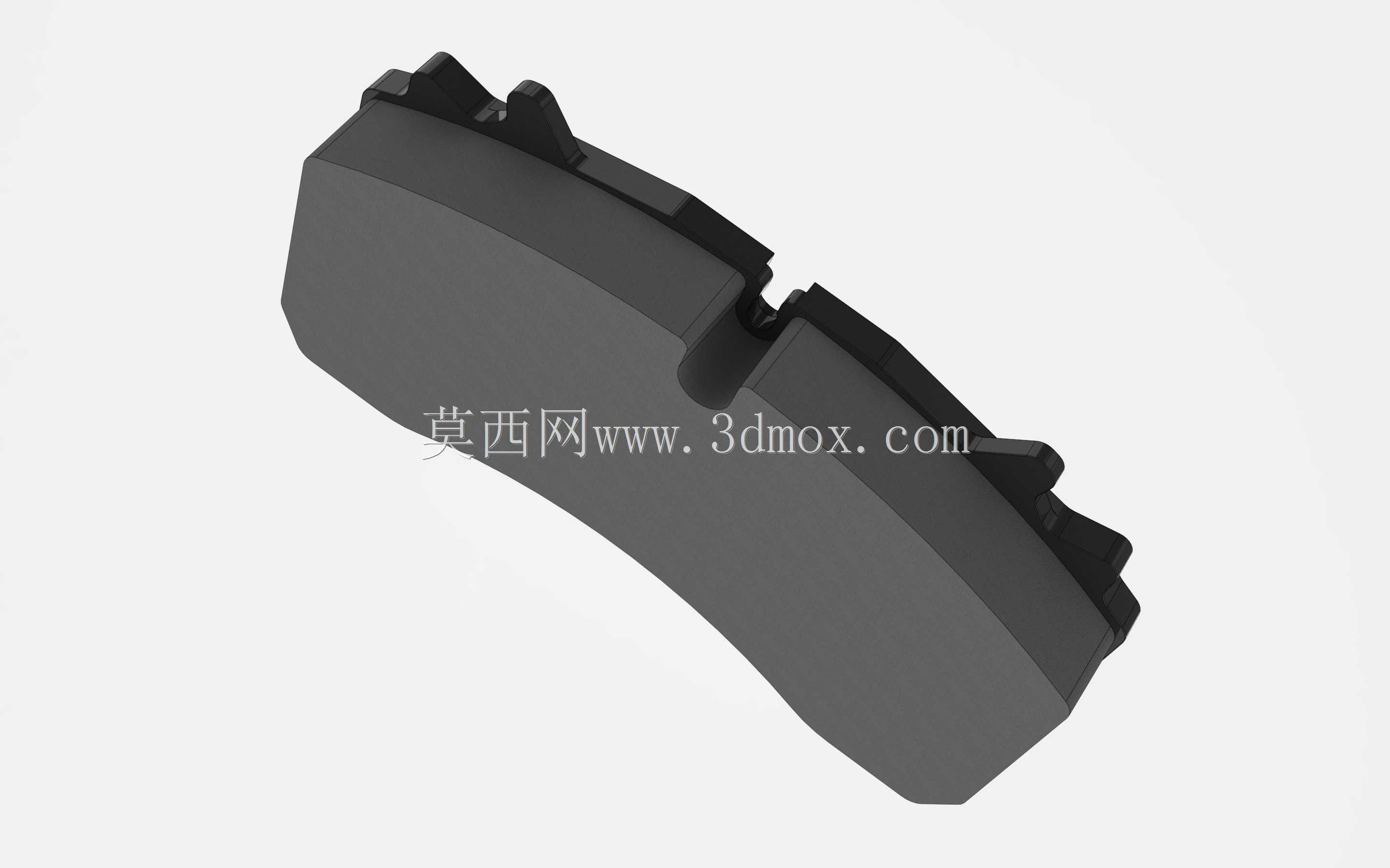

这款盘式制动片主要适配重型商用车盘式制动回路，常见于干线物流拖挂车、重载工程卡车的前桥与随动桥制动单元，和常规鼓式制动蹄片不同，它依靠卡钳夹紧制动盘产生制动力矩，散热效率更高，长下坡工况下抗热衰退表现更稳定，能满足商用车频繁制动的使用需求。从结构设计来看，摩擦块本体采用非对称弧形轮廓，边缘做了倒角过渡，避免制动初始阶段的硬接触冲击，背板上的两个定位凸耳完全对应SAF车桥卡钳的安装卡槽，装配时无需额外调整定位，凸耳的厚度公差控制在0.1mm以内，保证制动片在卡钳内滑动顺畅，不会出现卡滞偏磨的问题。摩擦块表面刻印的标识对应原厂零件编号，和制动盘的接触面积经过匹配计算，单位面积压力分布均匀，不会出现局部压力过高导致的摩擦材料异常剥落。设计过程中优先考虑了安装边界的适配性，整体厚度匹配常规22.5英寸轮辋配套的卡钳行程，背板背面的消音片卡槽预留了0.3mm的压缩余量，能吸收制动过程中的高频振动，降低制动啸叫的产生概率。摩擦材料的配方偏向重载工况设计，摩擦系数在0.35-0.4区间稳定，适配0-400℃的工作温度范围，即使连续制动产生高温，也不会出现摩擦系数骤降的问题。钢背采用高强度钢板冲压成型，和摩擦块的粘接面做了网格状粗糙处理，提升粘接强度，避免极端工况下摩擦块脱落。制动片的磨损极限位置预留了传感器安装槽，可以选配磨损报警装置，当摩擦材料磨损到极限厚度时触发车载报警，提醒驾驶员及时更换。实际装车场景中，这款制动片可以兼容多款主流商用车桥的盘式制动卡钳，安装时只需对准卡钳导轨推入，卡上固定销即可完成装配，无需额外改装。和同类型产品相比，它的摩擦块弧度完全匹配对应规格制动盘的曲率，接触贴合度更高，制动过程中力矩输出线性，不会出现制动力突增的情况，能提升重载车辆制动时的平顺性，减少轮胎异常磨损。设计阶段还考虑了排水排屑需求，摩擦块表面的浅槽结构可以在雨天制动时快速排出接触面的水膜，缩短湿滑路面的制动距离，同时日常制动产生的磨屑也能顺着槽体排出，避免磨屑在接触面堆积导致的制动抖动。
