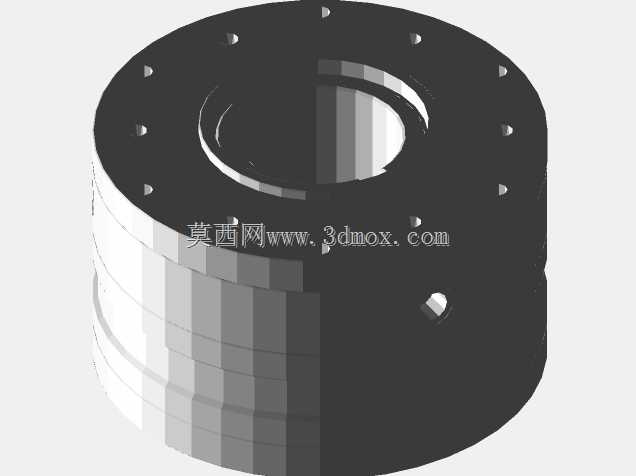

多盘液压制动器内部结构拆解展示

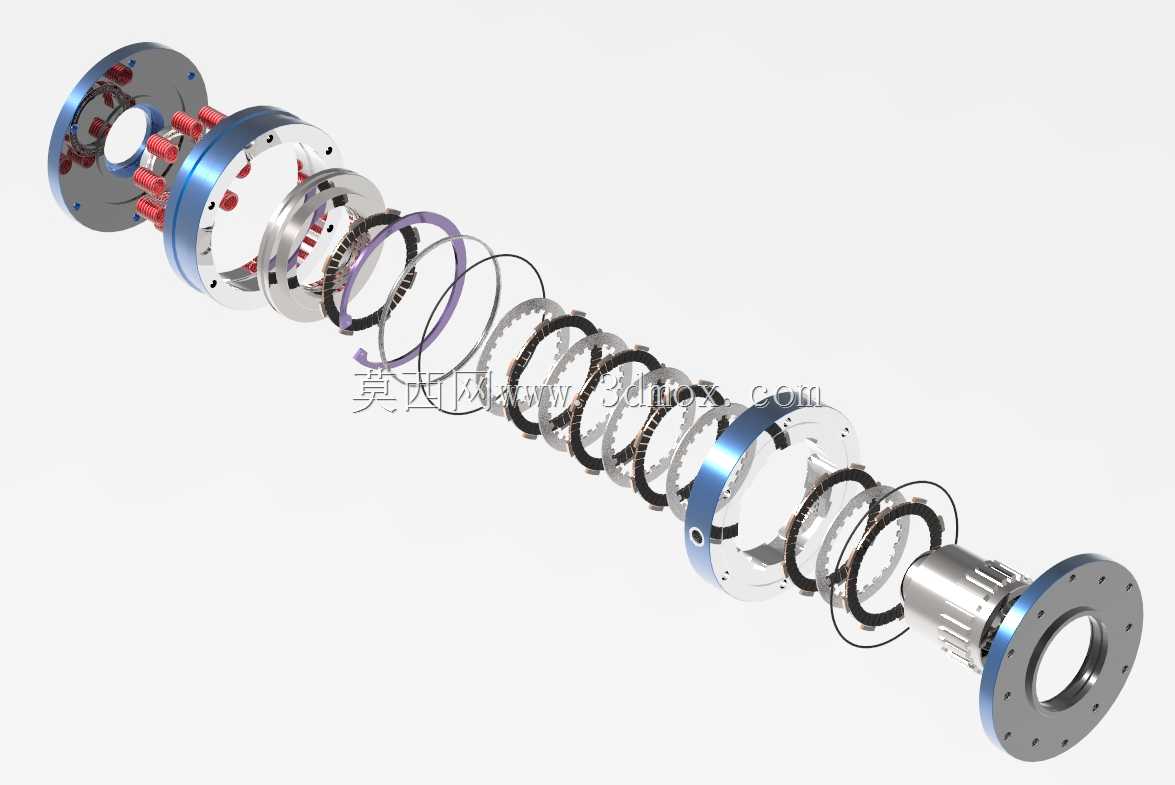

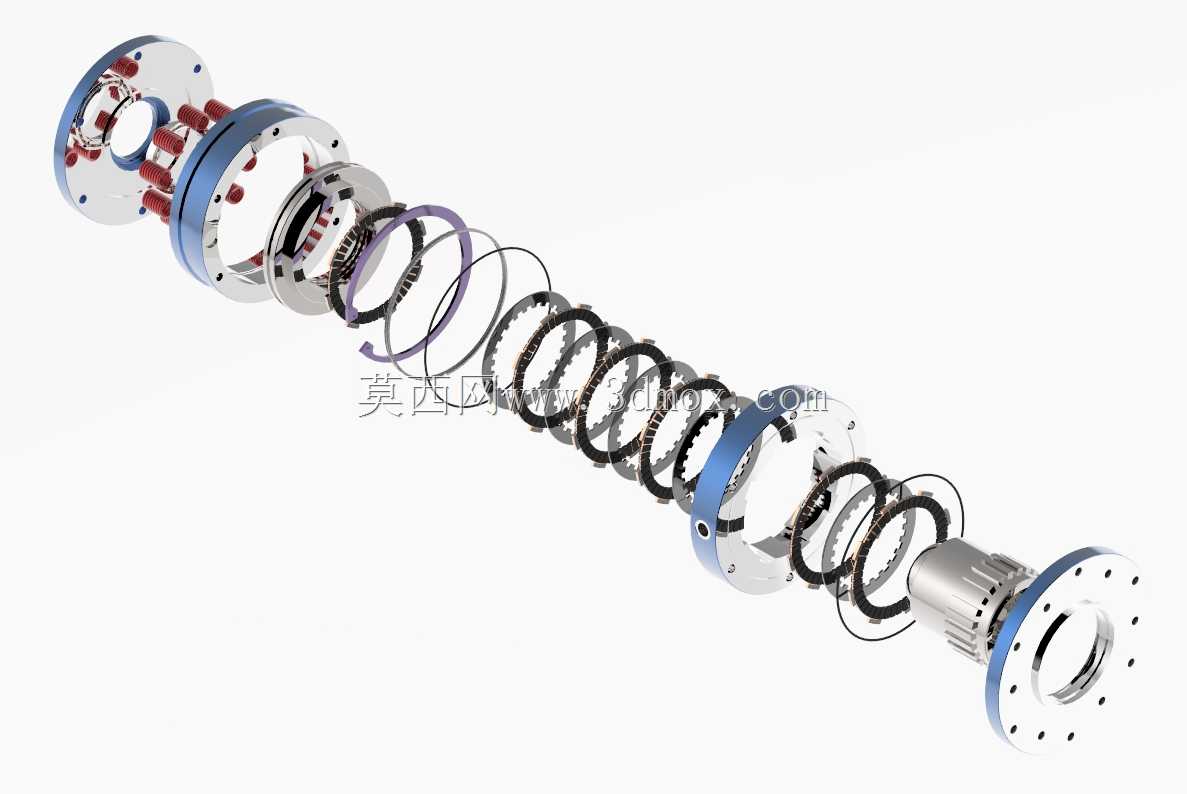

在矿山卷扬设备、重型工程机械传动系统、大型机床主轴制动回路中，多盘液压制动器是保障设备平稳停机、负载驻停的核心执行部件，相比单盘制动结构，其依靠多组摩擦副的叠合接触实现制动力矩输出，相同径向安装尺寸下能提供数倍于单盘结构的制动扭矩，适配大惯量旋转负载的制动需求。从拆解结构可以看到，整套制动组件沿轴向依次排布端盖连接法兰、活塞压盘、交替叠放的动摩擦盘与静摩擦盘、复位弹簧组、对中定位套以及输出端连接法兰，所有零件依托中心轴套实现同轴定位，外壳体上的安装法兰预留了均匀分布的螺栓过孔，可直接与设备机架端面对接，输入端法兰与被制动的旋转轴系通过止口定位，保证制动过程中摩擦副受力均匀，不会出现偏磨导致的制动力矩衰减。设计阶段首先要匹配被制动轴系的最大转动惯量与额定制动转速，计算所需的总摩擦接触面积，确定摩擦盘的数量与单片有效接触半径，液压油通入壳体内部的油腔时，压力推动活塞压盘沿轴向移动，逐步压紧叠放的摩擦盘组，动盘随轴旋转、静盘与壳体固定，接触面间的摩擦力将旋转动能转化为热能散出，实现轴系的减速与停转；当液压压力卸除时，周向均匀布置的圆柱螺旋复位弹簧会推动活塞回位，摩擦盘组之间恢复设计间隙，避免带排转矩造成的空转功率损耗。安装边界上需要注意，轴向总长度要预留活塞的全行程空间，径向尺寸要避开周边的管路、走线位置，壳体上的油口位置要适配现场液压管路的排布方向，避免安装后出现管路弯折干涉。摩擦盘的沟槽设计是细节重点，表面的径向油槽既能在制动接合时快速导出摩擦面间的油液，保证摩擦系数稳定，也能在分离状态下让冷却油液顺利流过，带走制动过程产生的热量，避免长时间连续制动出现摩擦片过热烧蚀。复位弹簧的刚度匹配需要经过反复验算，刚度过大会导致制动所需的液压推力升高，增加液压系统的功率损耗，刚度过小则会导致活塞回位滞后，摩擦盘分离不彻底，出现异常磨损。端盖处的密封件选型要适配现场的工作油温范围，避免长期运行后出现密封老化泄漏，导致制动压力不足引发安全隐患。
