Unimog404车型前制动器同步器结构

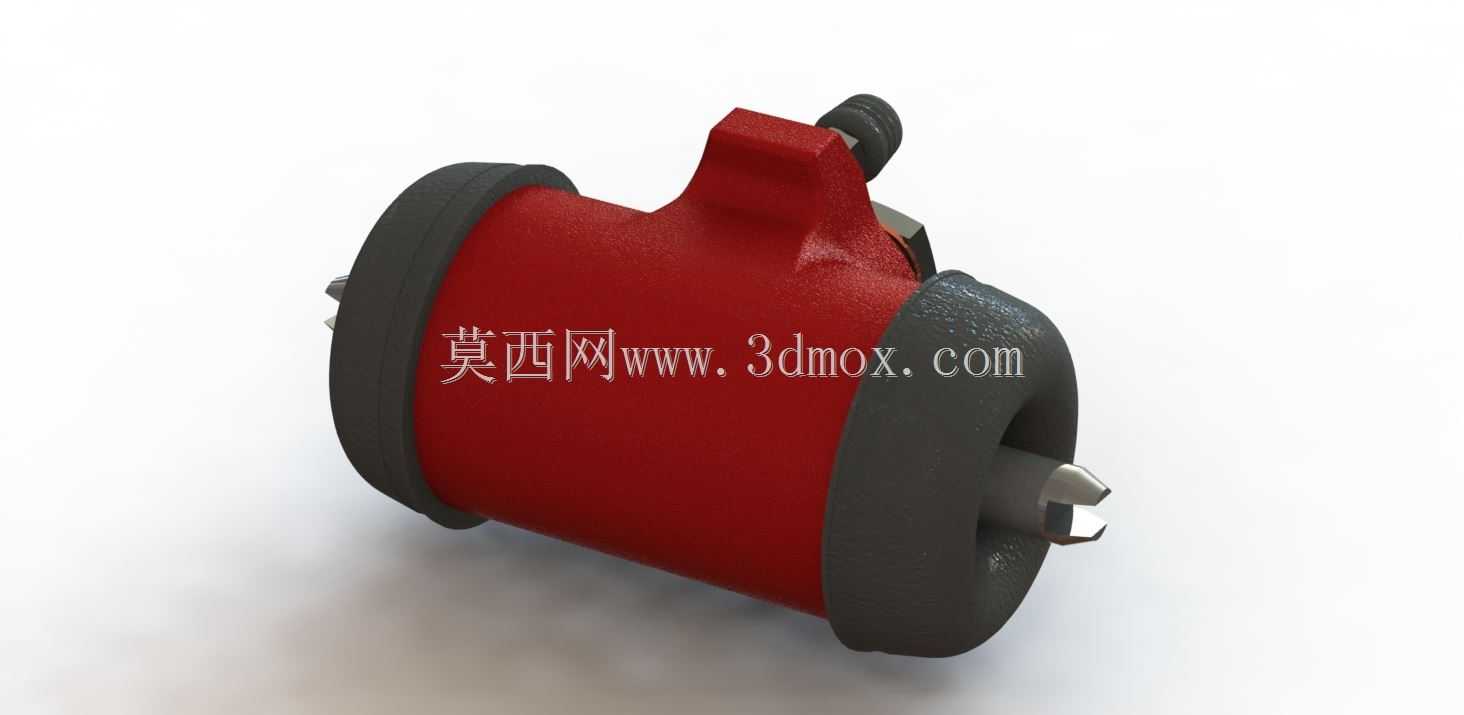

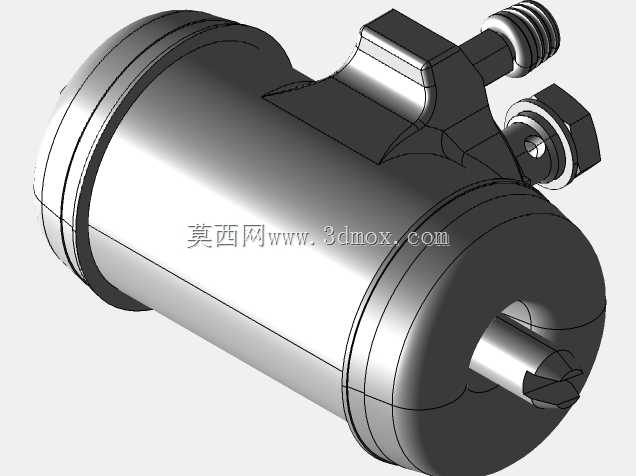

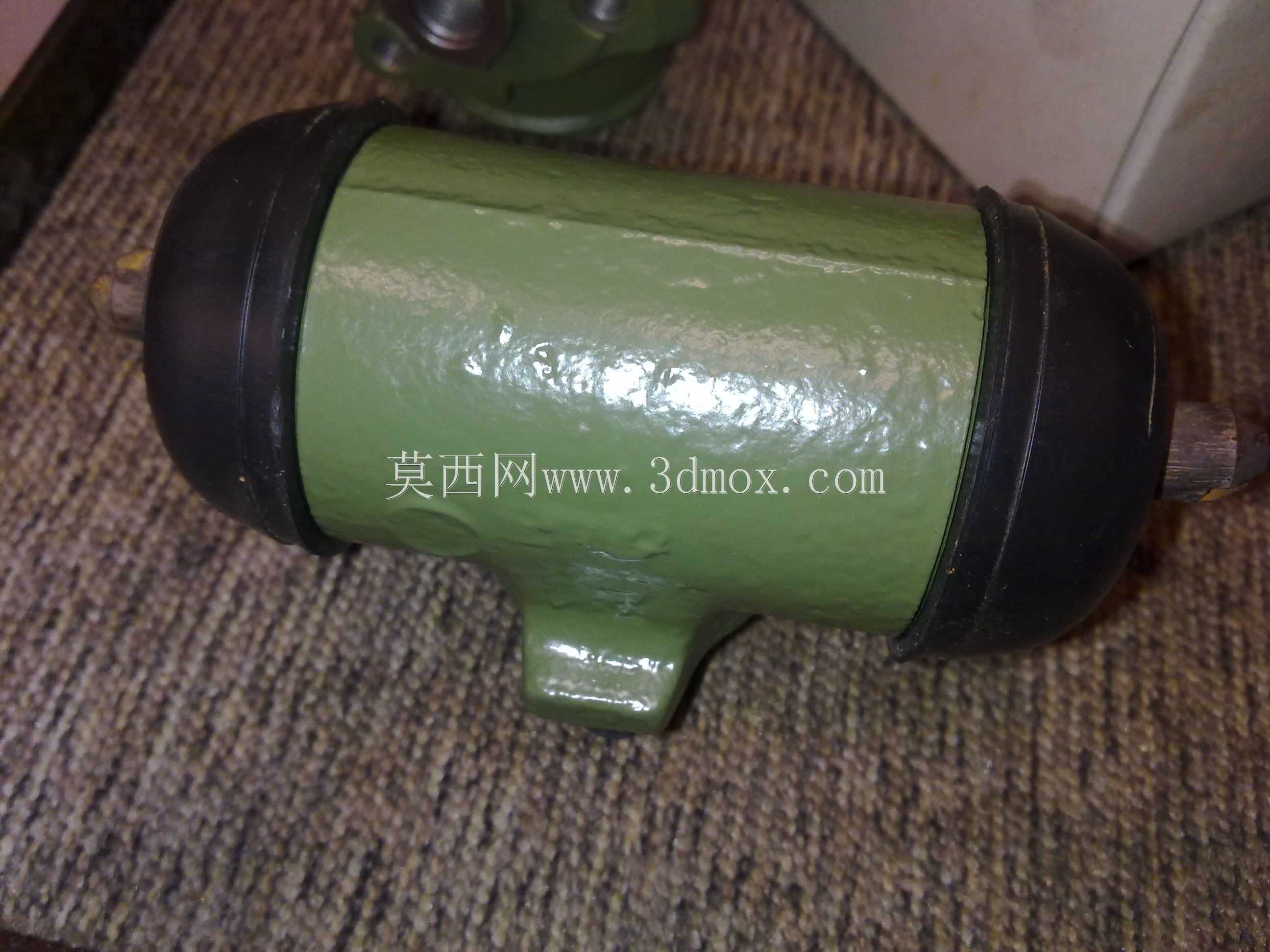

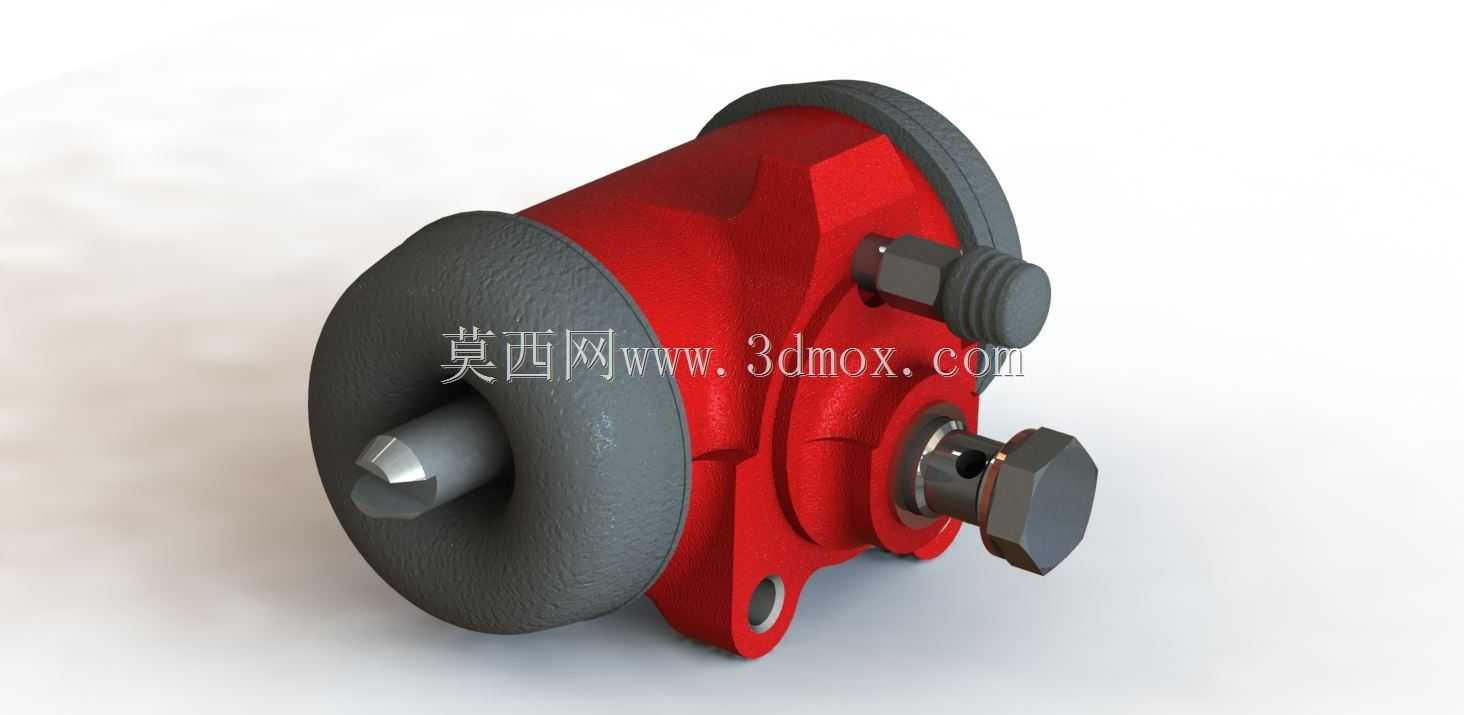

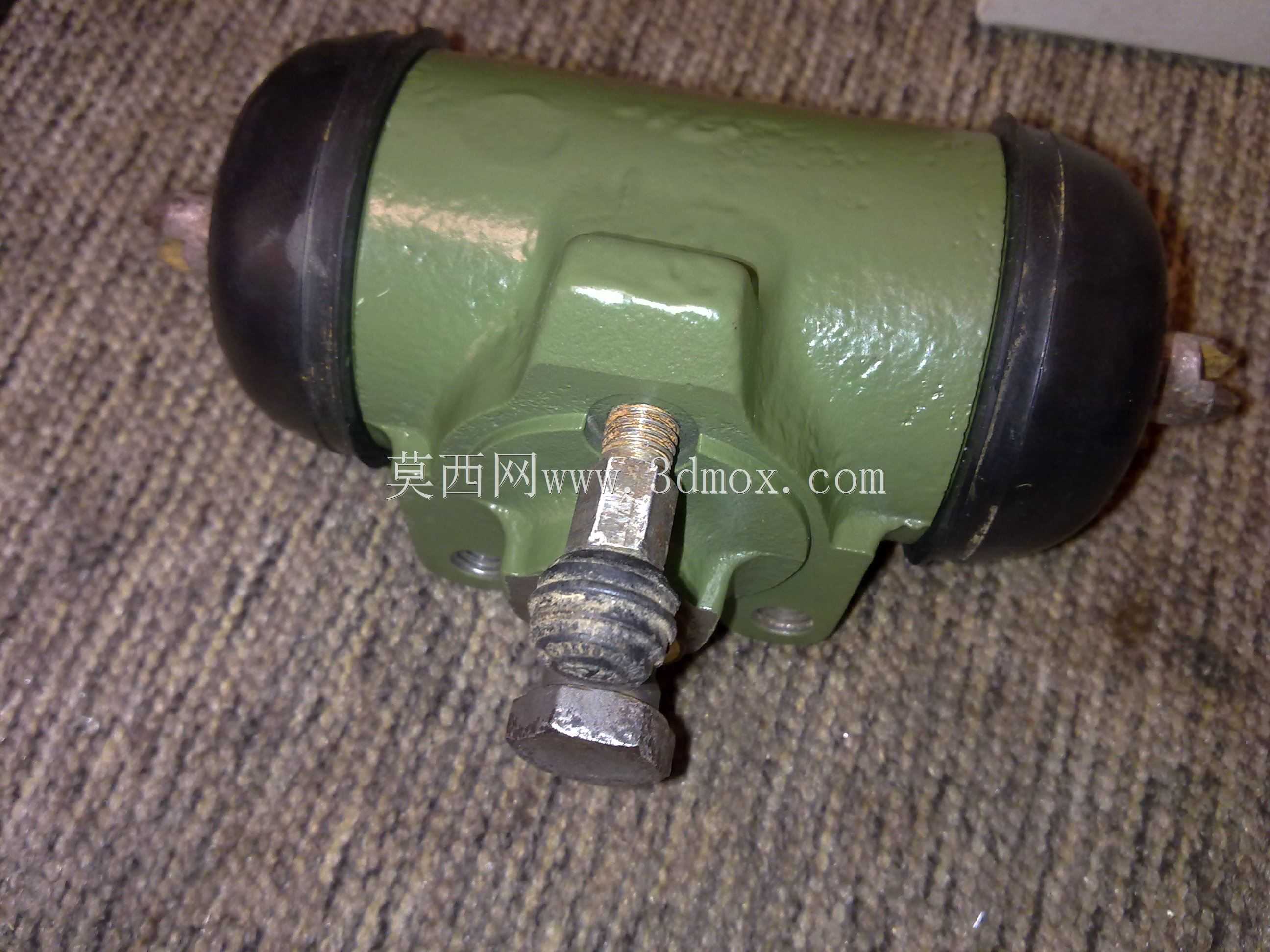

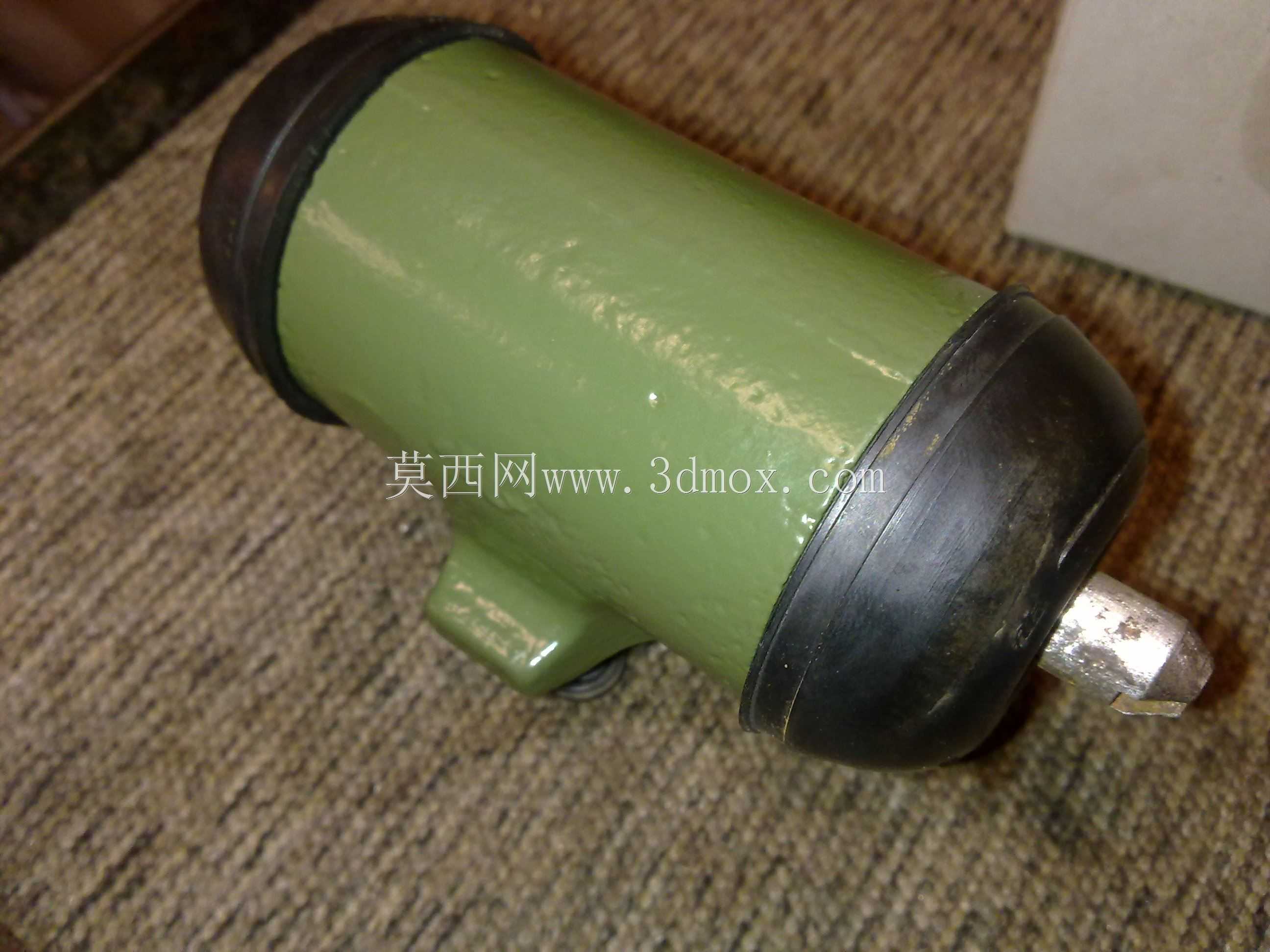

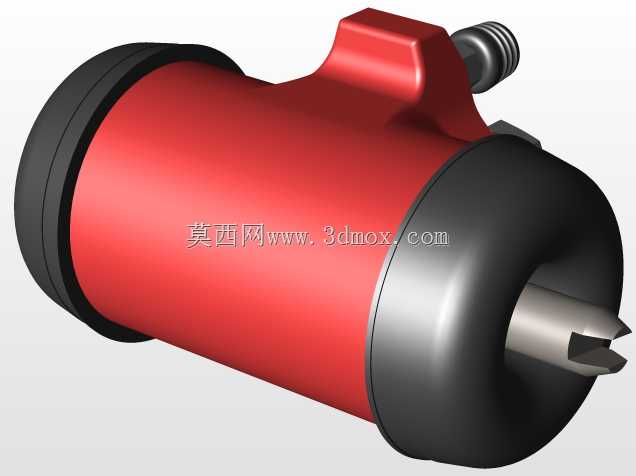

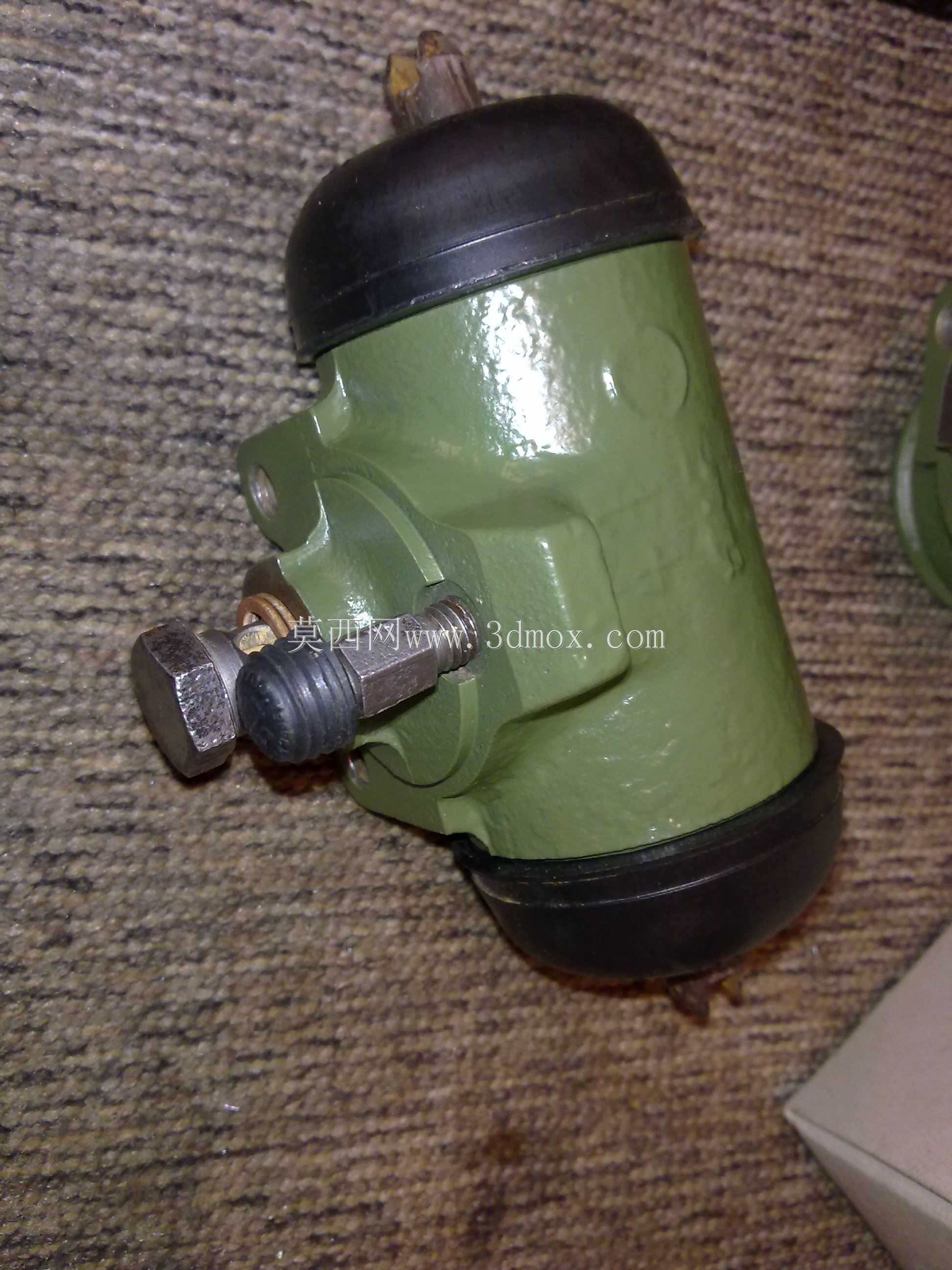

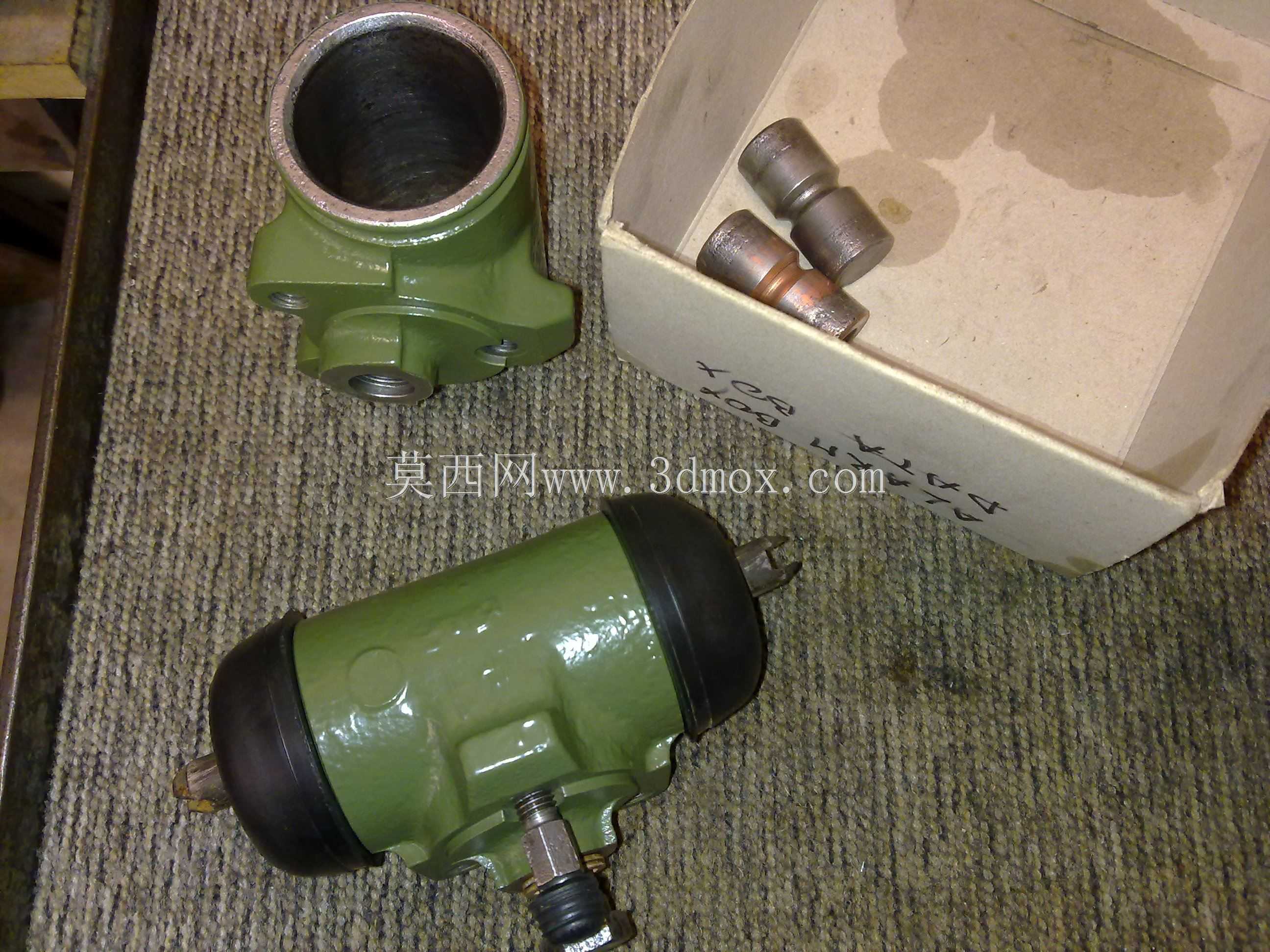

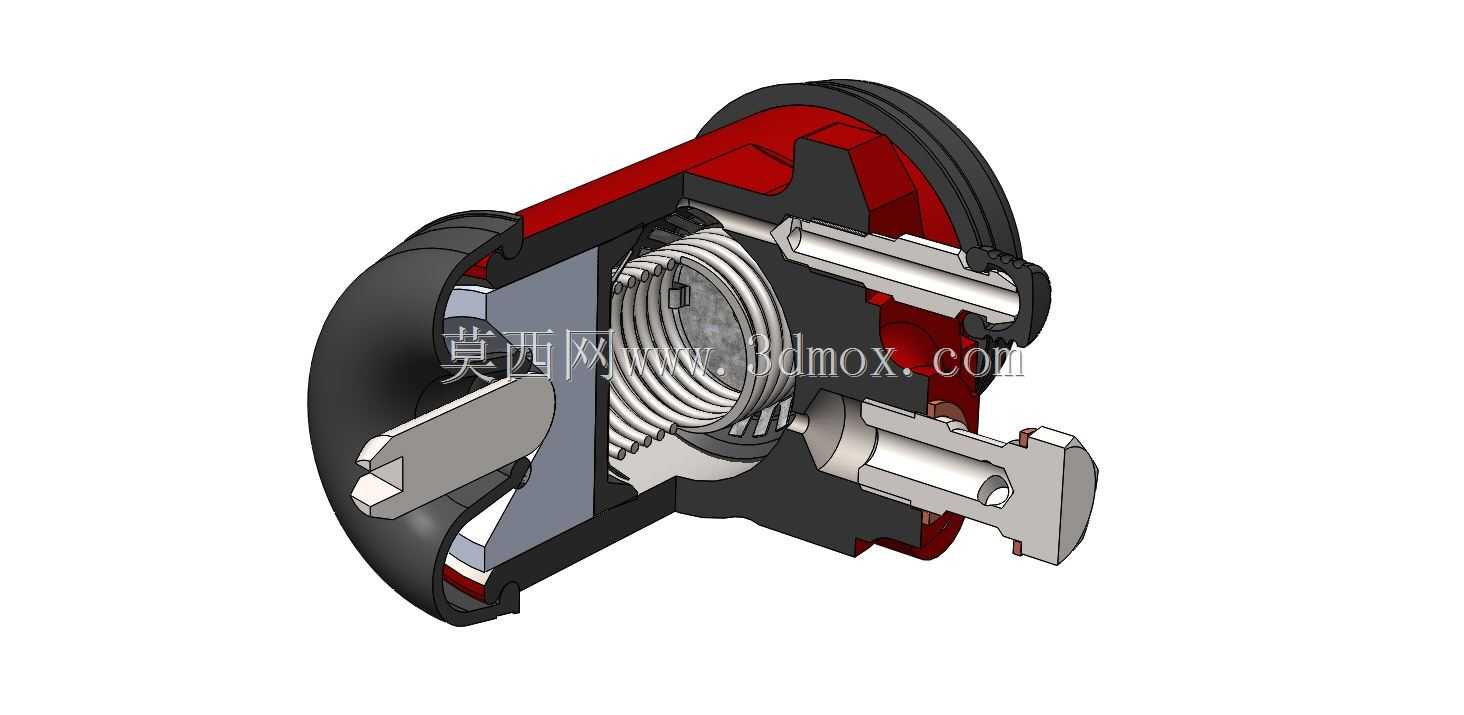

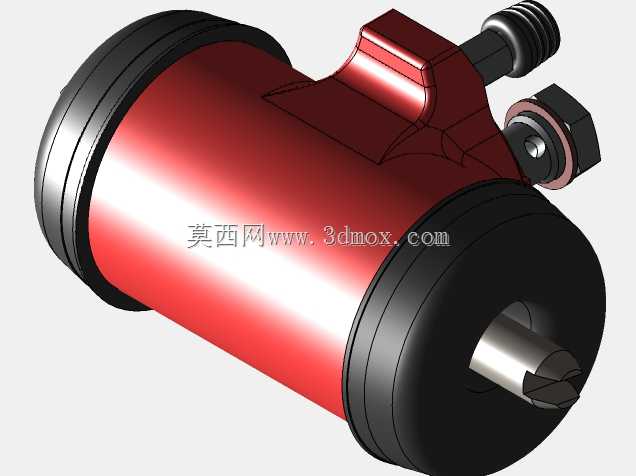

该部件应用于乌尼莫克404越野车型的前桥制动回路，是轮边制动系统里负责协调两侧制动蹄动作同步性的核心组件，直接决定非铺装路面行驶时的制动平顺性，避免单侧制动先动作引发的车辆侧滑、跑偏问题，尤其适配越野场景下频繁的高低速切换、泥泞路面附着力不均的制动工况。从结构功能来看，该部件集成了气动推力输出与动作同步校准的双重作用，压缩空气进入腔体后推动内部活塞组件动作，将气动力转化为制动摇臂的摆动力矩，同步器结构会自动平衡两侧输出端的行程差，即便制动蹄片存在不同程度的磨损，也能保证两侧制动力同步施加，不会出现制动时序偏差。设计层面优先考虑了越野工况的抗振与密封需求，外壳采用厚壁铸铁结构，外部的橡胶防尘罩可以阻挡泥水、沙尘侵入腔体内部，避免活塞卡滞；侧面设置的放气螺钉用于维保阶段排出腔体内的残留空气，保证气动响应的灵敏度，端部的六角调节结构可在不拆解总成的情况下，微调制动间隙，适配不同磨损程度的摩擦片装配需求。安装边界上，该部件通过壳体下方的带衬套安装孔固定在前桥转向节的支架上，安装孔位的同轴度公差控制在0.05mm以内，避免长期受振动出现安装松旷；输入端适配标准气动管路接头，输出端的连接轴尺寸与原车制动摇臂的内孔完全匹配，不需要额外加工转接件即可完成装配。外形设计上，腔体的圆弧过渡结构既提升了壳体的承压能力，也避免了应力集中导致的壳体开裂，外部的散热筋结构可以在连续制动时快速散发腔体内部的热量，降低橡胶密封件的老化速度，延长部件的维保周期。实际装车验证中，该结构在-30℃到60℃的环境温度区间内都能保持稳定的动作响应，气动压力达到0.6MPa时即可输出额定推力，同步动作偏差不超过0.1s，完全满足越野车辆复杂路况下的制动可靠性要求，建模过程中还原了所有装配间隙与密封结构，可直接用于制动系统的动作仿真、维保培训教具开发，也可作为同类型越野车辆制动部件设计的参考原型，帮助设计人员快速理解气动制动同步机构的布局逻辑，减少前期方案验证的迭代次数。
