电梯双向制动安全钳结构设计

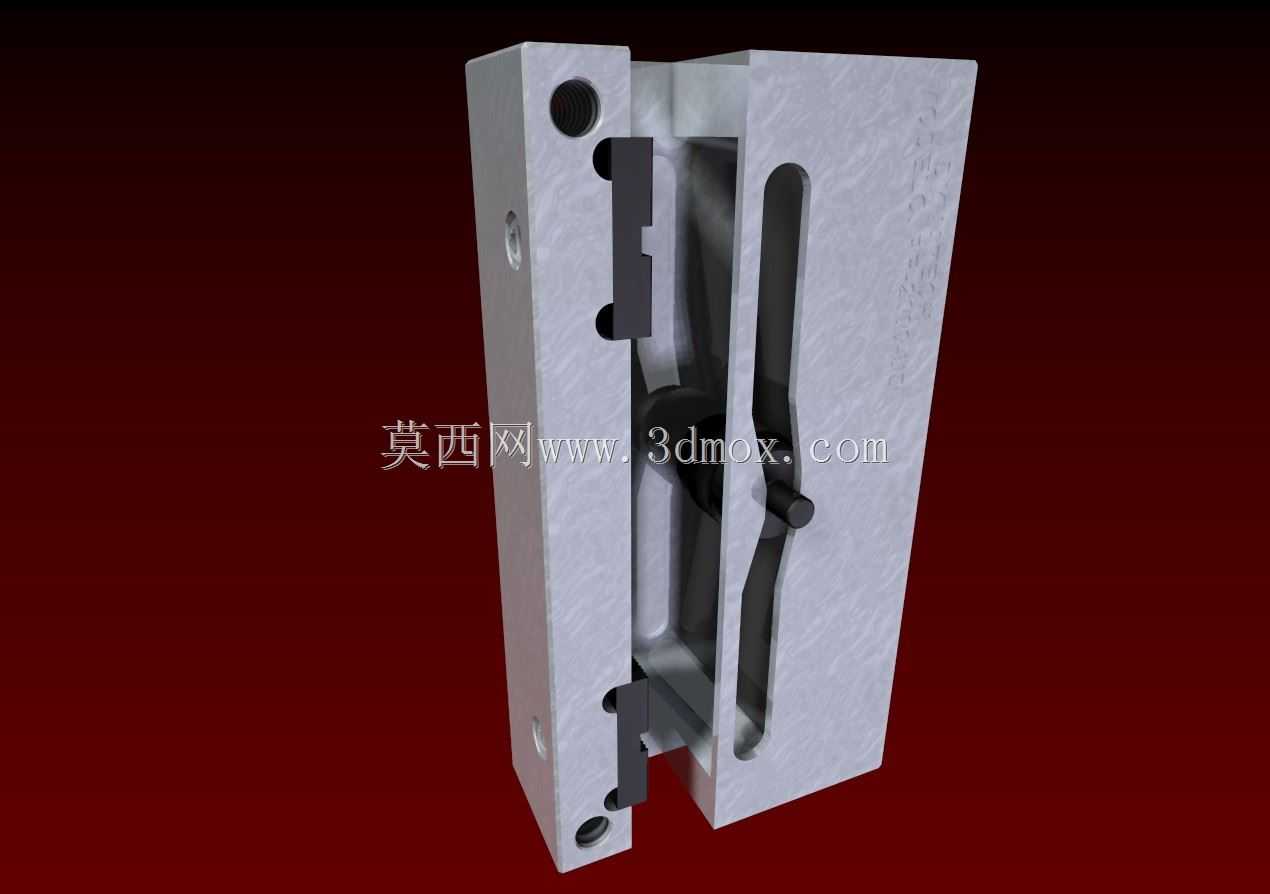

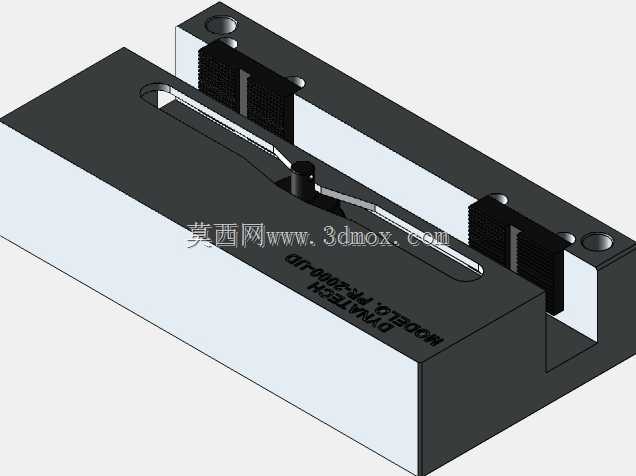

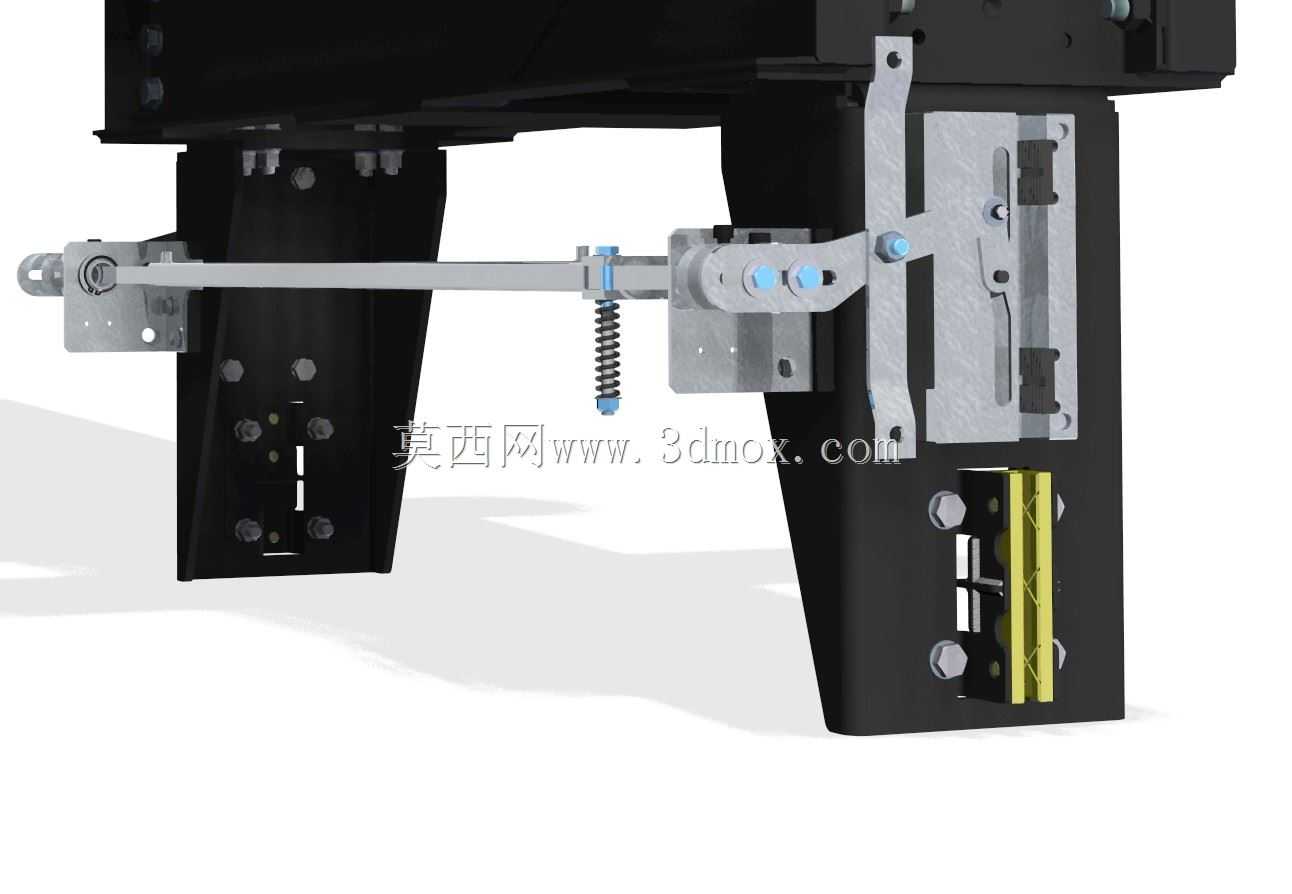

这款电梯双向制动安全装置，是垂直升降类电梯核心的安全保护部件，日常安装在电梯轿厢架的侧梁位置，配套电梯导轨使用，是电梯超速、失控下坠或意外冲顶时的最后一道机械防护屏障。不同于传统单向安全钳仅能对轿厢下行超速起作用，这款双向结构可同时覆盖轿厢下行超速、上行冲顶两类极端工况的制动需求，适配当前越来越多的高层、超高层电梯的安全防护要求，也能满足无机房电梯的紧凑安装空间需求。从结构设计逻辑来看，装置采用对称式夹块布局，主体为一体式铣削加工的金属壳体，壳体两侧预留了与轿厢架连接的螺栓安装孔，中间的通槽为导轨穿行空间，槽体两侧布置了可沿导向斜面滑动的楔形制动块，制动块与壳体之间设置了复位弹性元件，正常运行状态下制动块与导轨表面保持均匀的安全间隙，不会与导轨产生额外摩擦，避免影响电梯正常运行的平顺性，也不会造成导轨面的异常磨损。当电梯触发安全钳动作条件时，提拉机构带动两侧楔形块沿斜面滑动，逐步抱紧导轨工作面，依靠楔形面的自锁特性，随着轿厢的相对运动趋势持续增大夹紧力，最终将轿厢稳定夹持在导轨上，整个制动过程的夹紧力是线性递增的，不会出现瞬间刚性冲击，既保证制动可靠，也能避免瞬间冲击力对轿厢结构、导轨以及轿厢内乘客造成额外伤害。从安装边界来看，装置的整体外形为长方体结构，宽度方向尺寸适配常规T型电梯导轨的安装间距，壳体上的安装孔位采用长圆孔设计，允许现场安装时进行小范围的位置调整，降低安装对位的难度；装置的厚度方向充分考虑了轿厢与井道壁的安全距离要求，不会超出轿厢架的外轮廓边界，避免运行过程中与井道内其他部件发生干涉。日常选型匹配时，需要根据电梯的额定载重、额定运行速度匹配对应规格的制动块摩擦面参数，同时要保证制动块的摩擦材料与导轨材质的匹配性，确保在各种工况下都能提供稳定的摩擦系数，避免制动过程中出现打滑问题；建模过程中对所有运动部件的间隙都做了公差匹配，楔形块的倾斜角度经过反复校核，既保证动作时的自锁可靠性，也能保证故障排除后制动块可以顺利复位，不会出现卡滞无法恢复的问题。
