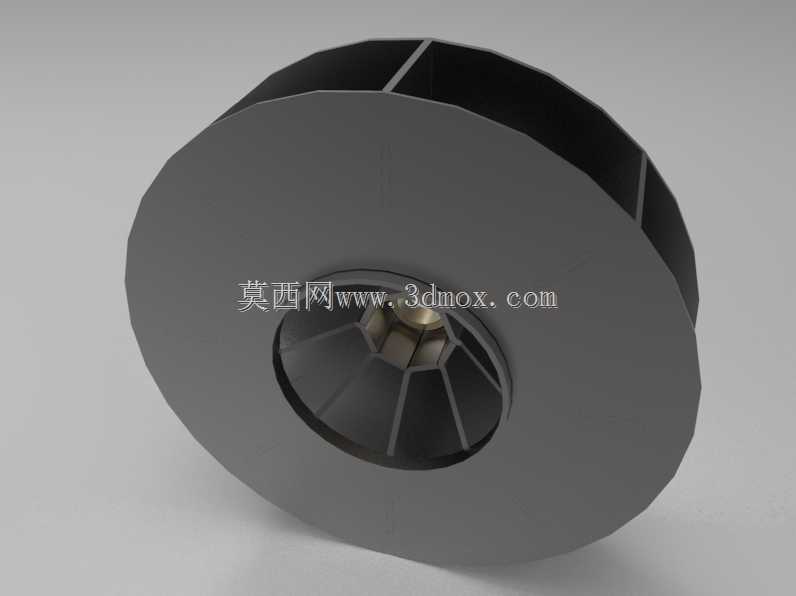

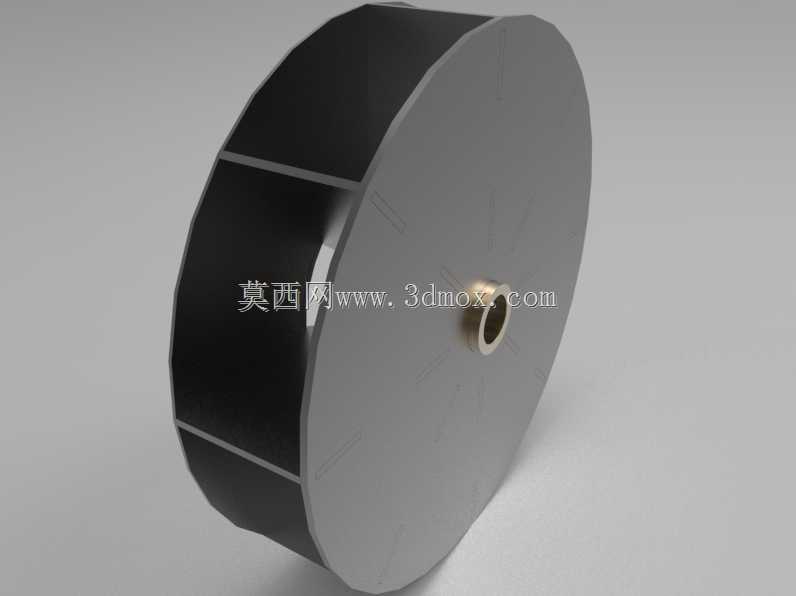

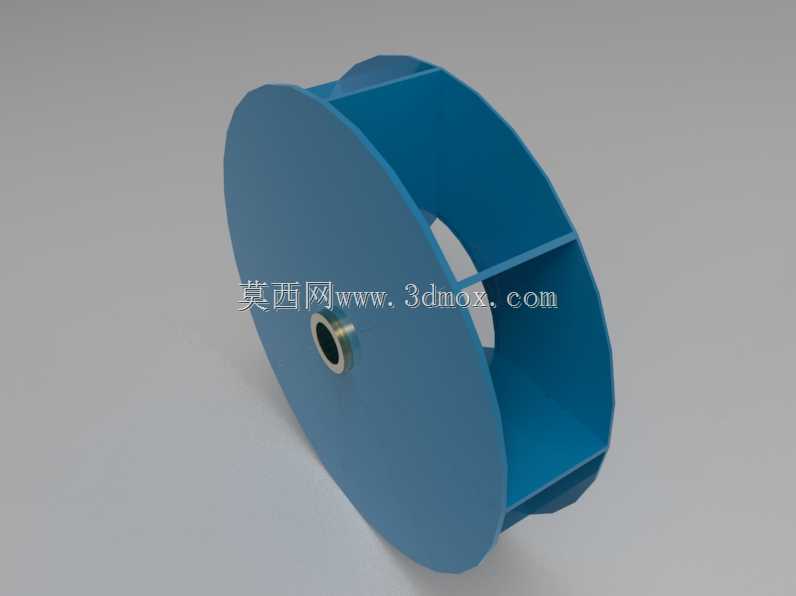

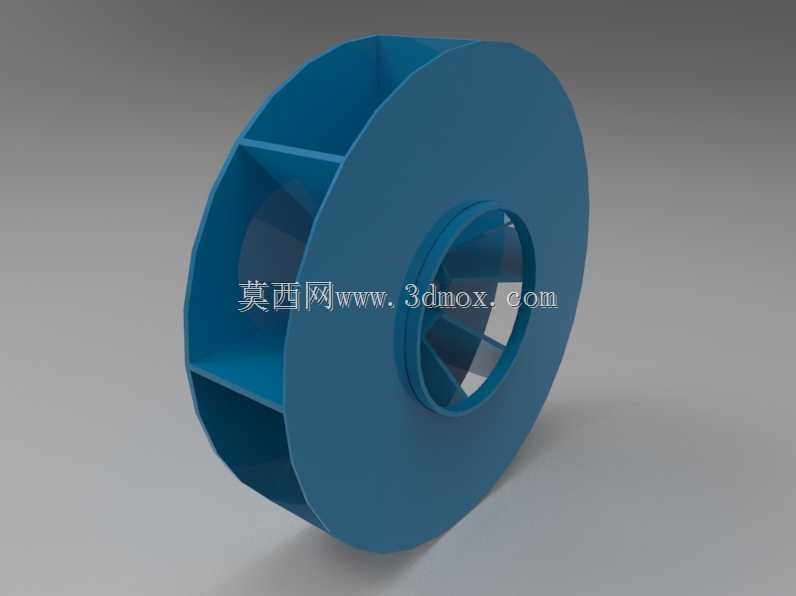

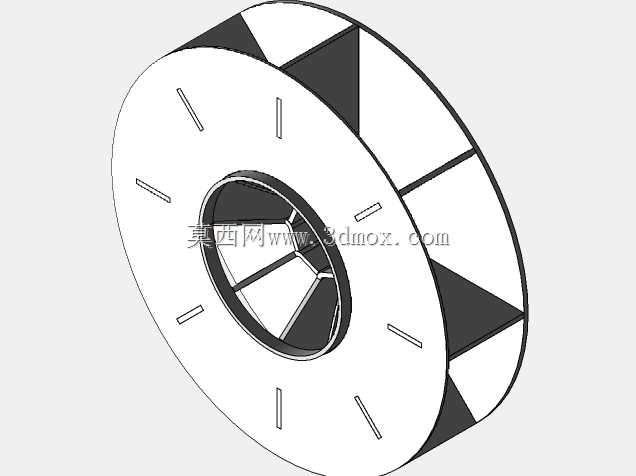

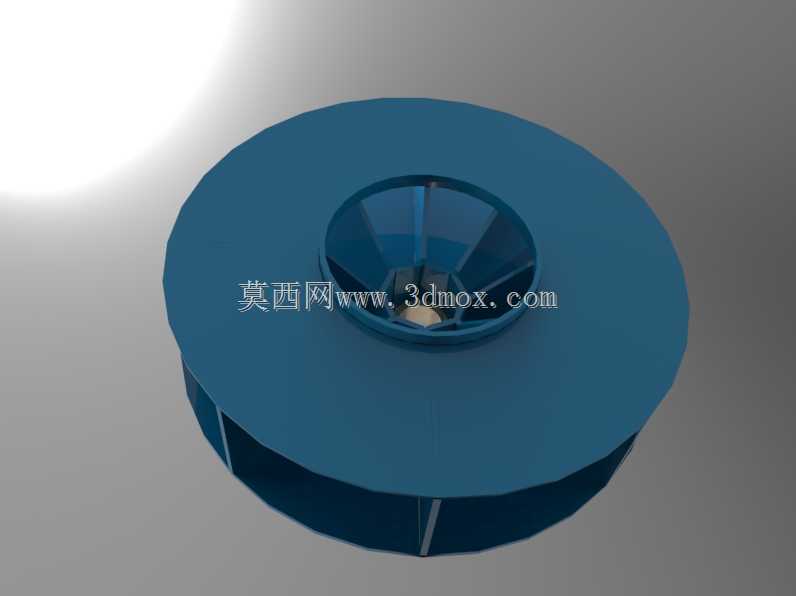

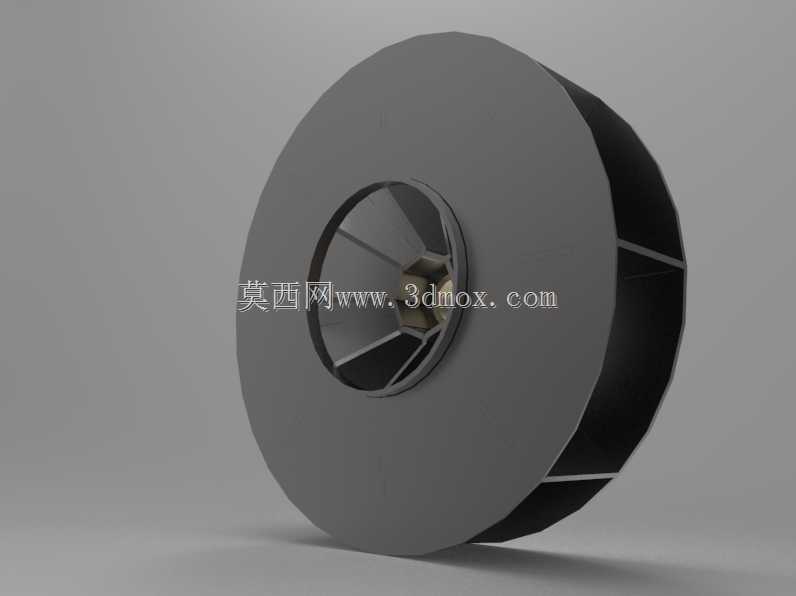

MH500离心式风扇转轮结构设计

这款MH500规格的风扇转轮，主要适配中大型工业通风、设备散热场景，常见于厂房排风系统、大型工控机柜散热模组、工业除尘设备的引风端，也可配套用于烘干设备的热风循环单元，作为离心式风机的核心做功部件，其结构设计直接决定整套风路系统的风压、风量输出稳定性。从结构设计逻辑来看，该转轮采用后向式叶片布局，整体为圆盘式轮盖搭配单侧轮盘的半开式结构，叶片沿轮毂周向均匀排布，叶片型线经过弧度优化，运转时可有效降低气流在叶道内的湍流损耗，相比直叶片结构，同转速下能输出更稳定的风压，同时减少气流脉动带来的振动与异音。轮毂位置设置了与驱动轴匹配的安装定位孔，孔位周边做了加厚加强处理，可承受高转速下的扭矩传递载荷，避免长期运转出现轮毂开裂、轴孔磨损的问题。安装边界方面，该转轮外径为500mm级规格，轴向安装深度需匹配对应风壳的腔体宽度，安装时需保证轮盘端面与驱动轴的垂直度偏差控制在允许范围内，否则运转时会出现动平衡超标，引发整机振动超标、轴承过早损坏的问题。轮体的进风侧为中心开孔结构，气流从轴向进入叶道后，在叶片的带动下沿径向甩出，可适配90度转向的风路布局，在有限的安装空间内实现气流方向的转换，无需额外加装导流弯头即可完成风路转向，能有效压缩整套通风单元的安装占用空间。在实际选型配套时，需注意该转轮的额定转速区间，匹配对应功率的驱动电机，同时要根据使用场景的介质特性确认材质适配性，若用于含尘量较高的引风场景，需额外做叶片表面耐磨处理，避免长期冲刷导致叶片型线变形，影响风路参数。设计过程中对叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，减少应力集中点，提升整体结构的抗疲劳强度，可满足长期连续运转的工况需求，轮体整体做了动平衡校正，出厂级别的平衡精度可满足常规工业场景的运转要求，若用于高精度散热场景，可在安装前再次做现场动平衡微调，进一步降低运转振动值。
