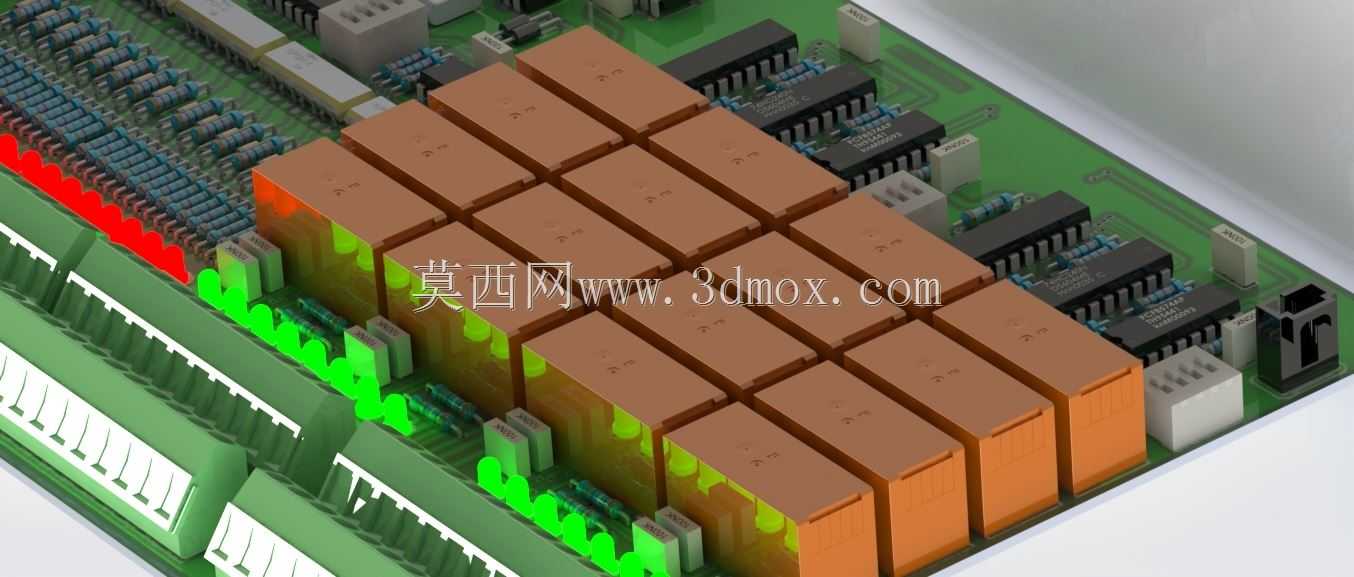

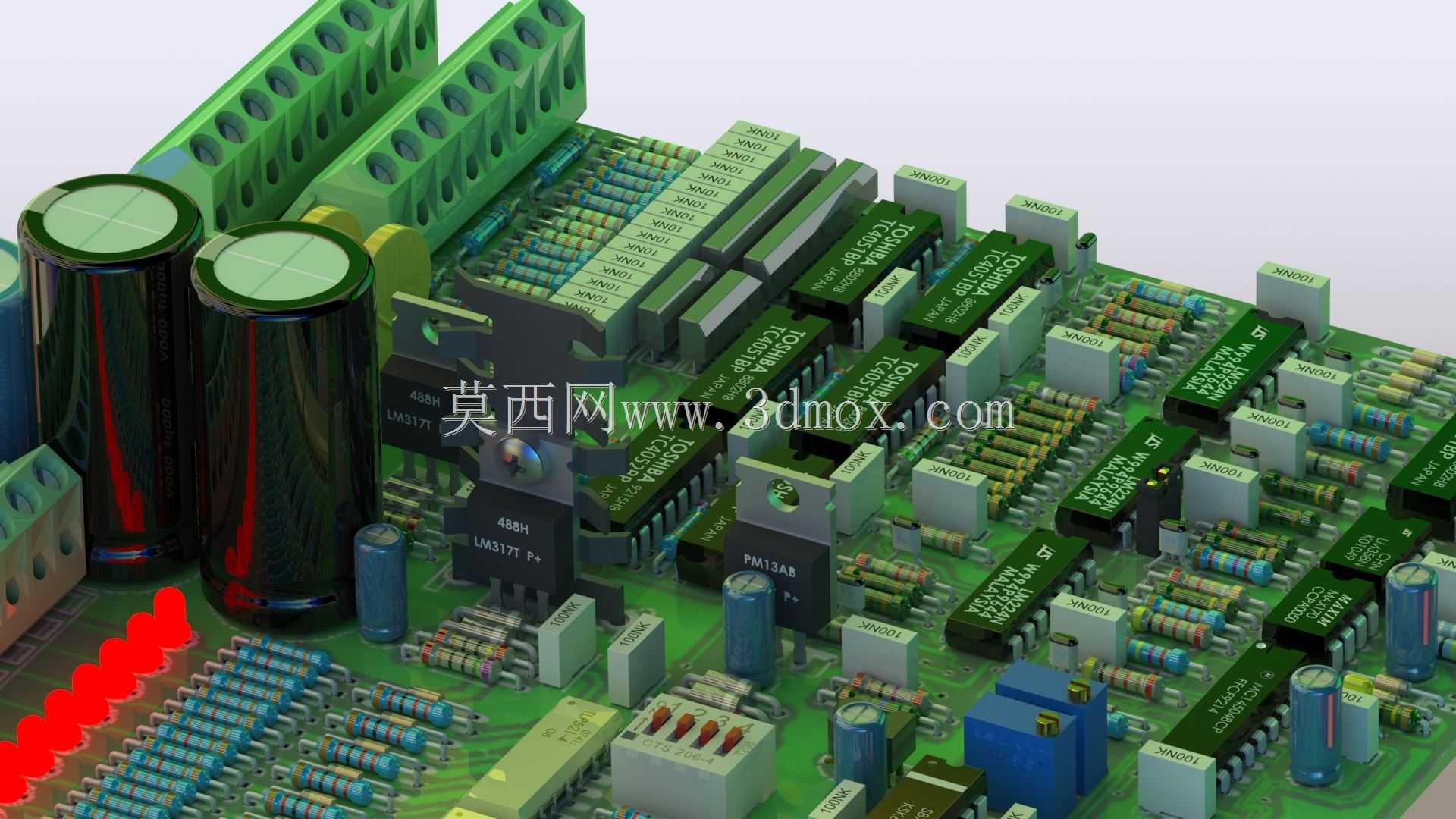

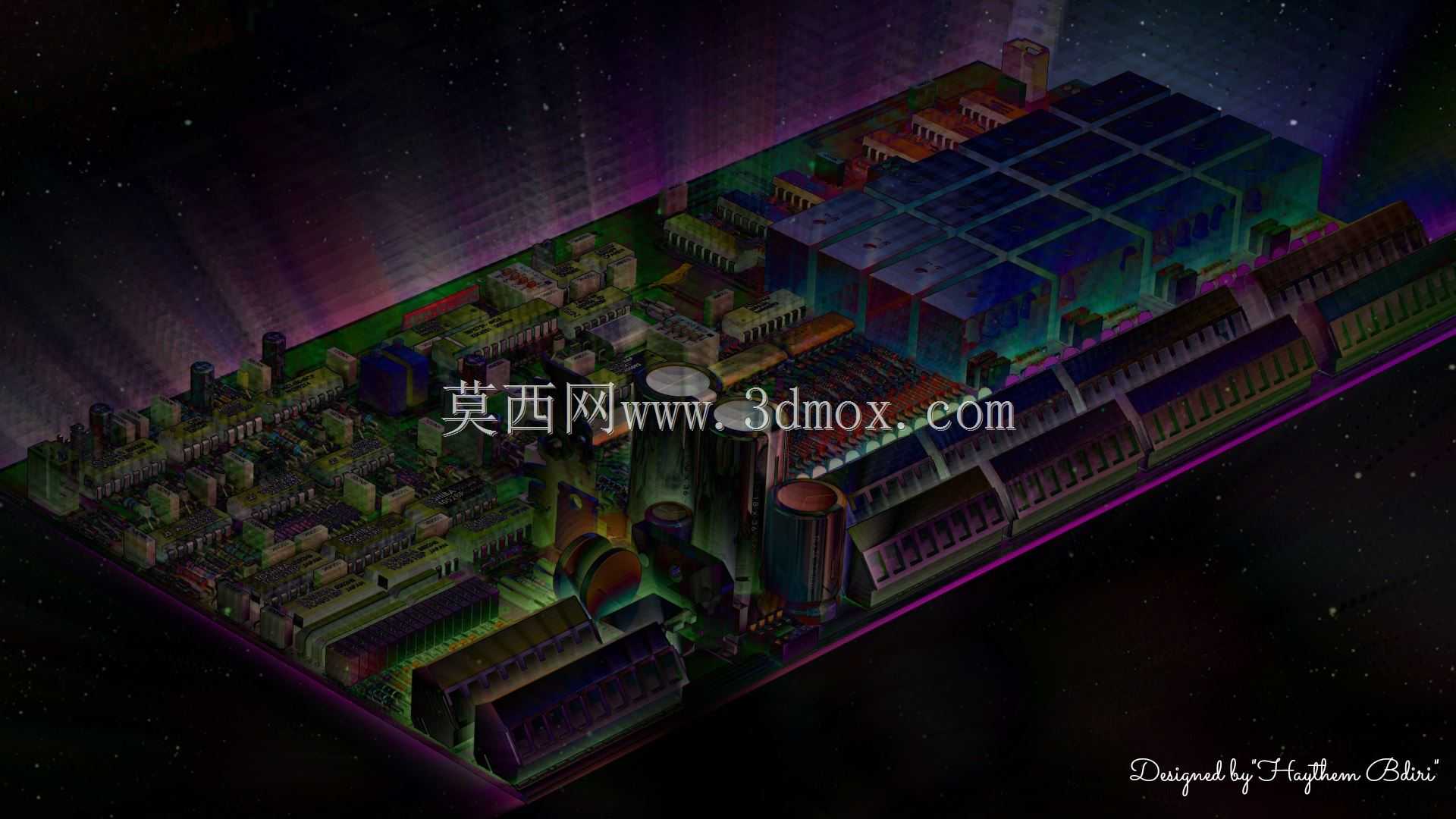

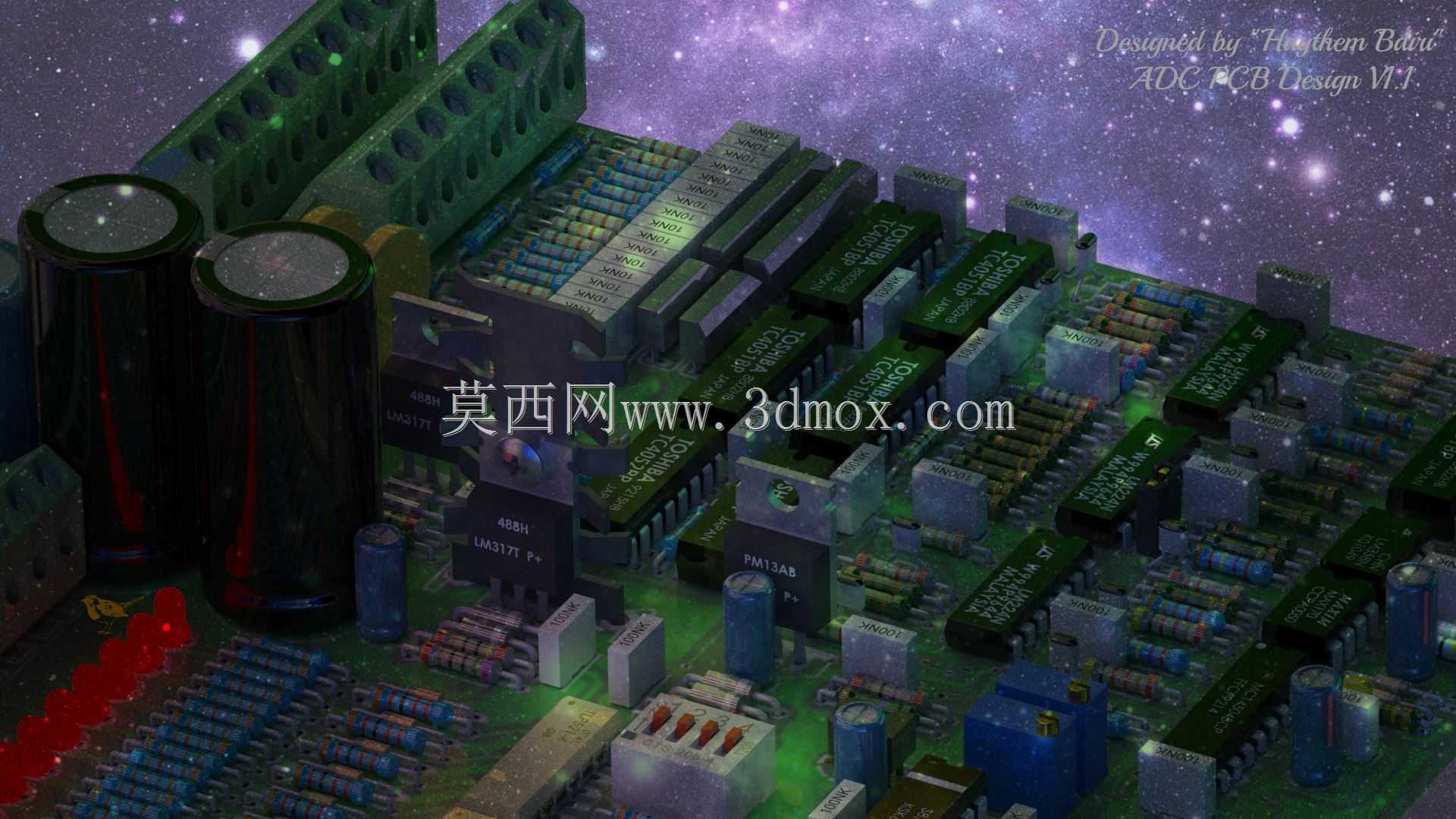

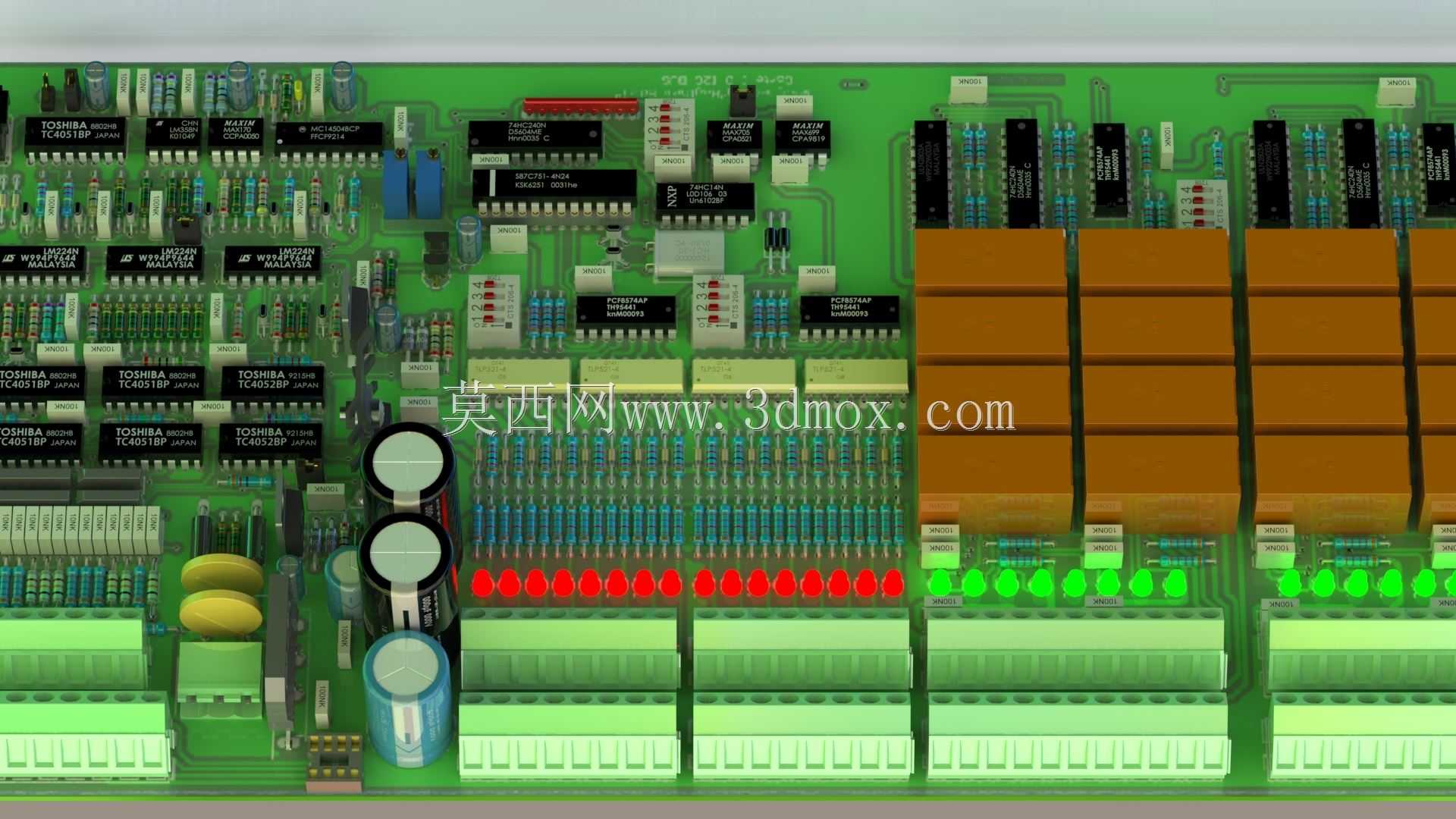

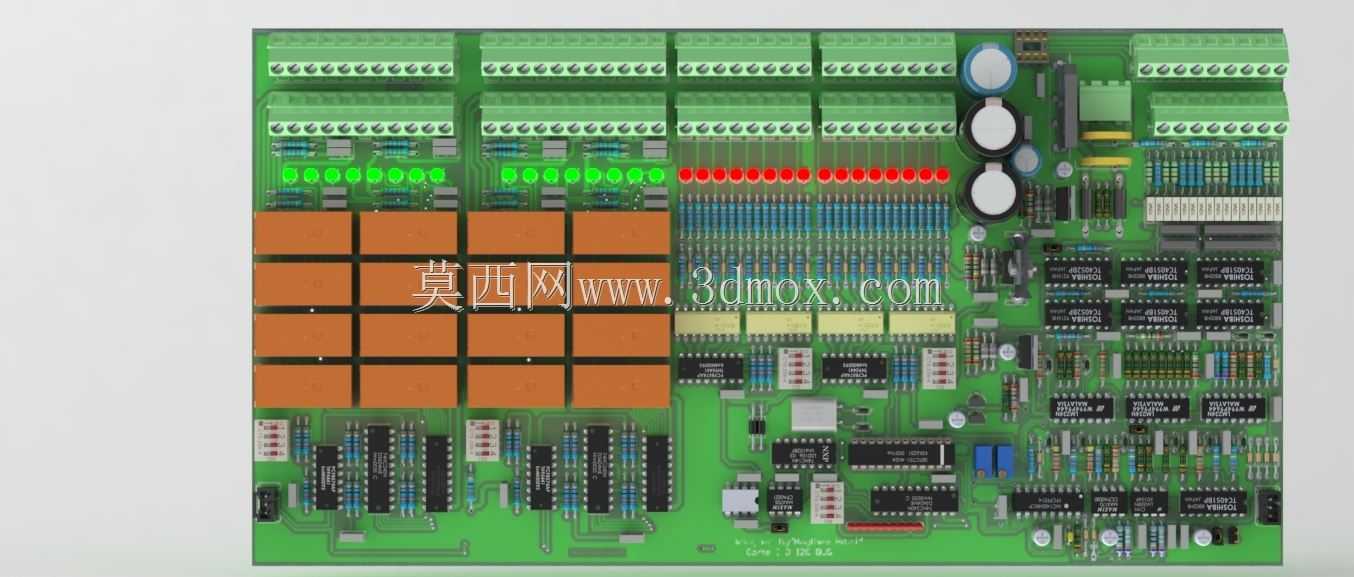

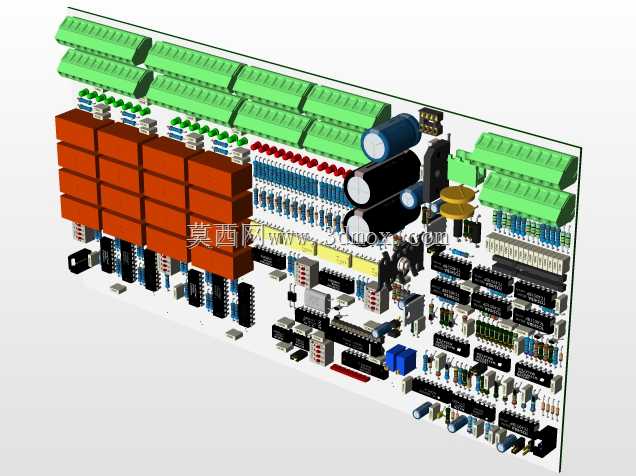

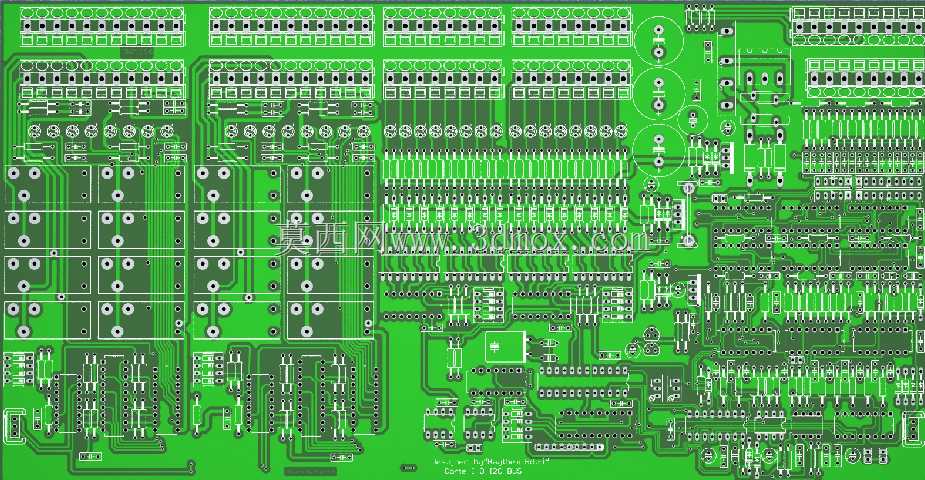

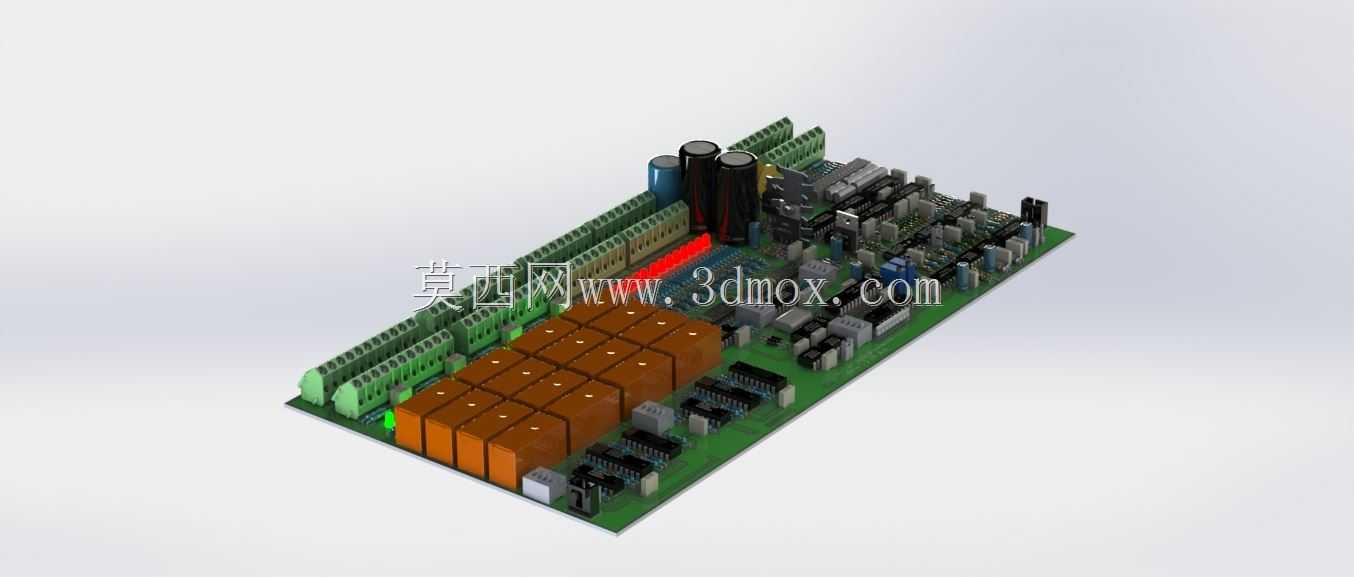

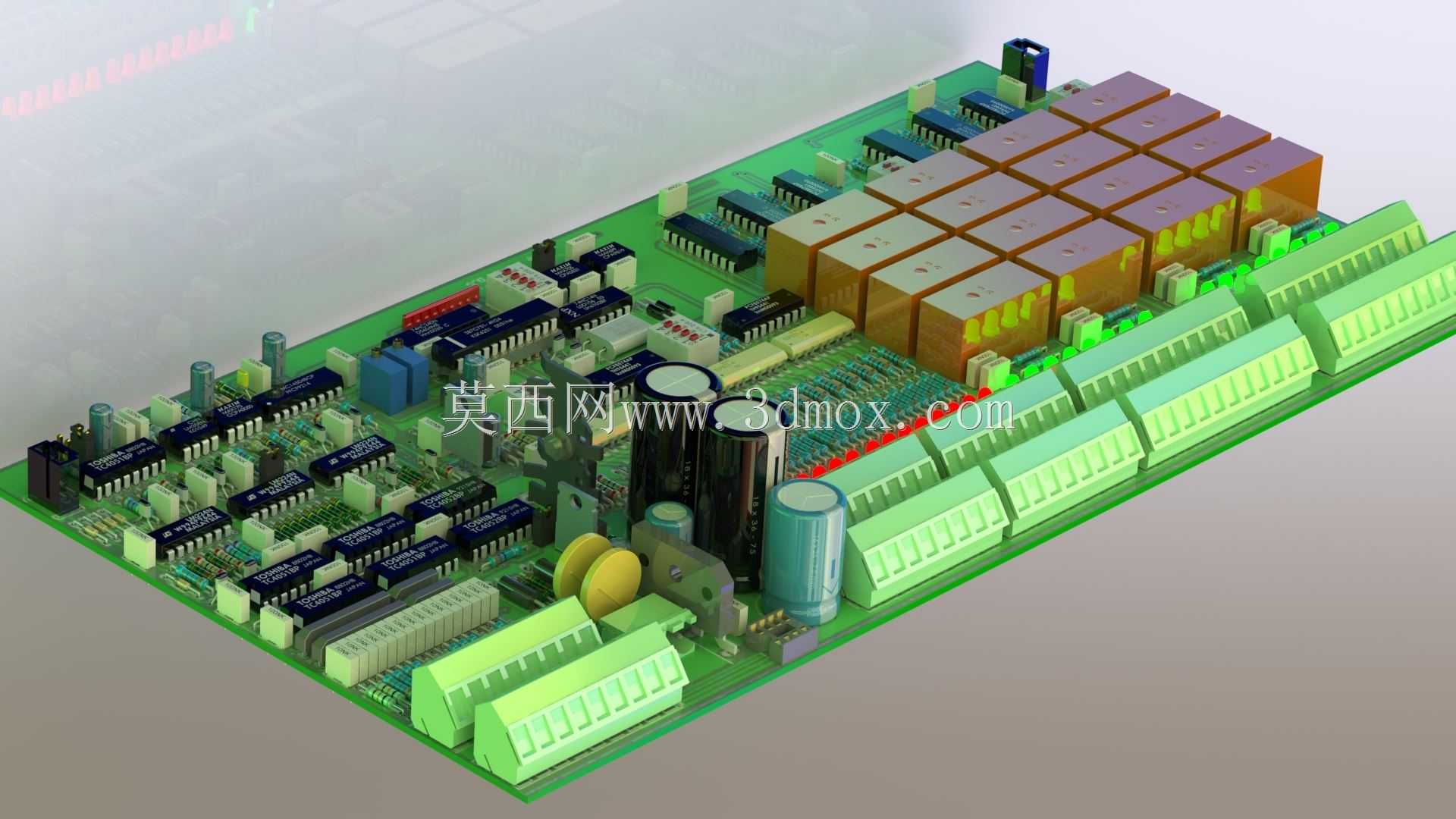

工业级I-O I2C总线通讯控制板设计

项目分类:3D模型 发布时间:2021-08-28 ID:247515
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计
  • 工业级I-O I2C总线通讯控制板设计

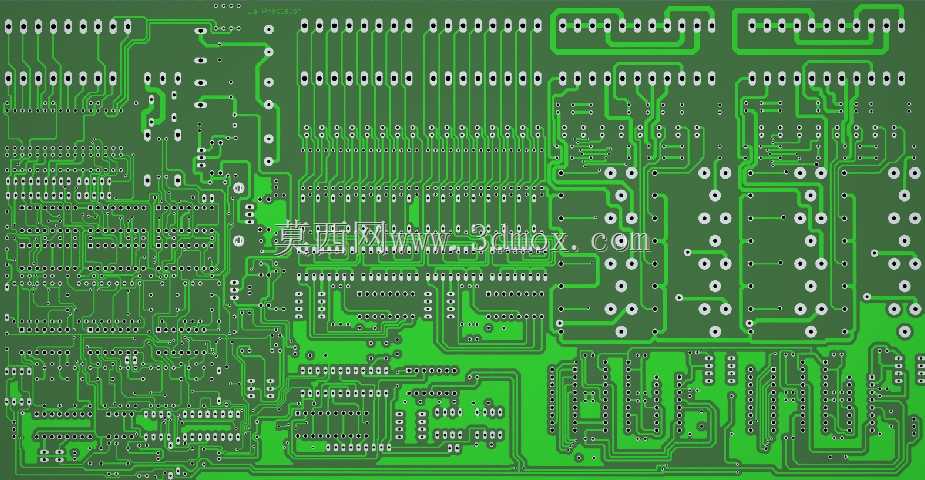

这款I-O I2C总线控制板的设计,核心围绕工业现场多节点低速外设的通讯互联需求展开,在分布式IO采集、小型设备模块化控制场景中,这类总线架构能大幅减少主控单元的IO口占用,简化现场布线复杂度。从实际应用来看,这类板卡常部署在生产线传感器组网、小型自动化设备的外设扩展、仪器仪表的内部模块通讯场景中,负责连接主控单元与各类数字量IO模块、传感器节点、执行器驱动单元,实现双向的信号传输与指令交互。设计过程中优先考虑了总线的信号完整性,板上布线严格遵循差分阻抗匹配要求,总线走线远离高频干扰源,上拉电阻的取值根据挂载节点数量、总线长度做了适配计算,保证不同挂载条件下的信号电平符合I2C协议规范,避免出现信号畸变、通讯丢包的问题。板卡的IO端口做了分组隔离设计,输入输出回路之间预留了足够的电气间隙,端口处集成了过流保护与ESD防护器件,能应对工业现场常见的浪涌、静电干扰,适配车间复杂的电磁环境。外形尺寸上采用了标准的模块化板型设计,安装孔位兼容通用的工业导轨安装配件与螺柱固定方式,安装边界预留了接插件插拔的操作空间,板卡边缘与相邻安装部件的安全间隙满足电气安全规范,不需要额外做绝缘处理即可直接装入标准控制箱内。板上的电源模块做了宽电压适配设计,支持常见的工业直流供电输入,电源回路加入了滤波与防反接保护,降低现场供电波动对总线通讯稳定性的影响。总线接口采用通用的标准接插件,和市面上主流的I2C外设模块兼容,不需要额外定制转接线缆即可完成节点扩展,在做设备改造或者系统扩容时,能直接挂载新的功能模块,不需要重新设计整体布线架构。从结构布局来看,板上的发热器件集中布置在板卡边缘区域,远离核心通讯芯片与敏感信号回路,保证长时间连续运行时的散热效率,避免局部温升过高影响器件工作稳定性。
