机动车H4规格卤素前照灯泡结构设计

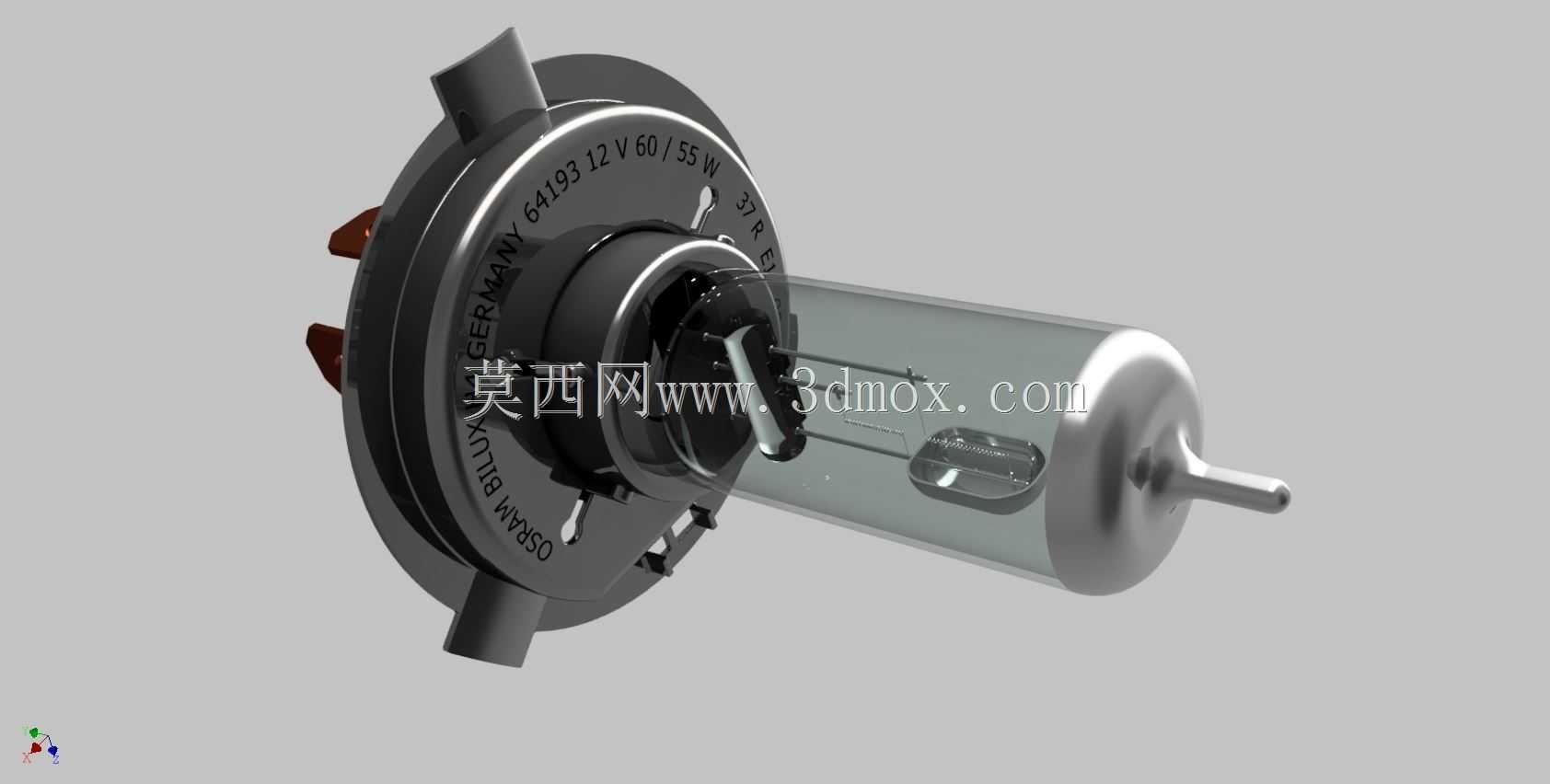

该模型还原的是机动车用H4规格卤素前照灯泡，这类部件广泛应用于乘用车辆、商用货运车辆以及部分工程作业车辆的前部照明系统，承担夜间行车近光照明、远光警示与照明的核心功能，是车辆主动安全配置中不可缺失的基础部件。从结构设计逻辑来看，模型完整复现了灯泡的安装定位盘、玻璃泡壳、内部灯丝支架、尾部接线端子几个核心功能段，安装定位盘上的三个定位凸耳与卡槽结构完全匹配主流车型前照灯灯座的安装接口，安装时只需将凸耳对准灯座对应缺口推入后旋转卡紧，即可完成机械固定，同时保证灯丝与灯组反光碗的焦点位置精准对齐，避免出现照明光型偏移、散光晃眼的问题。玻璃泡壳部分采用耐高温硼硅玻璃构型，内部预留了双灯丝的安装空间，近光灯丝下方带有遮光挡片结构，能够在点亮时遮挡向上散射的光线，避免对向驾驶员产生眩目影响，远光灯丝则处于反光碗正焦点位置，点亮后可形成平行光束实现远距离照明。从安装边界尺寸来看，定位盘的外径、泡壳的长度与直径、尾部插针的间距都严格遵循机动车灯泡的通用安装规范，可直接适配绝大多数符合国标要求的前照灯总成，不需要额外修改灯座结构即可完成替换装配。设计过程中重点还原了各部件的装配关系，定位盘与泡壳的压接位置、内部支架与泡壳的固定结构、尾部插针与灯丝的连接走线都做了等比例复刻，能够直观展现卤素前照灯泡的内部构造与装配逻辑，对于车灯结构设计人员、车辆维修配件选型人员而言，可直接用于灯组装配干涉校验、配件适配性核对，也可作为教学演示模型展现卤素车灯的工作结构原理，帮助从业者理解不同灯丝位置对应的光型形成逻辑，在进行灯组反光碗设计、灯光调校工作时提供直观的结构参考。
