日产巡逻车型EGR盲板结构设计

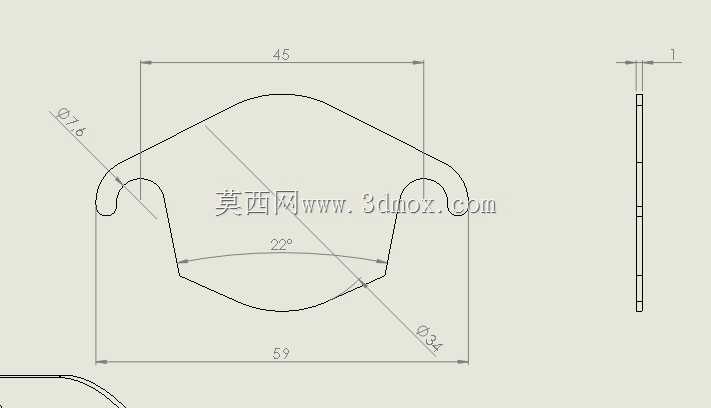

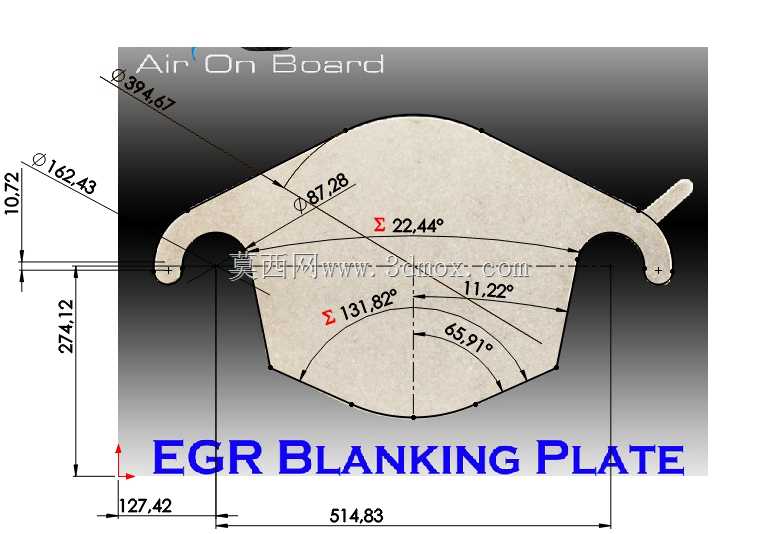

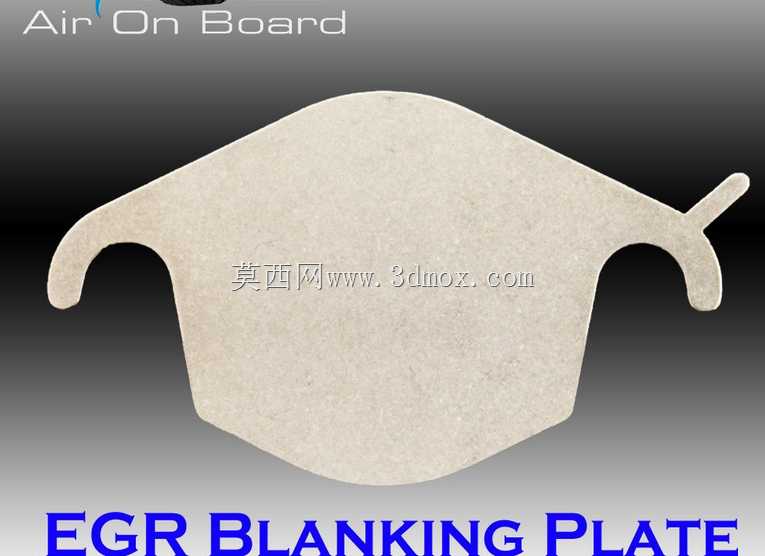

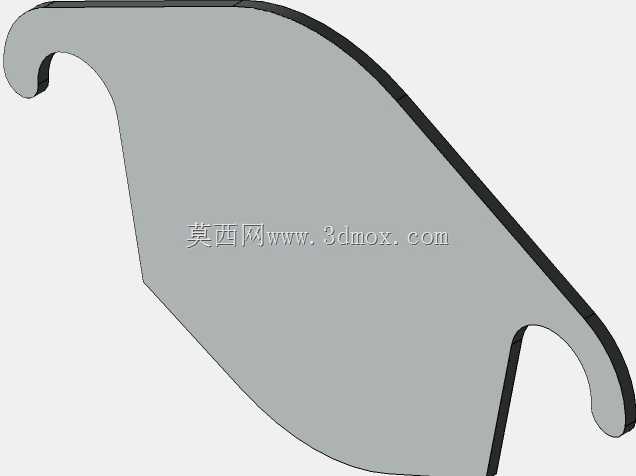

在柴油动力越野车型的排气系统改装与维修作业中，EGR盲板是用于封堵废气再循环通道的核心配套零件，这款适配日产巡逻2.8排量柴油机型的盲板，主要作用是阻断EGR管路的废气回流路径，避免未完全燃烧的废气再次进入进气歧管参与燃烧，从而降低进气系统积碳堆积速率，改善低温工况下的燃烧稳定性，尤其适配长期在高粉尘、低转速大负荷工况下运行的越野车辆使用场景。从结构设计逻辑来看，这款盲板采用1mm厚度的板材冲压成型思路，整体轮廓完全匹配对应机型EGR阀座的安装贴合面，两侧的挂钩式定位结构直接卡入安装位的固定卡槽，无需额外设计复杂的连接耳位，安装时只需对准接口贴合后卡入定位点即可完成固定，孔距匹配原厂45mm的安装孔位标准，能够完全覆盖EGR通道的通流截面，不存在密封间隙。从尺寸边界来看，这款盲板的整体轮廓最大径向尺寸为394.67mm，核心密封区域的对应直径为162.43mm，安装定位方向上的总高度为274.12mm，底部平直边长度为127.42mm，中心区域对应阀座通径的尺寸为87.28mm，所有角度参数均匹配原厂安装面的倾斜角度：其中一侧定位边与中心基准线的夹角为22.44°，另一侧密封边的总夹角为131.82°，细分的安装定位角度分别为11.22°与65.91°，边缘预留0.72mm的压合余量，确保安装后板材边缘不会与周边的管路、传感器支架产生运动干涉。在实际建模过程中，需要优先以中心基准线为定位基准，先绘制核心密封圆的轮廓，再依次向外推导两侧的定位挂钩结构，所有折弯角度均按照安装面的倾斜角度做适配，板材厚度方向的偏移量需要考虑实际冲压后的回弹余量，避免成型后出现贴合面翘曲导致的密封失效问题。这类盲板在实际使用中不需要承受过高的气体压力，仅需保证贴合面的平面度即可满足密封要求，板材选用普通冷轧钢板即可满足使用强度，表面做简单的防锈处理即可适配发动机舱的工作温度环境，不需要额外做加厚或者高强度设计，过厚的板材反而会导致安装时无法完全卡入定位卡槽，出现安装不到位的问题。建模时需要注意两侧挂钩的圆弧过渡尺寸，圆弧半径过小会导致安装时卡滞，半径过大则会出现定位松动，在车辆运行振动下出现移位脱落的风险，所有轮廓边的倒角均按照0.5mm处理，避免锐边割伤安装人员的手部，也不会划伤周边的橡胶管路。
