乘用车辆双叉臂式独立悬挂结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:247508
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计
  • 乘用车辆双叉臂式独立悬挂结构设计

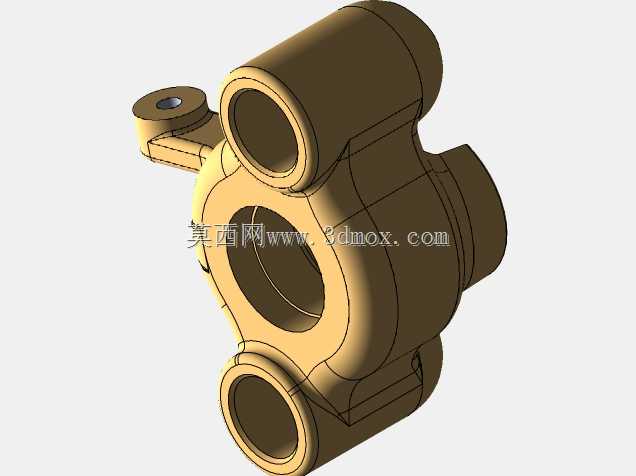

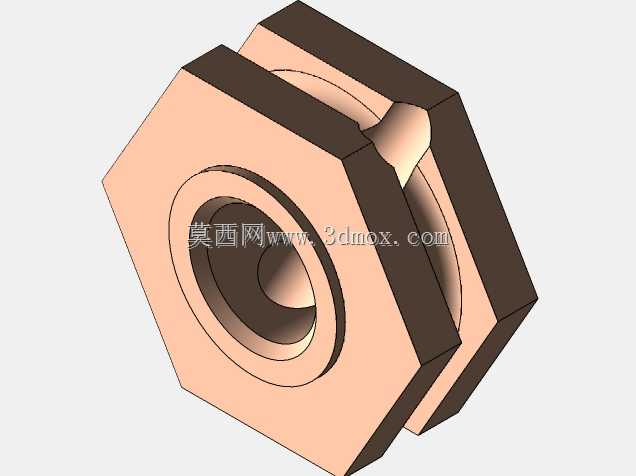

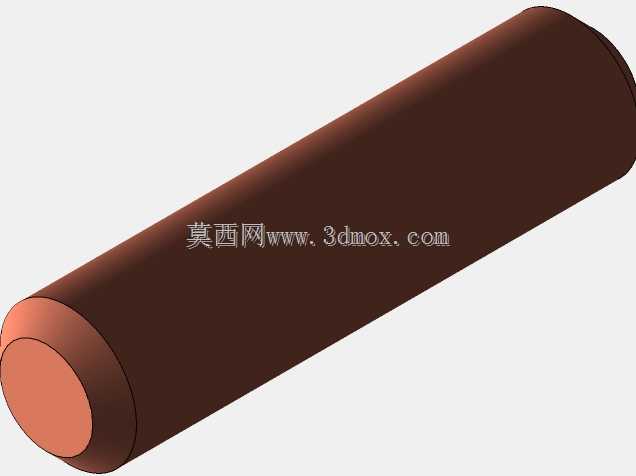

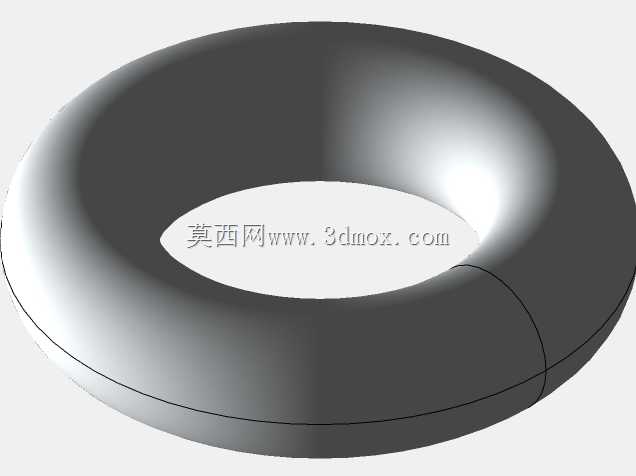

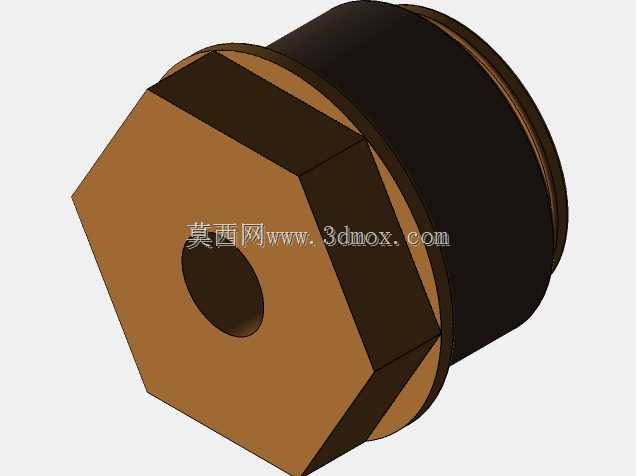

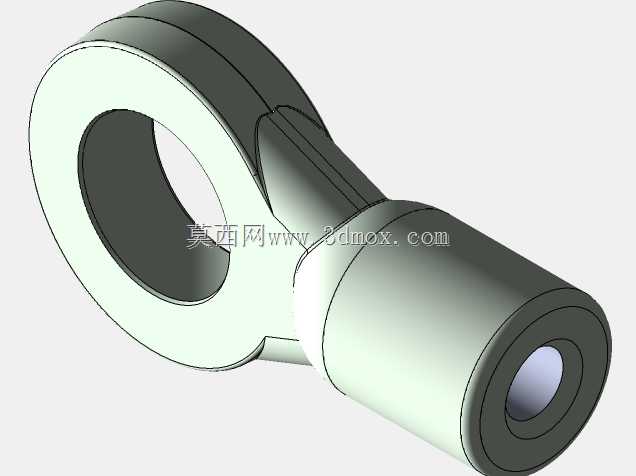

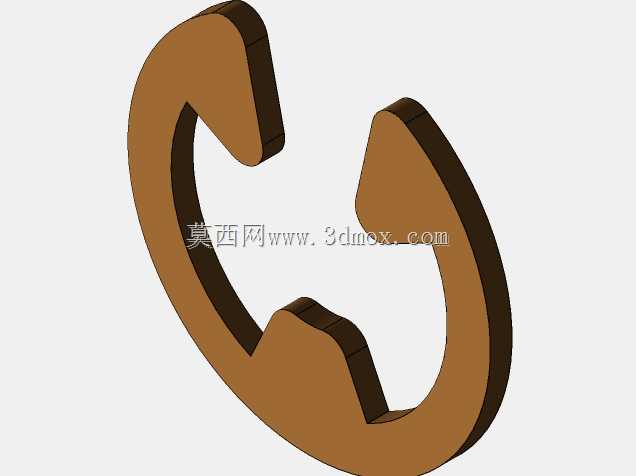

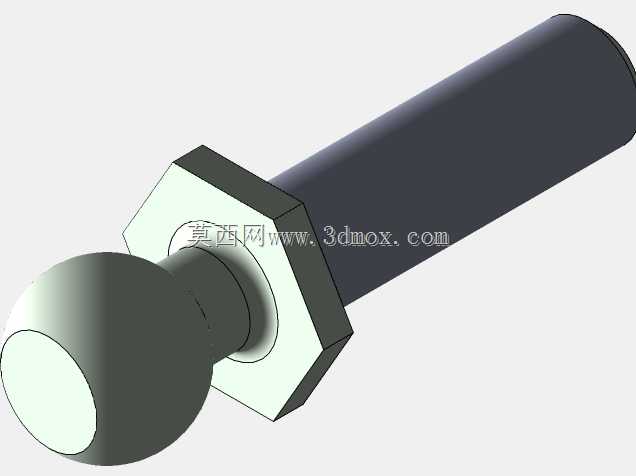

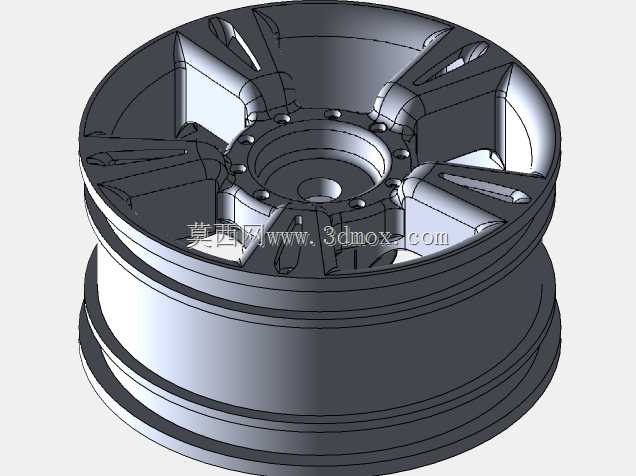

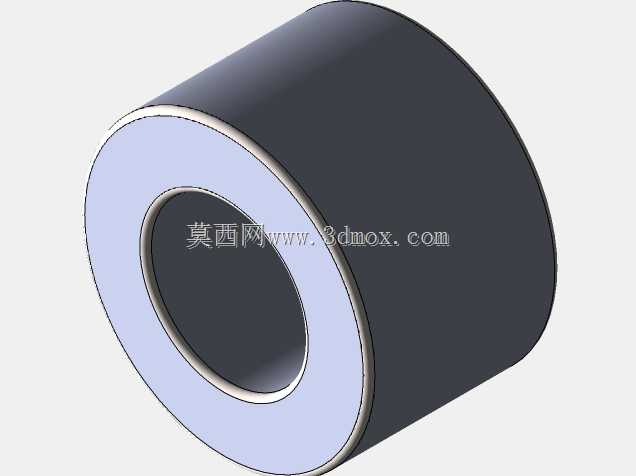

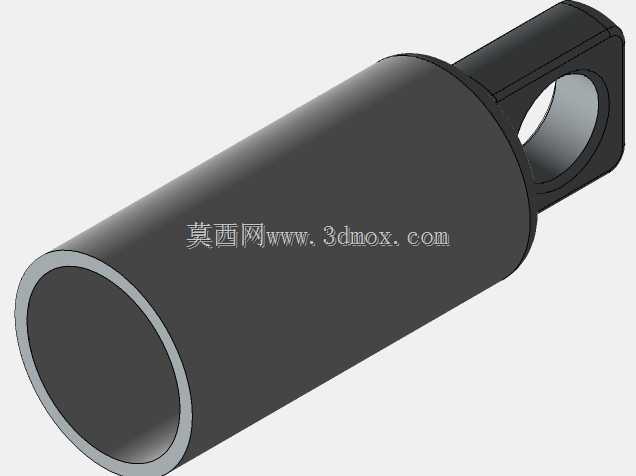

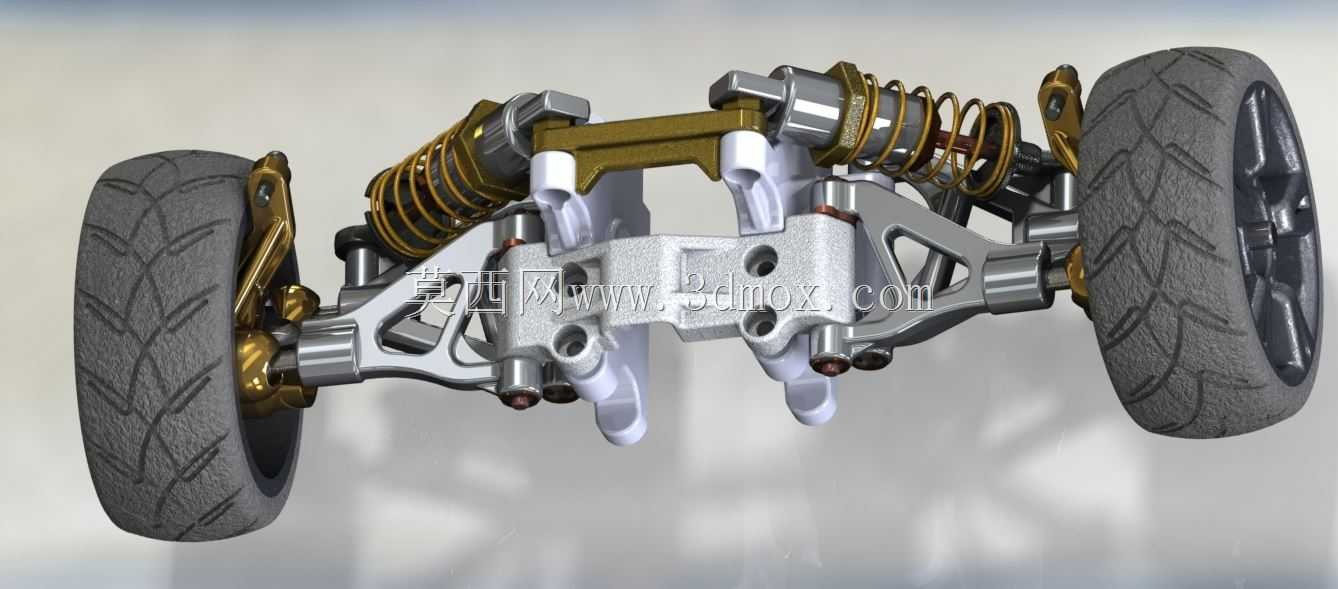

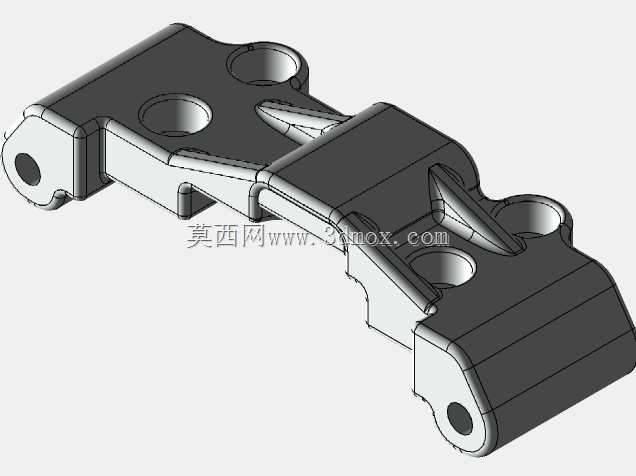

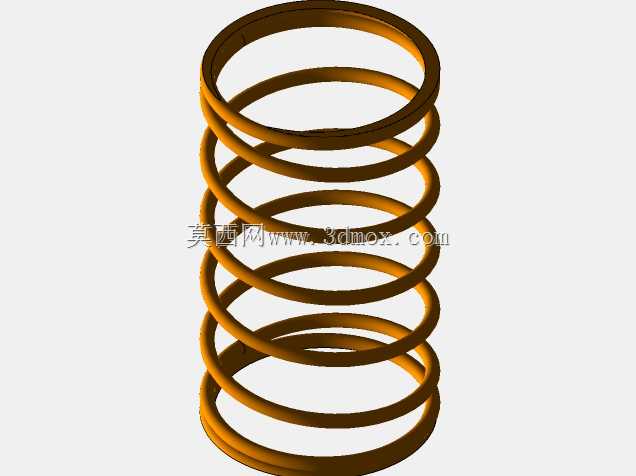

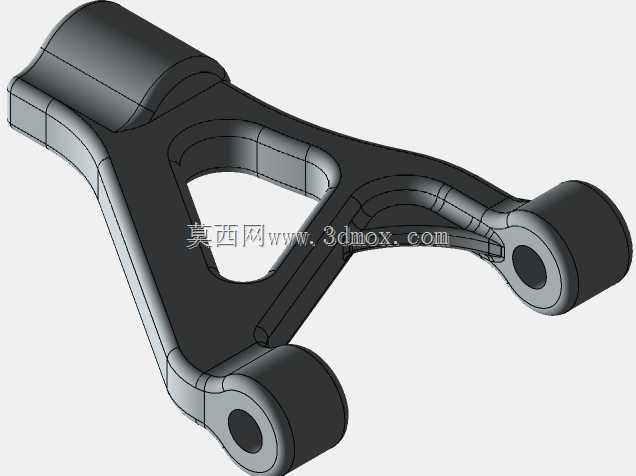

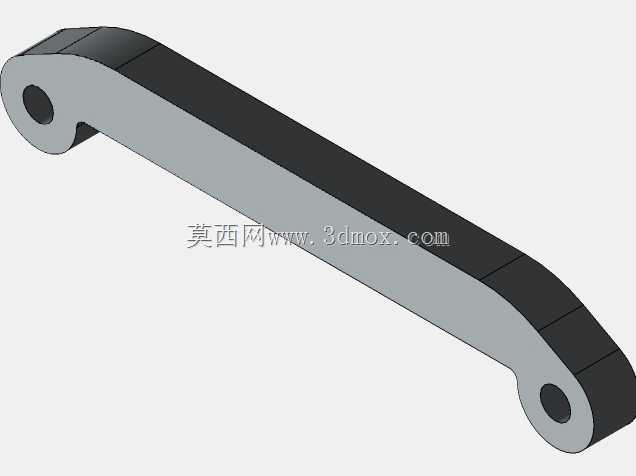

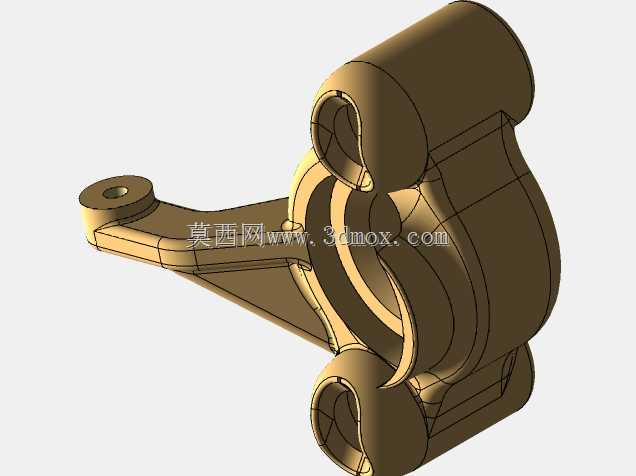

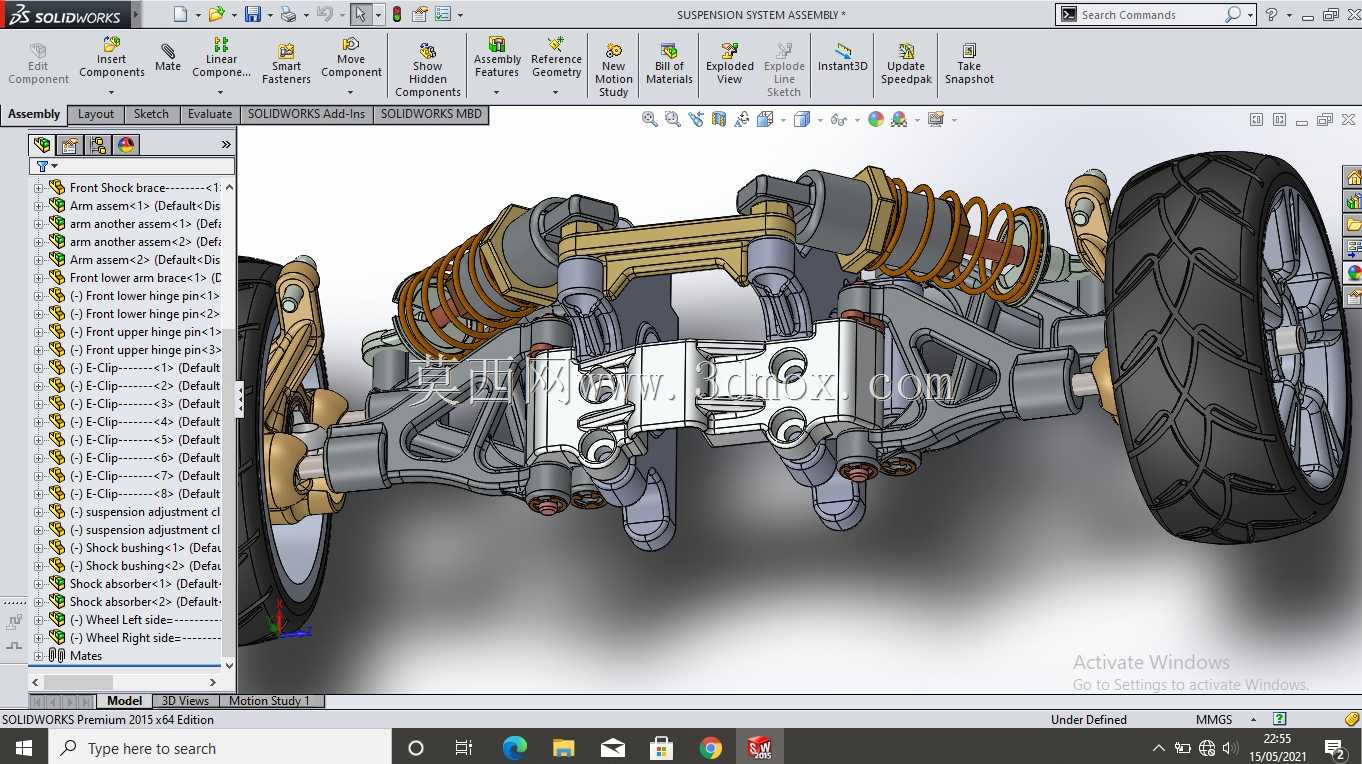

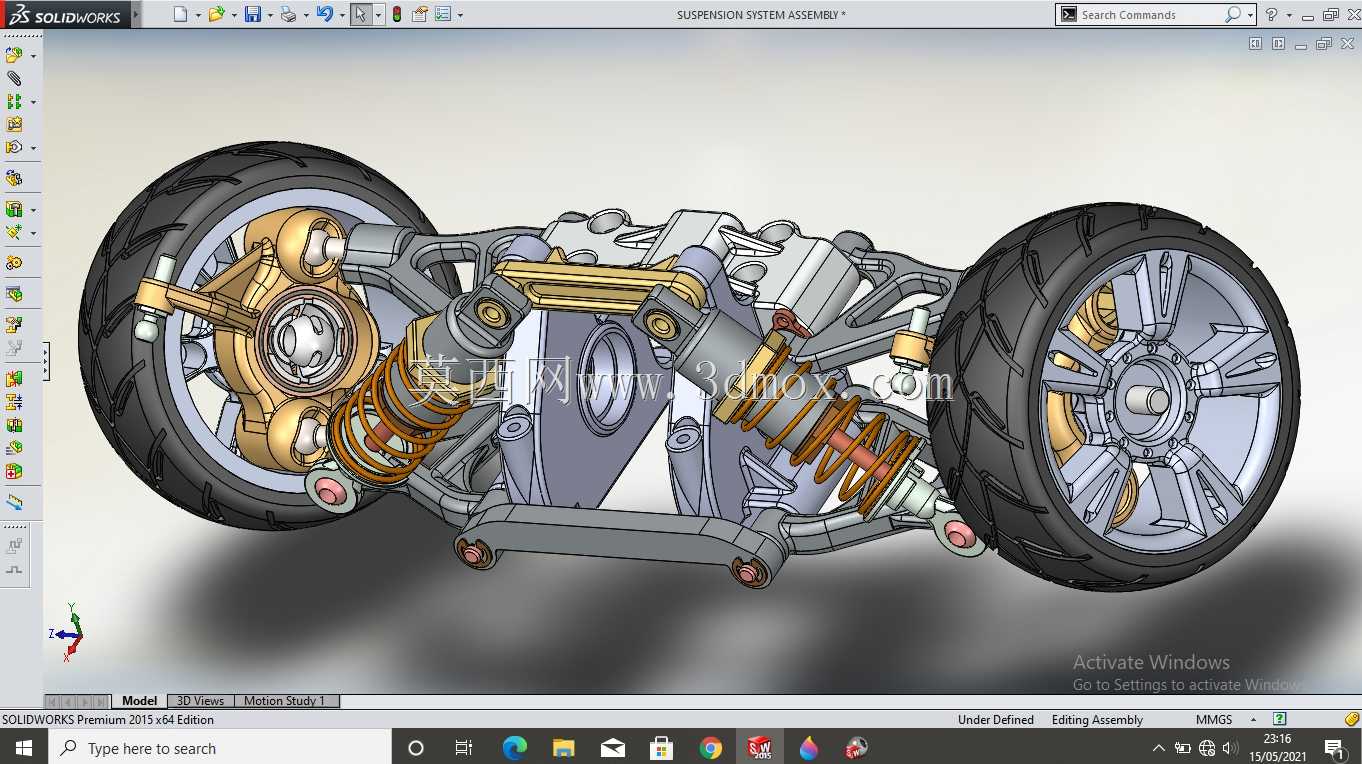

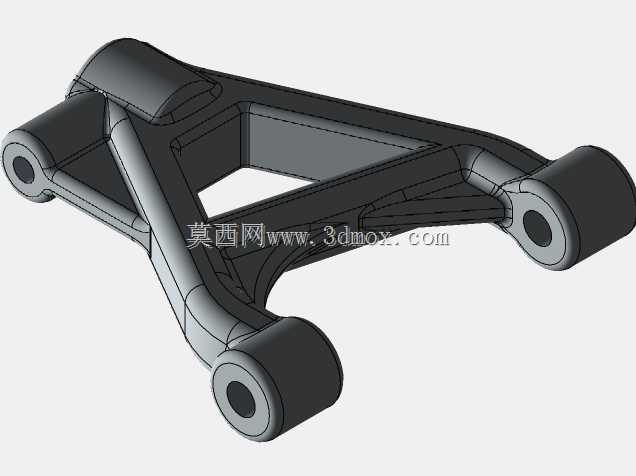

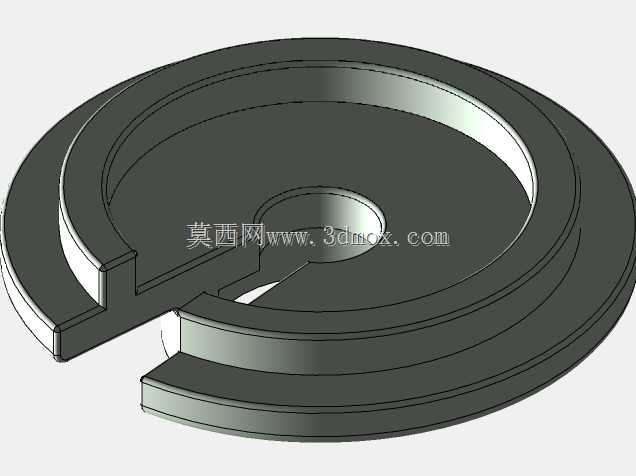

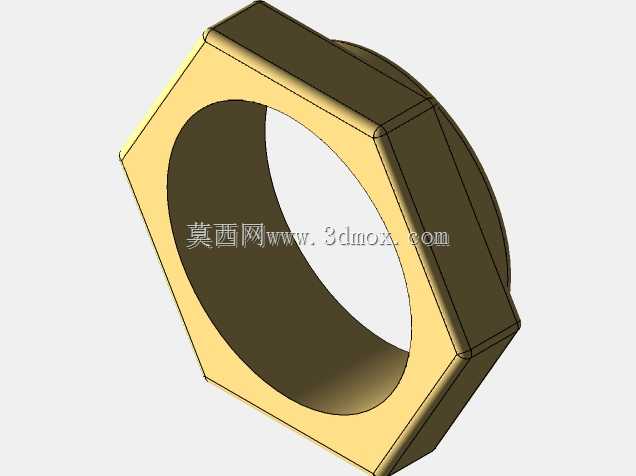

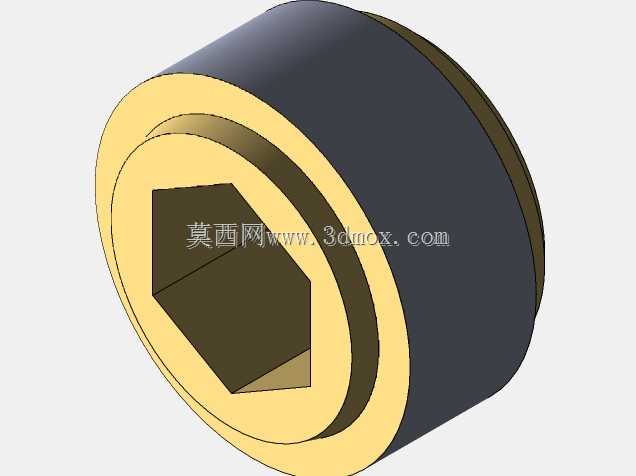

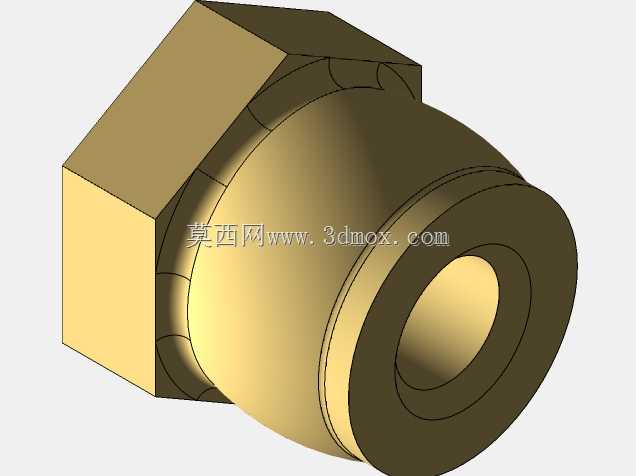

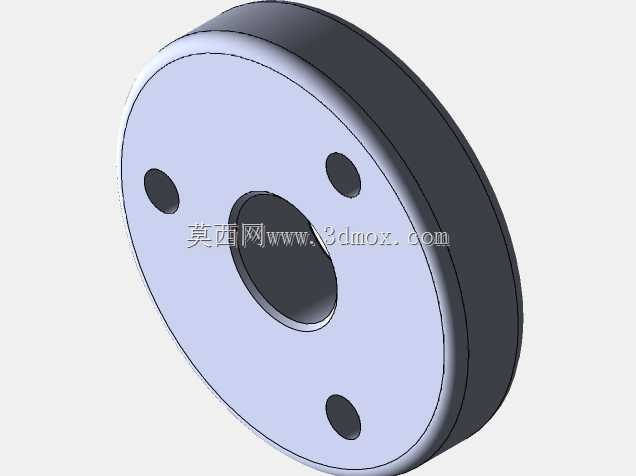

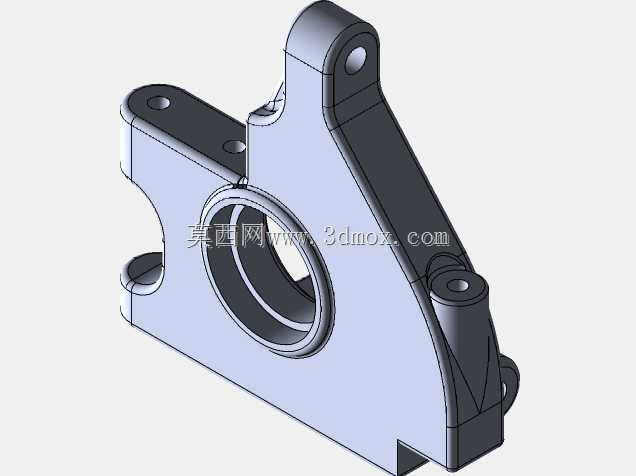

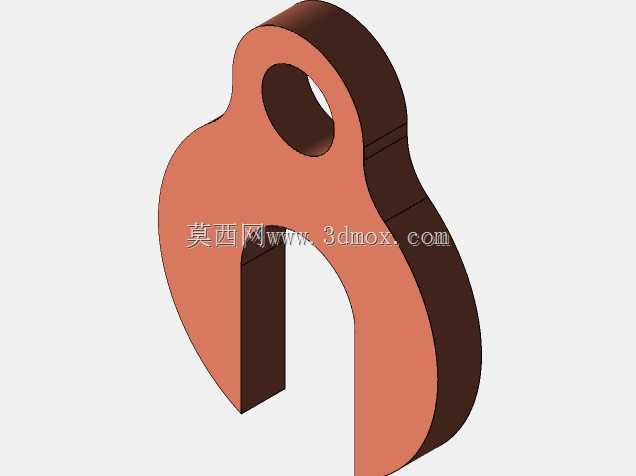

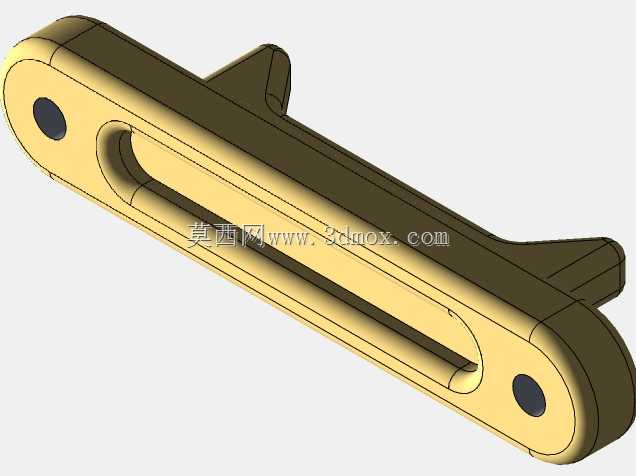

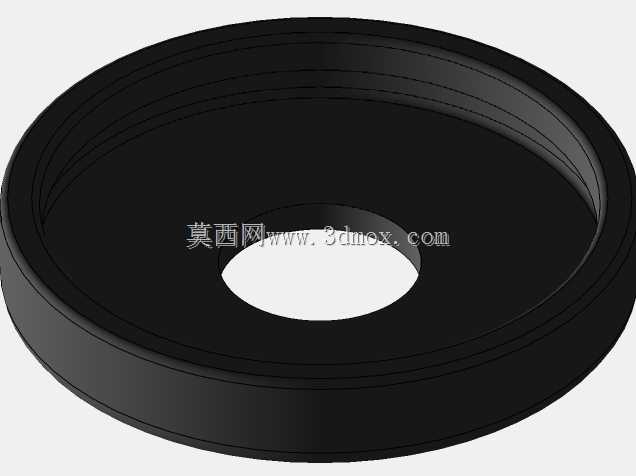

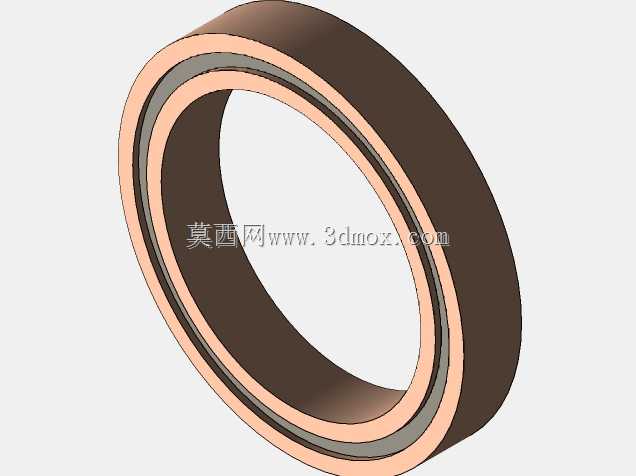

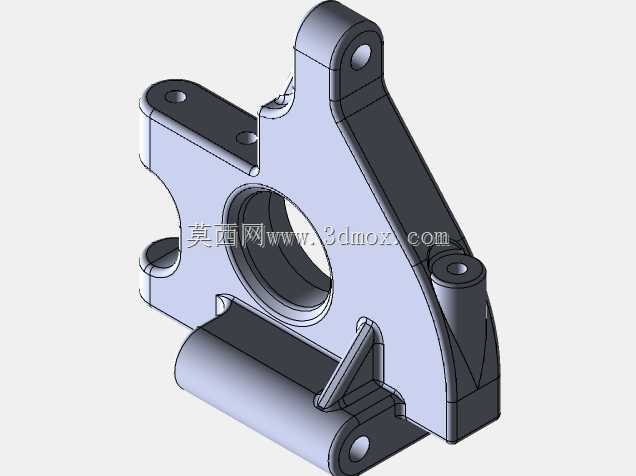

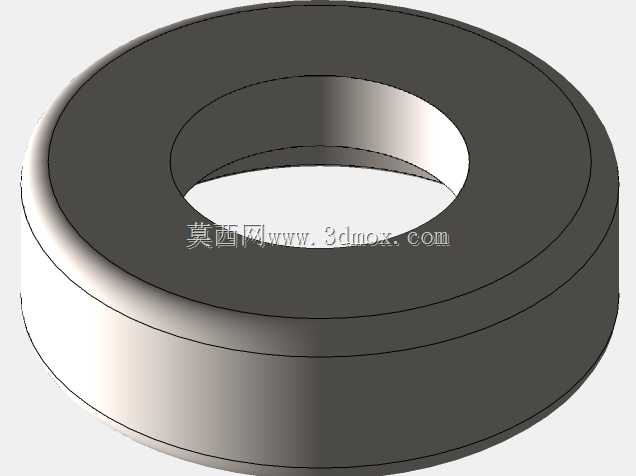

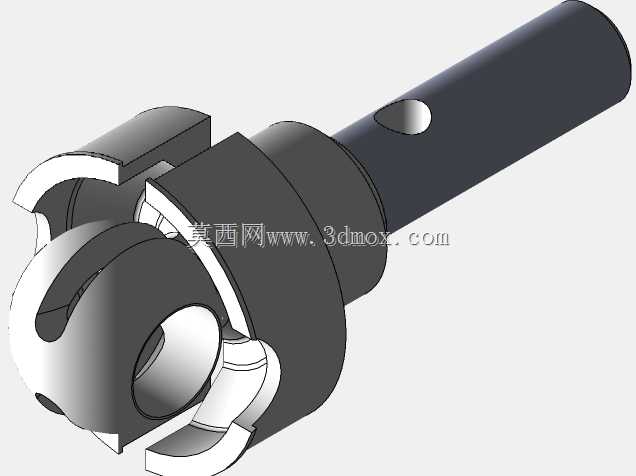

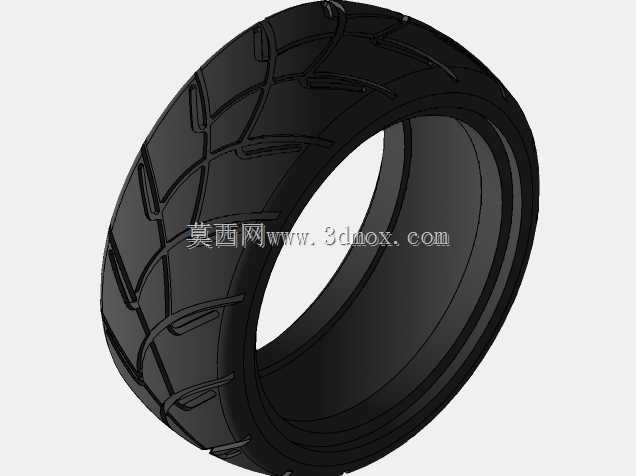

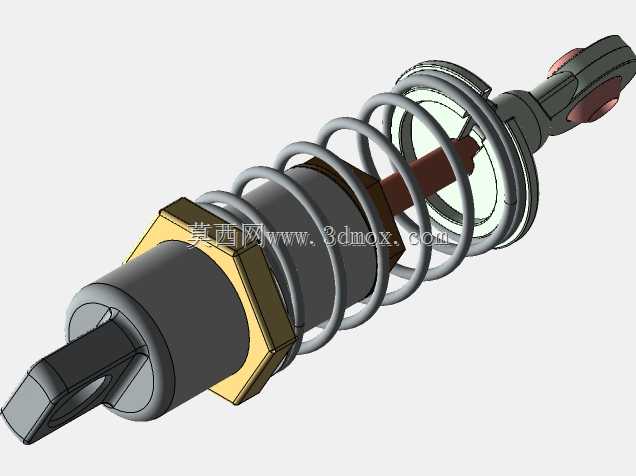

这套悬挂结构采用双叉臂独立悬挂构型,主要适配前置后驱性能取向乘用车辆的前桥安装场景,在日常铺装路面行驶、高速过弯、非铺装路面缓行等工况下,都能为车轮提供稳定的定位约束,保证轮胎接地面始终与路面保持最大贴合面积,减少胎面偏磨同时提升抓地极限。从结构布局来看,上下两根呈A字形的控制臂承担了车轮的横向与纵向载荷传递,上控制臂长度略短于下控制臂的设计,是经过运动学仿真优化后的结果——当悬挂受路面冲击向上压缩时,车轮会自动产生小幅负外倾变化,抵消过弯时车身侧倾带来的轮胎外倾角度损失,让胎面始终保持最优接地姿态。螺旋弹簧与筒式减震器采用集成式布局,上端固定在车身副车架的安装支座上,下端连接在下控制臂的弹簧座位置,这种布局能最大化利用轮拱内部空间,避免减震机构与转向拉杆、驱动半轴产生运动干涉。转向节采用铝合金材质的镂空设计,在保证转向节抗弯、抗扭强度满足1.6吨级前桥载荷要求的前提下,尽可能降低了簧下质量,提升悬挂系统的响应速度,让减震器能更快速地过滤路面细碎颠簸。整套结构的安装边界围绕前副车架的标准安装点设计,左右两侧悬挂对称布置,单边总宽度控制在680mm范围内,上下控制臂的安装孔位同轴度公差控制在0.05mm以内,保证装配后车轮定位参数处于预设区间。横向稳定杆通过竖拉杆与两侧下控制臂连接,当车辆单侧车轮遇到凸起时,稳定杆会产生抗扭力矩,减少车身的侧倾幅度,提升行驶稳定性。控制臂与副车架、转向节的连接位置均采用橡胶衬套填充,能过滤掉路面传递上来的高频振动,避免振动直接传递到座舱内部,同时衬套的径向刚度经过匹配调校,不会因为衬套过度形变导致车轮定位参数出现大幅偏移。在实际装车场景中,这套悬挂可适配17-19英寸直径的车轮总成,减震器行程设定为120mm,其中压缩行程70mm、拉伸行程50mm,能覆盖绝大多数民用道路的冲击行程需求,不会出现悬挂触底或者拉伸过度导致的机构脱开风险。设计过程中对所有运动部件做了包络面校核,在悬挂全行程运动、转向机构打满角度的极限工况下,各部件之间预留至少8mm的安全间隙,避免运动过程中出现部件磕碰、摩擦的问题。弹簧刚度匹配为28N/mm,减震器阻尼力在速度0.3m/s时设定为1800N,兼顾了日常行驶的舒适性与激烈驾驶时的支撑性,不会出现过弯侧倾过大、过减速带余震过多的问题。
