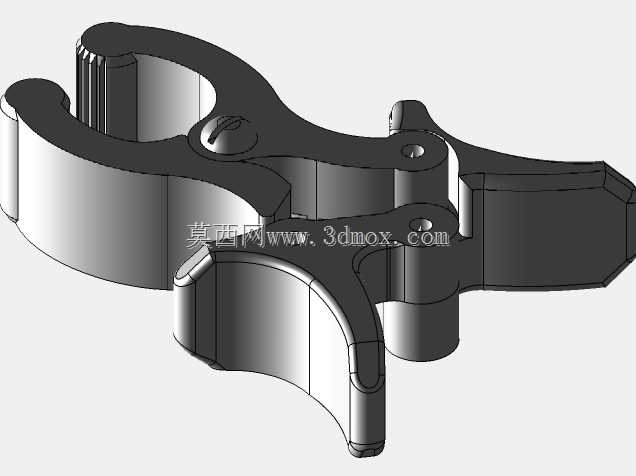

塑料弹簧带柄快速夹持卡夹结构

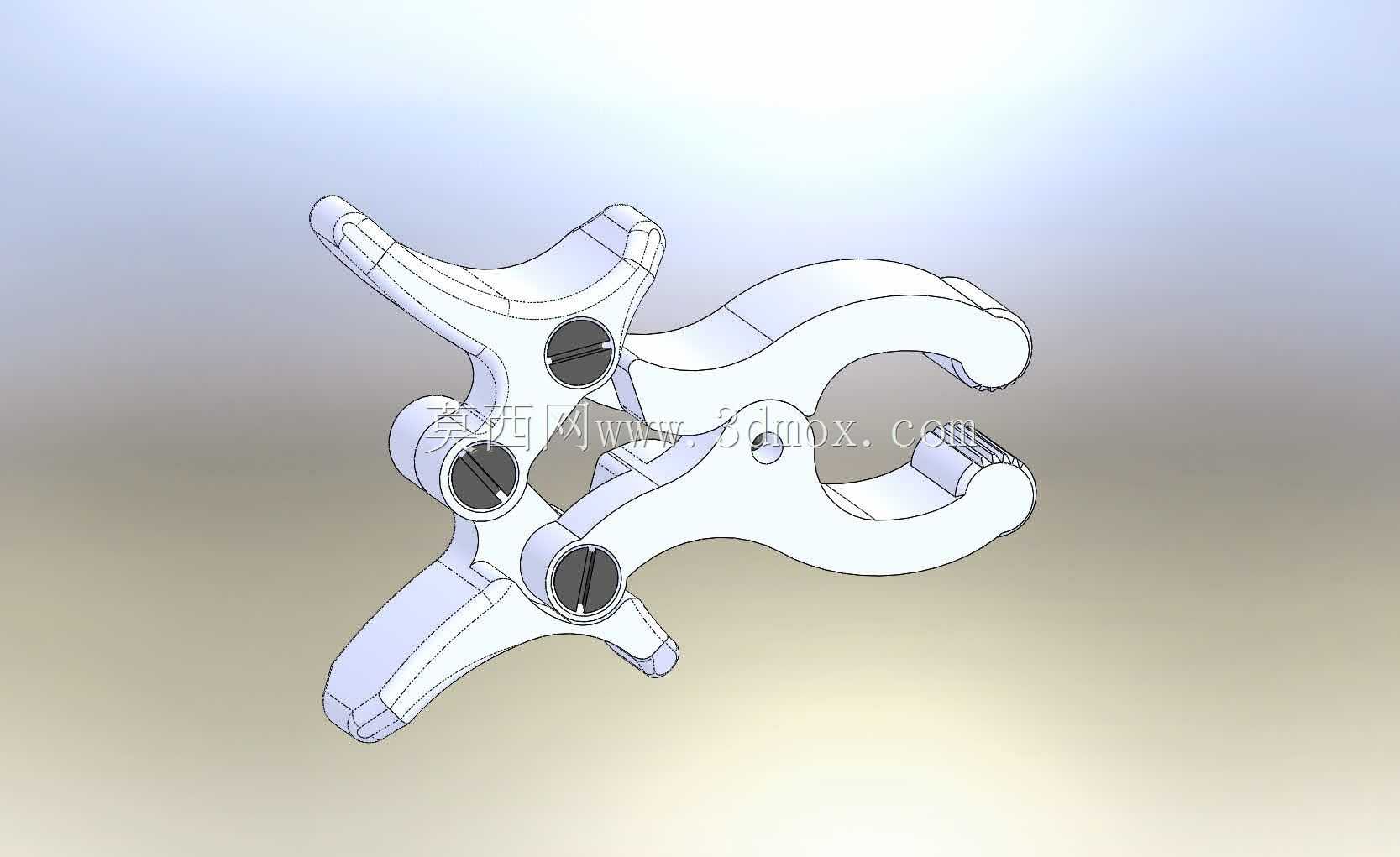

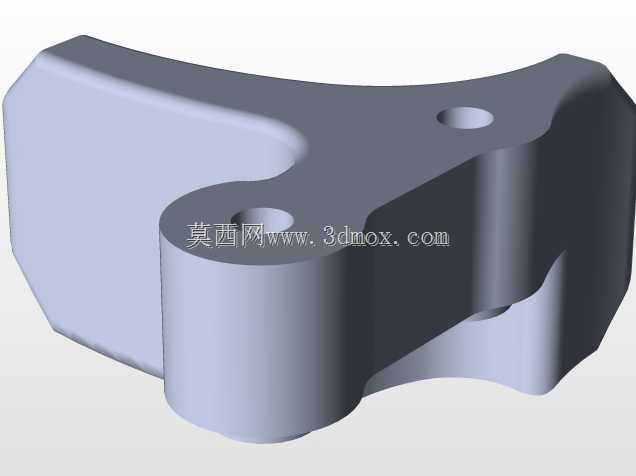

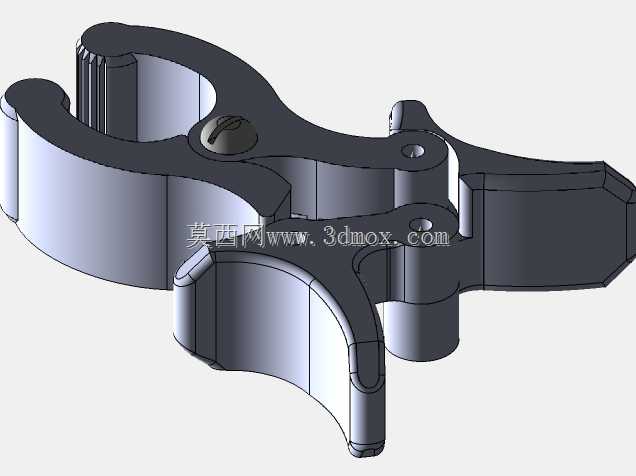

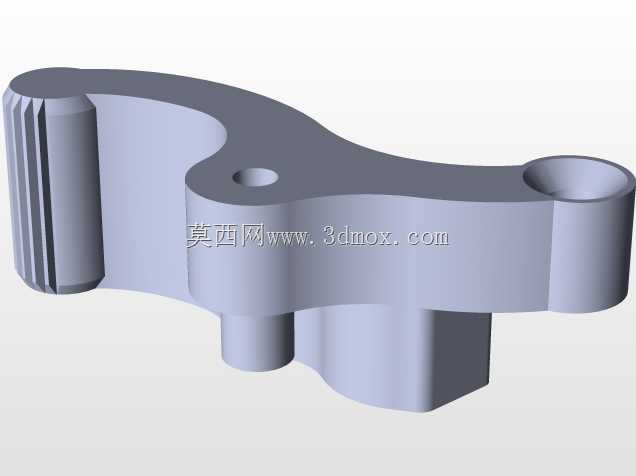

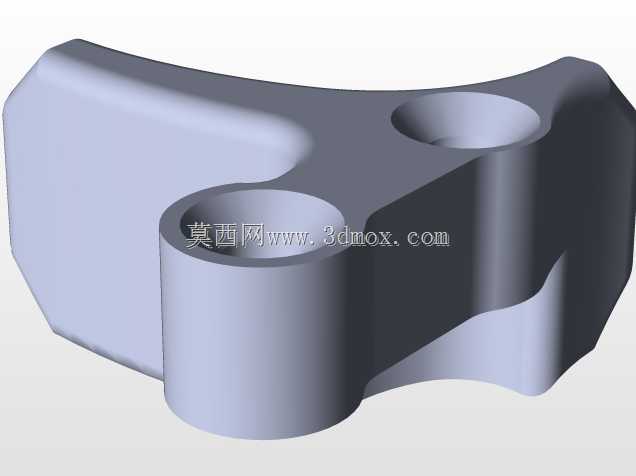

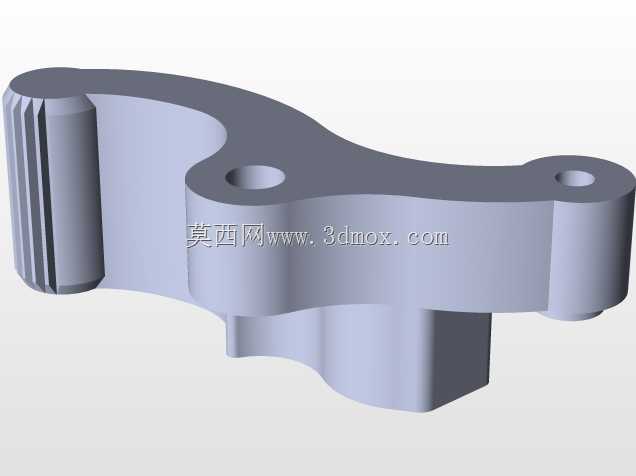

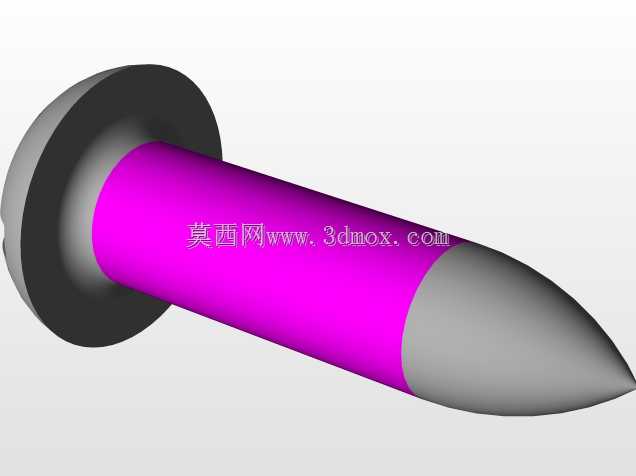

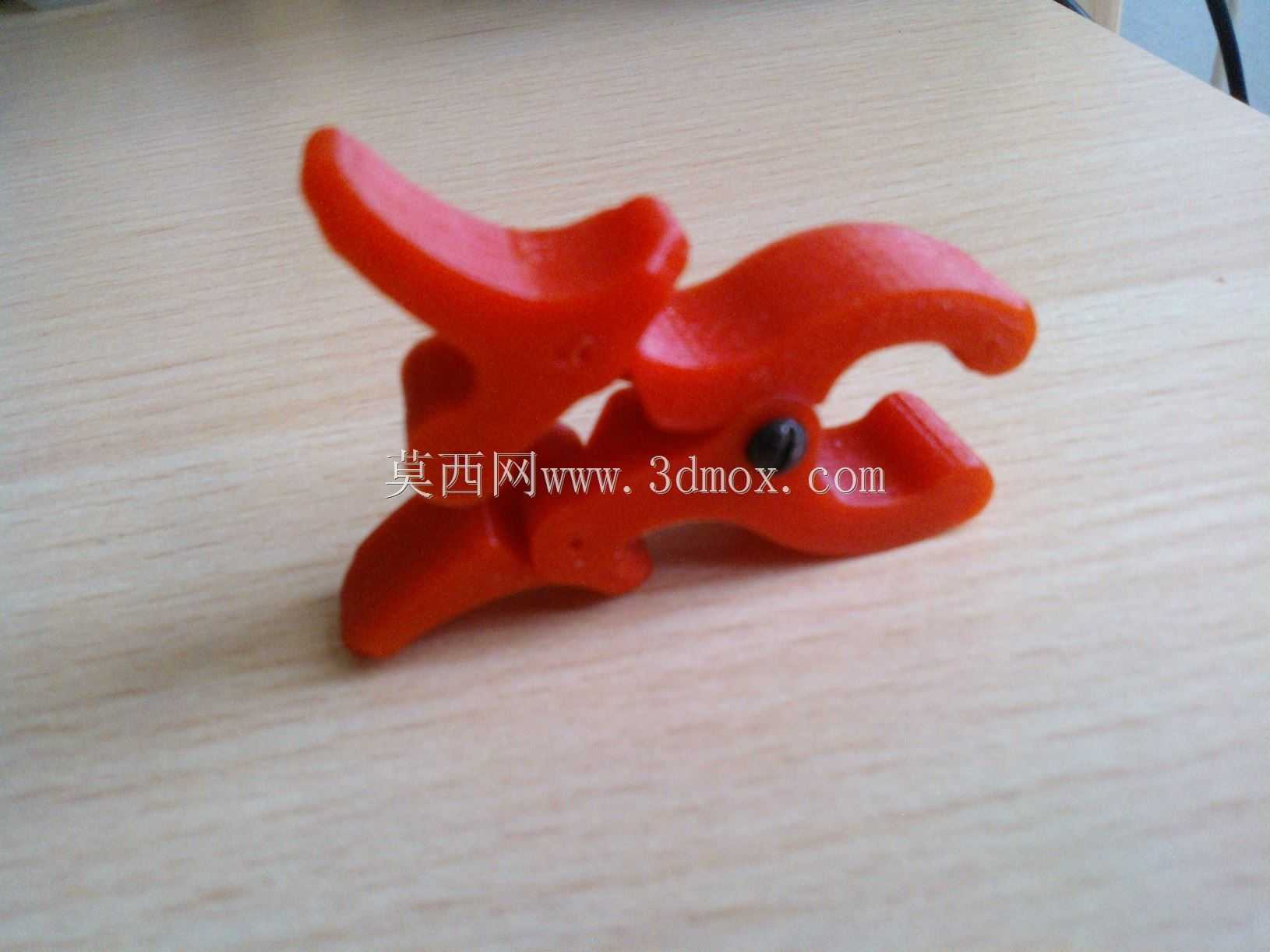

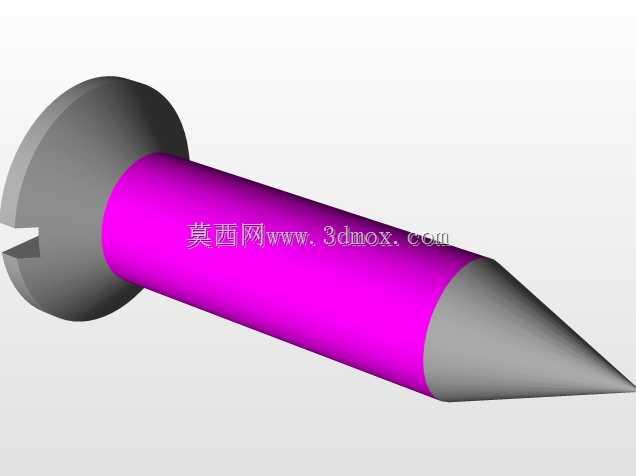

这类带柄卡夹多采用工程塑料一体注塑成型，依靠自身结构的弹性形变实现夹持动作，日常在小件临时固定、线束整理、轻型工件装夹场景中应用十分广泛，相比金属弹簧夹重量更轻，绝缘性更好，不会划伤被夹持工件表面，在电子装配、木工临时固定、日常家居收纳场景都能见到同类结构的身影。从结构设计来看，该卡夹采用对称式钳体布局，中间通过销轴实现两瓣钳体的铰接，钳体尾部自带弧形捏合手柄，捏压手柄时钳口张开，松开后依靠钳体自身的弹性回弹力实现夹持，没有额外加装金属扭簧，整个零件除铰接销轴外全部为塑料材质，大幅降低了生产制造成本，也避免了金属弹簧锈蚀失效的问题。钳口位置做了内凹弧形贴合面，能够适配圆柱类、平板类多种外形的工件，夹持接触面积更大，不会出现单点应力集中夹伤工件的情况，手柄位置做了符合人体工学的弧形凸起，捏合时受力均匀，长时间操作也不会出现硌手的问题。从安装边界来看，该卡夹整体尺寸小巧，闭合状态下整体长度不超过八十毫米，钳口最大张开量可以达到二十毫米，能够适配最大厚度二十毫米以内的工件夹持，铰接位置的销轴采用过盈压装装配，两瓣钳体的转动间隙控制在零点二毫米以内，既保证转动灵活不会出现卡滞，也不会因为间隙过大导致夹持错位。设计这类卡夹时，首先要考虑塑料材质的屈服强度，钳体的弹性臂厚度需要经过反复校核，厚度过大会导致捏合力过大操作费力，厚度过小则会导致夹持力不足，甚至反复开合后出现塑性变形断裂，弹性臂的过渡位置全部采用圆角过渡，避免应力集中导致的疲劳断裂，钳口的贴合面做了细微的防滑纹路处理，夹持光滑表面工件时不会出现滑脱。在实际产线应用中，这类卡夹常被用来临时固定线束、小型塑料件、待粘接的工件，相比传统的金属长尾夹，它的夹持力更柔和，不会在软质工件表面留下压痕，自身塑料材质也不会对电路板等电子元器件造成短路风险，在3D打印爱好者群体中，这类结构也常被打印出来用作桌面小件固定、模型制作临时夹持的工具，适配场景十分灵活。
