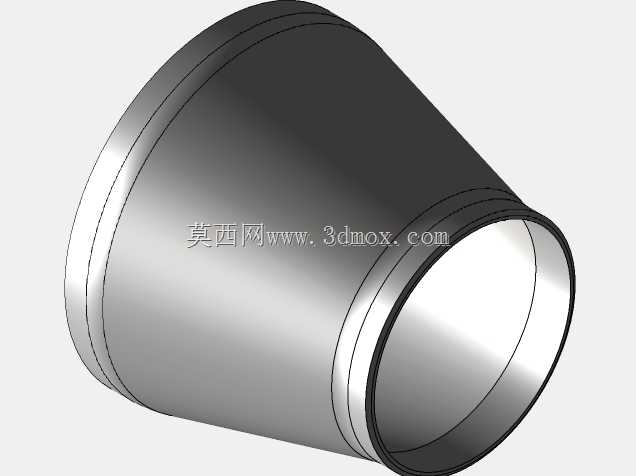

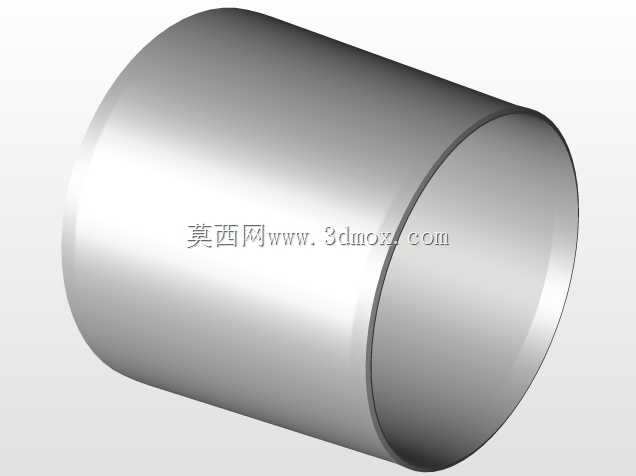

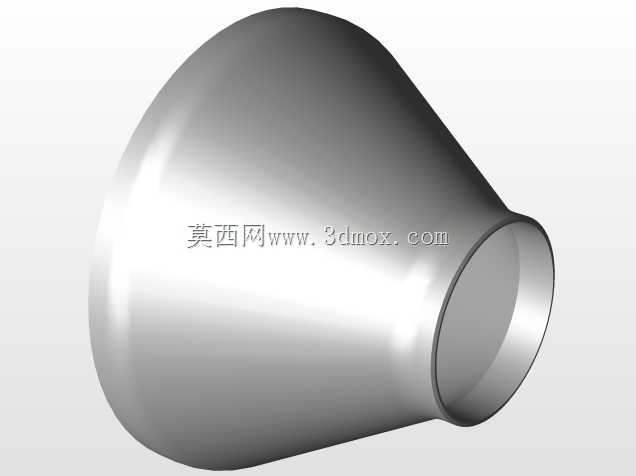

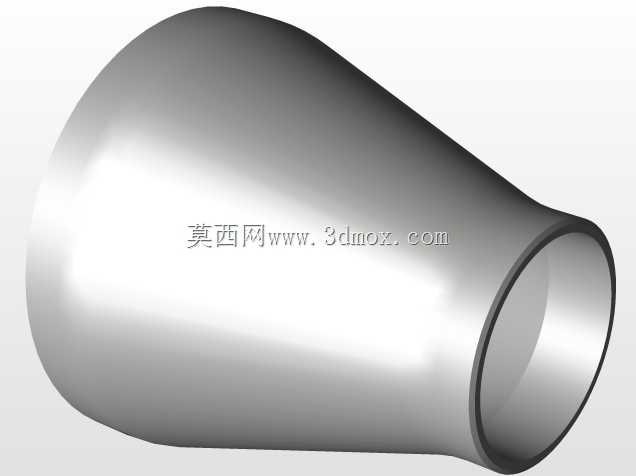

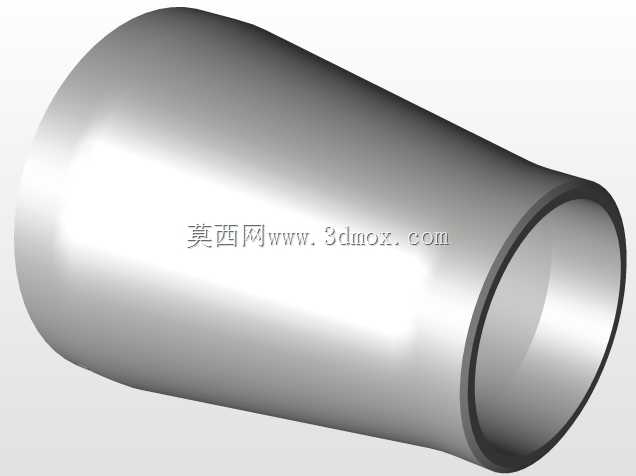

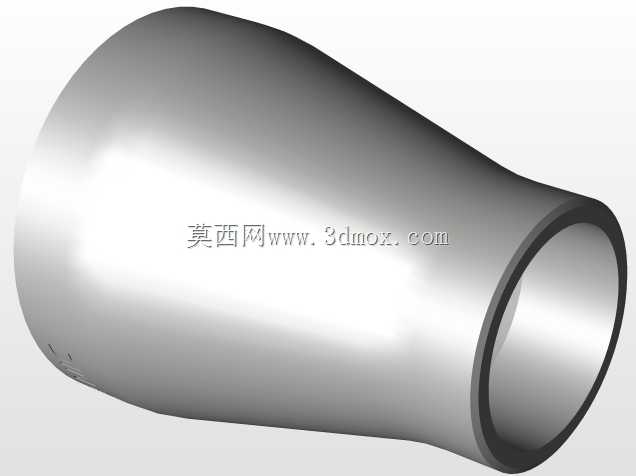

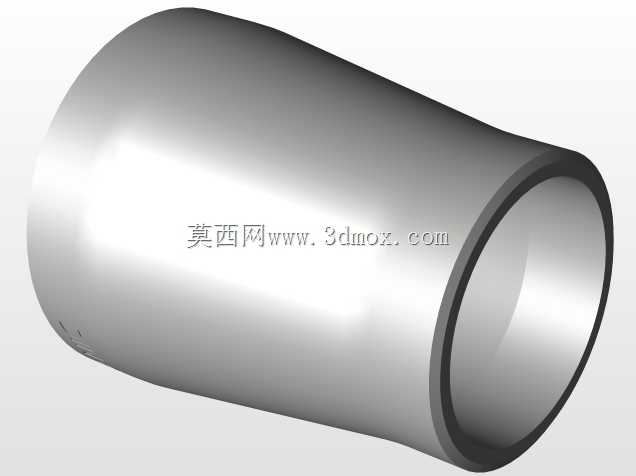

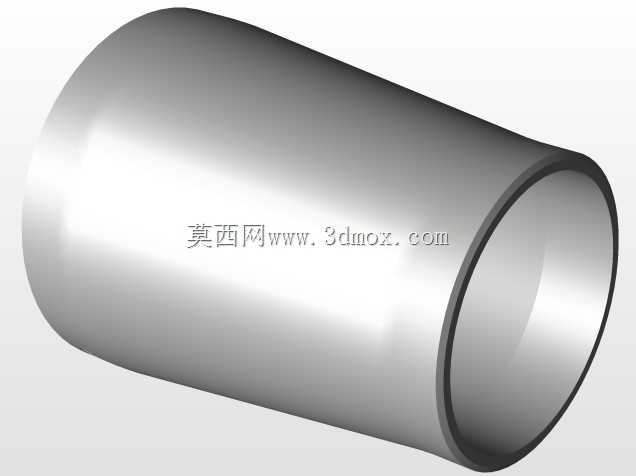

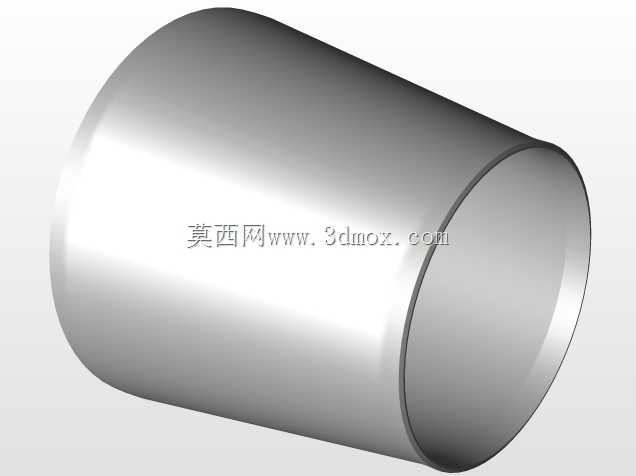

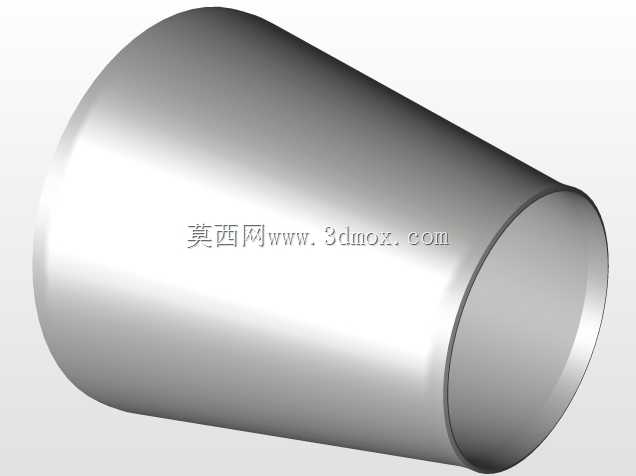

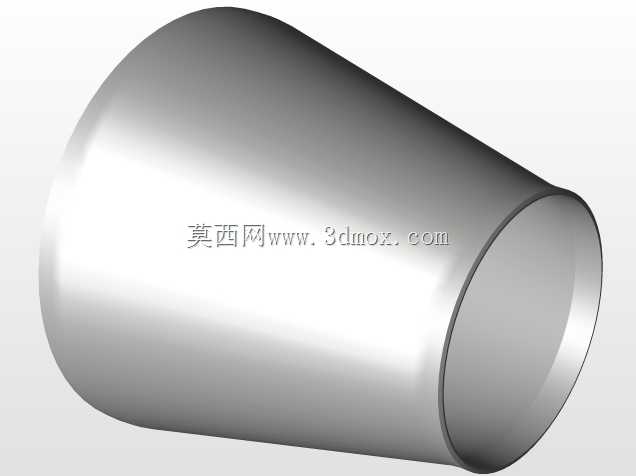

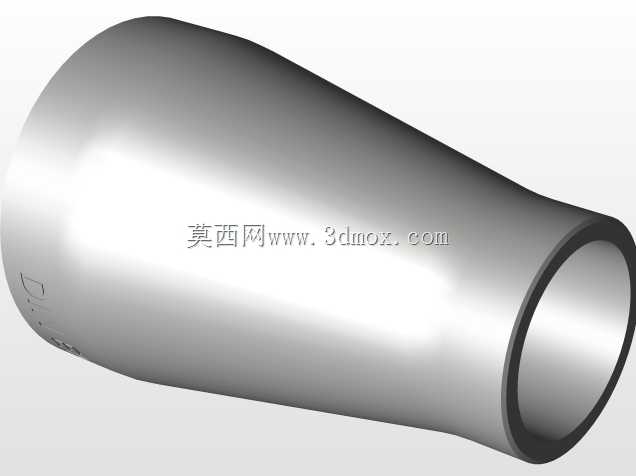

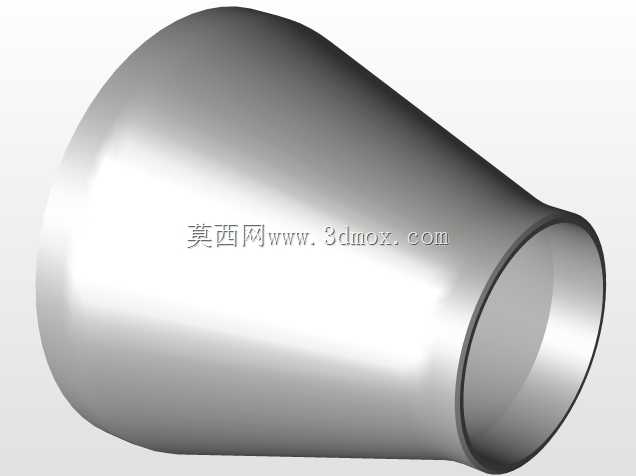

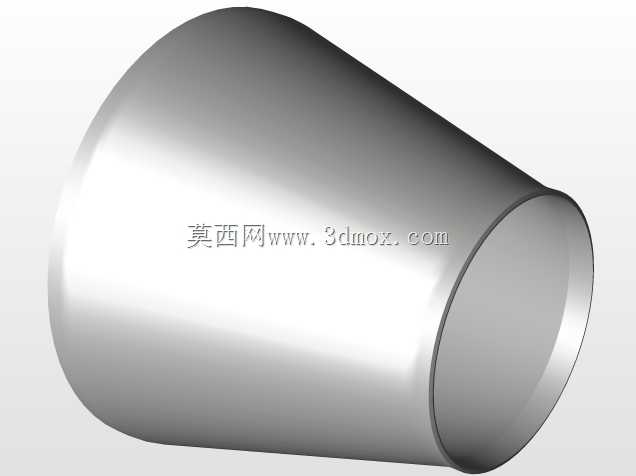

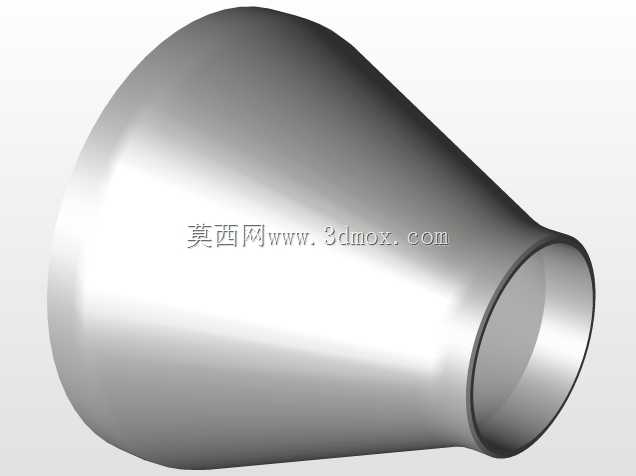

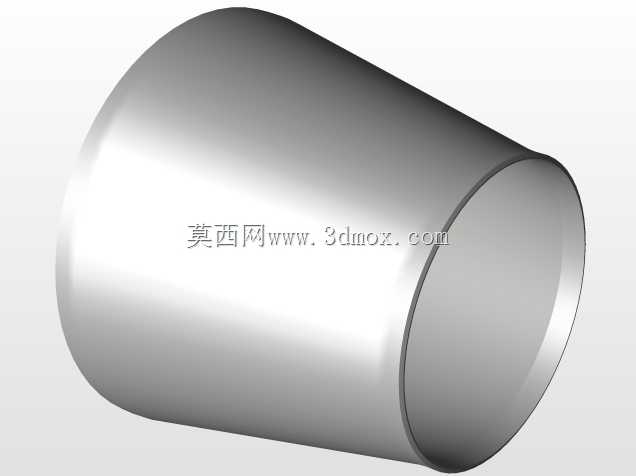

德标同心异径管道转接接头结构

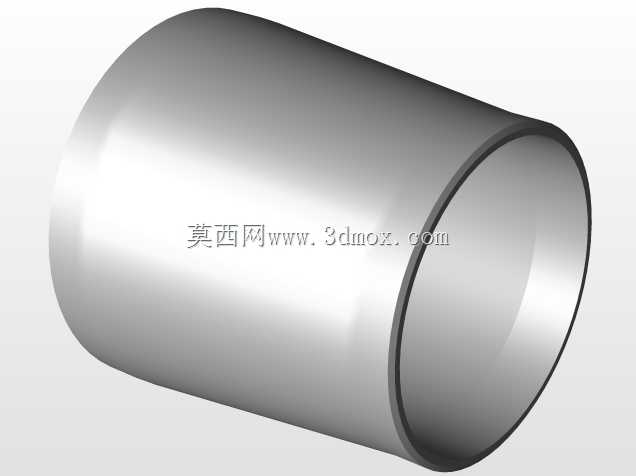

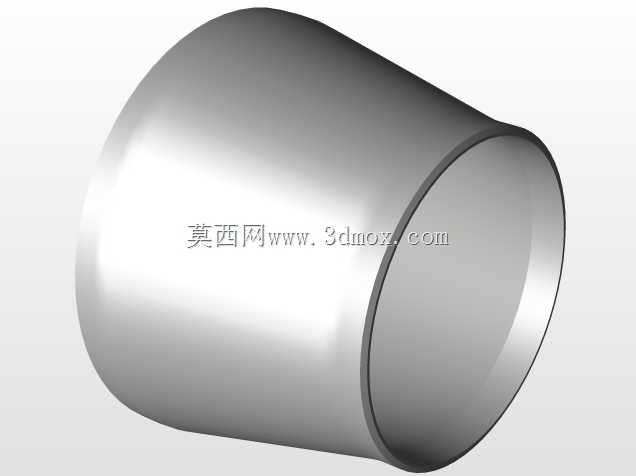

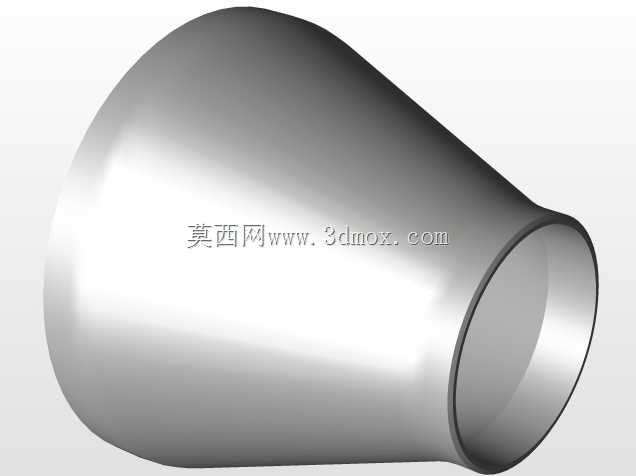

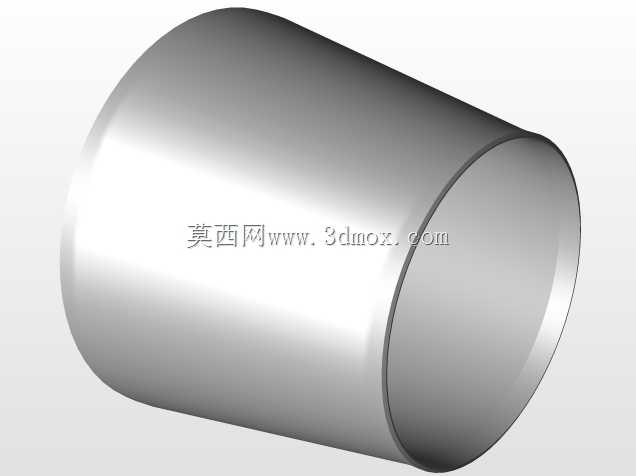

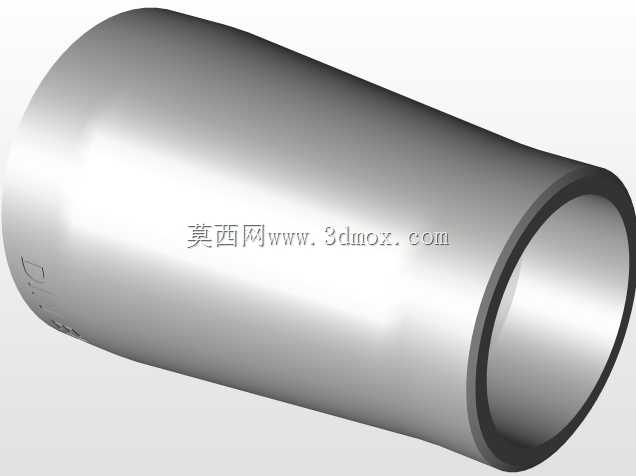

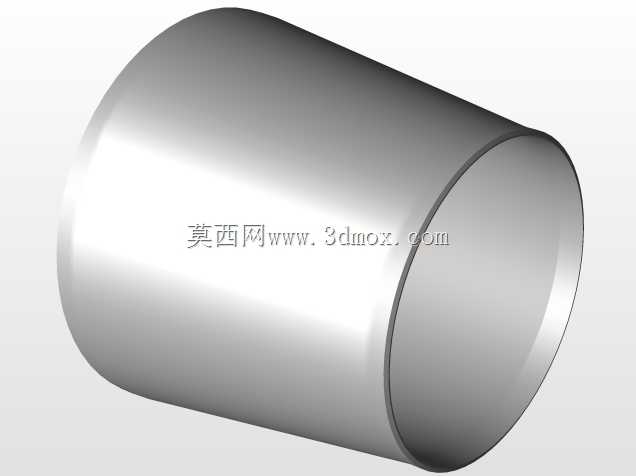

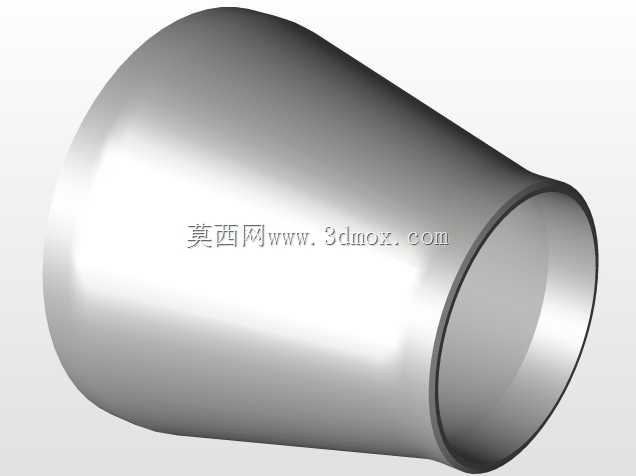

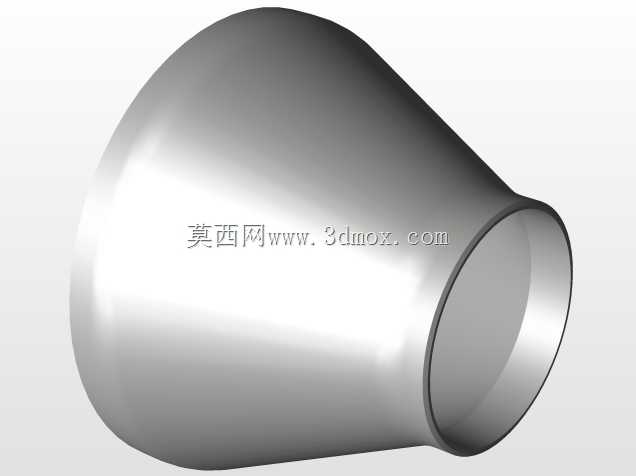

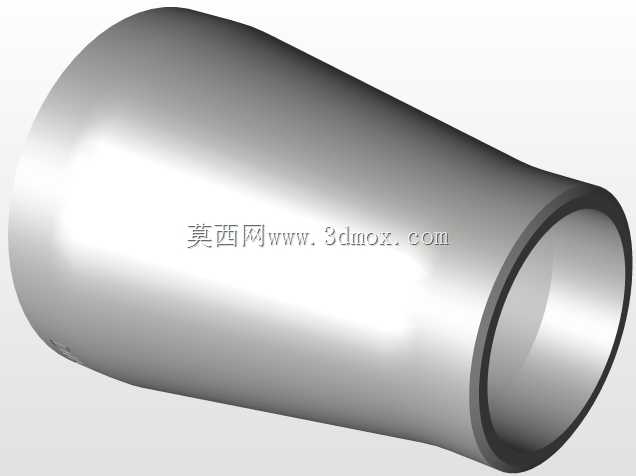

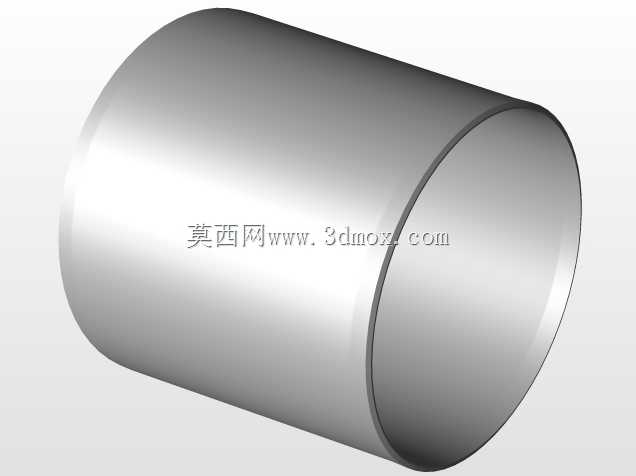

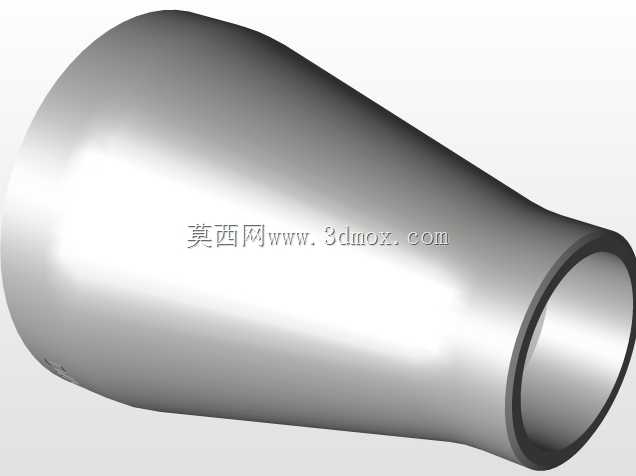

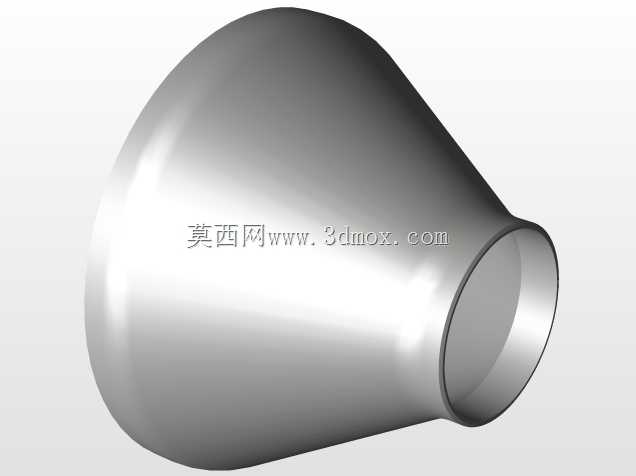

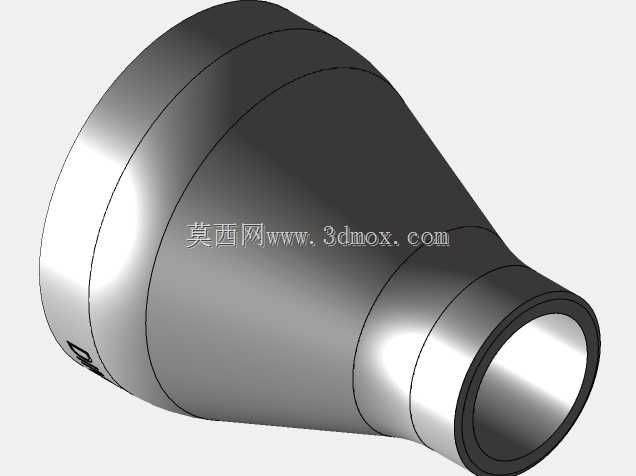

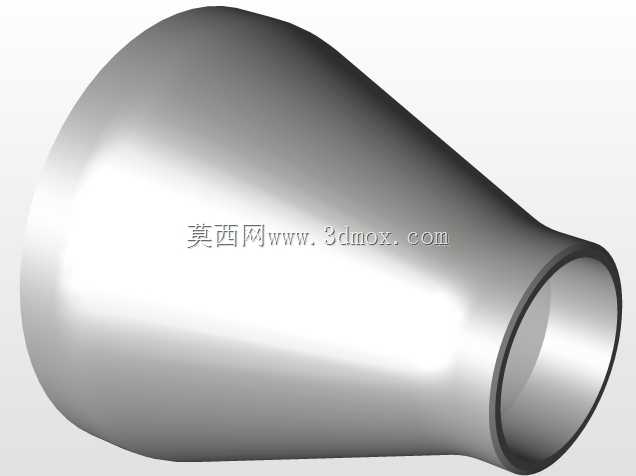

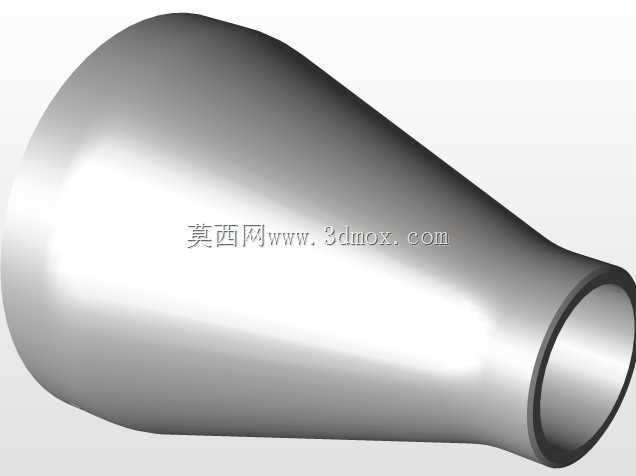

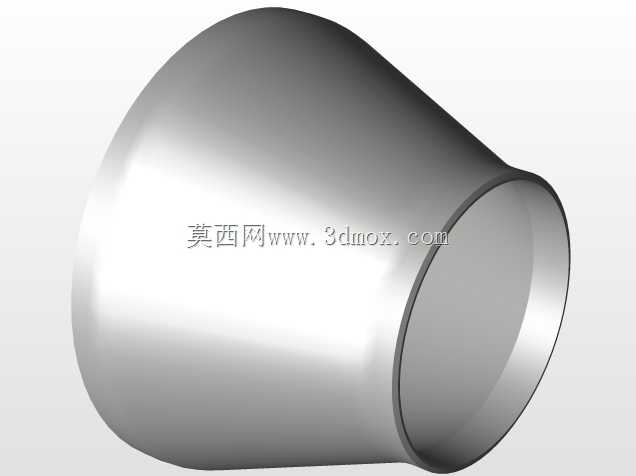

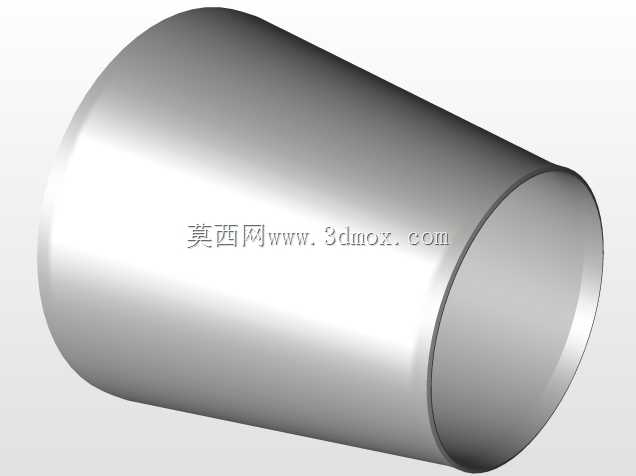

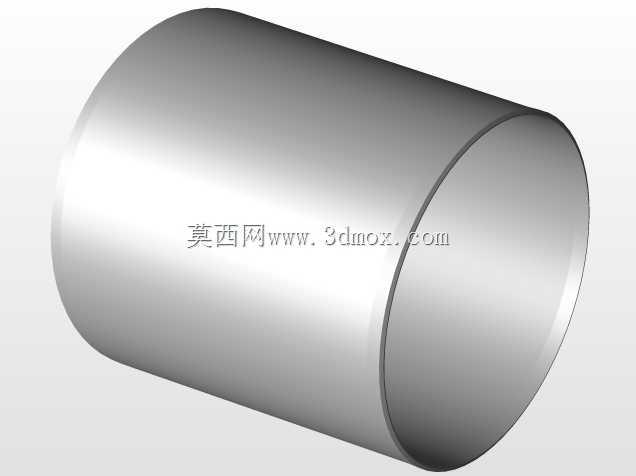

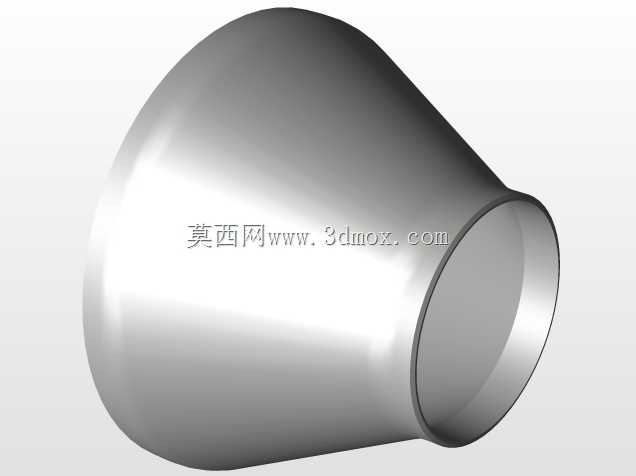

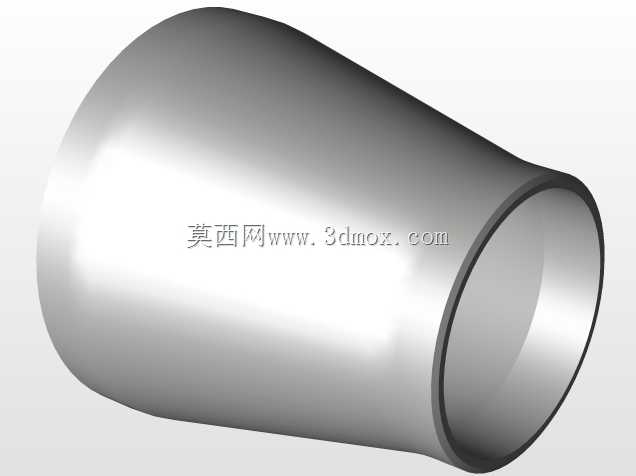

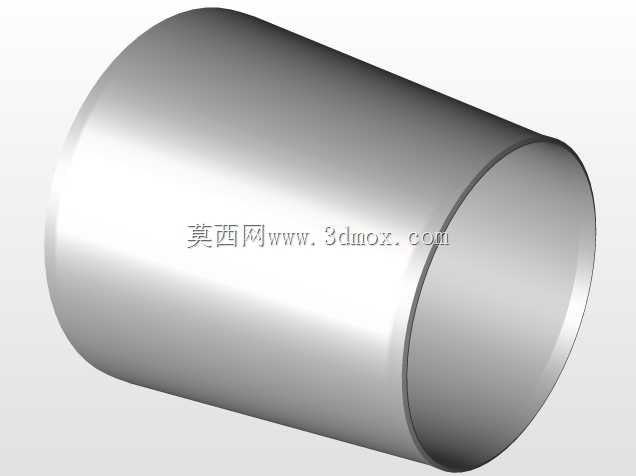

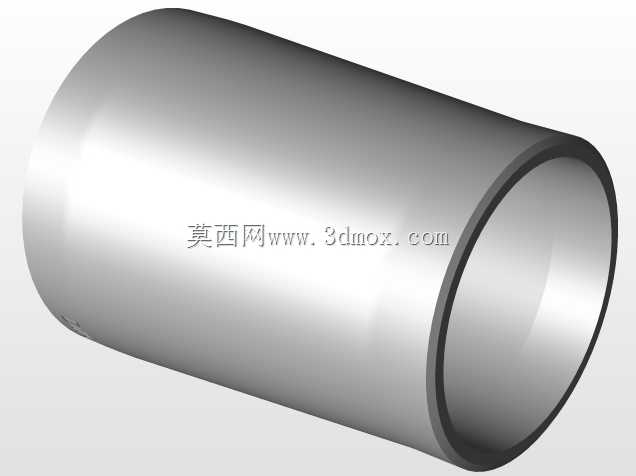

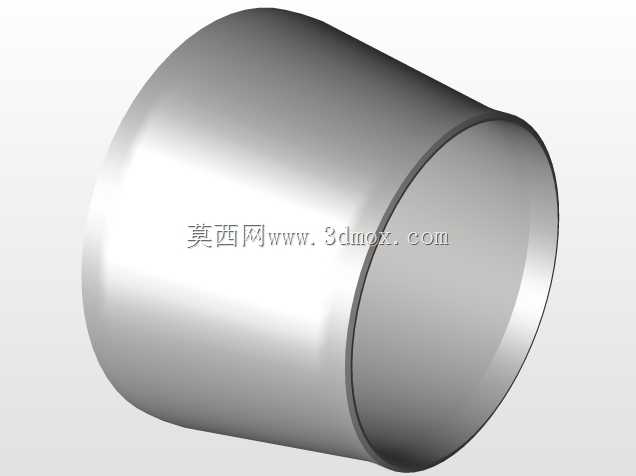

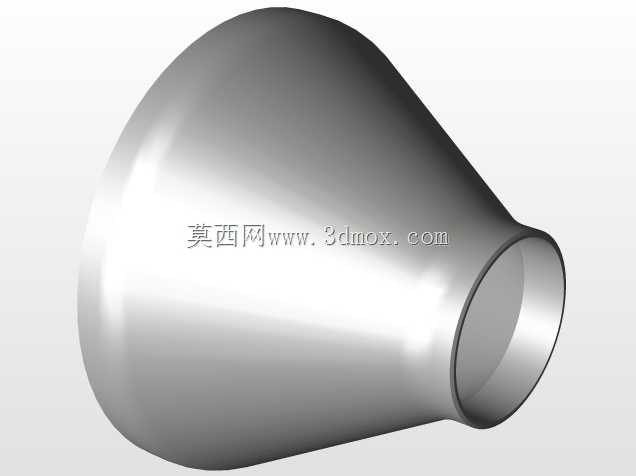

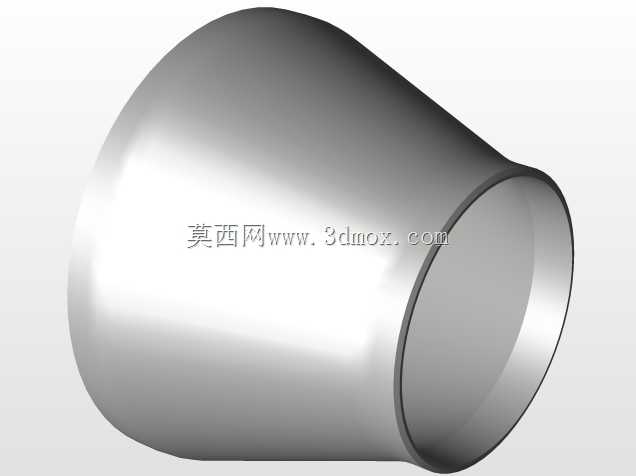

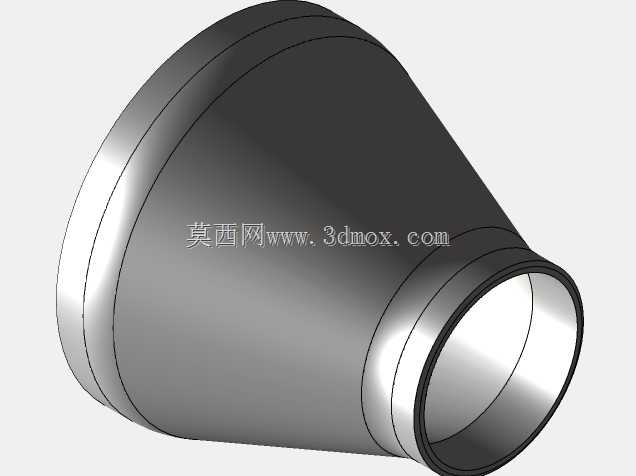

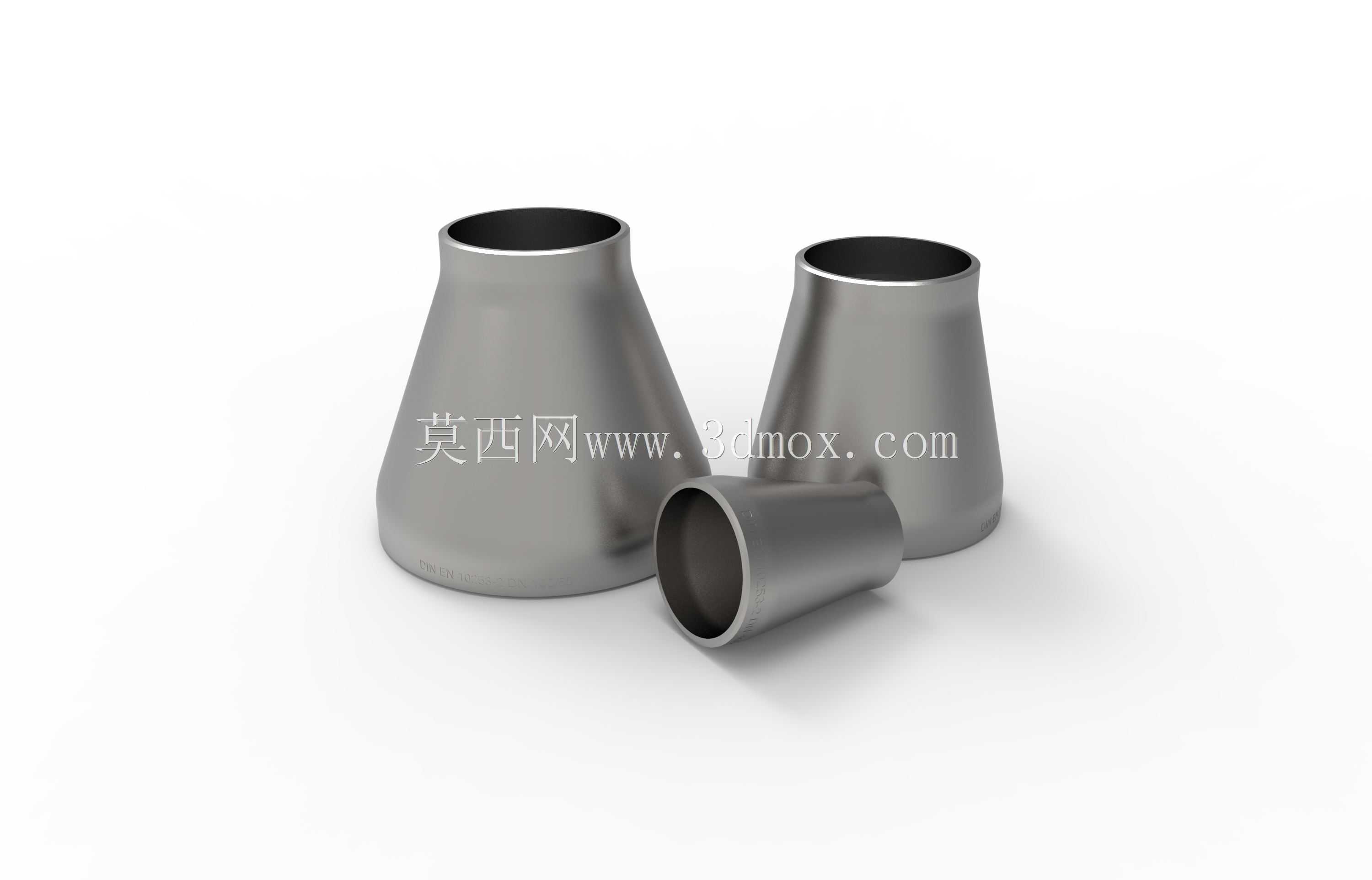

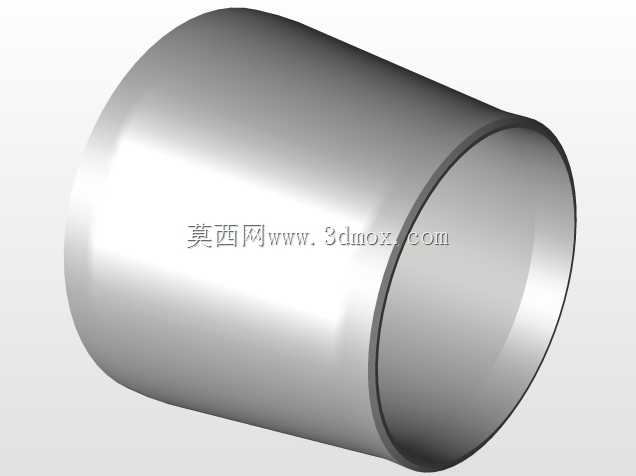

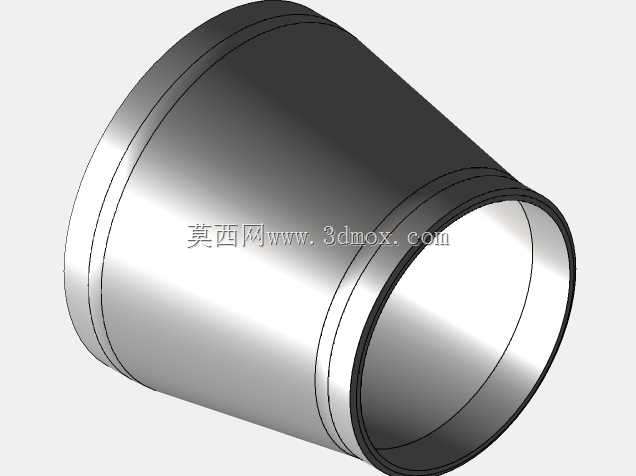

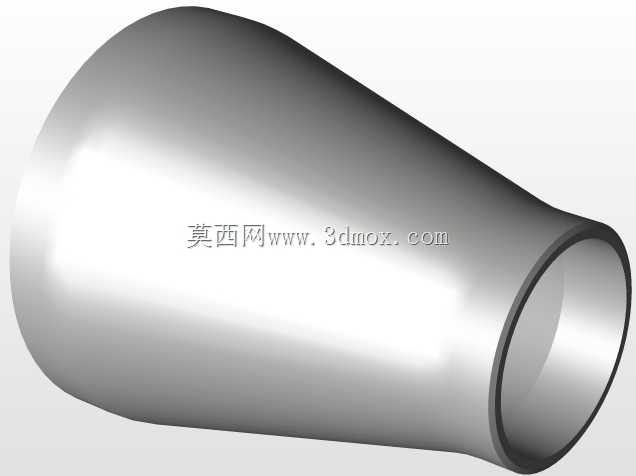

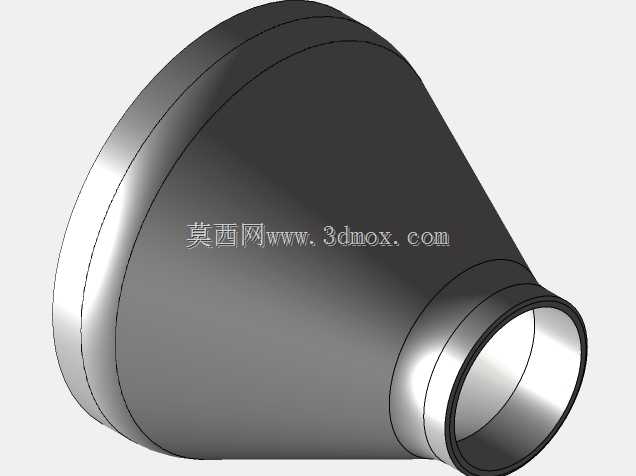

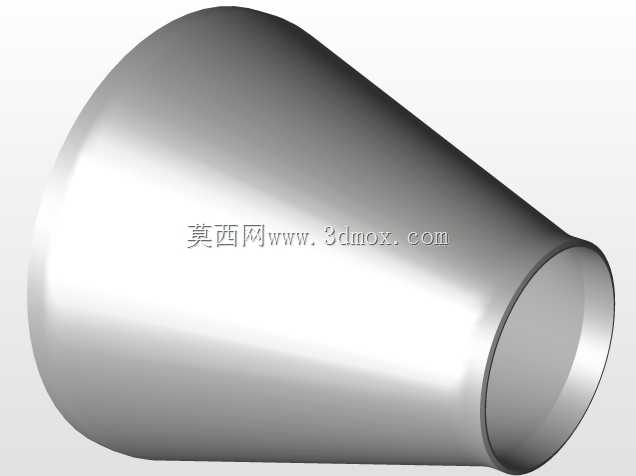

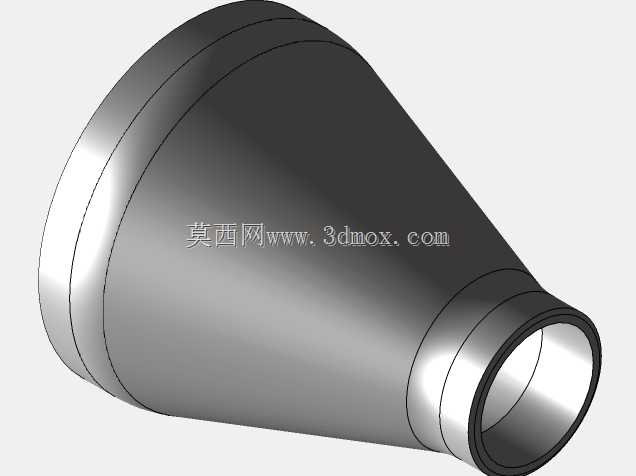

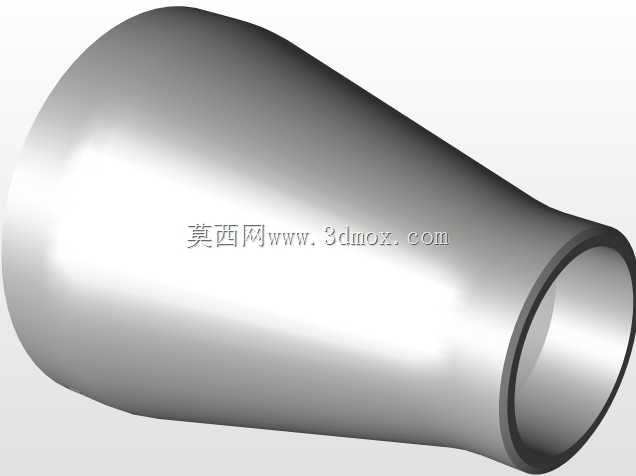

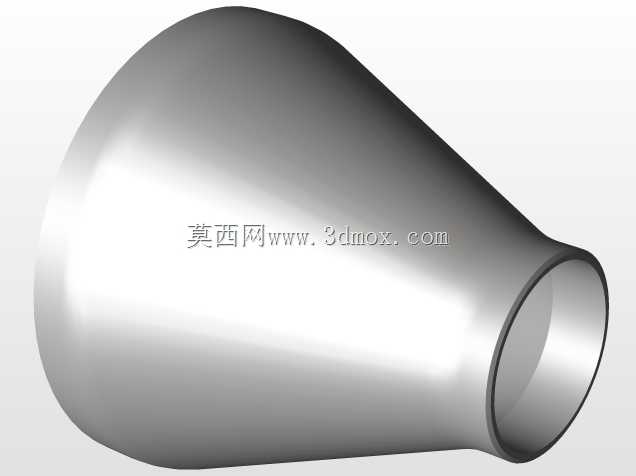

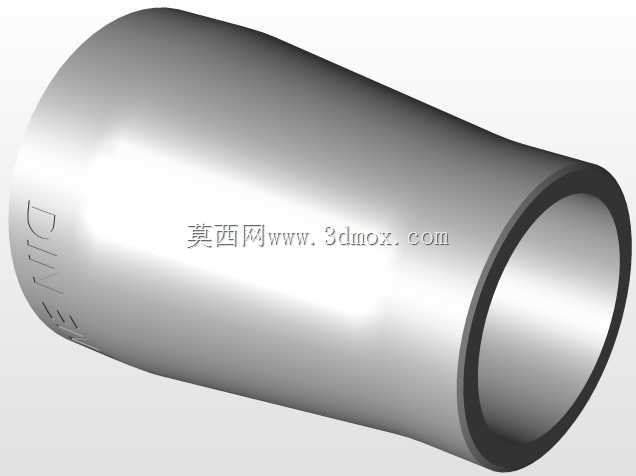

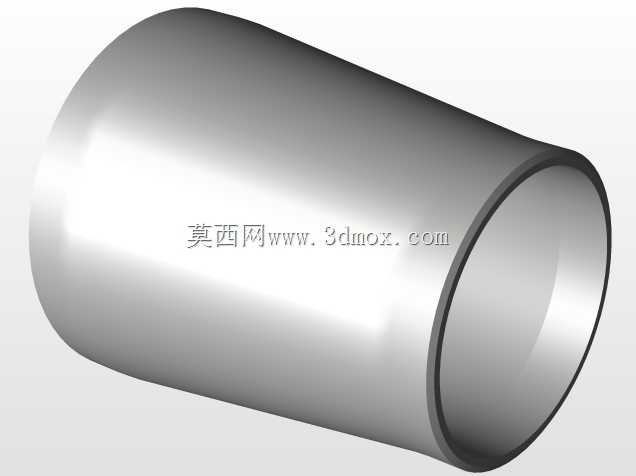

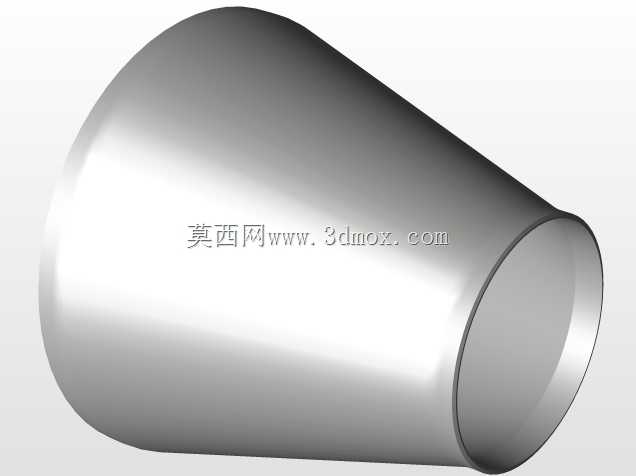

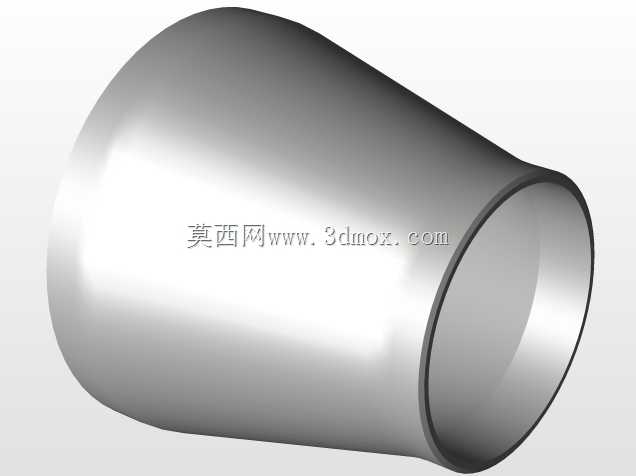

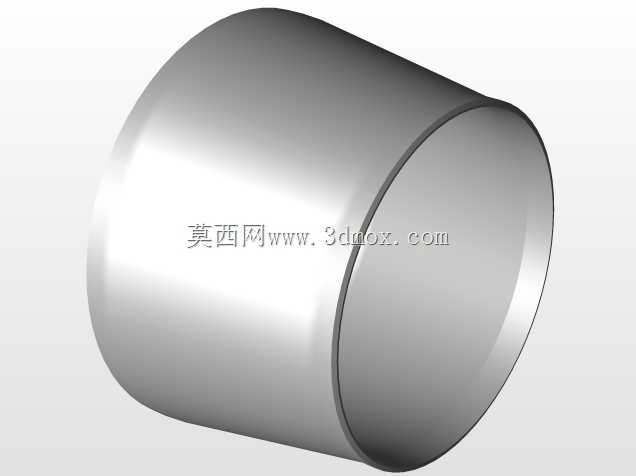

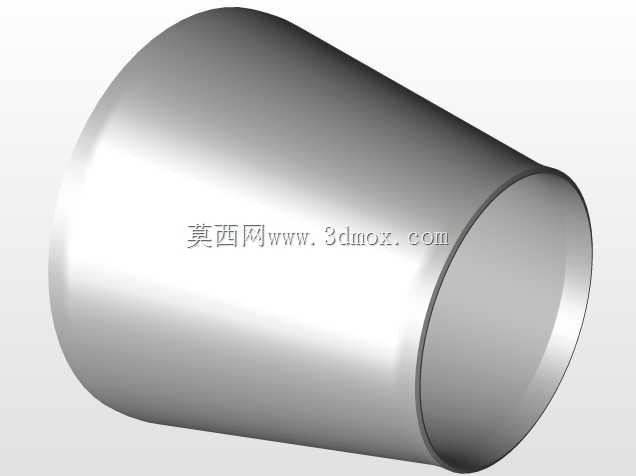

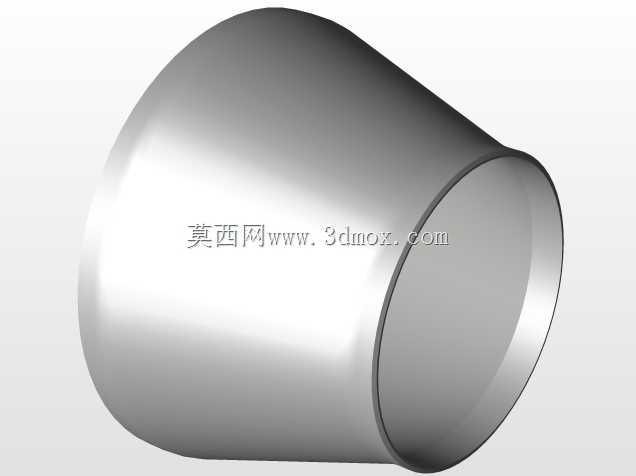

在化工流体输送、市政给排水、工业制程管路搭建的现场，异径接头是调整管路通径、匹配不同口径设备接口的核心配件，这款同心缩径接头适配DIN EN 1253-2标准要求，覆盖DN15到DN500的通径转接范围，可满足不同压力等级的金属管路变径连接需求。从实际安装场景来看，这类同心异径结构多用于垂直布设的管路段，相比偏心异径接头，同心结构的中轴线完全重合，在垂直安装时不会出现介质偏流、局部积液的问题，尤其适合输送洁净流体、蒸汽或者需要定期排空的工艺管路，能避免变径位置残留介质造成的管路腐蚀或者介质交叉污染。设计阶段首先要保证变径段的锥度过渡平滑，不能出现截面突变的结构，否则介质流经时会产生局部涡流，不仅会增大管路的沿程压力损失，长期带压运行下还会在变径位置形成冲蚀磨损，缩短接头的使用寿命。这款接头的两端接口尺寸严格匹配对应公称通径的管道外径公差，焊接连接端预留了标准的坡口角度，现场施焊时能保证焊道熔深均匀，不需要现场二次加工坡口，能有效缩短管路安装的施工周期。外形上采用无额外凸起的光滑锥面结构，外壁没有多余的结构棱角，做管路防腐保温层包覆时能紧密贴合接头外壁，不会出现保温层空鼓、防腐层漏涂的死角，适合户外架空或者地埋敷设的管路使用。安装边界上需要注意，同心异径接头不能直接安装在泵组的水平进口段，否则会在变径位置形成气囊，造成泵组气蚀，这类场景下需要搭配偏心异径接头使用，而在垂直管段、设备出口的垂直变径位置，这款同心接头的流道对称性优势就能充分发挥，介质从大端流向小端时流速平稳提升，从小端流向大端时流速平缓降低，不会对管路造成额外的流体冲击。接头的壁厚匹配对应公称压力的管路标准，变径段的壁厚做了等强度过渡处理，不会因为锥面拉伸造成局部壁厚减薄，能承受和两端连接管道一致的工作压力，不需要在变径位置额外做补强结构。在三维建模过程中，严格按照德标规定的锥度比例、接口长度、坡口尺寸构建模型，两端接口的同轴度公差控制在标准要求范围内，装配到管路总成中时不会出现接口错位、装配干涉的问题，设计人员在做管路排布时，可以直接调用模型完成管路装配校验，提前预判安装空间是否足够，避免现场施工时出现接头和周边支架、其他管路碰撞的问题。
