滚轮摆杆式行程限位检测开关结构

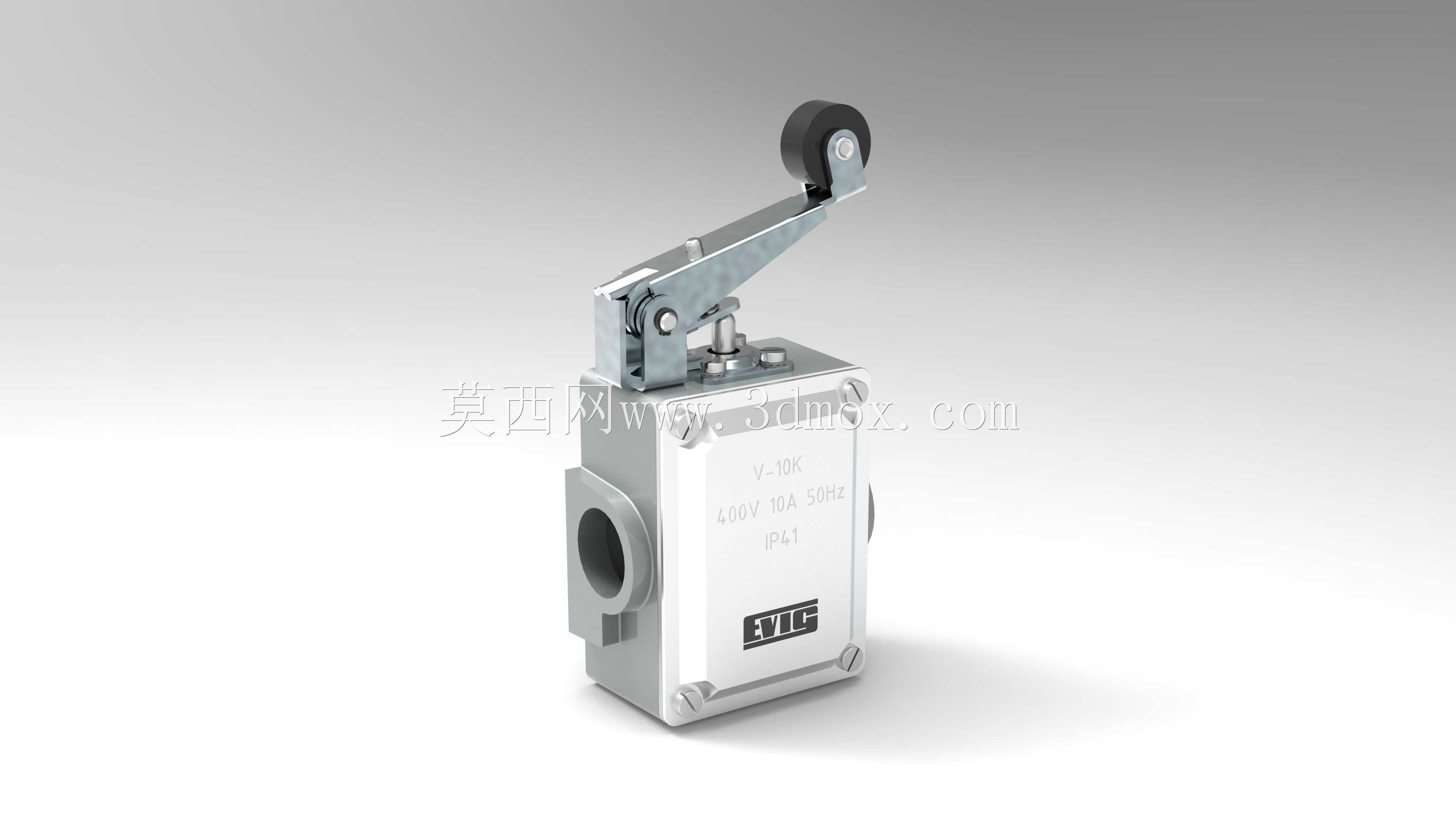

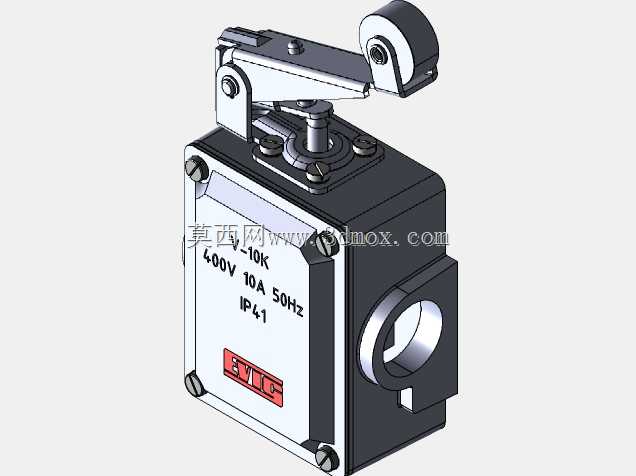

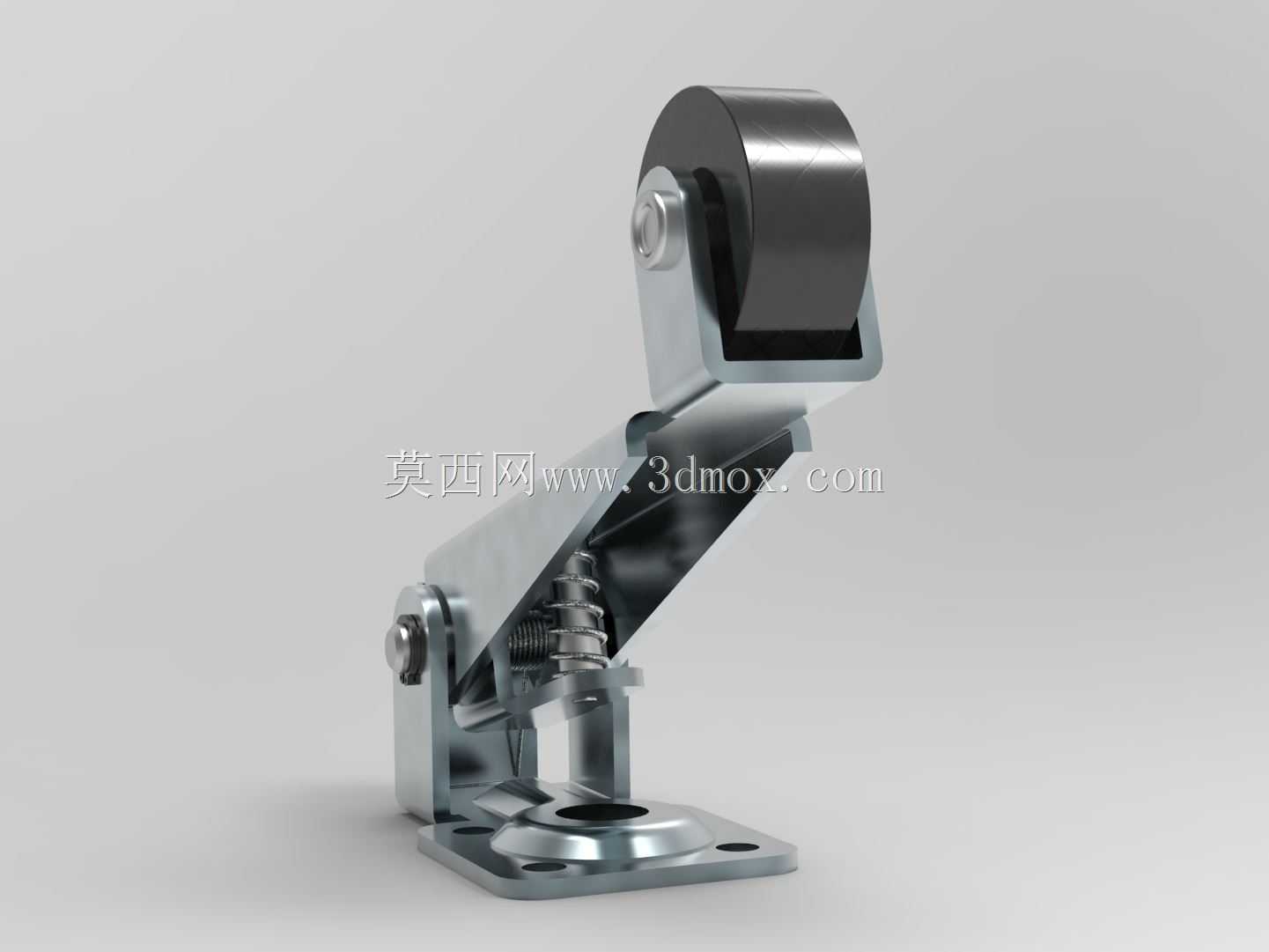

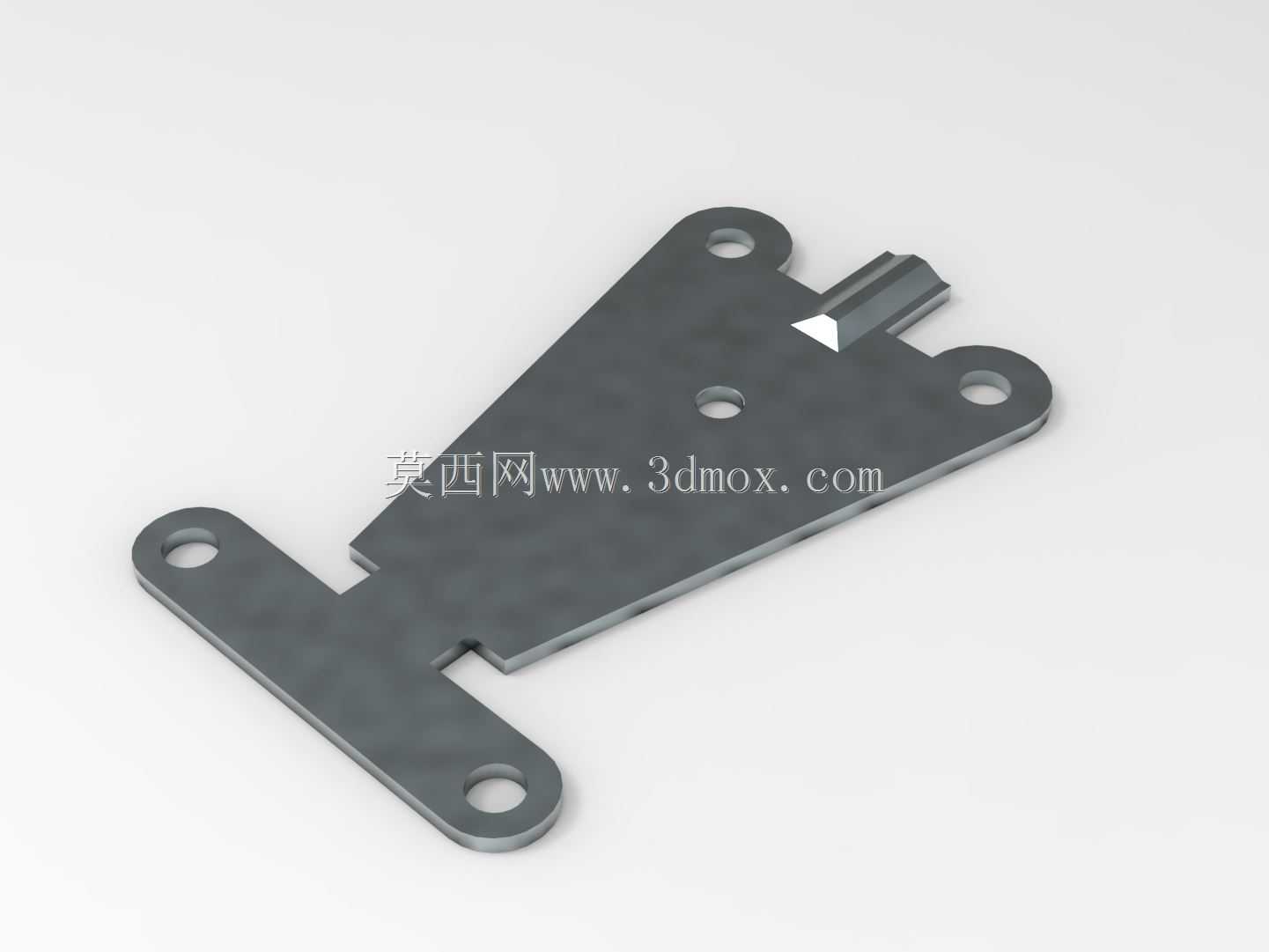

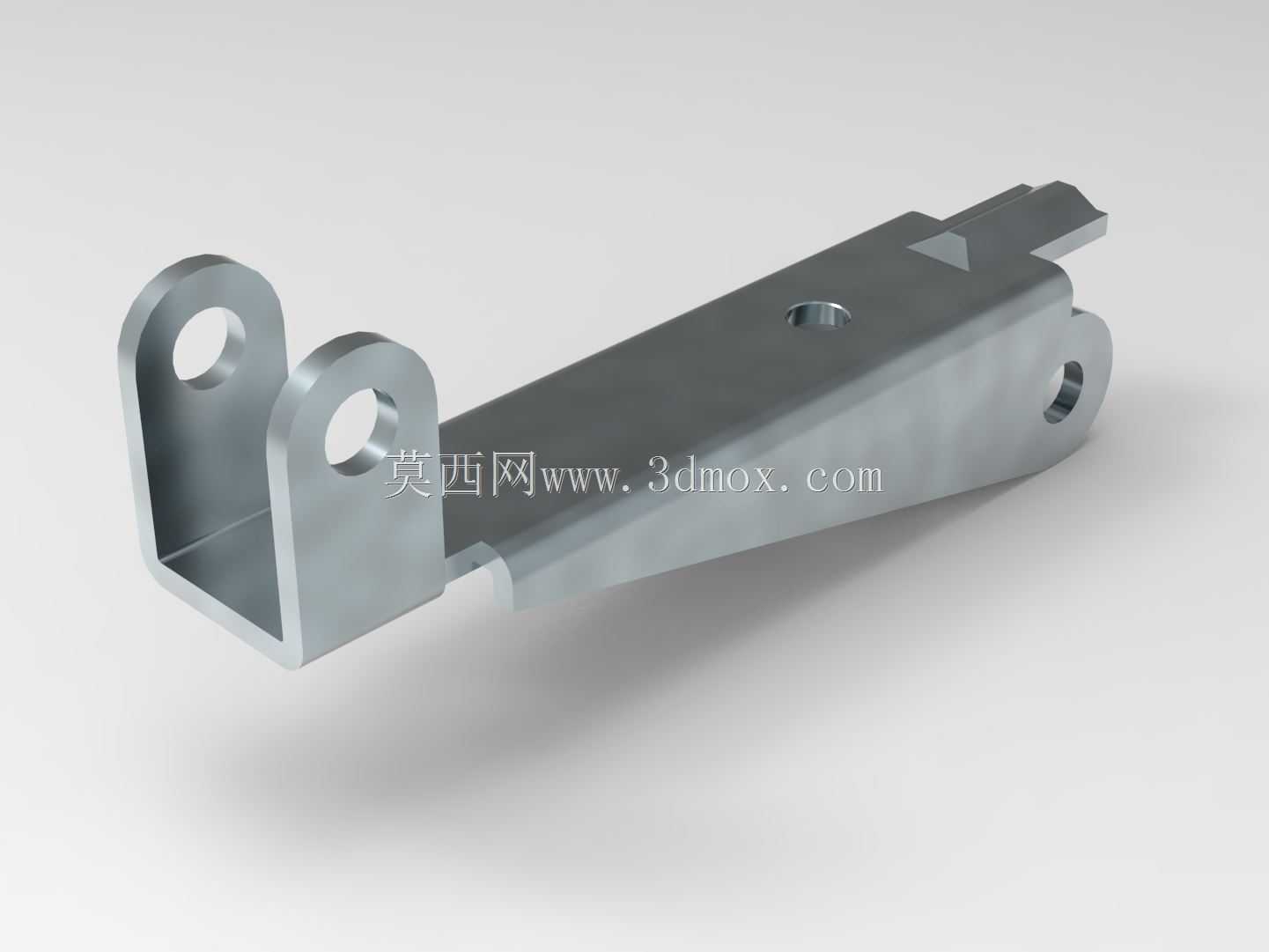

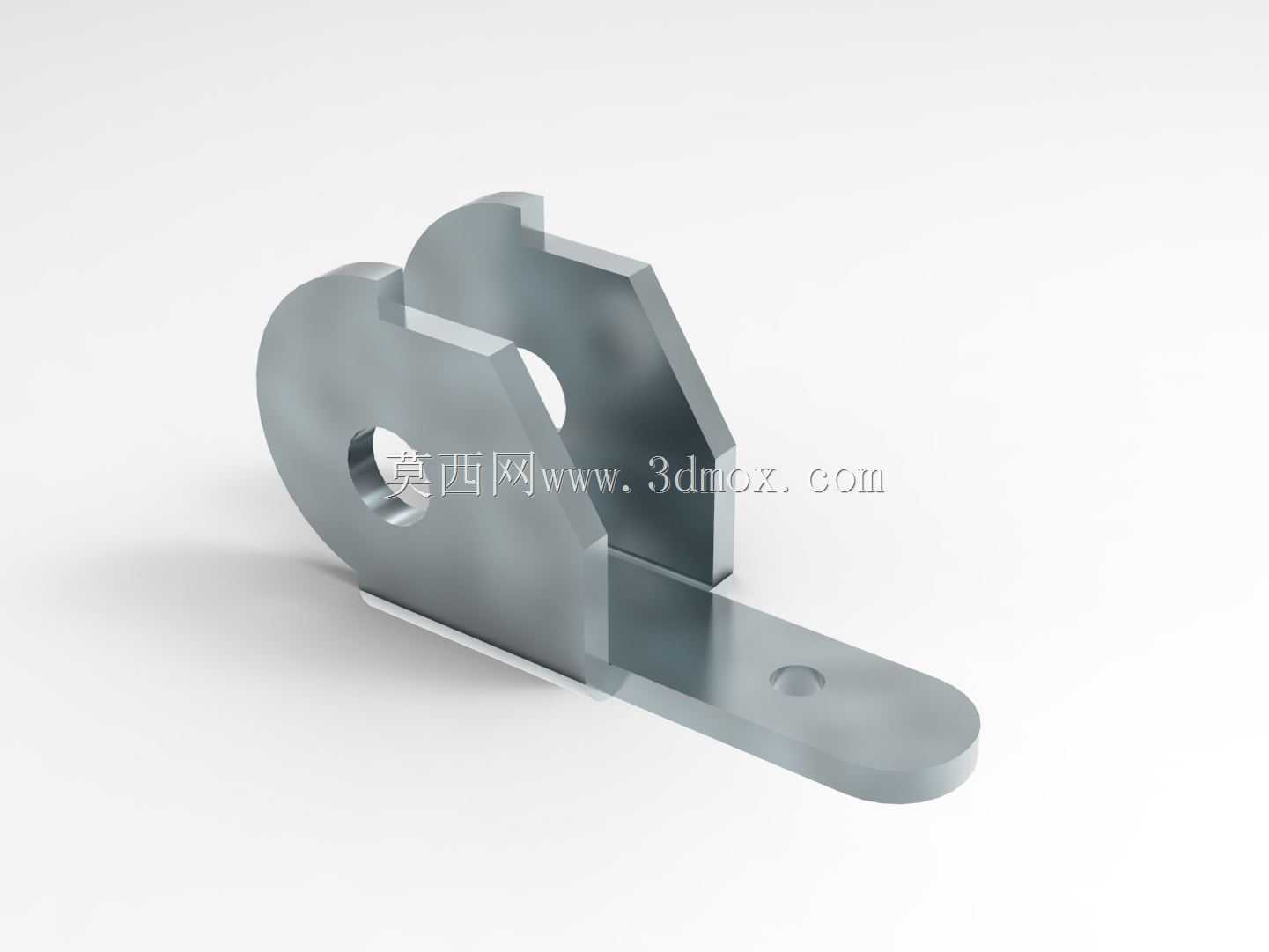

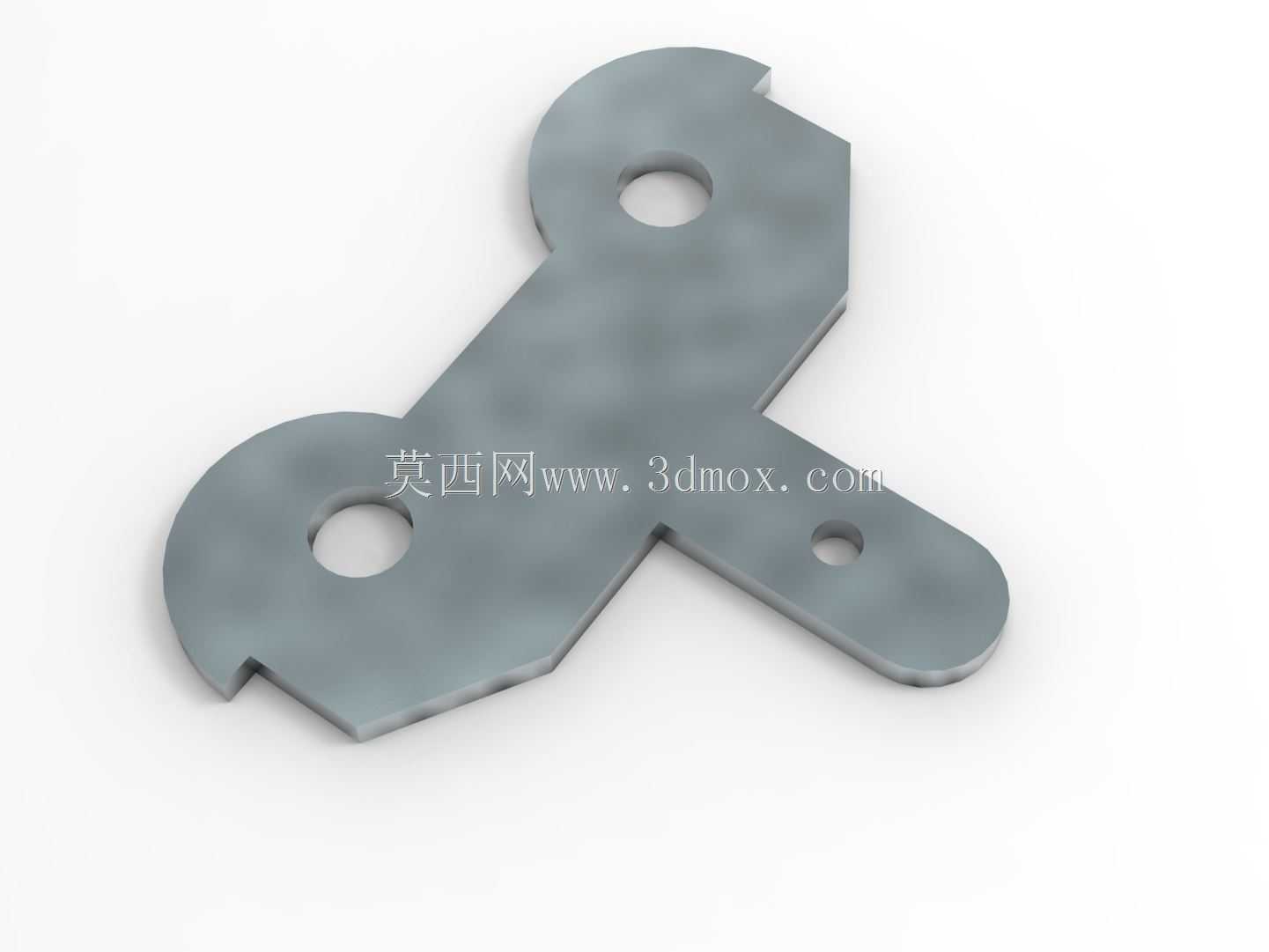

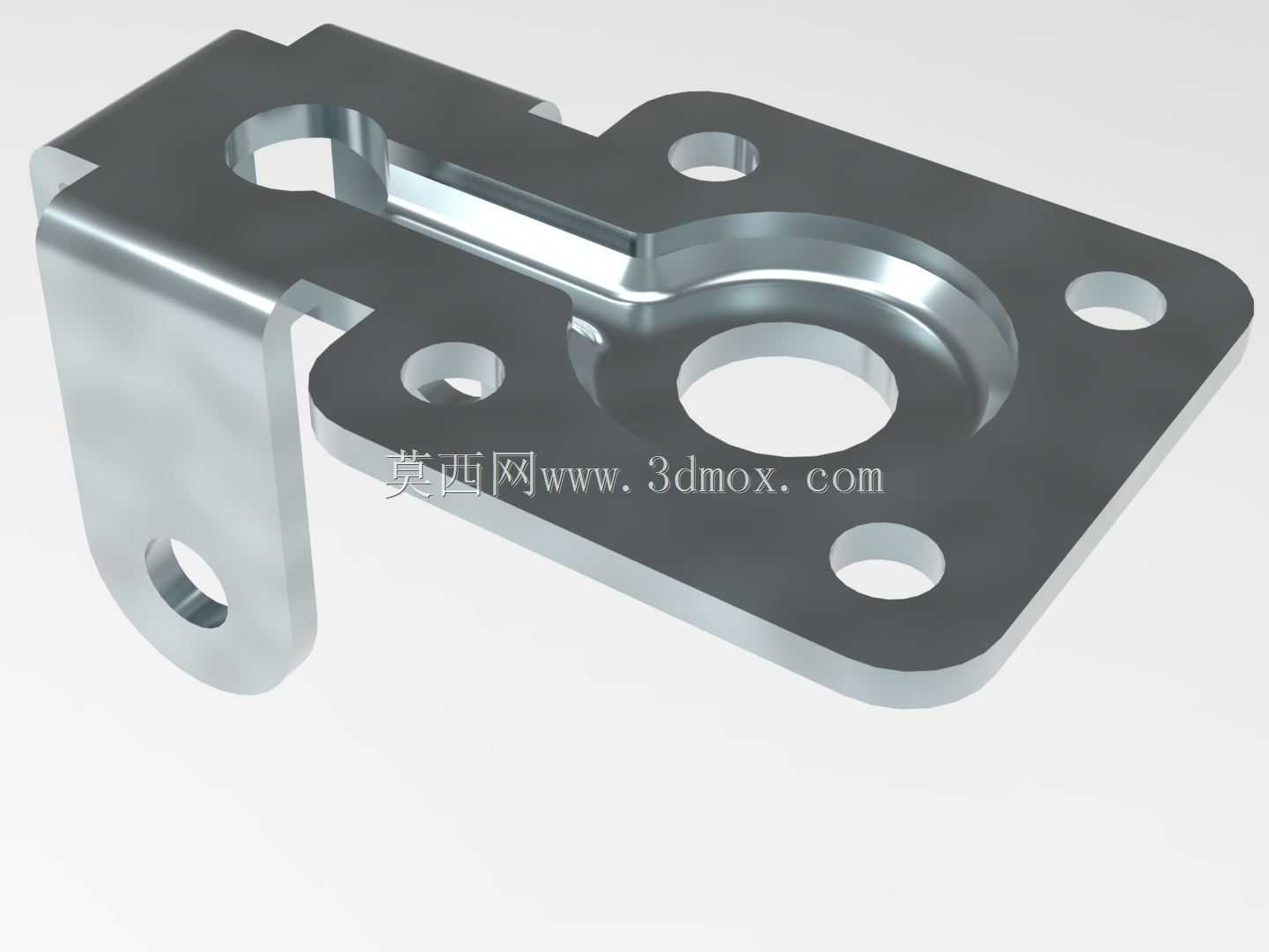

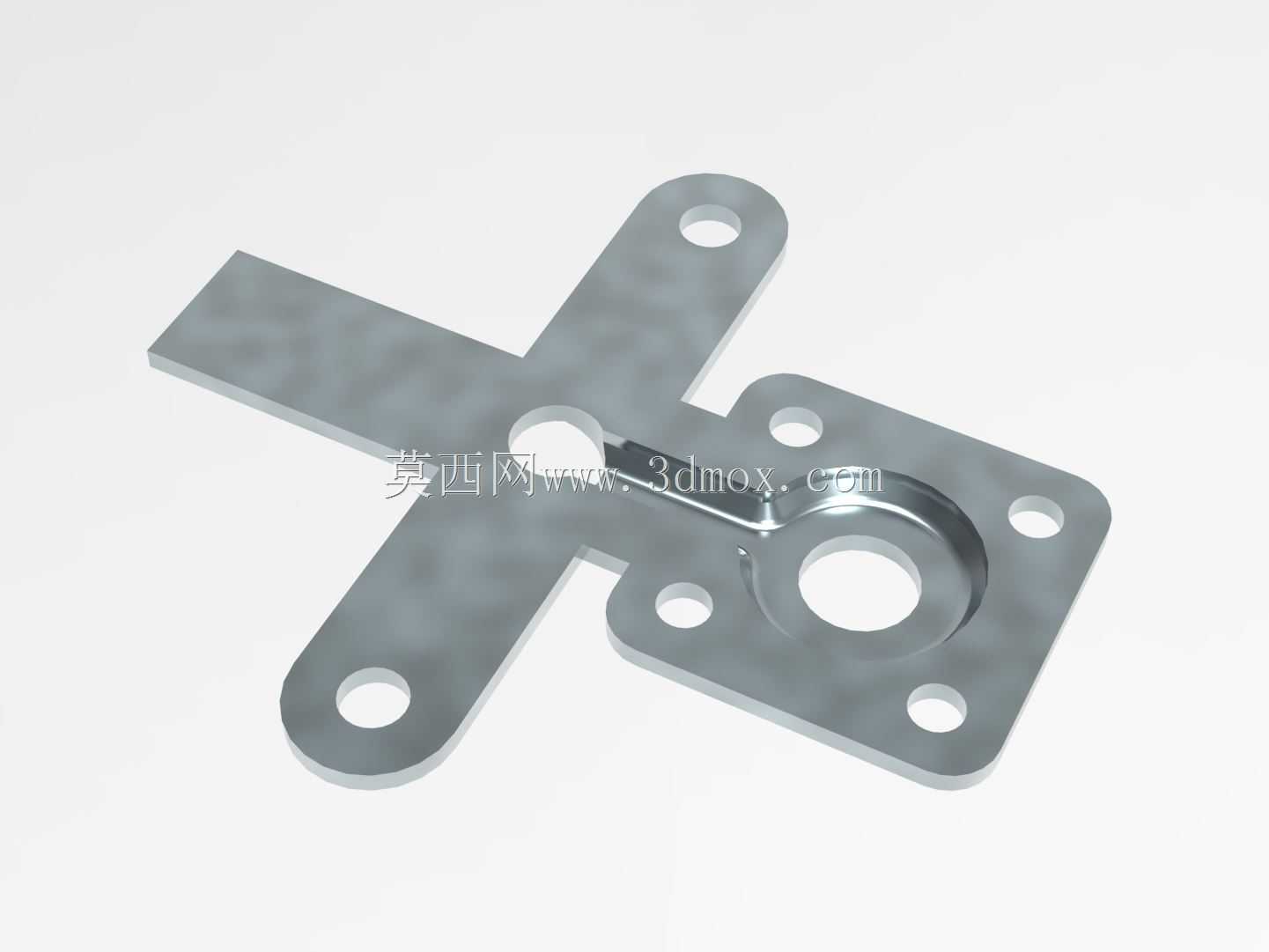

这款滚轮摆杆式限位检测元件，常被布置在自动化生产线的工位端点、输送线的行程边界、机床运动轴的极限位置，以及起重设备的行走限位段，用来捕捉运动部件的到位信号，触发后续的电路通断动作，避免机构超程运行引发碰撞、过载等故障。从结构设计来看，主体采用方形密封壳体，侧面预留穿线孔用于线缆接入，壳体边角做了紧固包边处理，能适配车间多尘、有少量切削液飞溅的常规工业环境，防护等级满足普通工业场景的使用需求。顶部的摆杆组件采用铰接式设计，摆杆末端的滚轮采用耐磨材质，运动部件触碰滚轮时，摆杆绕铰接轴转动，带动壳体内部的触点机构完成通断切换，滚轮的滚动接触形式能减少触碰过程中的滑动摩擦，既降低摆杆的磨损速率，也能让触发动作更顺滑，避免卡滞导致的信号误判。安装层面，壳体底部预留了标准安装孔位，安装时可根据现场触发位置的高度差，调整摆杆的初始角度，适配不同的触发行程需求，整体安装边界紧凑，不需要占用过大的安装空间，可直接固定在设备机架的型材板或者安装支架上，不需要额外设计复杂的转接结构。在实际选型应用中，这类开关常作为设备的硬限位保护元件，和软限位的程序检测形成双重防护，当运动部件运行到预设极限位置时，首先触发软限位减速，若程序出现异常未及时停机，摆杆被触碰后直接切断动力回路，强制设备停止运行。内部触点结构采用瞬动设计，触发时触点切换速度快，不会因为摆杆缓慢移动出现触点拉弧现象，能有效延长触点的使用寿命，适配频繁触发的工位使用需求。摆杆的长度和滚轮的直径经过匹配设计，既保证足够的触发触碰范围，也不会因为摆杆过长导致刚性不足，在高速触碰时出现弯折变形。壳体外部的标识区域清晰标注了触点接线定义，现场接线时可直接对应标识完成线缆压接，不需要额外查阅手册确认接线点位，能减少现场安装的调试时间。
