创意卷式多孔接线座结构设计

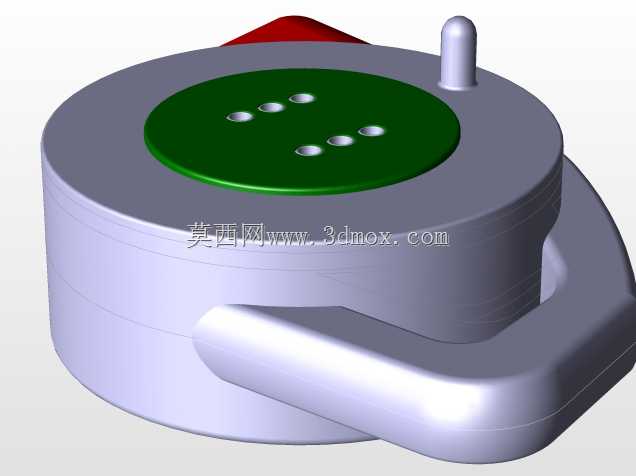

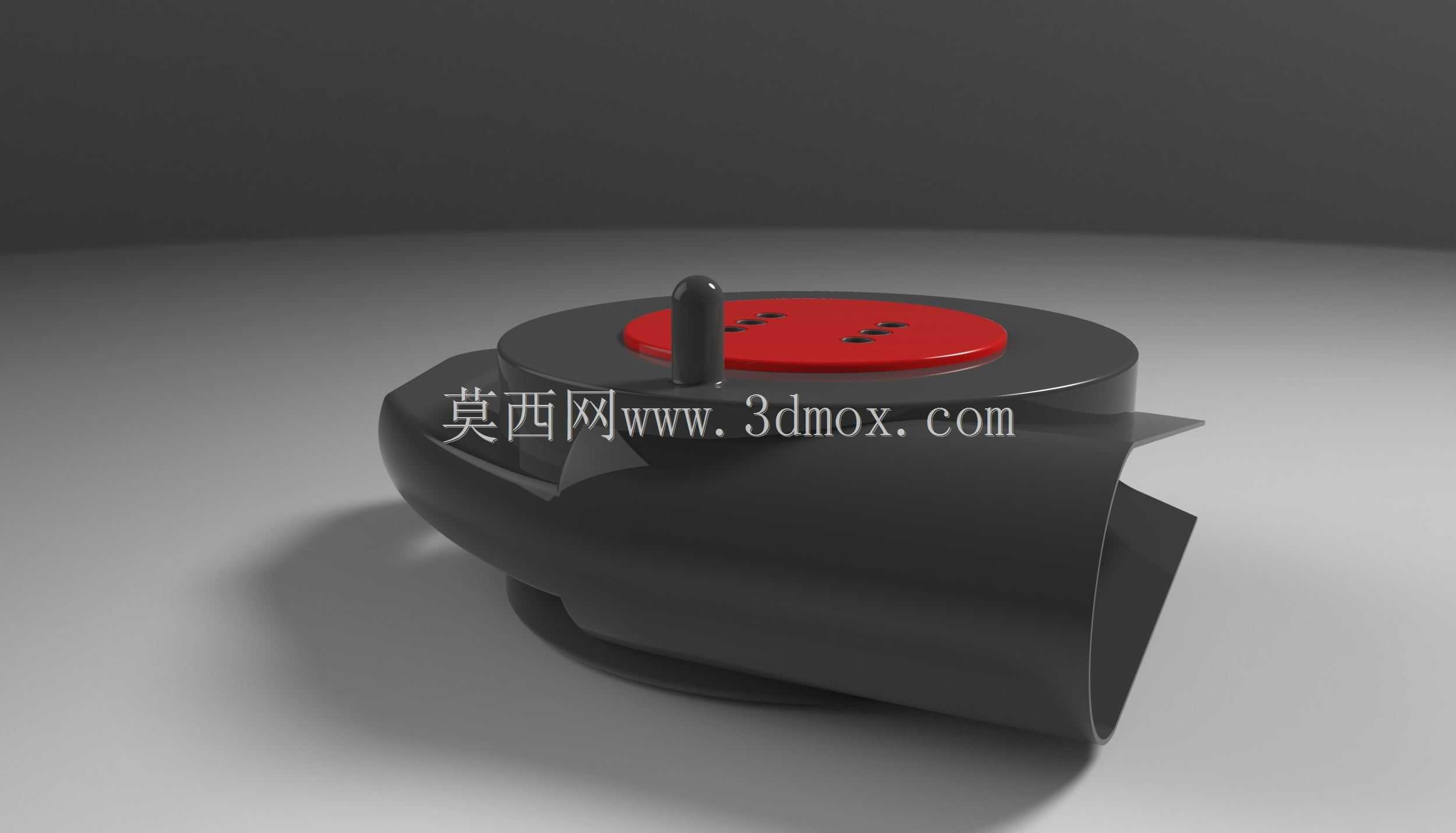

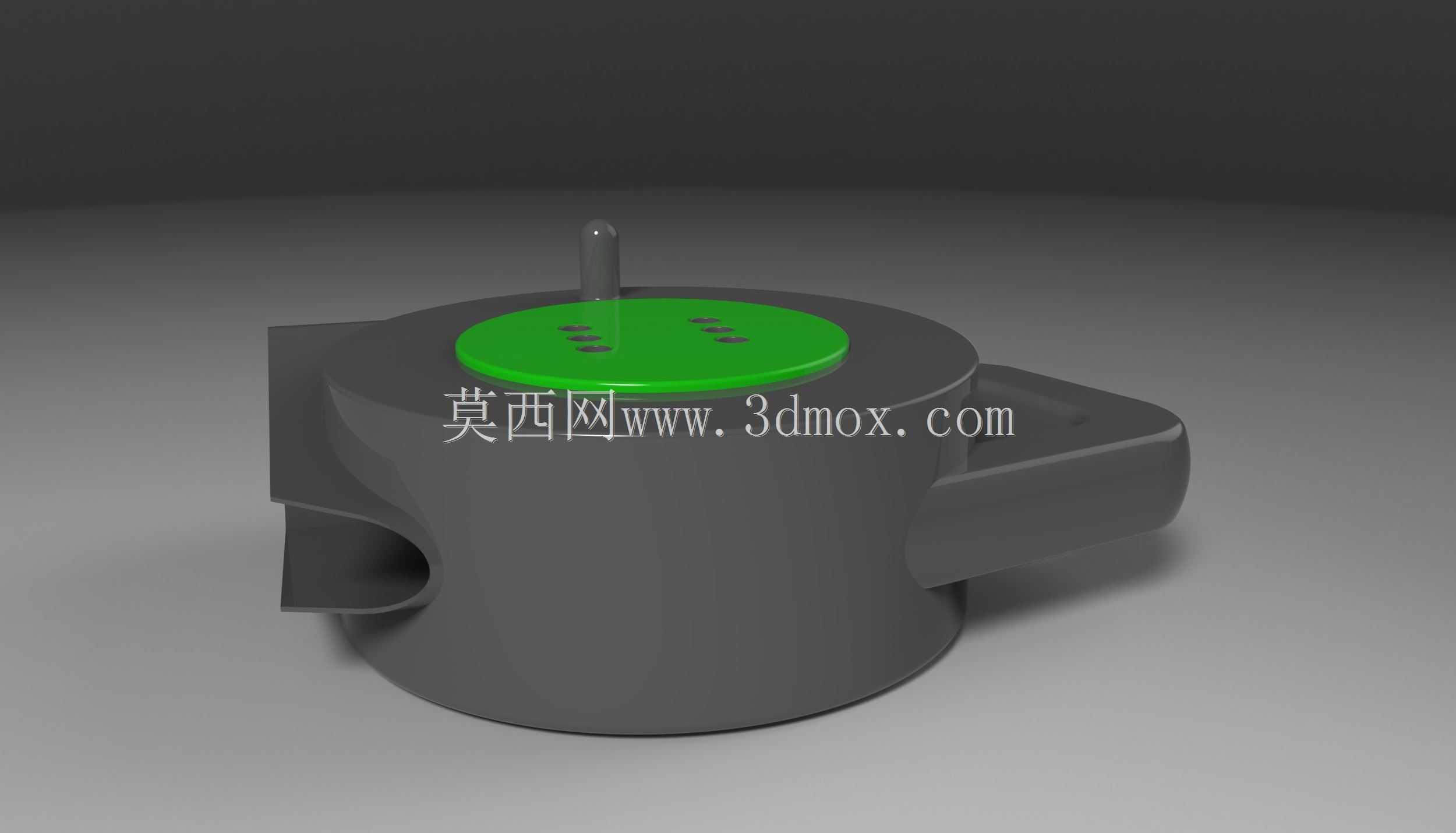

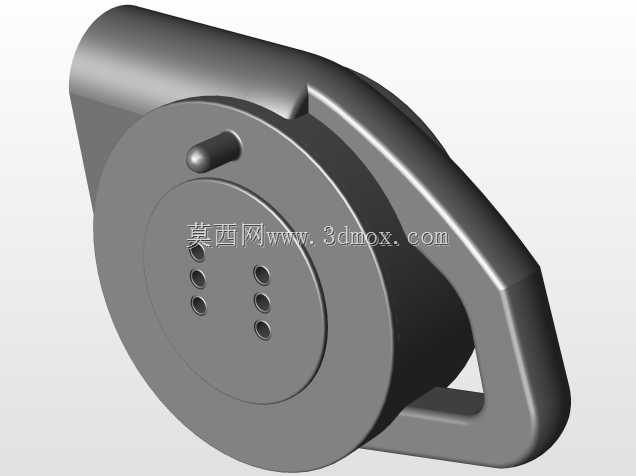

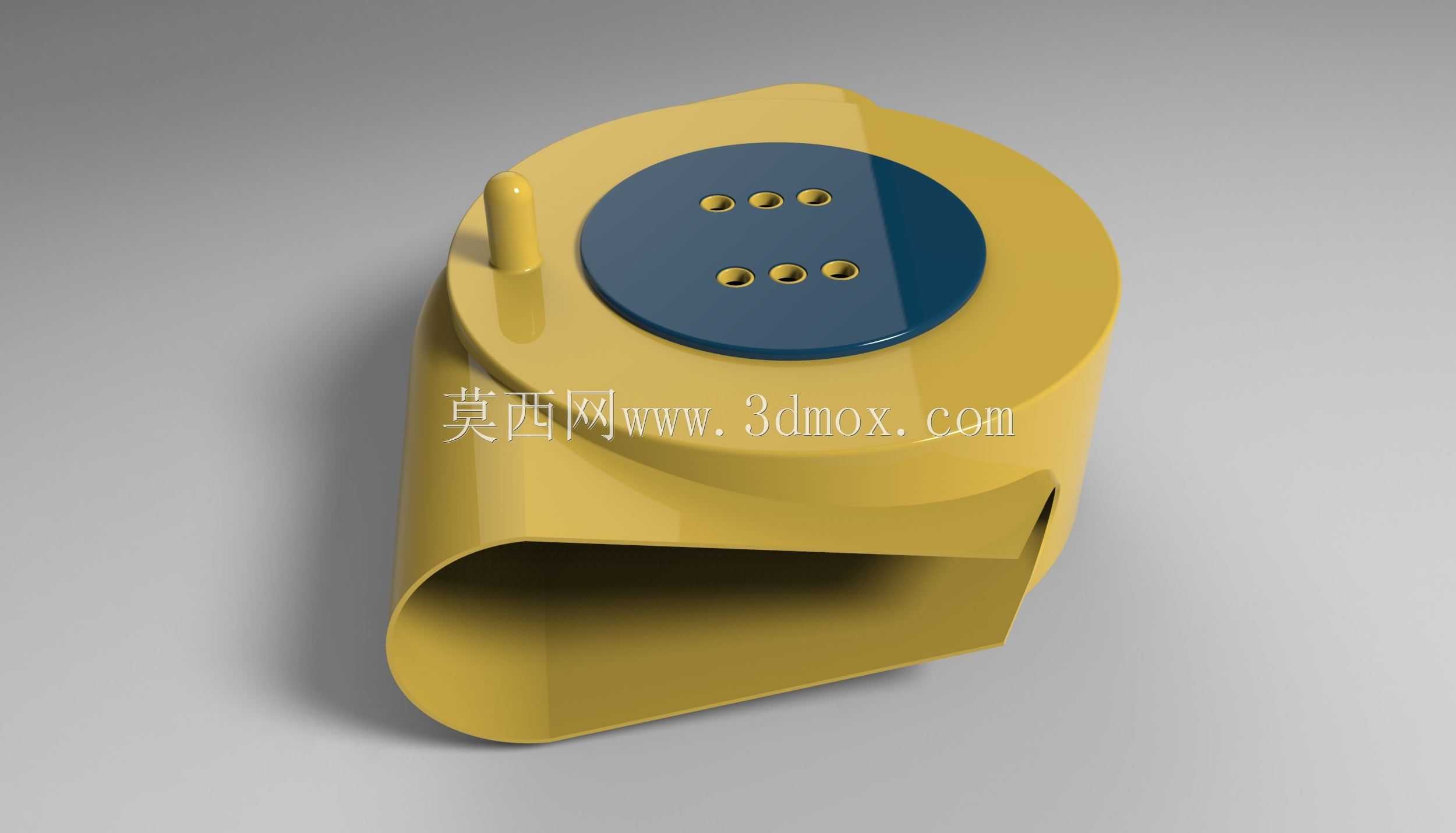

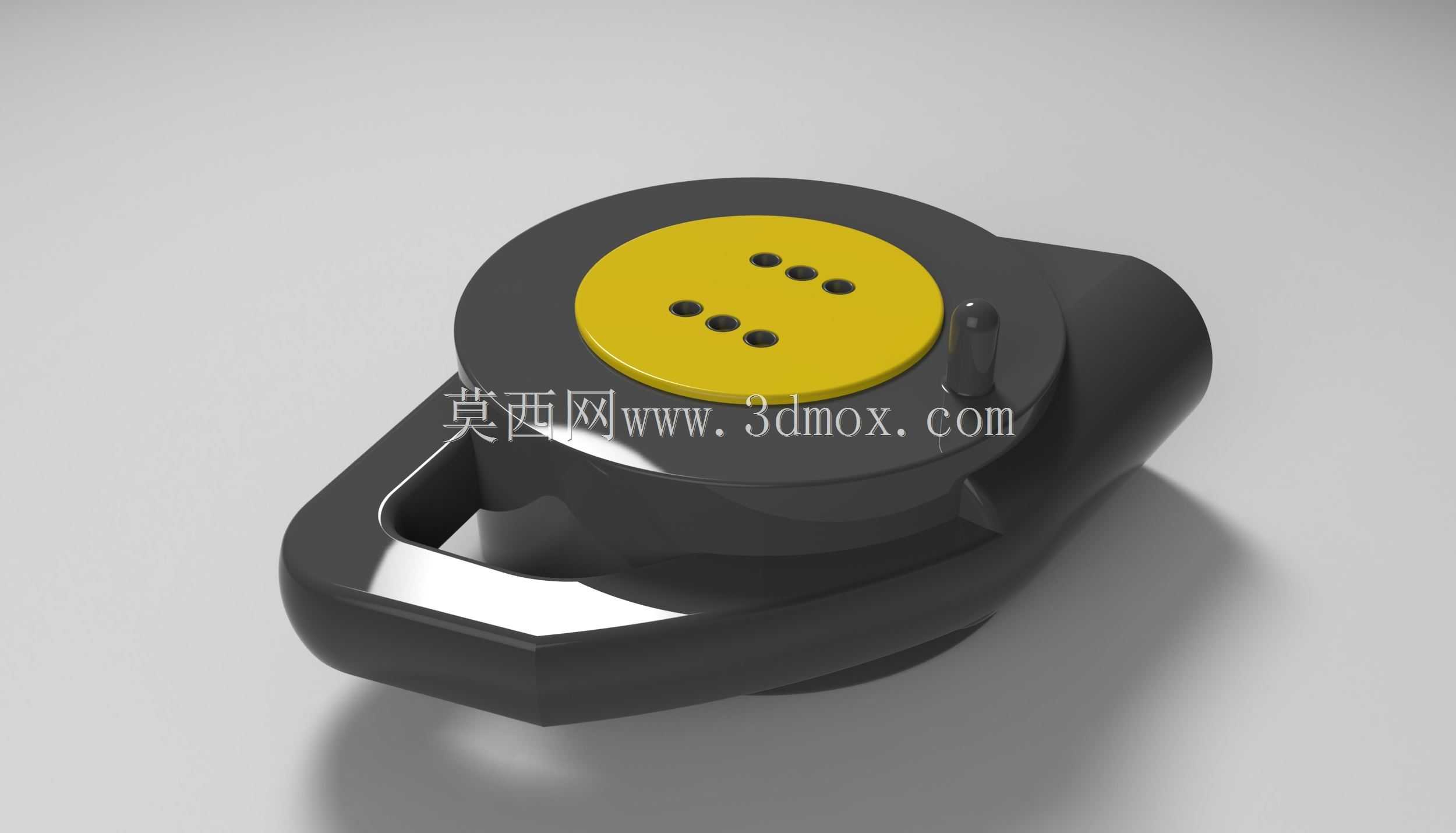

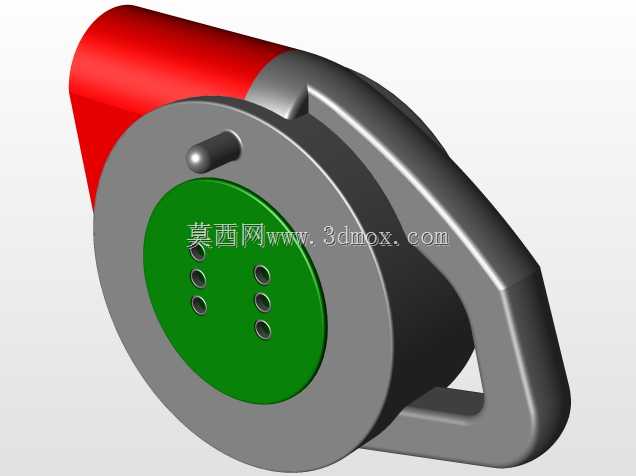

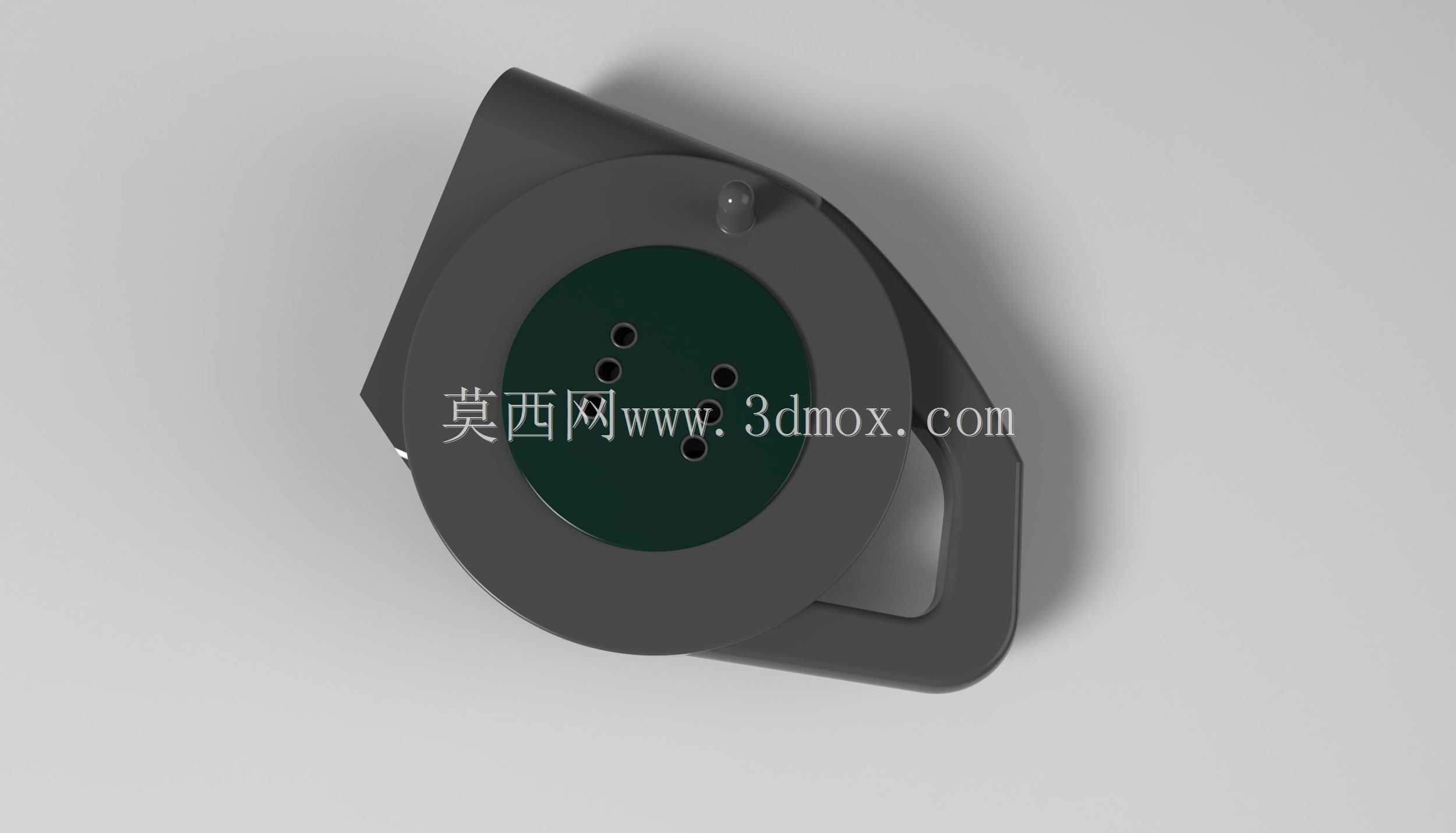

这款卷式多孔接线座的设计，最初是针对桌面工位狭小空间的布线痛点展开的，常规方形接线排往往占用平整桌面空间，边角突出还容易磕碰，在实验室测试台、小型创意工作室的桌面布线场景中，这类异形结构的接线载体反而更适配不规则的桌面边角区域。从功能特性来看，顶面设置的六个接线孔位采用两排对称排布，单孔适配常规4平方毫米以内的导线接入，侧边凸起的柱状结构是接地端子的延伸位，能在接线时快速区分强电与接地回路，避免接线时的相序混淆。卷式的主体结构并非单纯的造型创意，卷曲形成的下部空腔可以直接卡在桌面厚度15-30毫米的桌沿位置，不需要额外打孔安装，也不用粘贴固定，依靠结构自身的卡扣张力就能稳定固定在桌沿侧面，把原本占用桌面平整区域的接线位转移到桌沿侧边，能释放出更多桌面操作空间，这一点在小型电子装配工位、手绘工作台这类对桌面平整面积要求较高的场景中实用性很强。设计过程中首先确定的是安装边界，整体最大外径控制在120毫米以内，卷曲开口的宽度预留了5毫米的弹性形变余量，适配不同厚度的桌沿时不会出现卡接过松或者结构开裂的问题，顶面的接线面板采用下沉式设计，比主体外圈低2毫米，接入导线后接线端子的金属部分不会突出主体表面，避免日常使用时金属异物搭接造成的短路风险。主体的曲面过渡全部采用R3以上的圆角处理，没有尖锐棱角，即使人员在工位旁频繁移动磕碰，也不会造成剐蹭伤害。从结构强度角度考虑，卷式主体的壁厚设置为3毫米，选用常规阻燃ABS材质时就能满足日常接线的强度要求，不需要额外加设加强筋，曲面自身的弧面结构就能提供足够的结构刚性，承受常规的导线拉拽力不会出现形变。顶面的深蓝色面板是独立的可拆卸结构，后期维护时可以直接拆开面板调整内部接线铜排的位置，不需要整体拆解固定结构，降低了后期线路调整的操作难度。这类结构的接线座除了桌面工位使用，也可以适配小型设备的侧边布线场景，卡在设备外壳的折边位置就能作为外接扩展接线位使用，不需要在设备外壳上额外开孔安装接线端子，适合小型试验设备的临时线路扩展使用。
