机用虎钳传动调节螺杆结构设计

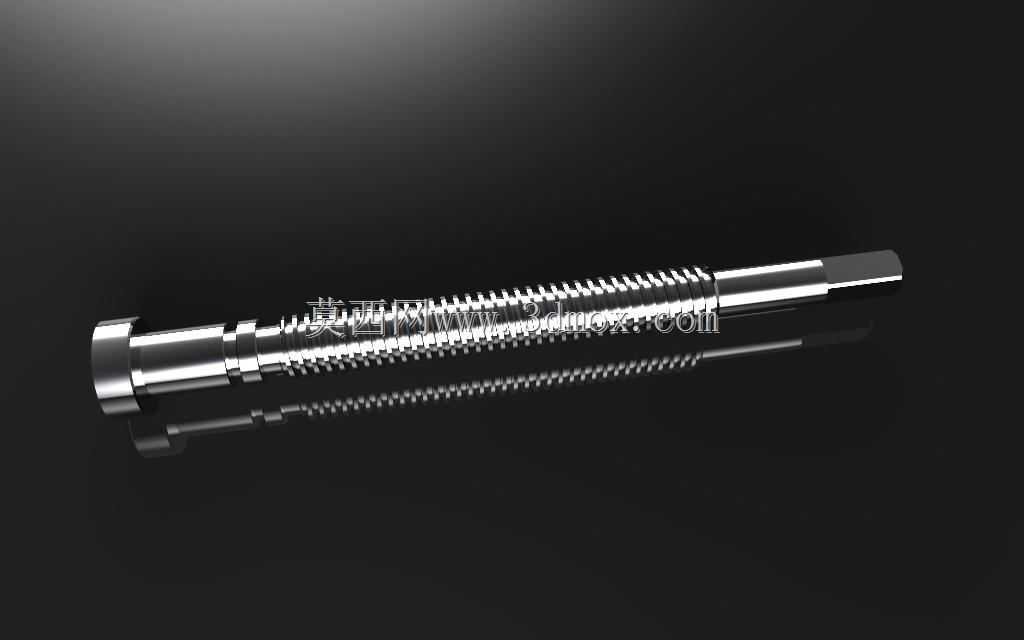

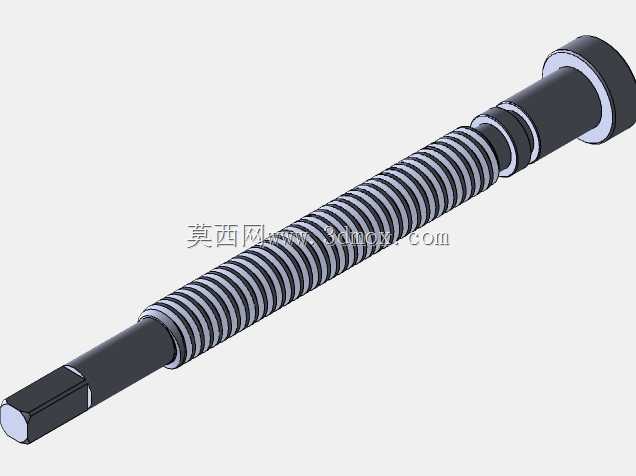

这款虎钳螺杆是台虎钳实现工件夹紧动作的核心传动构件，在钳工作业、机加工装夹场景中承担着动力传递与行程调节的关键作用，日常操作中转动螺杆端部的方头结构，就能带动活动钳身沿固定导轨做直线往复移动，实现对不同尺寸工件的夹紧与松脱动作。从结构设计逻辑来看，螺杆整体采用阶梯轴式布局，靠近端部的大直径轴段做了光轴处理，与固定钳身的安装孔形成间隙配合，承担螺杆转动时的径向支撑作用，避免螺杆受夹紧反力出现弯曲变形；中间长段为梯形传动螺纹，这类螺纹牙型强度高、传动效率适中，具备良好的自锁性能，夹紧工件后不会因切削振动出现松脱退牙的问题，能稳定维持夹紧力；末端的方头结构匹配标准扳手的卡口尺寸，操作时受力均匀，不会出现打滑圆角的问题。设计过程中需要严格控制螺纹段的同轴度公差，保证螺杆转动时活动钳身移动平顺无卡滞，光轴支撑段的表面粗糙度要控制在合理范围，降低转动过程中的摩擦损耗，延长整体使用寿命。安装边界上，螺杆的光轴段长度要匹配固定钳身的安装座厚度，螺纹段的有效行程要覆盖虎钳的最大开口尺寸，端部方头的伸出长度要满足扳手操作的空间需求，避免转动扳手时与钳身结构发生干涉。在实际生产应用中，这类螺杆除了适配标准台虎钳，还可经过尺寸调整后适配组合夹具、专用工装的夹紧机构，针对重载切削场景，还可以通过加大螺纹公称直径、提升轴段刚度的方式优化承载能力，满足大切削力工况下的夹紧可靠性要求。螺杆尾部的限位结构设计也十分关键，要能限制活动钳身的最大移动行程，避免螺母脱出螺纹段导致钳身脱落，同时在光轴与螺纹段的过渡位置做圆角处理，减少应力集中，避免反复受交变载荷作用出现断裂失效。
