双电机双速定制齿轮变速箱结构

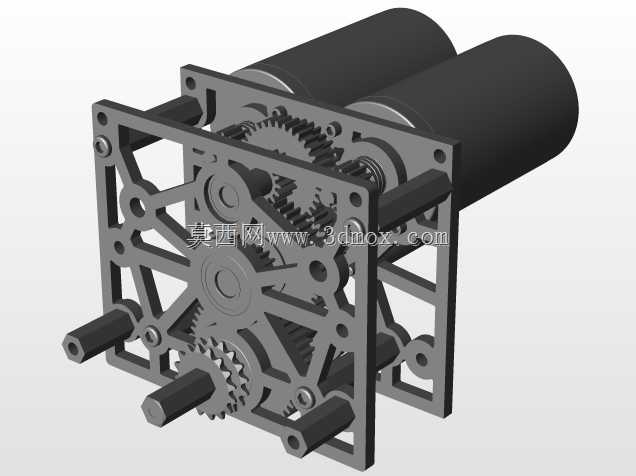

这款双电机输入的定速齿轮传动结构，最初是为小型竞技类移动机器人的动力输出场景开发的，核心解决单电机动力不足、单速传动无法兼顾起步扭矩与高速行进需求的痛点，在小型格斗机器人、轻量化巡检移动平台、桌面级竞技载具这类对动力密度、传动效率有严苛要求的场景中适配性极强。从结构设计逻辑来看，整体采用框架式镂空安装板作为承载基体，安装板上通过镂空减重孔在保证结构刚性的前提下尽可能降低整体自重，所有齿轮轴的安装孔位均做了同轴度公差预留，装配时可通过铜套或微型轴承实现轴系的径向定位，避免齿轮啮合过程中出现偏载打齿的问题。双电机平行布置在框架后侧，电机输出轴直接与初级减速齿轮啮合，省去了额外的联轴器结构，进一步压缩了整体轴向安装尺寸，动力经过多级定轴齿轮组传递后，从前端的输出轴向外输出，两档速比的切换通过齿轮组的啮合位置切换实现，不需要额外的外置拨叉结构，靠齿轮本身的滑移即可完成档位切换，结构紧凑度远高于常规的同功率减速箱。从安装边界来看，整体框架的安装孔位呈对称布置，可直接通过螺栓固定在机器人底盘的预设安装位上，输出轴的伸出长度预留了与行走轮、传动链轮的配合空间，不需要额外做轴伸的加长加工，电机的接线端朝向框架后侧，避开了前端传动区域的运动干涉，布线时可顺着框架侧边的走线槽固定，避免运动过程中齿轮剐蹭导线。设计过程中对每一级齿轮的啮合侧隙都做了适配调整，既保证正反转切换时的传动回差控制在极小范围内，又不会因为侧隙过小导致齿轮运转卡滞，框架的镂空结构同时兼顾了散热需求，长时间高负载运转时，齿轮啮合产生的热量可通过镂空区域快速散出，不需要额外加装散热结构。这类传动结构在选型适配时，可根据实际负载需求调整齿轮模数与电机功率，在保证安装尺寸不变的前提下覆盖不同的扭矩输出需求，对于做小型移动机器人传动系统设计的工程师来说，该结构的布局思路可直接复用，省去了从空白开始排布轴系、校核安装空间的大量工作，框架式的承载结构也方便后续做轻量化迭代，比如更换碳纤维板材作为安装基板，可进一步降低整体自重，提升载具的动力重量比。
