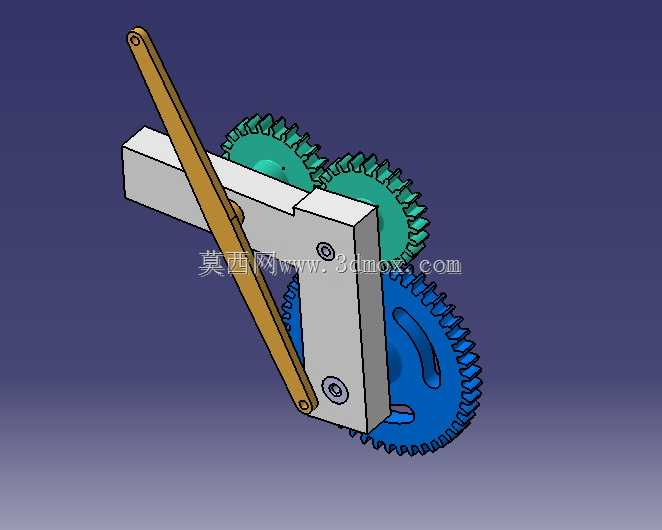

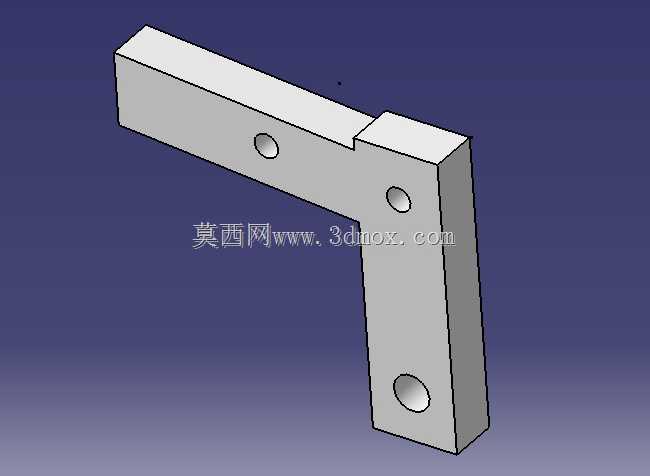

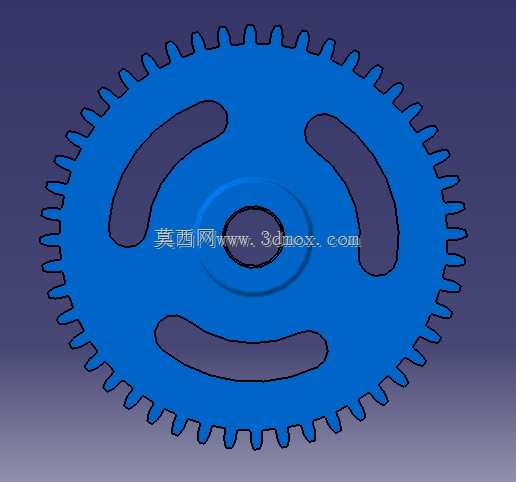

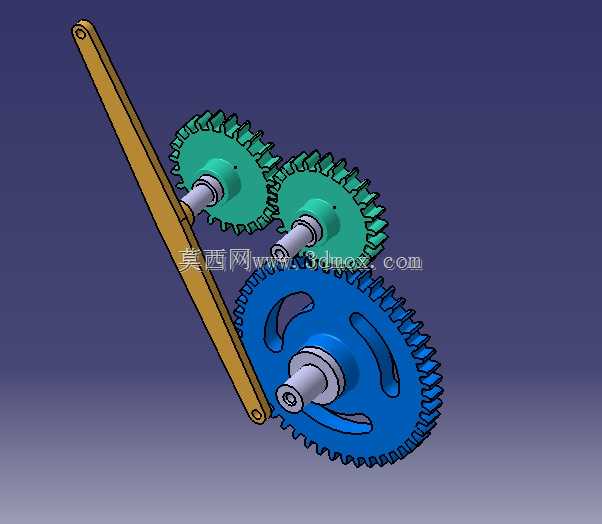

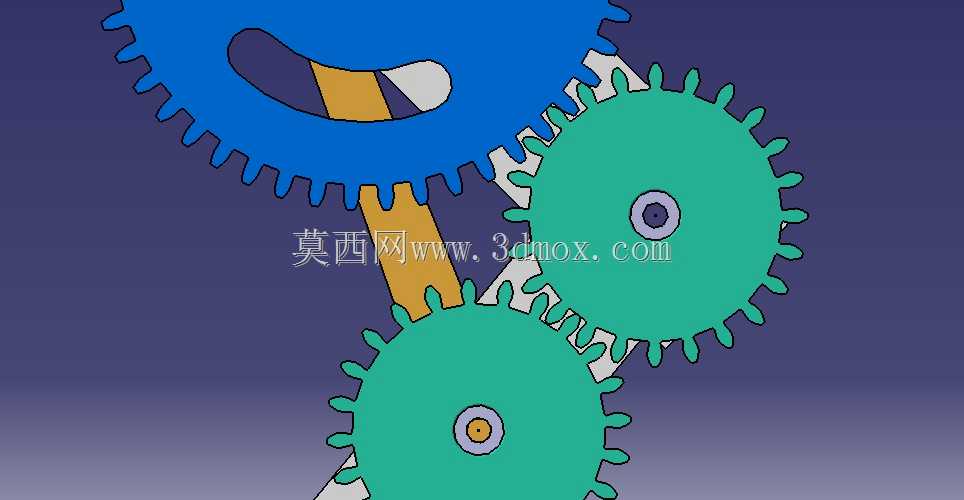

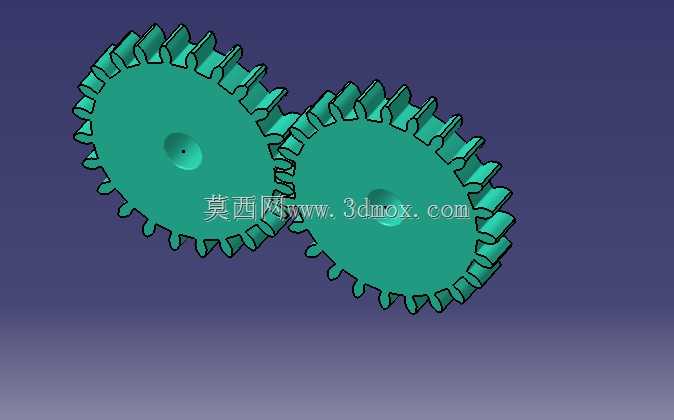

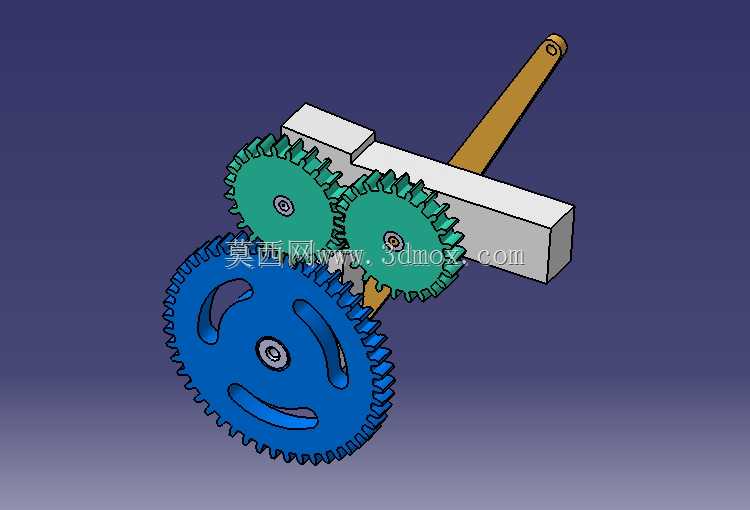

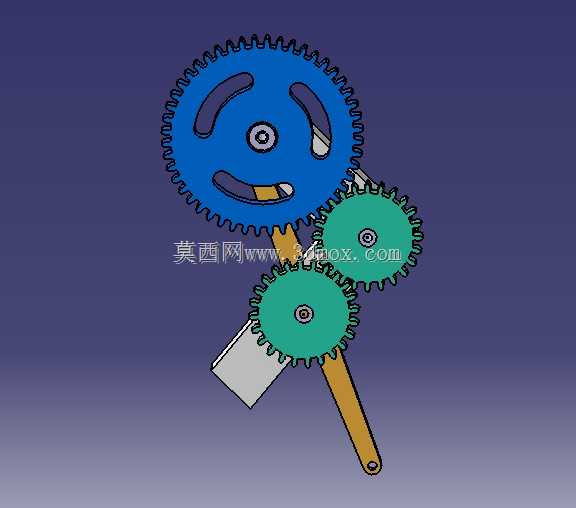

这套次循环传动结构,核心解决的是空间垂直方向上的往复直线动作输出需求,在轻工包装、小型自动化送料、工位间歇移位的场景里适配性很强,很多需要在正交两个方向做交替直线进给的工位,不需要额外布置两套独立的直线驱动单元,靠这套齿轮啮合的传动逻辑就能实现动作输出,能大幅压缩设备的安装空间,减少驱动元件的配置数量。从结构布局来看,整套机构采用三层齿轮啮合的排布逻辑,底部大直径主动齿轮作为动力输入件,上方两个同轴排布的小直径从动齿轮分别对应两个方向的传动输出,齿轮上方搭载的滑动块与摆杆组件,会随着齿轮的定轴转动,把旋转运动转化为两个正交方向的直线往复动作,两个方向的动作存在固定的相位差,刚好匹配次循环的动作节拍,不会出现动作干涉的问题。设计过程中需要重点控制三个齿轮的中心距公差,主动齿轮和两个从动齿轮的啮合侧隙要控制在合理区间,侧隙过大会导致换向时出现明显的传动回差,直接影响直线输出的位置精度,侧隙过小则会增大齿轮运转的摩擦阻力,长时间运行会加剧齿面磨损。滑动块和安装基座的导向面需要做平行度校准,摆杆和滑动块的铰接位置要保留合适的转动间隙,避免卡滞。安装边界上,整套机构的输入轴为竖直布置,输出的两个直线运动方向分别沿基座的长度和宽度方向延伸,安装时需要预留摆杆摆动的空间余量,避免摆杆运动过程中和周边的设备构件发生碰撞。齿轮的齿形采用标准渐开线设计,加工难度低,普通的滚齿、插齿工艺就能满足精度要求,不需要特殊定制的加工刀具,后期维护更换配件的成本很低。实际应用中可以根据需要的直线行程大小,调整从动齿轮的偏心距参数,偏心距越大输出的直线行程就越长,对应的传动扭矩需求也会同步提升,选型匹配动力的时候要结合实际负载、运行节拍核算齿轮的接触强度和弯曲强度,避免长时间满载运行出现断齿、齿面点蚀的问题。导向部分的滑动接触面可以根据运行速度选择合适的润滑方式,低速工况下采用润滑脂定期润滑即可,高速往复工况则可以考虑加装自润滑衬套,降低维护频率。
