复古胶片电影摄影机结构设计

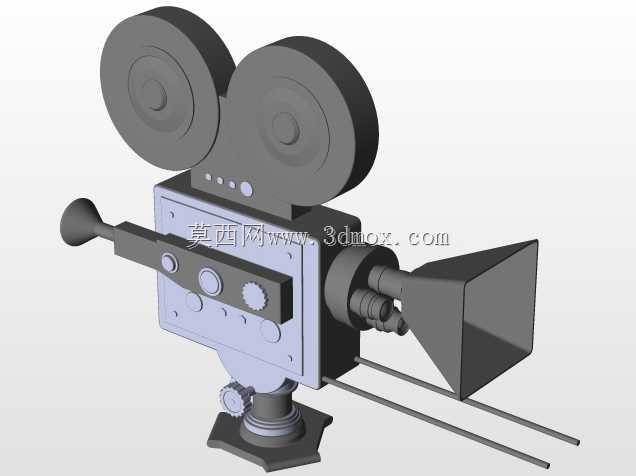

这款复古胶片电影摄影机的三维结构设计，核心围绕影视拍摄实景应用与道具展示双重场景搭建，在结构还原上优先兼顾老式胶片摄影机的机械传动逻辑与外观辨识度。从实际使用场景来看，该类设备早年广泛应用于院线电影、纪实影像的外景与棚内拍摄，当下除了部分胶片影像创作者的实操需求外，更多作为影视主题展陈、复古场景搭建、文创IP衍生的实体道具使用，对结构还原度的要求远高于功能性参数堆砌。

设计思路上优先还原双片盘胶片输送的核心结构特征，顶部两个对称布置的胶片卷盘预留了标准胶片轴安装位，片盘下方的机身壳体上预留了胶片导杆的穿行走位空间，导杆从片盘引出后沿机身正面延伸至镜头组侧方，完整复刻胶片从供片盘到收片盘的走片路径，避免外观还原出现结构逻辑错误。机身正面的操控旋钮按照实际操作频次排布，常用的焦距调节、走片速率调节旋钮布置在右手握持易触碰的区域，侧边的摇柄结构保留了手动上片、手动驱动走片的结构接口，可适配手动操作演示的需求。

镜头组部分采用锥形遮光罩与多段式镜筒的组合结构，镜筒与机身的连接位预留了标准旋转锁紧结构，可实现镜头的快拆更换，遮光罩的角度与长度经过反复调整，刚好覆盖镜头前端的入射光区域，避免杂光进入镜头影响拍摄成像。底部的支撑结构采用带调节旋钮的云台底座，底座下方预留了标准三脚架安装螺孔，安装边界适配行业通用的1/4英寸、3/8英寸三脚架接口，可直接固定在常规影视拍摄脚架上，云台部分的调节旋钮可实现水平旋转、俯仰角度的锁止，满足不同拍摄角度的固定需求。

整机的外形尺寸参考了上世纪中期主流35mm胶片摄影机的实际规格，机身宽度控制在可单手握持操作的范围内，顶部双片盘的直径与机身高度比例协调，不会出现头重脚轻的安装稳定性问题，所有外露的结构件边缘都做了圆弧过渡处理，还原老式金属机身的打磨质感，机身壳体的拼接缝位置预留了卡扣安装位，可实现外壳的快速拆卸，方便内部胶片传动结构的检修与调整。在结构细节上，机身正面的观察窗、计数窗位置都做了凹陷处理，可适配玻璃片的嵌入安装，侧边的胶片导杆采用光滑圆柱结构，避免刮伤胶片表面的药膜层，完全贴合老式胶片摄影机的实际使用需求。
