圆柱环形凸轮机械结构设计方案

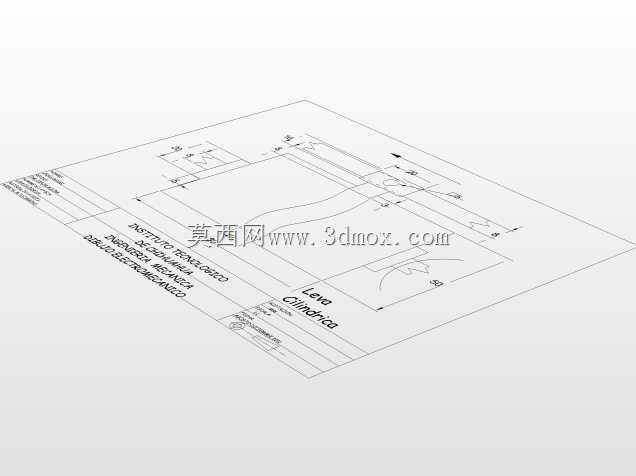

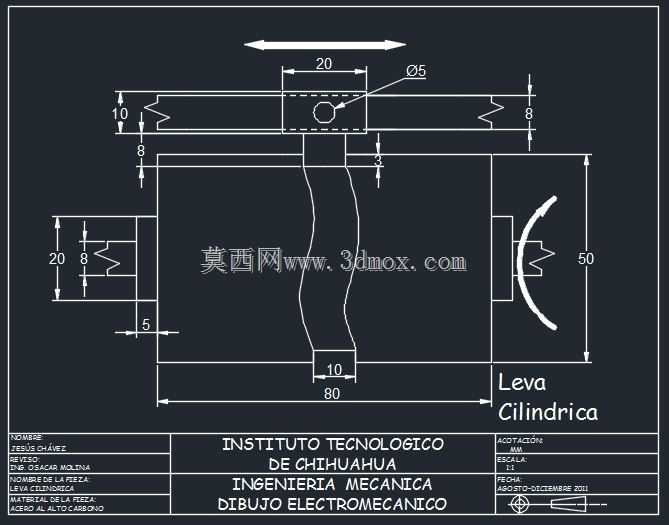

这类圆柱环形凸轮属于间歇传动机构的核心执行件，在自动化装配线、轻工包装设备、专用机床进给单元中应用十分广泛，主要作用是把输入轴的连续回转运动，转化为从动件的规律往复直线运动或者定角度摆动，相比盘形凸轮，圆柱环形凸轮的从动件行程更长，承载能力更强，适合中低速、有明确动作时序要求的工位切换场景。从结构设计来看，该凸轮采用中空套筒式基体，整体轴向总长度为80mm，外圆直径为50mm，中空内孔直径为20mm，内孔可直接套装在配套的传动轴上，通过径向的M5紧定螺钉实现周向与轴向的锁紧固定，安装时不需要额外设计复杂的轮毂连接结构，能有效缩减传动单元的轴向安装空间。凸轮工作型槽开设在圆柱外圆面上，槽宽尺寸为8mm，槽深方向的径向深度为3mm，工作槽的两端分别设置了10mm长度的直线缓冲段，能避免从动件滚子在进入和退出工作曲面时产生刚性冲击，降低运行过程中的振动与噪音。基体两端的法兰凸缘厚度为8mm，凸缘上对称设置的三角定位槽宽度为8mm、深度为2mm，可与轴端的定位销配合，防止凸轮在长期交变载荷下出现周向窜动，保证传动相位的精度稳定性。设计这类凸轮时，首先要匹配从动件的运动规律，根据工位动作的行程、停歇时间要求反推凸轮曲线的升程段、回程段、停歇段的角度分配，同时要校核工作曲面的压力角，确保压力角控制在许用值范围内，避免出现自锁或者从动件卡滞的问题。尺寸链校核环节需要重点关注工作槽的轴向位置公差，槽宽与从动滚子的配合间隙要控制在合理范围，间隙过大会导致传动回程误差过大，间隙过小则会加剧滚子与槽面的磨损，缩短部件使用寿命。安装边界方面，该凸轮的轴向安装预留尺寸需要在基体长度基础上两端各留出至少5mm的紧固件操作空间，径向方向要预留出从动摆杆或者直动推杆的运动空间，避免与周边的机架、传动齿轮等部件发生运动干涉。实际应用中，这类凸轮常搭配带滚子的摆杆从动件使用，滚子直径要略小于槽宽，材质一般选用轴承钢淬火处理，槽面表面粗糙度需要达到Ra1.6以下，降低长期运行的磨损量，保证设备长期运行的动作精度一致性，在多工位回转工作台的送料机构、纸盒成型设备的折边动作单元中，这类结构的凸轮已经有非常成熟的应用案例，相比气动、伺服电动的间歇驱动方案，纯机械凸轮传动的动作同步性更好，抗干扰能力更强，不需要复杂的电气控制程序就能实现稳定的时序动作输出，适合在高可靠性要求的连续生产设备中使用。
