奎布拉格鲁莫斯瓦姆LBC350瓣膜结构

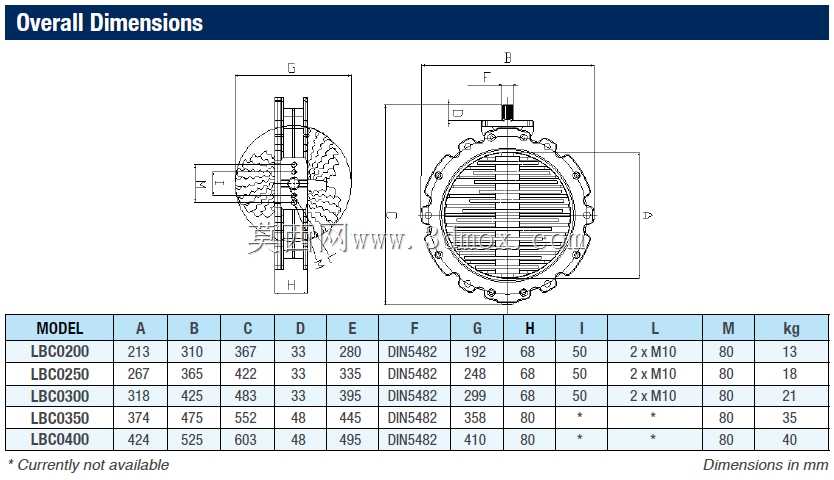

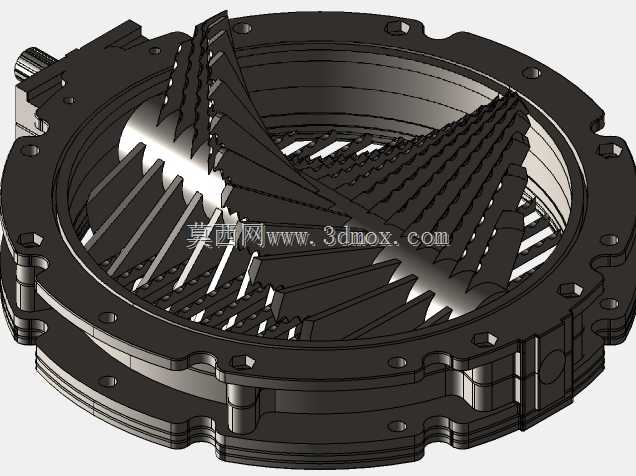

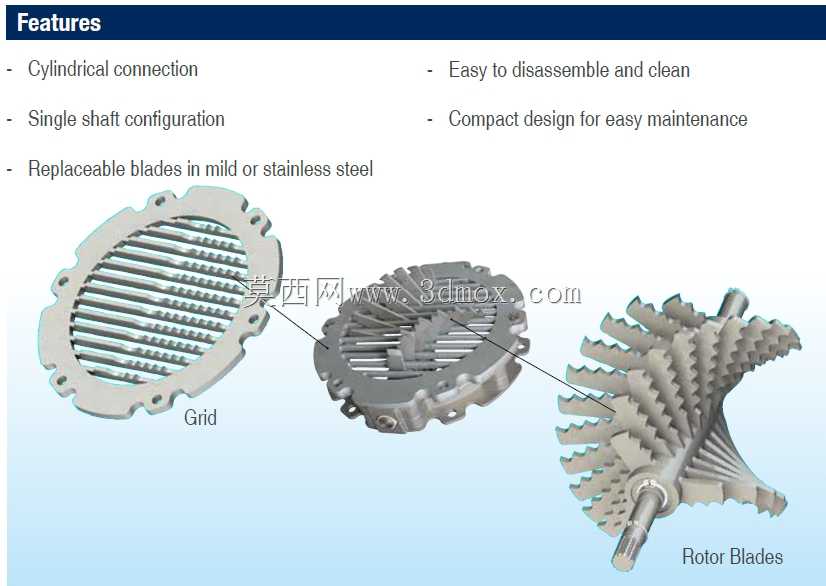

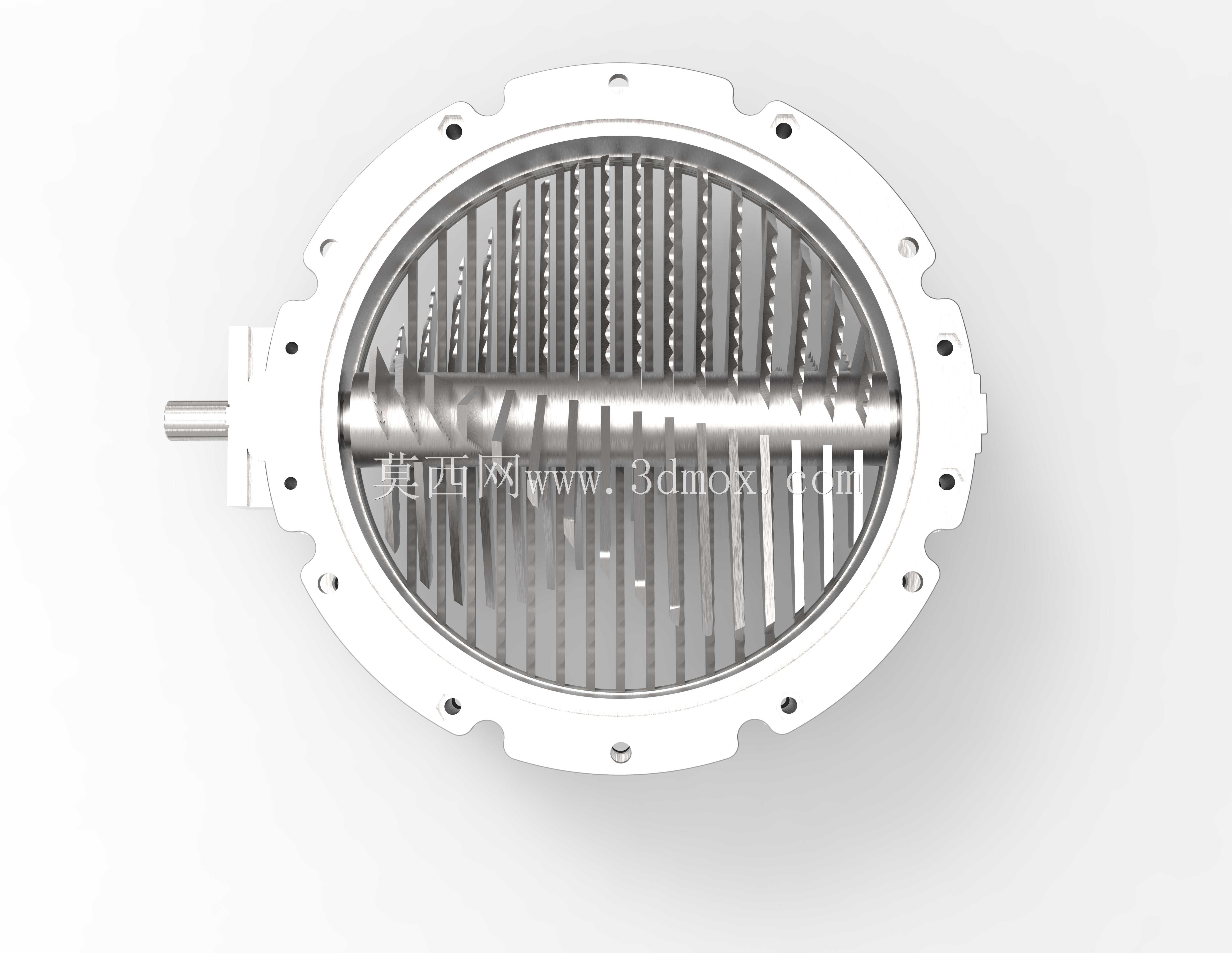

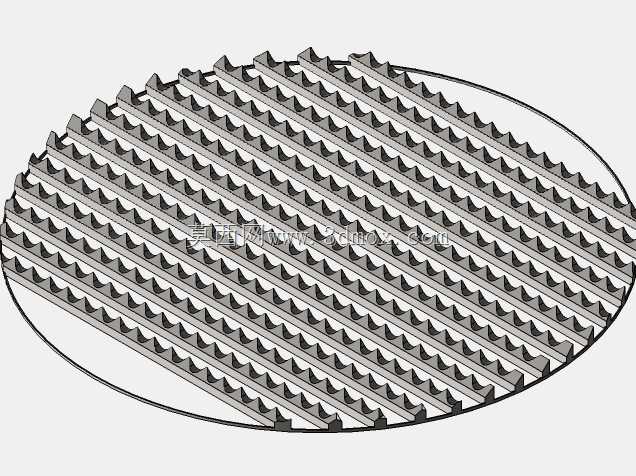

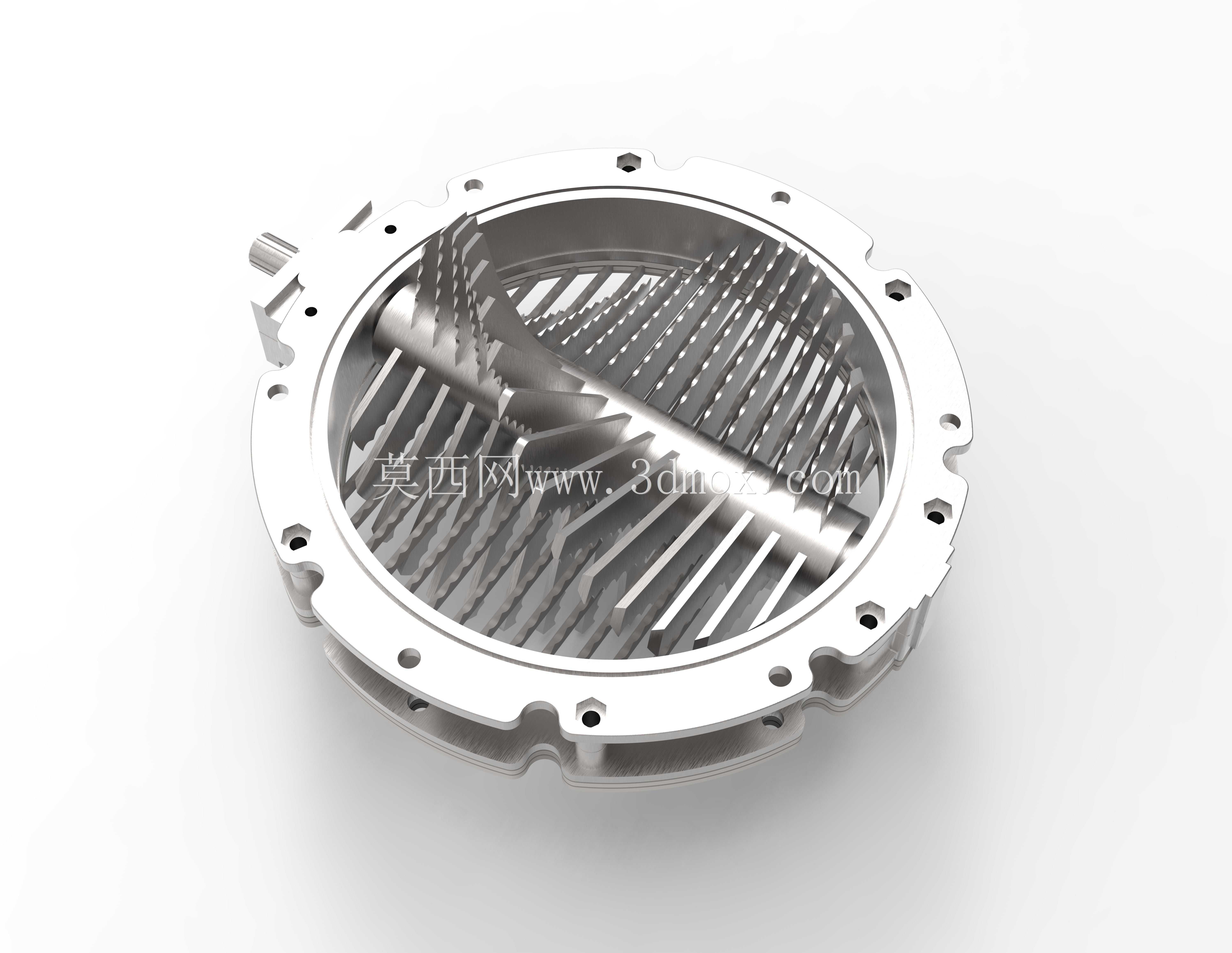

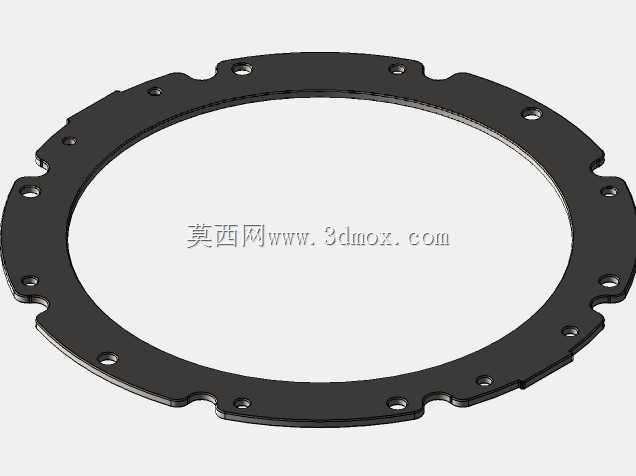

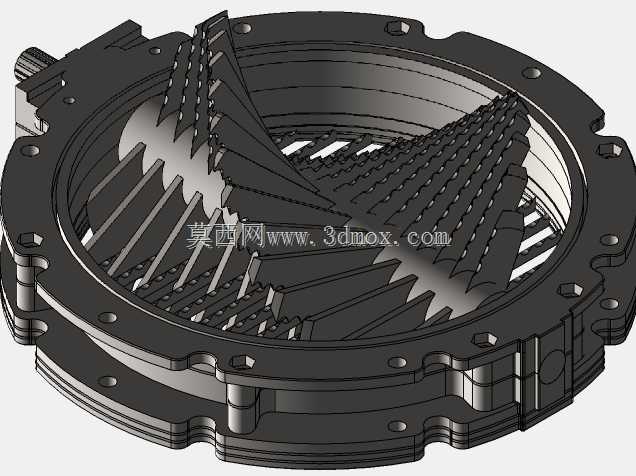

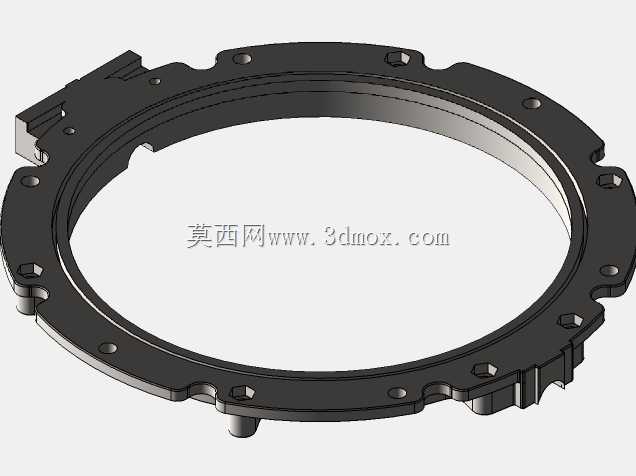

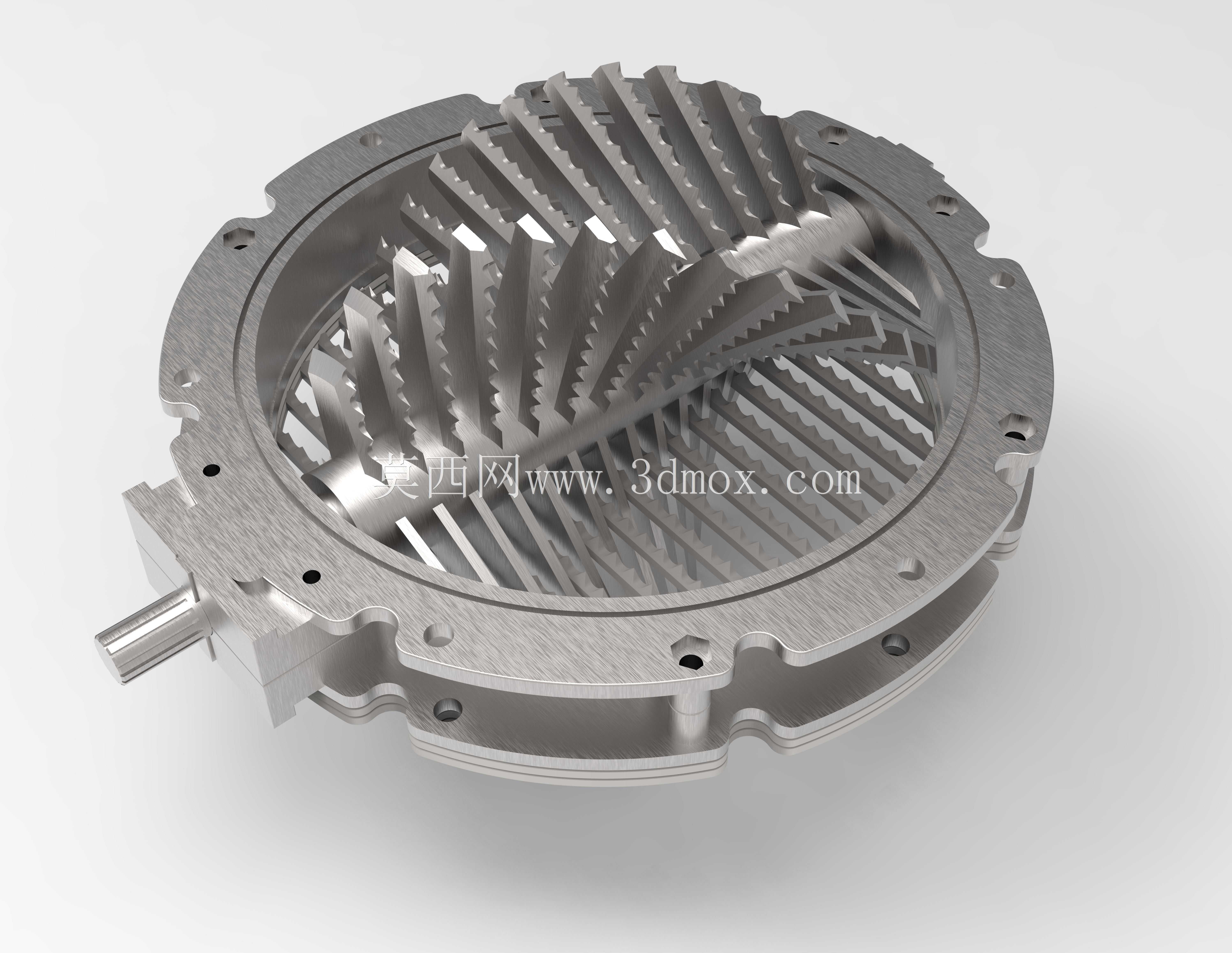

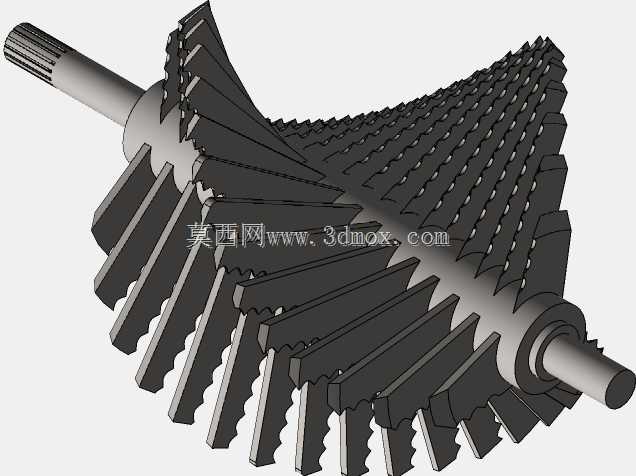

该类瓣膜构件多应用于流体输送管路系统中，承担介质通断调节、流向管控的核心功能，在化工流体输送、动力系统气路管控、特种装备介质分配场景中均有广泛适配空间。从结构设计来看，整体采用圆盘式法兰安装基座，外圈均匀分布的安装孔位可直接与对应规格的管路法兰对接，安装时需保证端面密封槽与密封件的贴合度，避免介质泄漏影响系统运行稳定性。内部交错排布的栅格状瓣叶是核心功能单元，瓣叶采用等间距斜向排布设计，既能够在介质正向流通时降低流阻，减少介质通过时的压力损失，也可在介质反向冲击时快速形成闭合面，阻断介质回流，相比传统平板式瓣膜，该结构的闭合响应速度更快，流道通畅性更优。中心伸出的轴端结构用于连接外部驱动机构，可根据系统控制需求实现瓣叶开度的精准调节，适配不同流量工况的使用要求。设计过程中优先考虑了构件的动平衡性能，瓣叶的排布角度、单片重量均经过对称校核，避免高速启闭过程中出现偏磨、振动异响等问题，外圈法兰的厚度、安装孔的中心距均遵循通用管路连接标准，可直接替换同规格的传统瓣膜构件，无需额外改动管路安装接口。瓣叶边缘做了倒角过渡处理，既能够减少介质冲刷造成的锐角磨损，也可避免闭合过程中出现卡滞、咬合的问题，基座与瓣叶的配合间隙控制在极小范围内，兼顾了动作灵活性与密封可靠性。在实际选型适配时，需注意安装端面的平面度公差，避免法兰对接时出现局部应力集中导致构件变形，轴端与驱动机构的连接需保证同轴度，减少传动过程中的径向载荷，延长构件的整体使用寿命。该结构的三维建模过程中，对瓣叶的曲面弧度、排布间距做了参数化处理，可根据不同通径、不同介质工况的需求快速调整参数生成对应规格的模型，为后续的结构优化、仿真验证提供了可靠的数字基础。
