西门子制冷系统电动膨胀阀结构设计

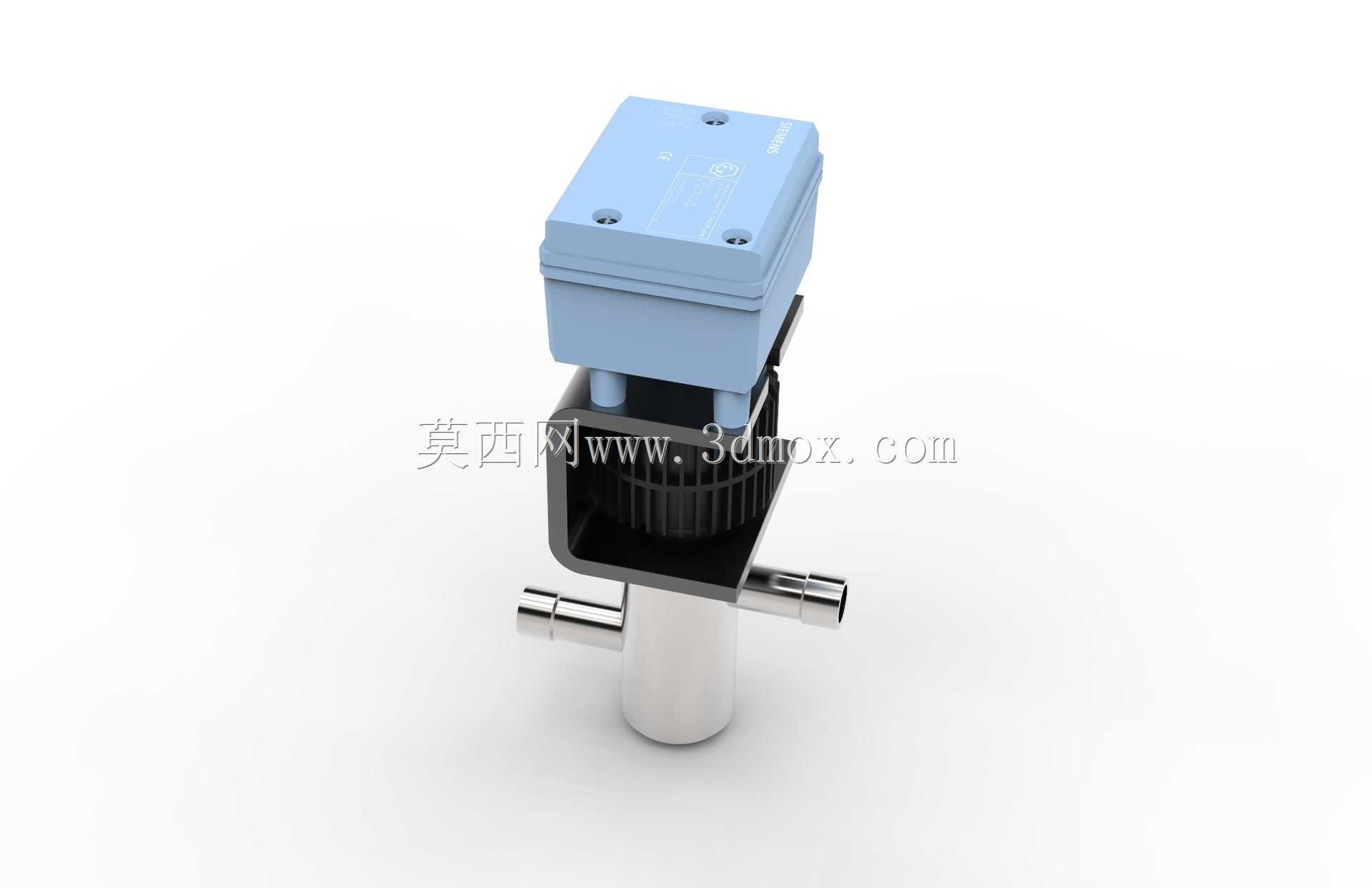

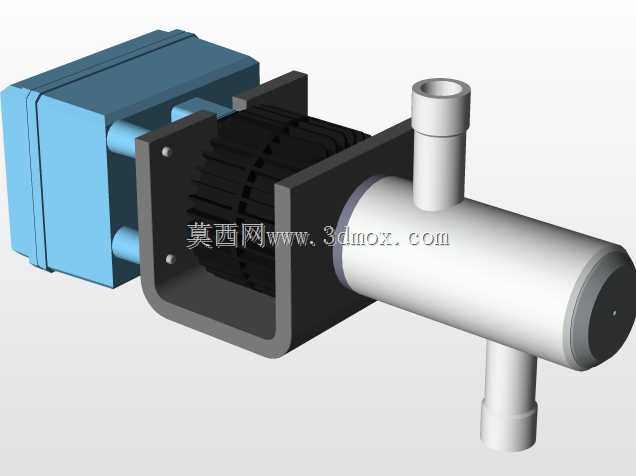

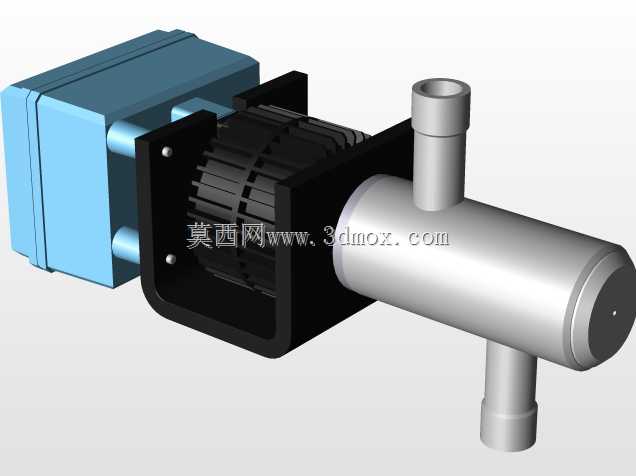

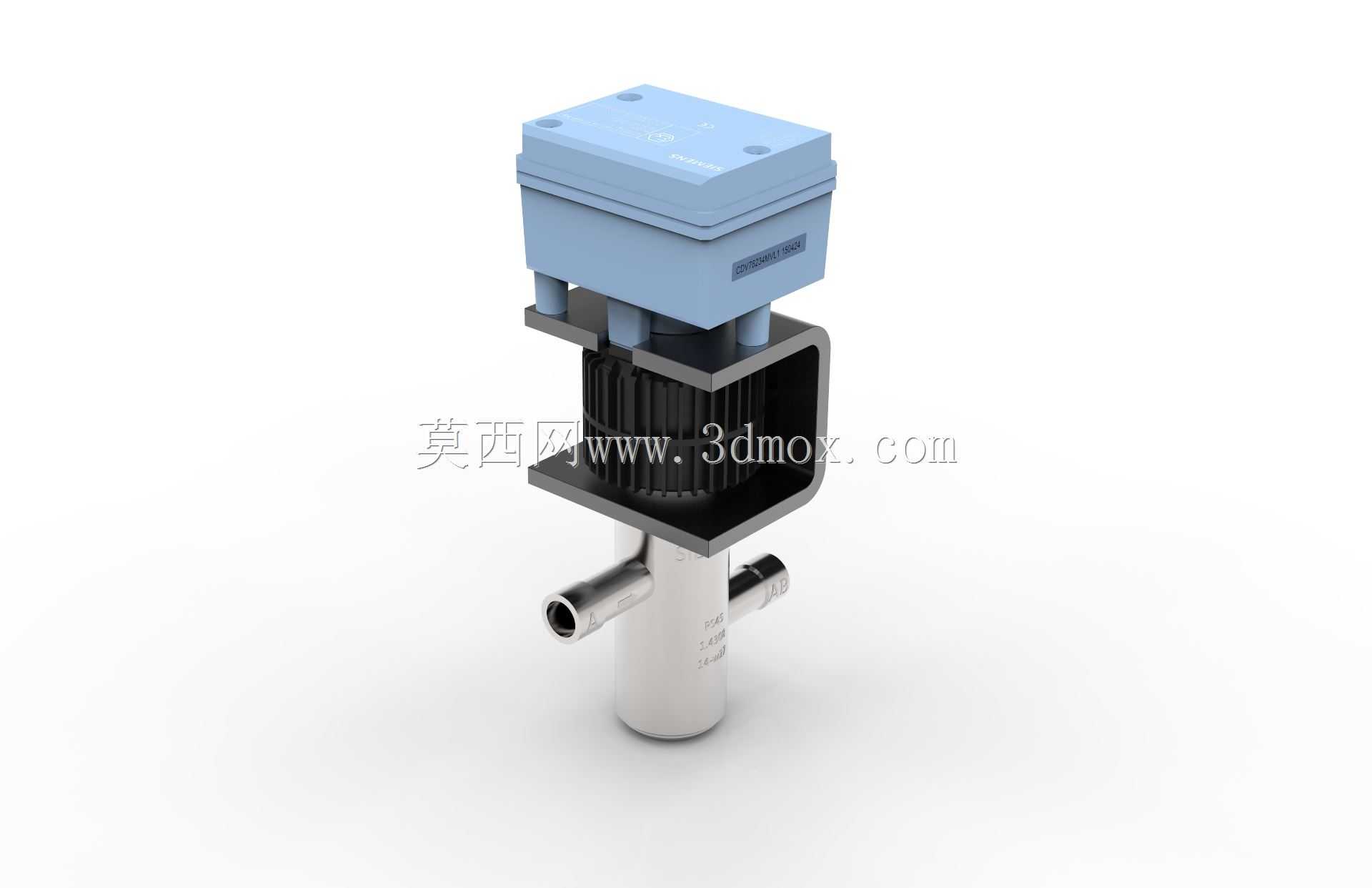

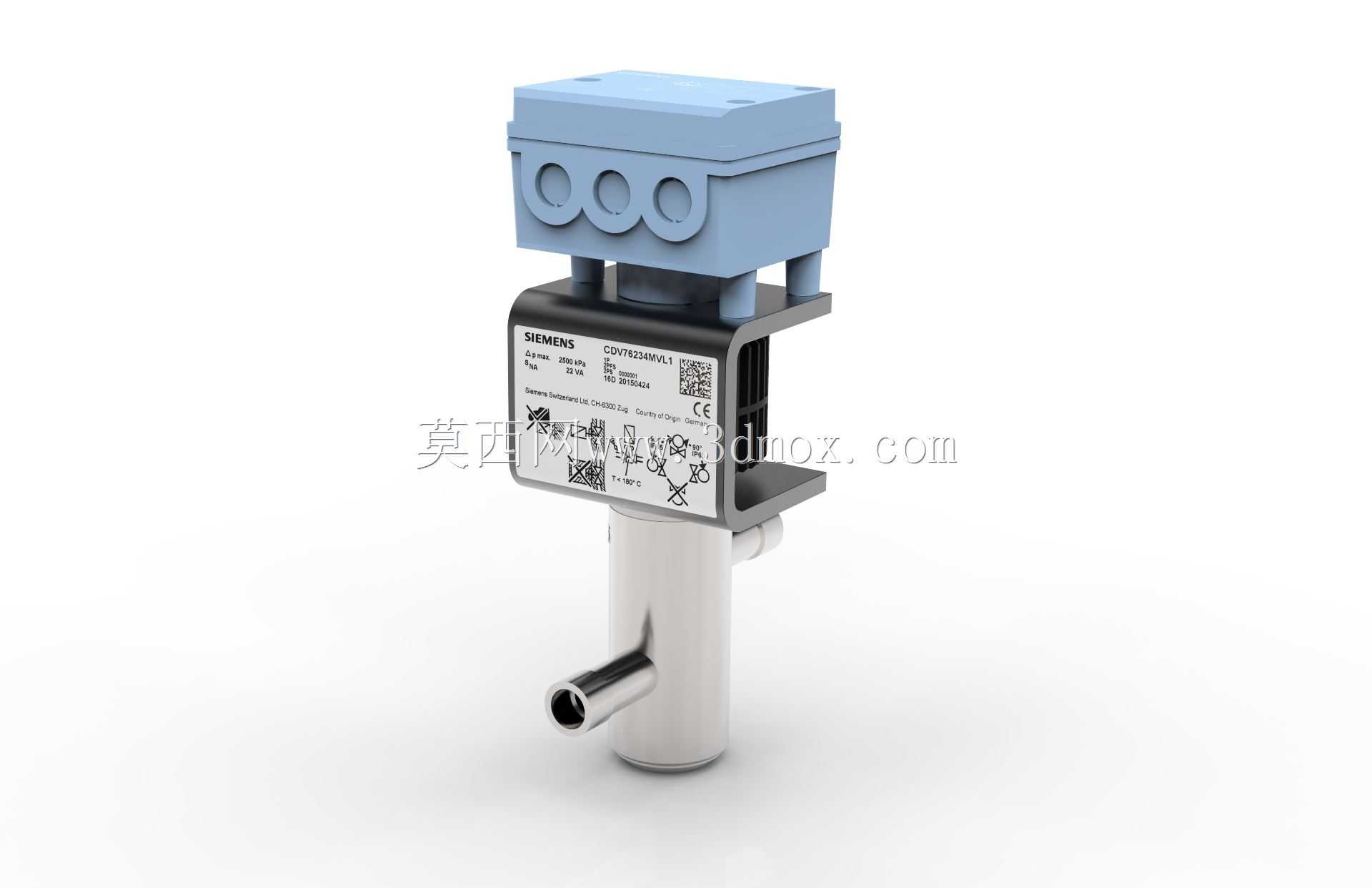

这款膨胀阀主要应用在商用中央空调、冷链机组、工业低温制冷系统的冷媒管路上，作为制冷循环里节流降压的核心执行元件，承担着将冷凝器输出的高压常温液态冷媒节流降压至蒸发压力，同时根据系统负荷动态调节冷媒供给流量的作用，避免蒸发器出现供液不足导致制冷效率下降，或是供液过量引发液击冲缸的故障。从结构设计来看，上部的电控驱动模块采用蓝灰色工程塑料壳体，壳体上预留的三个圆形接口是电气接线端的防护位，接线腔做了阶梯式密封结构，可适配不同线径的控制线缆接入，满足IP65级别的现场防护要求，能在制冷机房常见的凝露、多尘环境下长期稳定工作。驱动模块下部通过四根对称布置的支撑立柱与下部的阀身主体连接，立柱间预留的散热间隙可避免线圈长时间通电产生的热量传导至阀身，防止冷媒在阀前出现提前气化的气蚀问题。阀身主体采用不锈钢一体锻压成型，侧面的水平接口为冷媒入口，垂直向下的接口为节流后的冷媒出口，两个接口均采用标准钎焊连接尺寸，可直接适配常规制冷系统的紫铜管路，安装时无需额外加工转接接头。阀体中部的标签区域预留了参数标识与二维码粘贴位，现场运维人员可直接扫描调取阀件的参数曲线与安装说明。设计过程中重点考虑了安装边界的适配性，整体竖向布置的结构可直接贴邻蒸发器入口端的竖直管段安装，不需要额外预留水平方向的大尺寸操作空间，上部驱动模块的顶面到阀体底部的垂直高度控制在紧凑范围内，可适配多数紧凑式制冷机组的阀组安装仓尺寸，接线端朝向可在安装时根据现场走线方向旋转调整，避免线缆过度弯折。阀芯组件采用线性流量调节结构，步进电机驱动的阀芯可根据控制器输出的脉冲信号精准调整节流开度，适配不同负荷下的冷媒流量需求，相比传统热力膨胀阀，调节响应速度更快，过热度控制精度更高，可有效提升整个制冷系统的运行能效比。阀体流道做了平滑圆弧过渡处理，可减少冷媒节流过程中的流阻损失，同时降低节流噪音，适合对运行噪音有要求的商用制冷场景。
