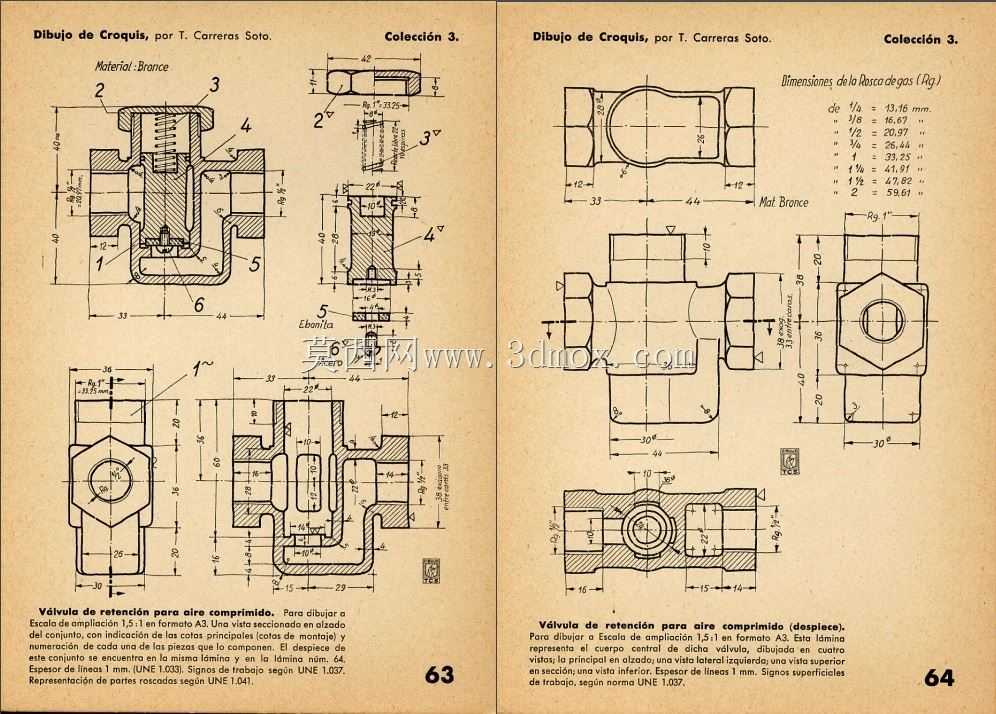

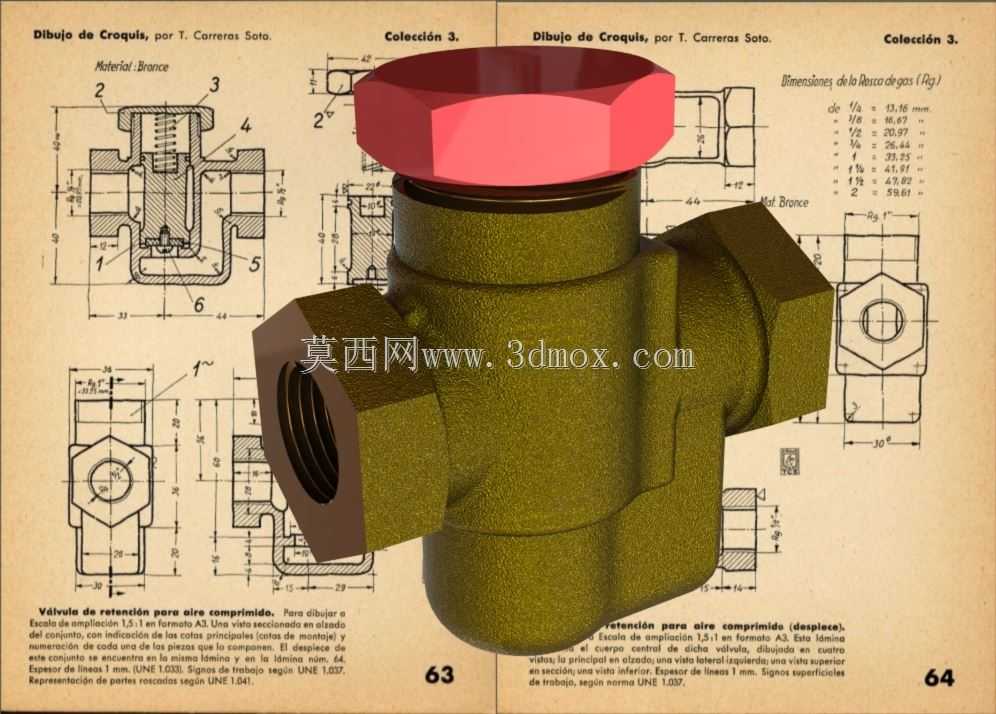

压缩空气管路用内螺纹直通止回阀结构

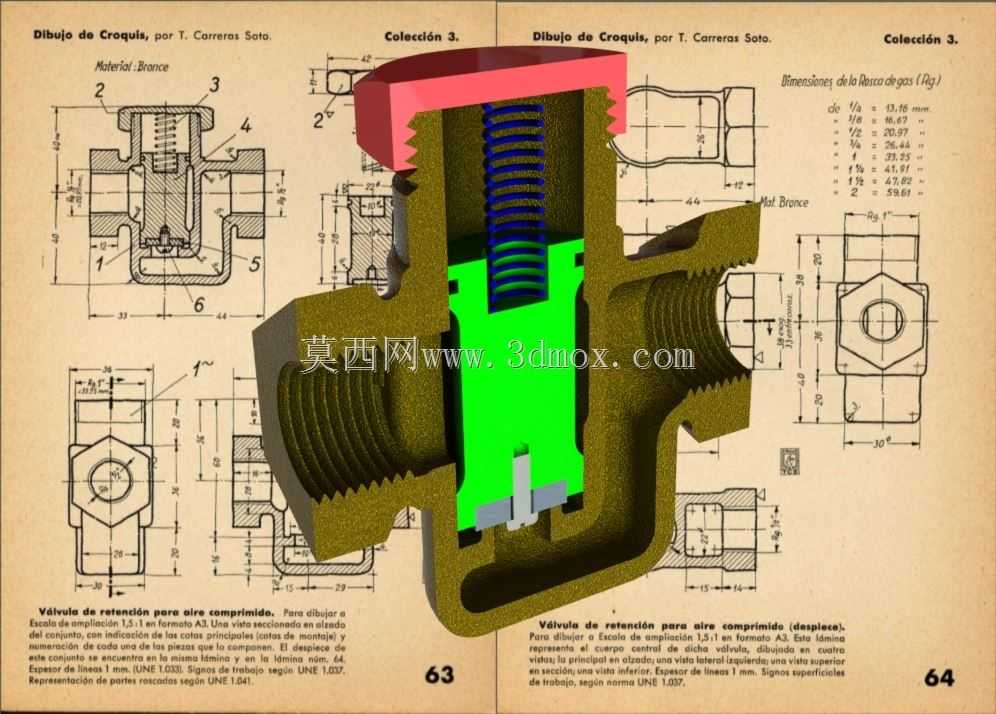

这款止回阀专为压缩空气输送管路设计，核心作用是阻断管路内压缩空气反向回流，避免下游气压倒灌造成上游设备损坏、气压泄漏、执行元件误动作等问题，常见于工厂气动控制系统、空压站输气管网、气动工具供气管路、小型气动设备的进气端安装场景。从结构设计来看，采用直通式内螺纹连接构型，阀体为两体拼接式结构，通过端部螺纹旋合实现装配密封，无需额外紧固件即可完成整体组装，加工与装配工序都相对简便，适合小批量加工生产。内部流道为等径直通设计，相比角式止回阀气流阻力更小，压缩空气正向流通时压损更低，不会造成明显的气压衰减，能够保障下游气动元件的供气压力稳定。内部的启闭件采用滑阀式结构，搭配圆柱螺旋压缩弹簧提供复位力，正向进气时，气压克服弹簧预紧力推动阀芯滑移开启，气流可从阀腔直通而过；当上游供气停止、下游气压高于上游侧时，反向气压与弹簧力共同作用推动阀芯贴合密封面，实现管路截止，密封面采用锥面贴合结构，密封可靠性高，不会出现反向微漏的问题。安装边界方面，阀体两端采用标准管螺纹接口，可直接与同规格的镀锌钢管、PU气管快插接头、气动管路接头旋合连接，无需定制转接配件，安装时只需注意阀体上标注的流向箭头与管路气流方向一致即可，不受安装角度限制，水平、垂直管路均可适配。外形结构紧凑，整体轴向尺寸较短，径向占用空间小，适合在排布密集的气动控制柜内部、狭窄的设备安装腔体内布置，不会与周边管路、元器件产生安装干涉。阀芯与阀体配合面采用间隙配合设计，运动过程中无卡滞风险，弹簧刚度经过匹配计算，开启压力控制在低压区间，即使是小流量的压缩空气供气也能顺利顶开阀芯实现导通，适配多数常规工厂压缩空气供气压力范围，日常使用中无需额外维护，内部无易损橡胶件，长期使用也不会出现密封老化失效的问题，适合工业场景长期连续运行的工况要求。
