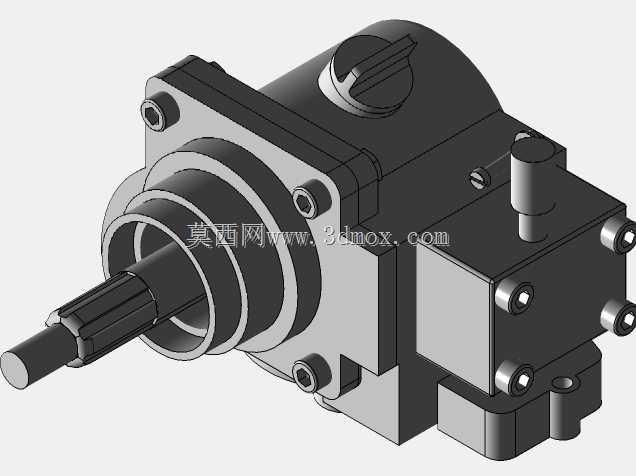

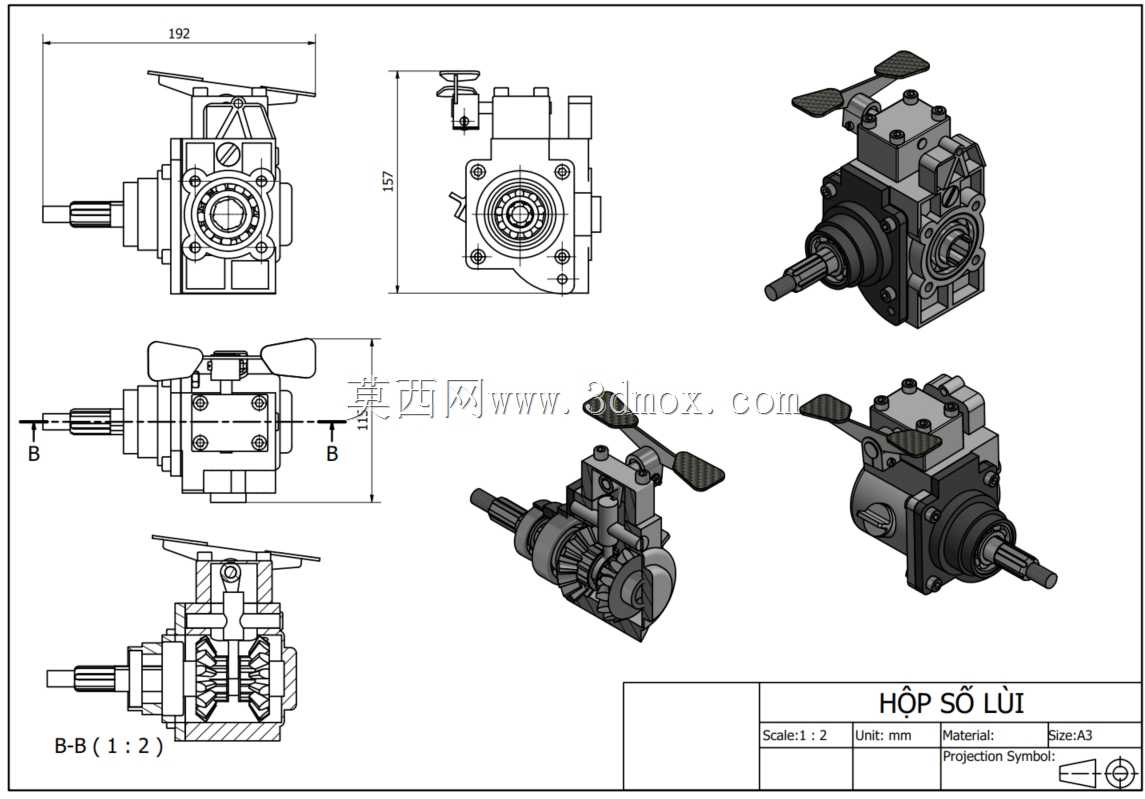

手动操纵式车辆倒挡换挡机构结构

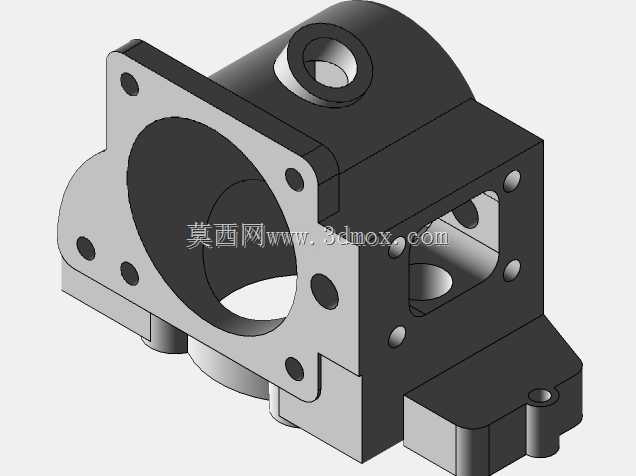

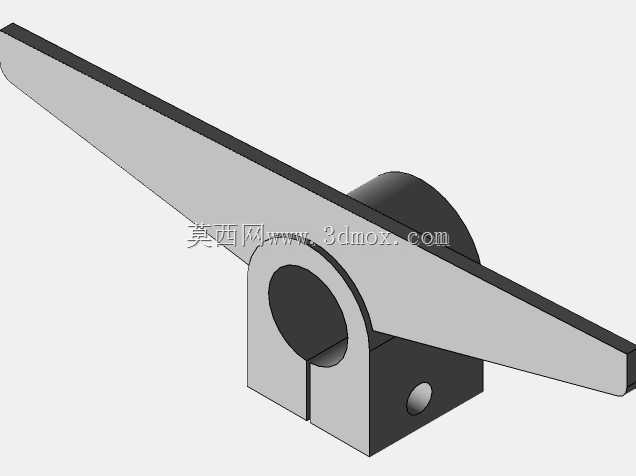

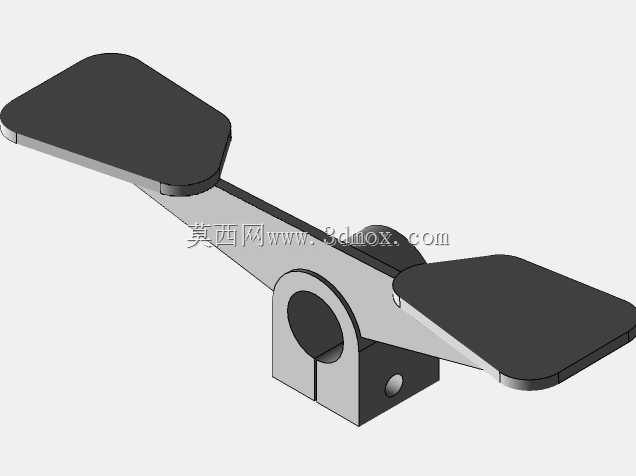

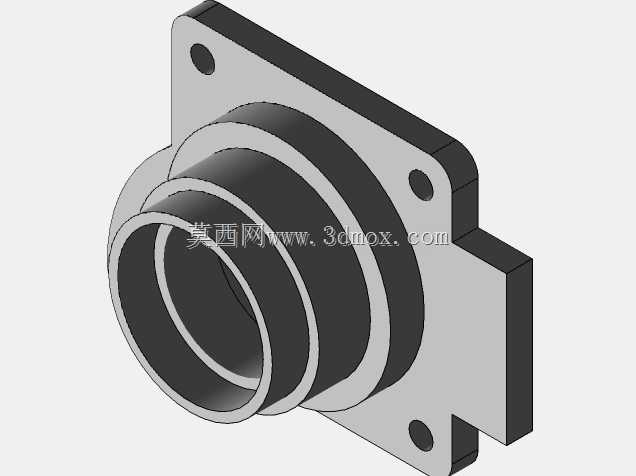

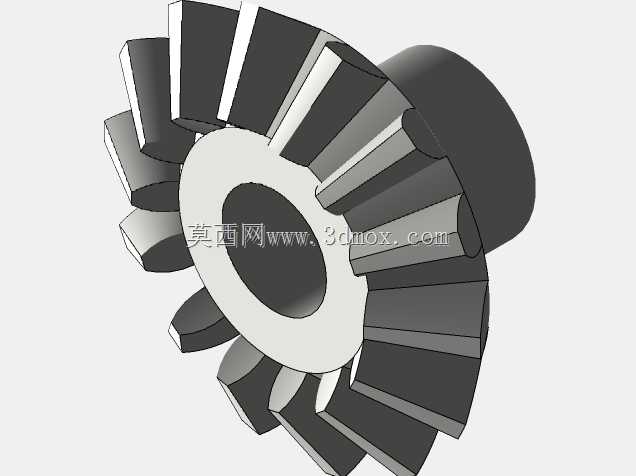

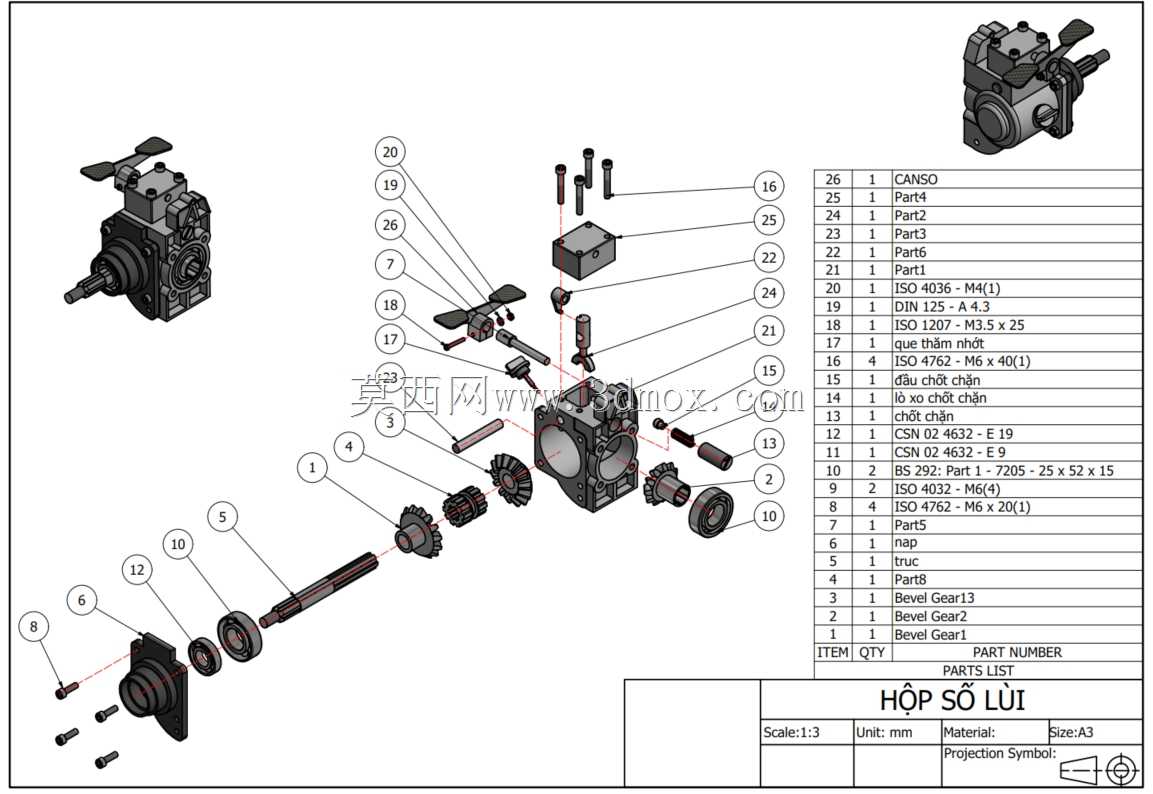

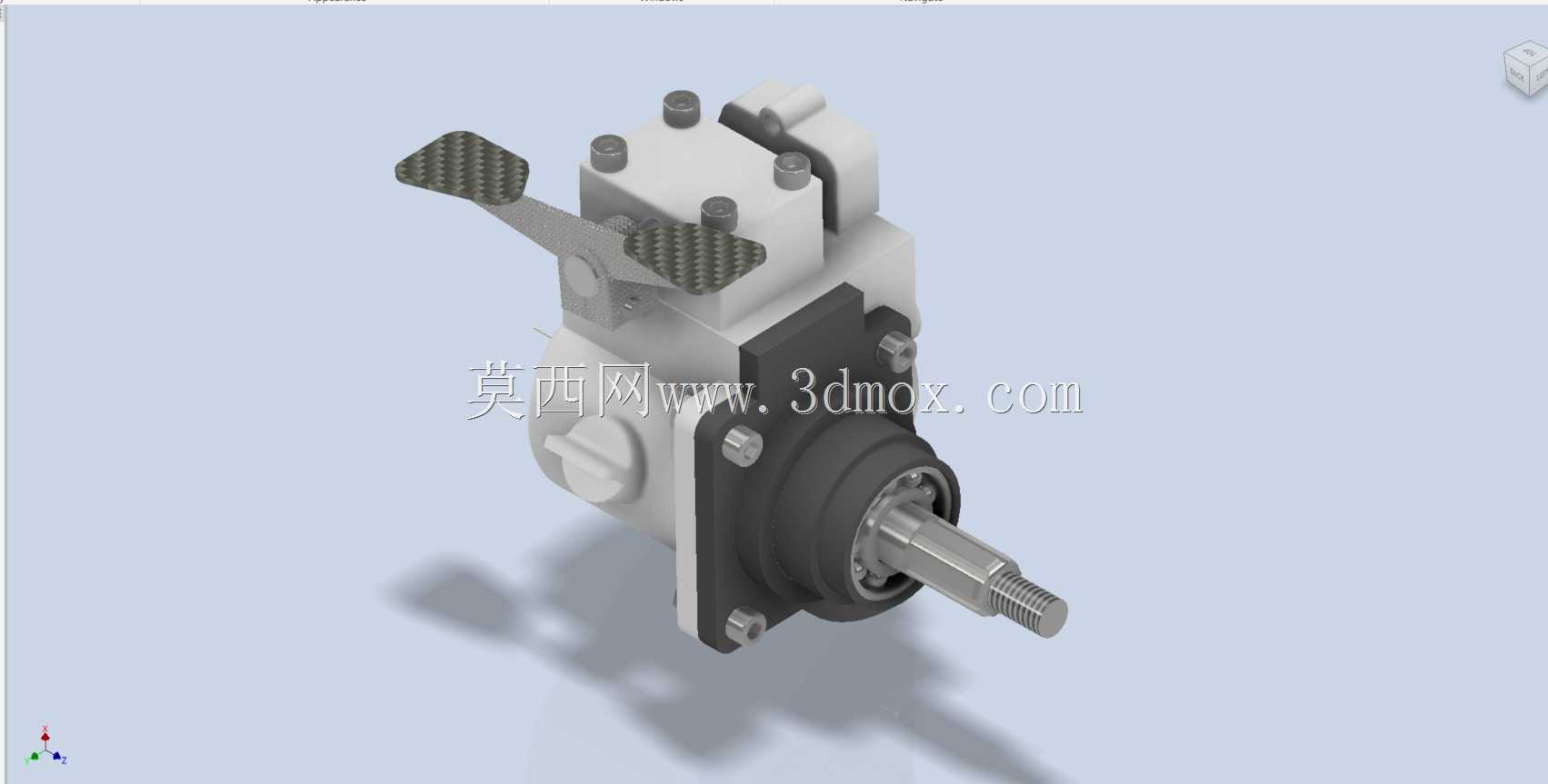

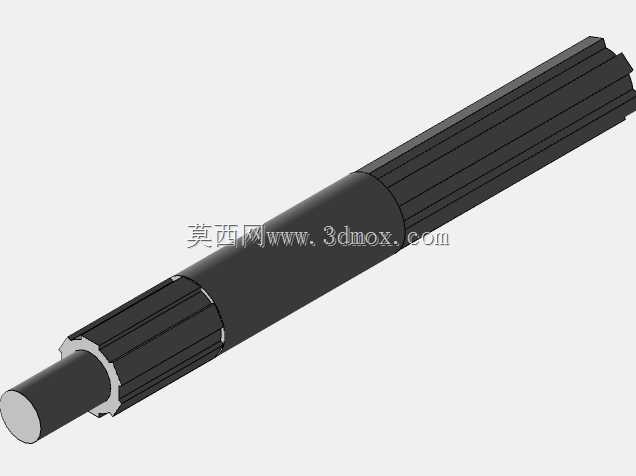

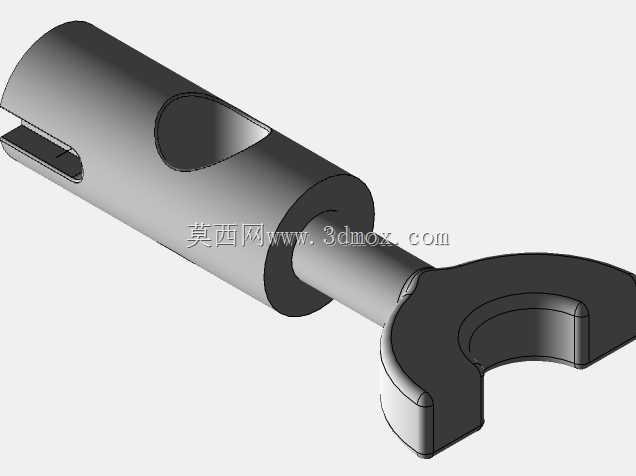

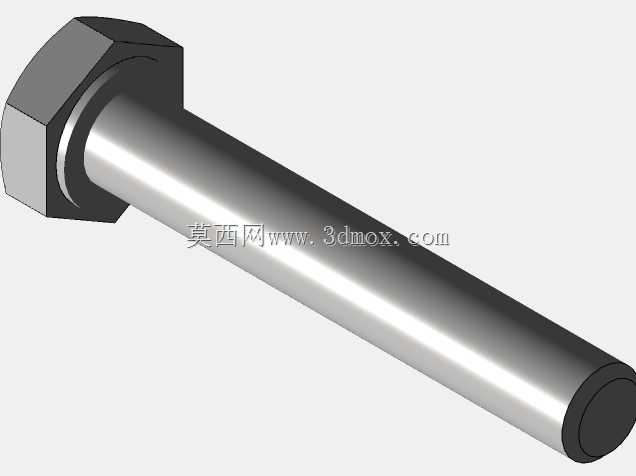

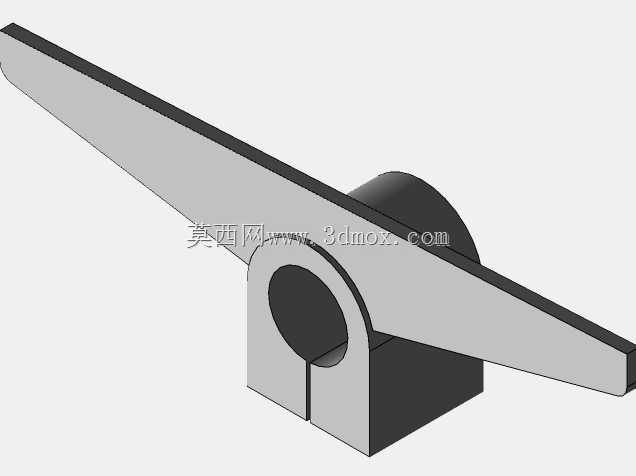

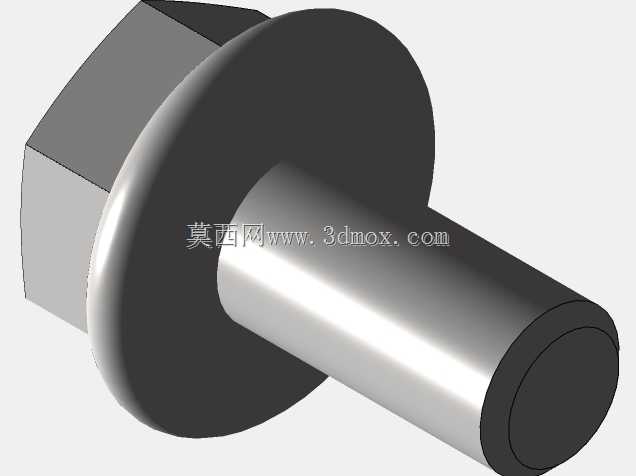

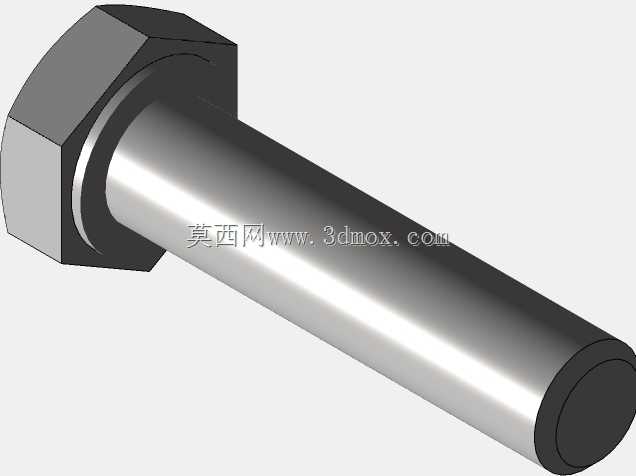

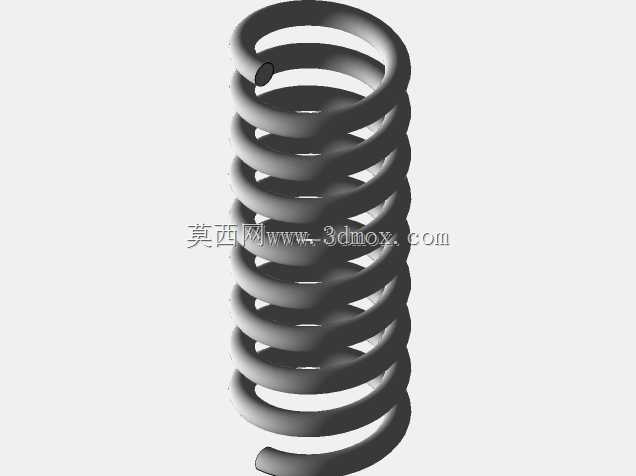

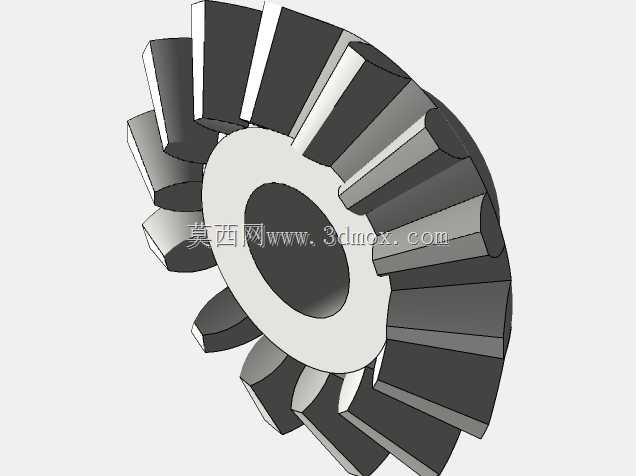

该倒挡机构主要应用于小型工程车辆、农用机械以及特种作业车辆的传动系统中，作为变速器挡位切换的核心执行部件，承担着动力传递方向切换、实现车辆倒退行驶的功能，在需要频繁进退切换作业的场景中，能有效降低驾驶员操作强度，提升作业灵活性。从结构设计来看，该机构采用双踏板操纵布局，踏板表面设置防滑纹理结构，避免操作过程中脚部打滑，操纵杆与内部拨叉组件刚性连接，可直接驱动换挡拨叉完成挡位齿轮的啮合与脱开动作，省去了复杂的连杆传动环节，操纵行程短、挡位反馈清晰，能让驾驶员快速感知挡位到位状态。机构主体采用分体式壳体设计，上部为操纵组件安装腔，集成了拨叉轴、定位钢球、自锁弹簧等部件，可实现倒挡的自锁与互锁功能，防止行驶过程中出现自动脱挡、跳挡问题，同时避免同时挂入多个挡位引发的传动系统损坏；下部为动力输出端，设置带密封结构的输出轴，轴端加工标准外螺纹，可直接连接传动法兰或联轴器，输出轴与壳体之间采用橡胶油封配合防尘套的密封结构，能阻挡作业环境中的泥沙、粉尘进入壳体内部，延长内部齿轮、拨叉部件的使用寿命。安装边界方面，机构侧部设置带多个螺栓孔的安装法兰，法兰面加工有定位止口，可直接与变速器壳体端面定位配合，安装时只需保证止口同轴度、按规定扭矩拧紧固定螺栓即可完成装配，不需要额外调整安装位置，适配性较强。设计过程中充分考虑了作业场景的恶劣工况，壳体采用高强度铸铝材质，在保证结构刚度的同时降低整体重量，内部换挡拨叉采用耐磨合金材质，接触部位做硬化处理，可承受频繁换挡带来的磨损，踏板操纵力经过杠杆比优化，控制在成年人脚部施力的舒适区间，长时间操作也不易产生疲劳。输出轴的伸出长度、法兰安装孔位均参考主流小型变速器的接口尺寸设计，可直接替换同类型老旧倒挡机构，也可作为小型非道路车辆传动系统的配套部件使用，整体结构紧凑，没有多余的外凸部件，能在狭小的车体安装空间内完成布置，不会与周边的车架、管路部件产生运动干涉。
