法兰式弹性环轴连接接头结构

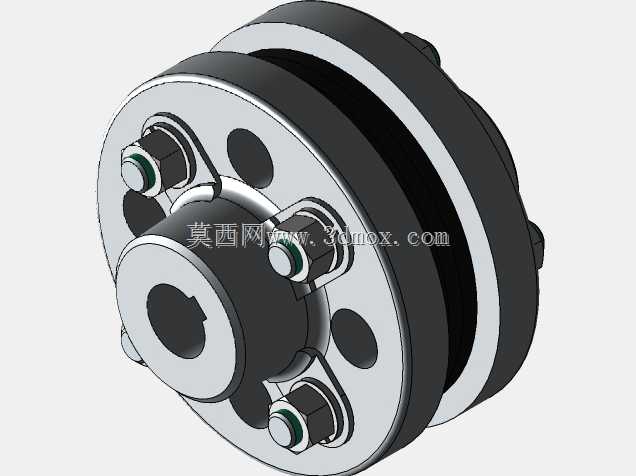

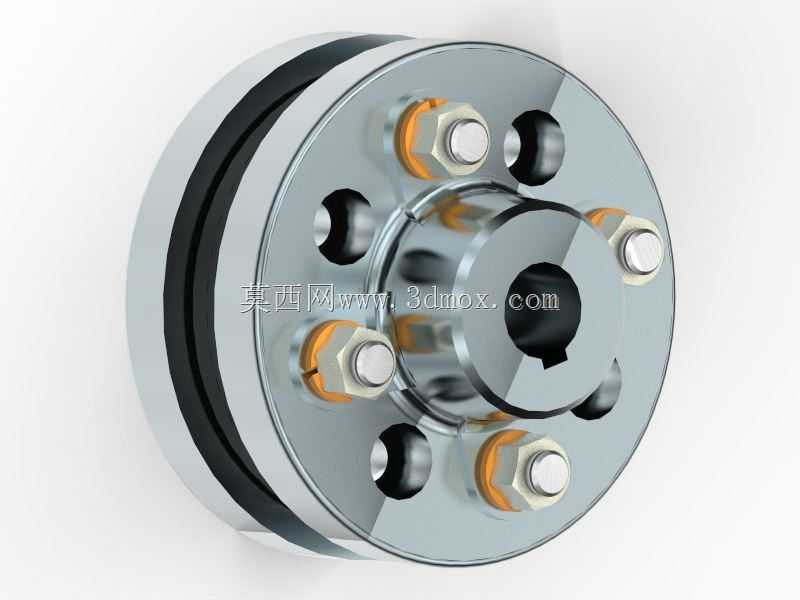

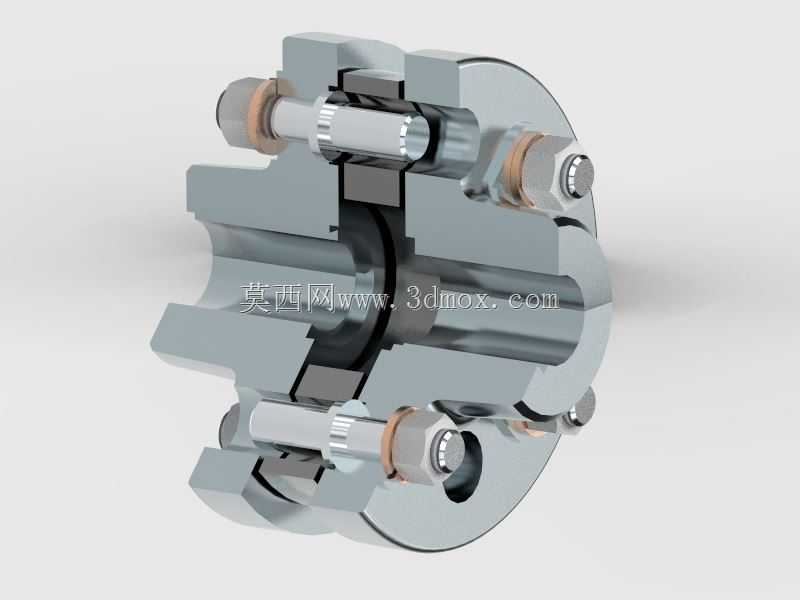

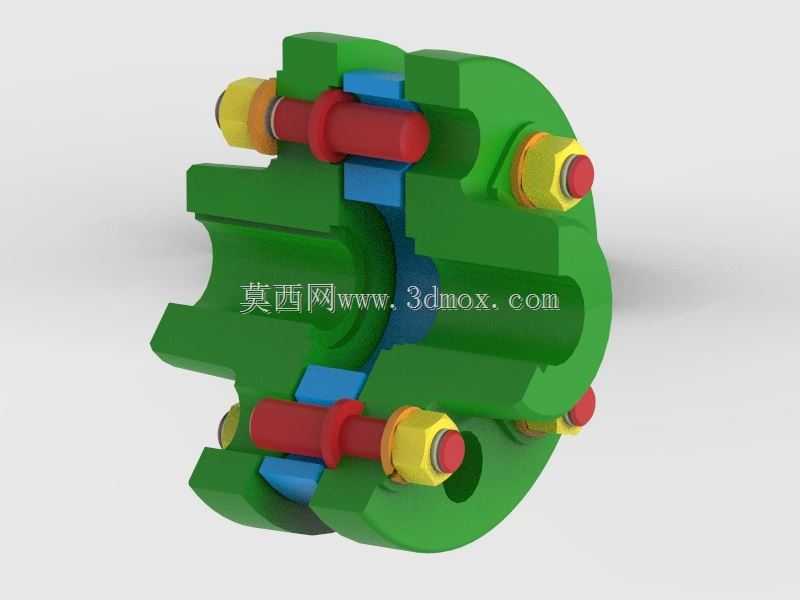

这类弹性环接头多用于中小功率传动系统的轴系连接场景，常见于轻工输送设备、小型机床进给单元、包装机械传动组等需要补偿两轴安装偏差的部位，区别于刚性联轴器的硬连接特性，其内置的弹性环结构可在传递额定扭矩的同时，吸收轴系运行中产生的小幅径向、角向偏移，降低安装时的同轴度公差要求，减少现场装配的调校工作量。从结构设计来看，接头采用法兰盘式安装基体，端面上均匀分布六组带防松垫圈的锁紧螺栓，螺栓预紧时会挤压内侧的弹性胀紧环，依靠环体与轴表面的静摩擦力实现扭矩传递，相比键连接方式，这种无键连接结构不会在轴表面产生应力集中缺口，可提升轴件的疲劳寿命，同时拆装时无需额外的拉马工具，松开螺栓即可完成接头与轴的分离，适合需要频繁调整传动位置的设备工位。设计过程中需要重点控制几个核心尺寸边界：法兰盘的端面跳动公差需控制在0.02mm以内，避免连接后出现轴系偏摆；弹性环的内孔尺寸公差需匹配常用的标准光轴直径系列，胀紧后的有效接触面积不低于环体内壁总面积的85%，防止局部应力过大导致环体塑性变形；螺栓的分布圆直径需避开相邻部件的安装空间，锁紧后螺栓头部的外伸高度不超过法兰盘的轴向总厚度，避免运转时与周边护罩、管线产生刮碰。实际选型应用时，需要根据传递的额定扭矩核算弹性环的正压力，确保在设备启动、正反转切换的瞬时冲击载荷下，连接部位不会出现打滑位移；法兰端面上预留的减重孔除了降低接头自身转动惯量外，也可作为安装时的对位标记孔，方便现场快速对齐两轴的连接位置；接头外侧的环形密封槽可加装橡胶密封圈，在有粉尘、切削液飞溅的加工场景下，能阻挡杂质进入弹性环的配合面，避免长期使用后出现胀紧力衰减的问题。这类连接结构相比传统的凸缘联轴器，轴向安装尺寸更短，可适配轴端间距较小的紧凑传动布局，同时弹性元件的阻尼特性可吸收轴系运转中的小幅振动，降低传动端的噪音传导，在转速不超过3000rpm的中低速传动场景下有较好的适配性。建模时需要还原弹性环受挤压后的微变形形态，螺栓与法兰孔的间隙配合关系也要准确呈现，方便后续做装配干涉检查与运动仿真验证，确保导出的模型可直接用于设备的整体装配布局校验。
