三孔连杆式机械传动连接构件

项目分类:3D模型 发布时间:2021-08-28 ID:247671
  • 三孔连杆式机械传动连接构件
  • 三孔连杆式机械传动连接构件
  • 三孔连杆式机械传动连接构件

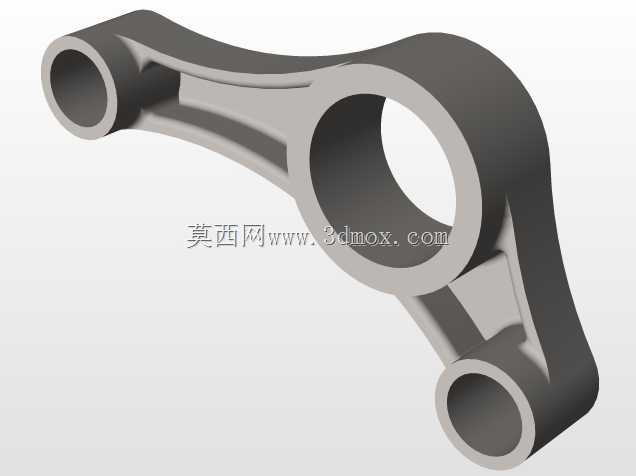

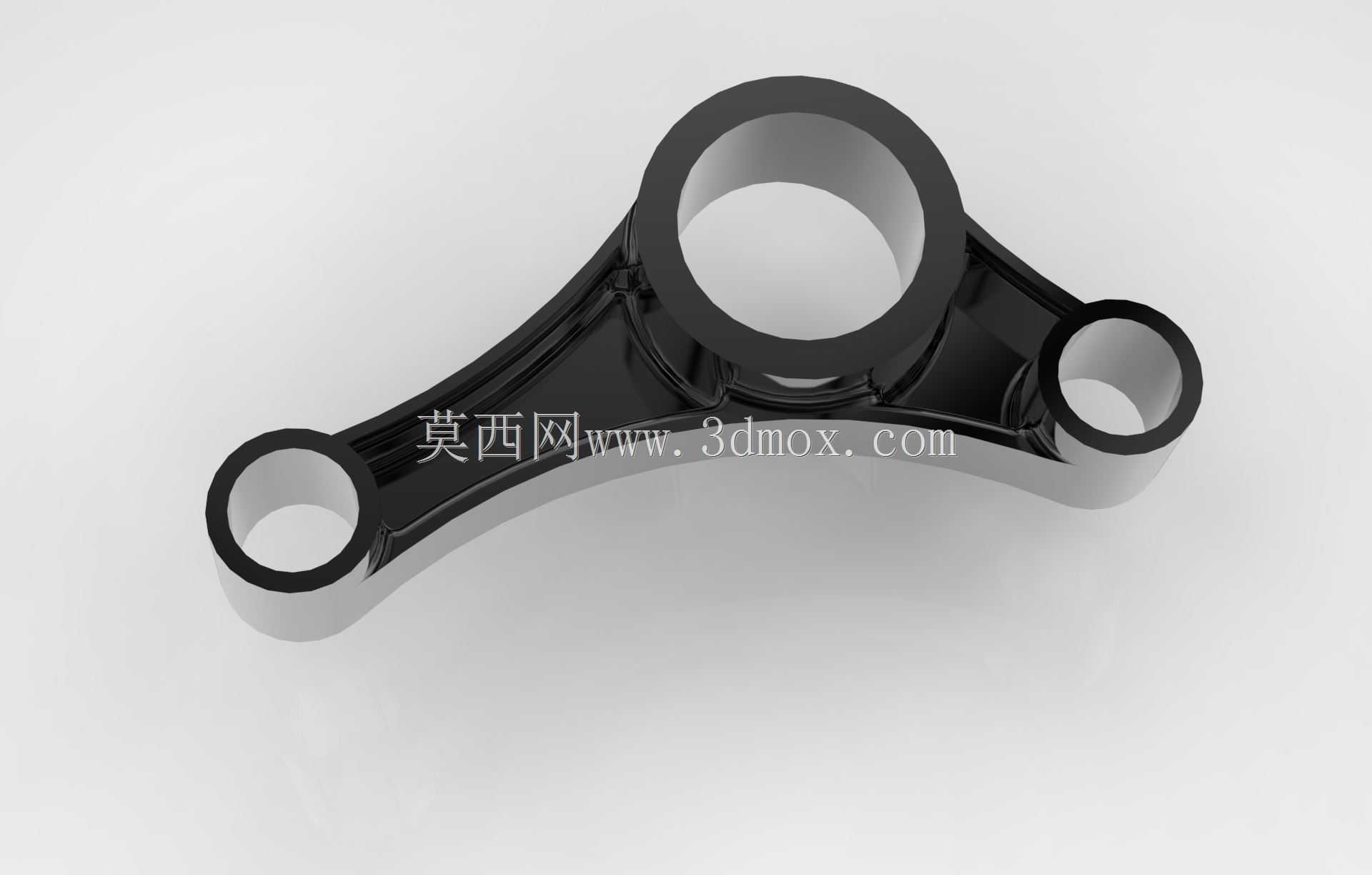

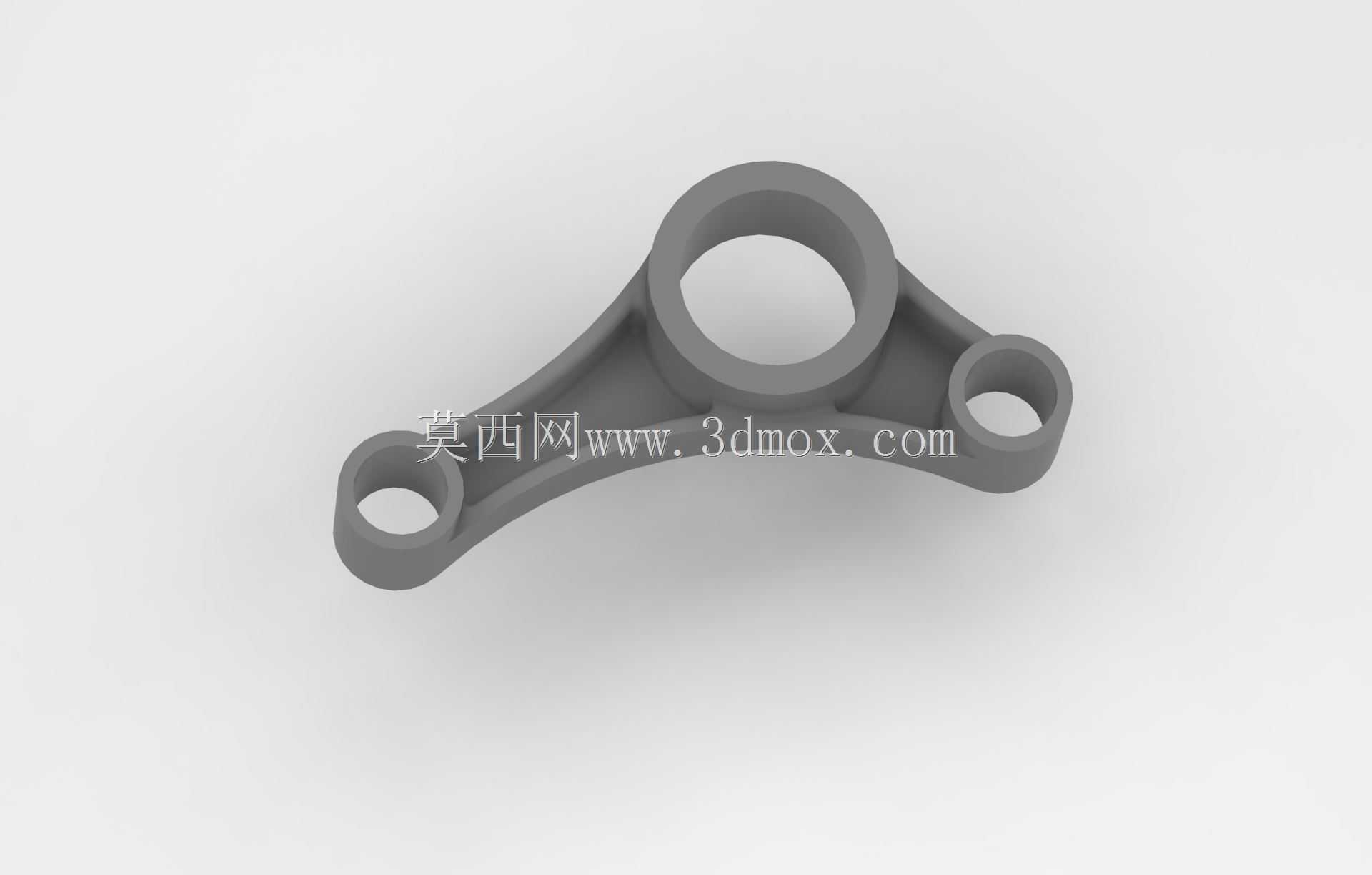

这类三孔铰接连杆构件,常见于中小功率内燃机的配气传动组、轻型农用机械的动力传输链路,也会出现在部分工业自动化生产线的往复执行机构末端,承担多节点动力同步传递、运动轨迹约束的核心作用。三个带衬套安装位的同轴孔位,分别对应动力输入、中间铰接支点、动力输出三个连接端,孔位内壁预留的衬套压装余量,能够在长期往复摆动工况下降低孔壁磨损,仅需定期更换耐磨衬套即可延长构件整体使用寿命,无需整体更换基体,大幅降低设备运维成本。从结构设计逻辑来看,三个孔位的中心距公差控制在±0.02mm范围内,能够保证传动过程中无卡滞、无旷量,避免因孔位偏移导致的传动异响、动力损耗问题;杆身采用变截面弧形过渡设计,并非等截面直杆结构,在保证整体抗弯、抗扭强度的前提下,尽可能削减非受力区域的材料冗余,兼顾轻量化需求与结构刚性,适配高速往复运动场景下的动平衡要求,减少运转过程中的惯性冲击。安装适配层面,三个孔位的端面均做了铣平加工,保证与配套铰接销轴的轴肩、锁紧垫片端面完全贴合,避免安装后出现轴向窜动;杆身与孔位衔接处做了大圆角过渡处理,消除应力集中点,能够承受交变载荷下的长期疲劳冲击,不会在衔接位置出现断裂失效问题。实际工况应用中,这类构件的摆动角度通常在15°到45°区间,适配转速区间覆盖每分钟300转到1200转,可根据不同设备的载荷需求调整基体材质,常规工况采用45号钢调质处理即可满足强度要求,重载场景可更换为40Cr材质做表面淬火处理,进一步提升孔位耐磨性能与杆身抗冲击能力。设计过程中需要重点校核三个孔位的同轴度、杆身的抗弯截面模量,以及铰接位置的销轴剪切强度,同时要预留足够的安装操作空间,避免装配时与周边相邻构件发生运动干涉,尤其是杆身摆动到极限位置时,要保证与周边壳体、其他传动件之间留有至少2mm的安全间隙,防止运转过程中出现剐蹭磨损。
