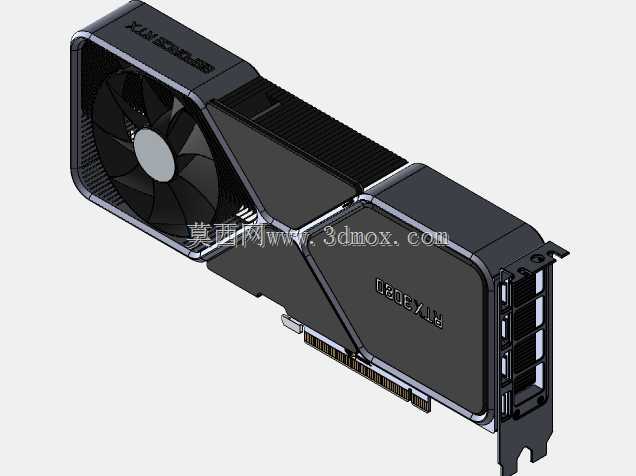

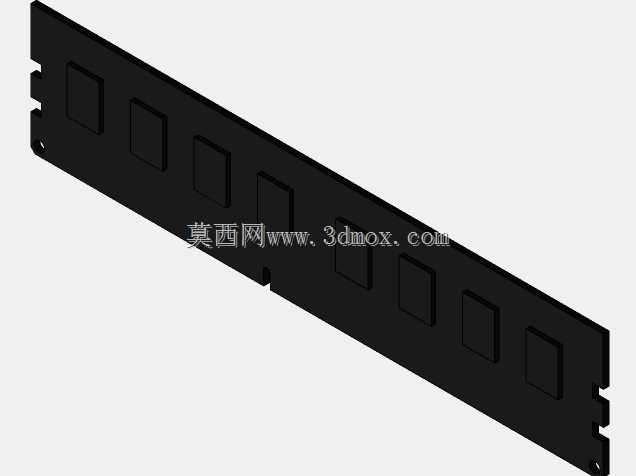

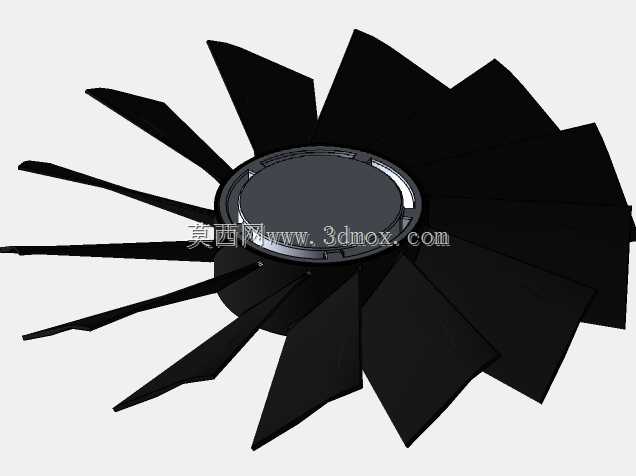

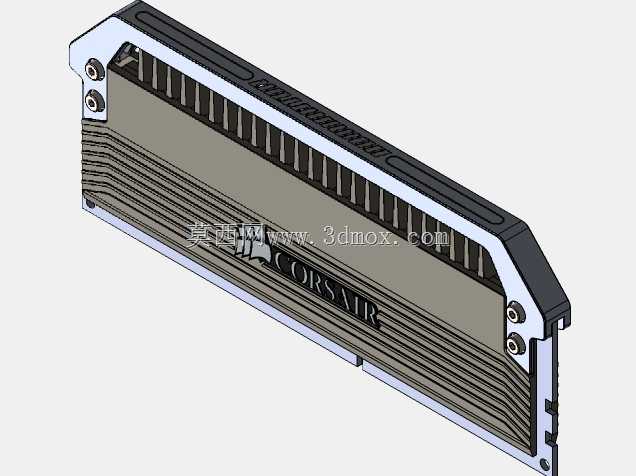

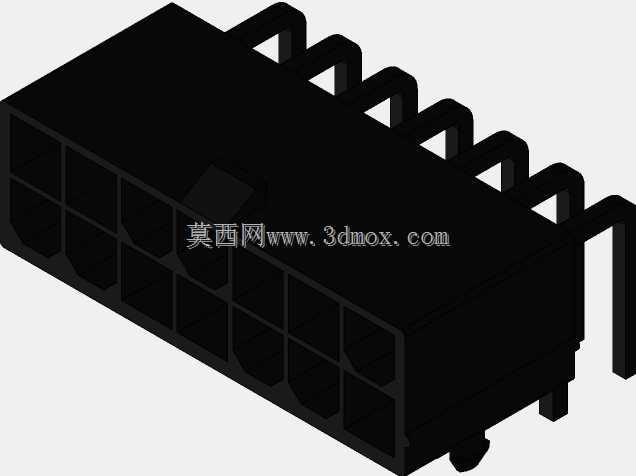

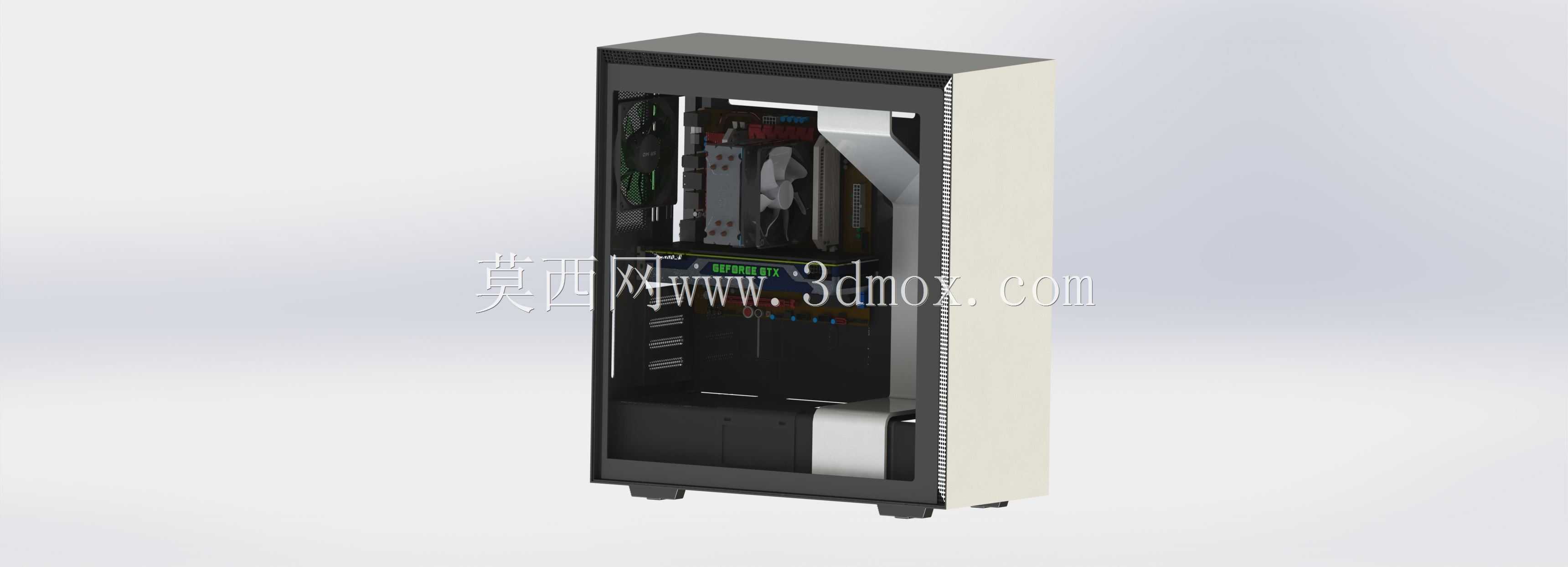

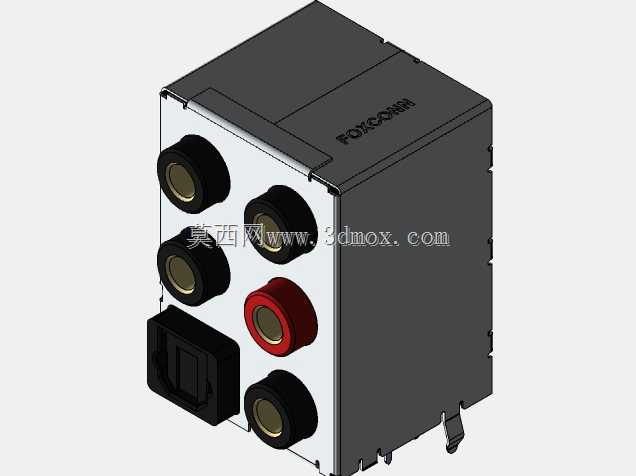

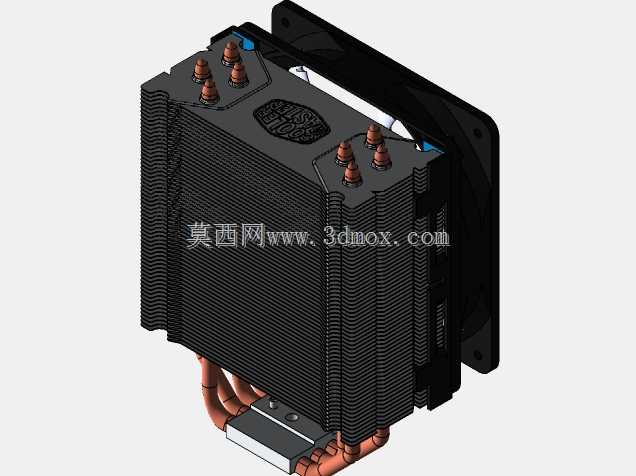

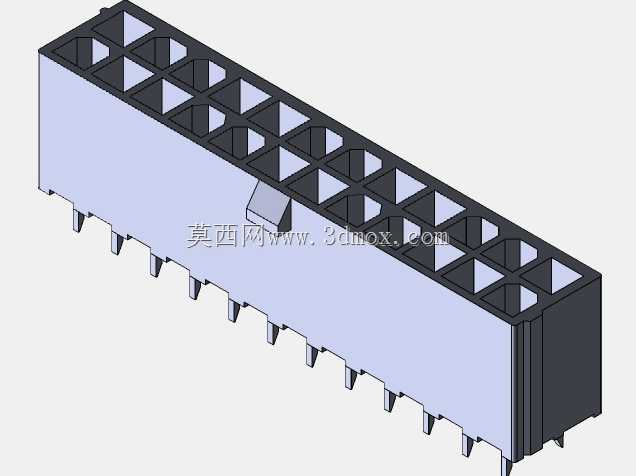

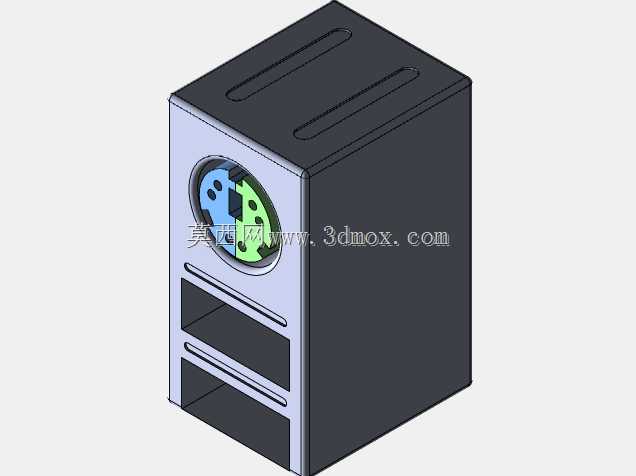

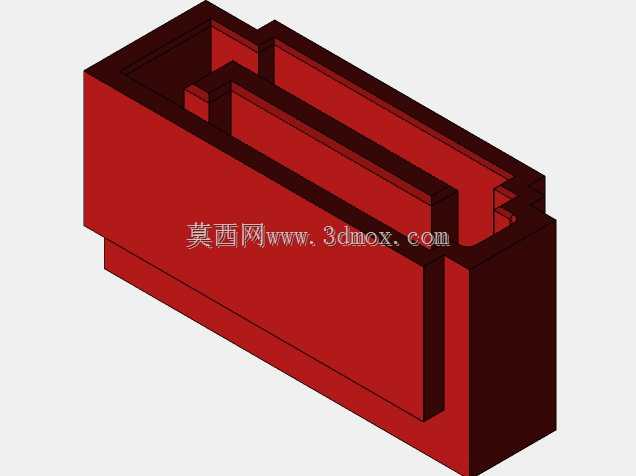

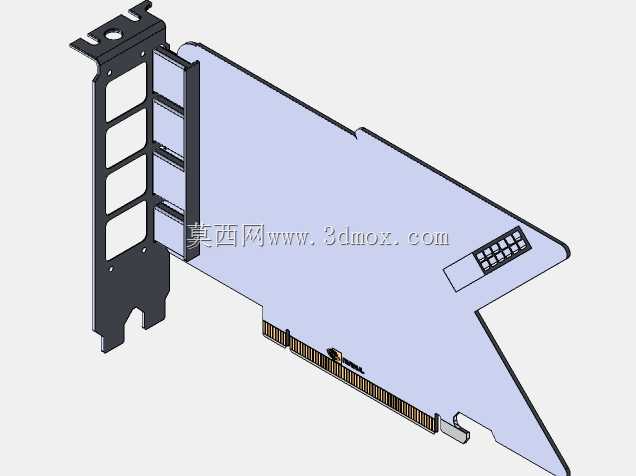

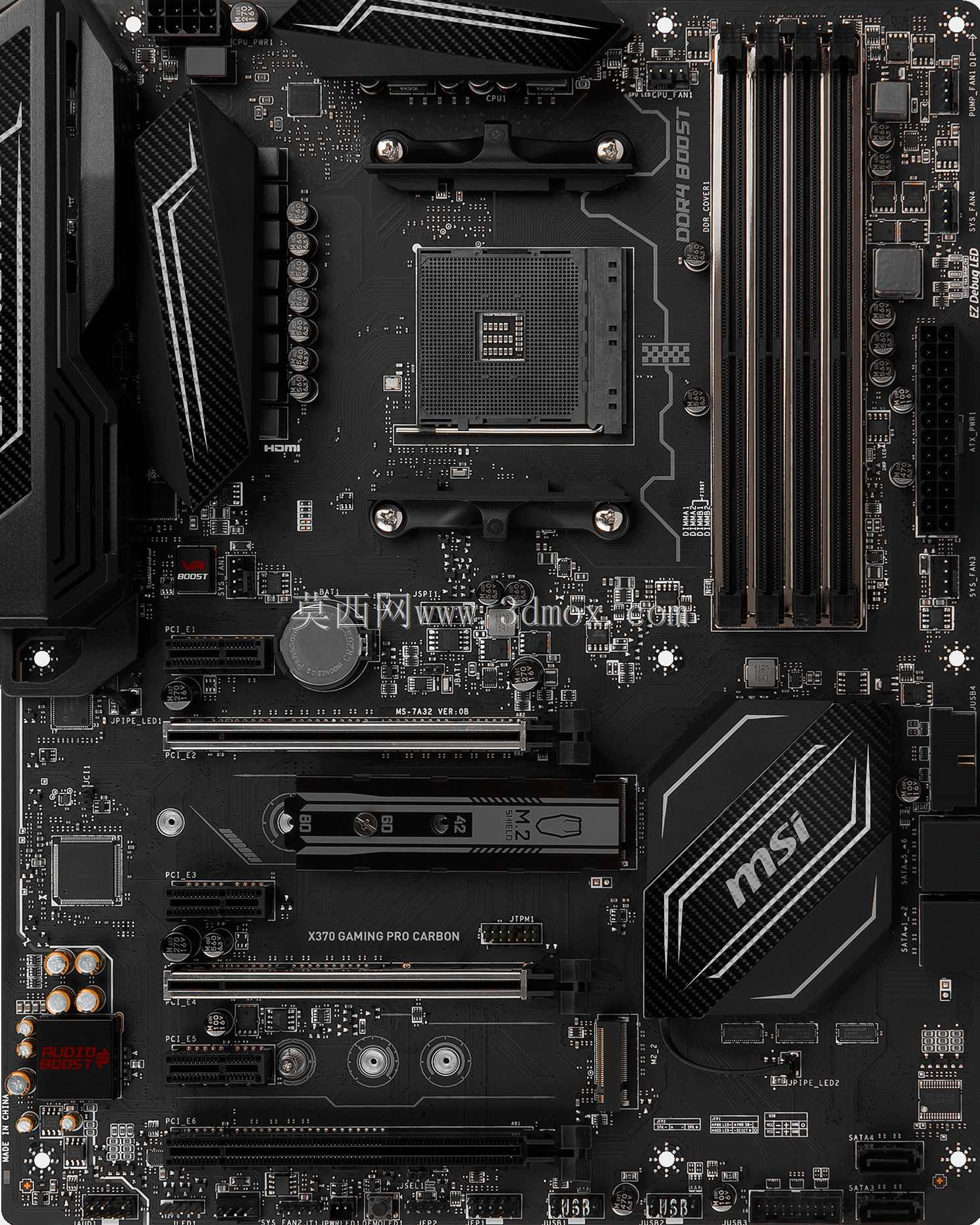

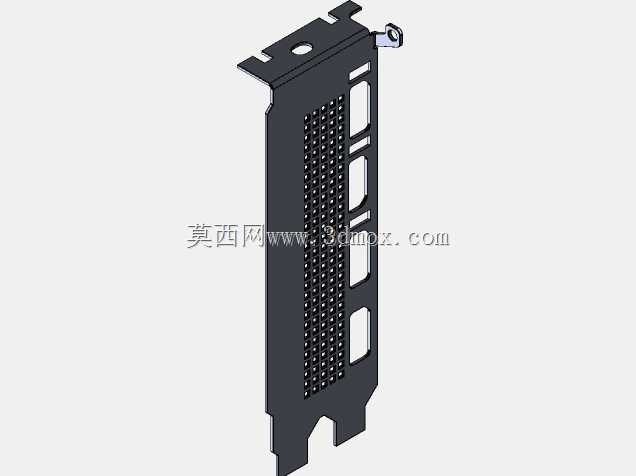

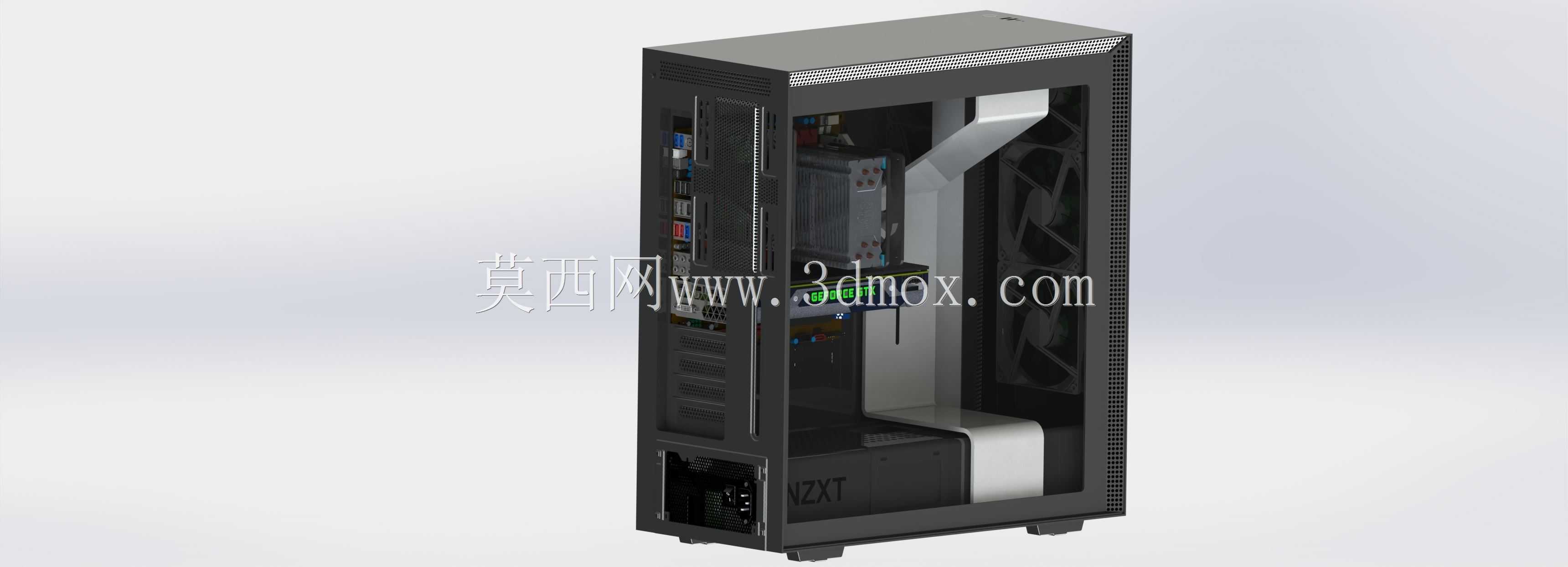

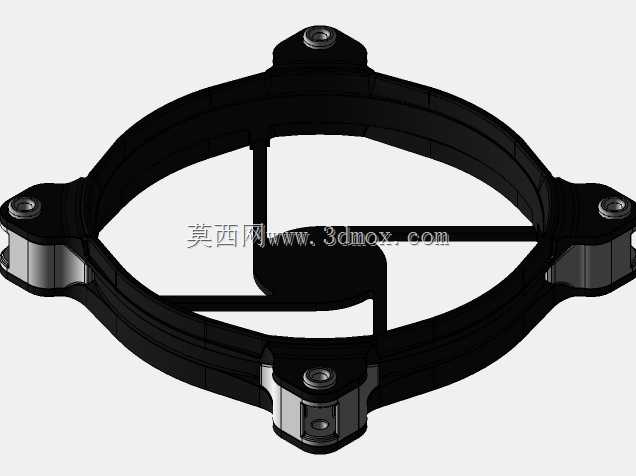

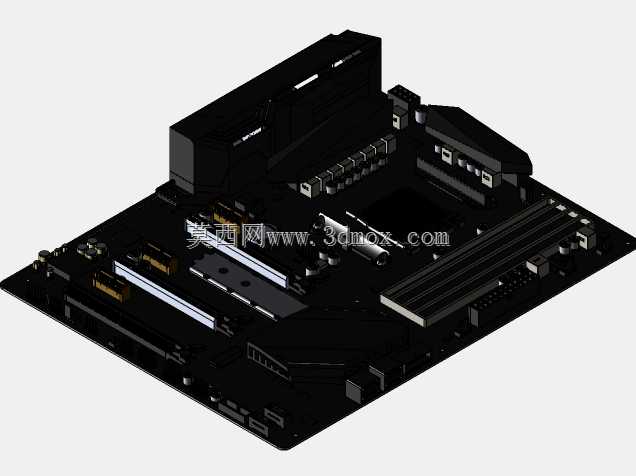

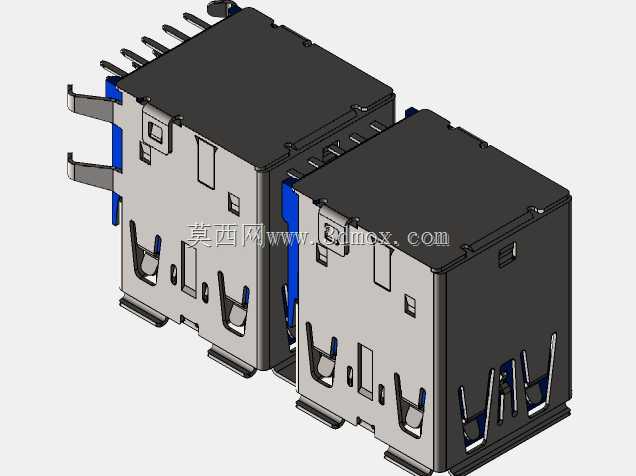

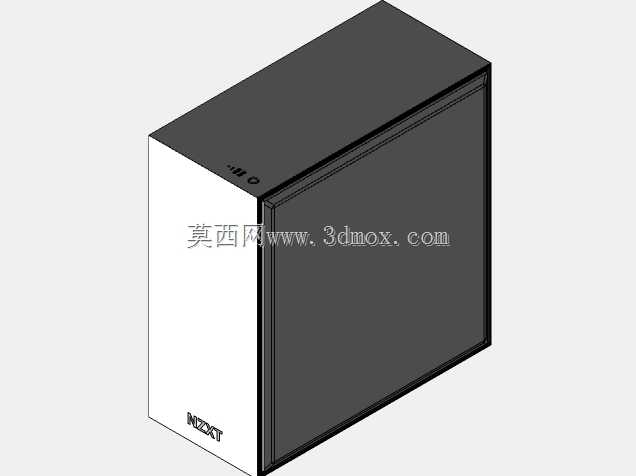

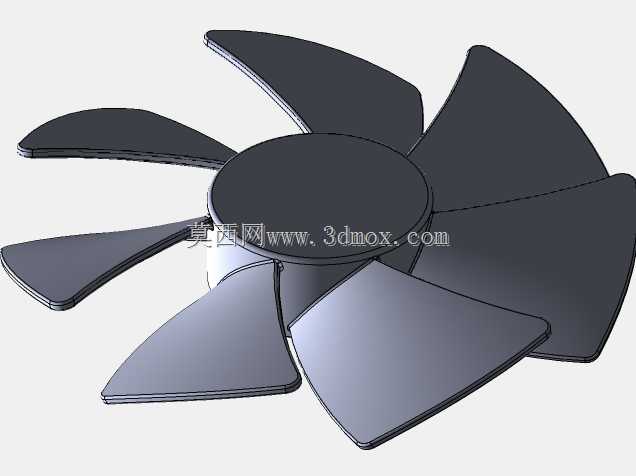

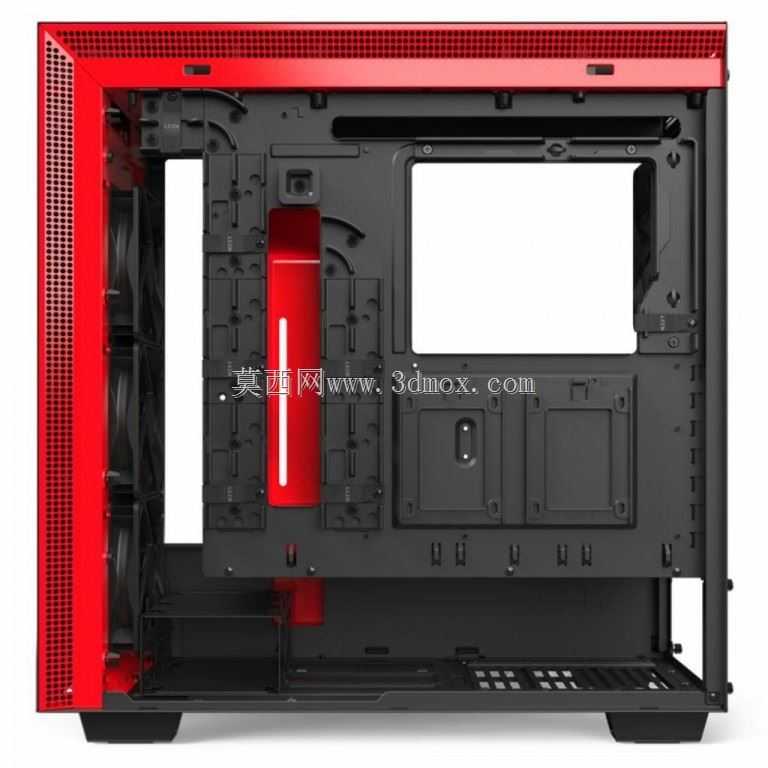

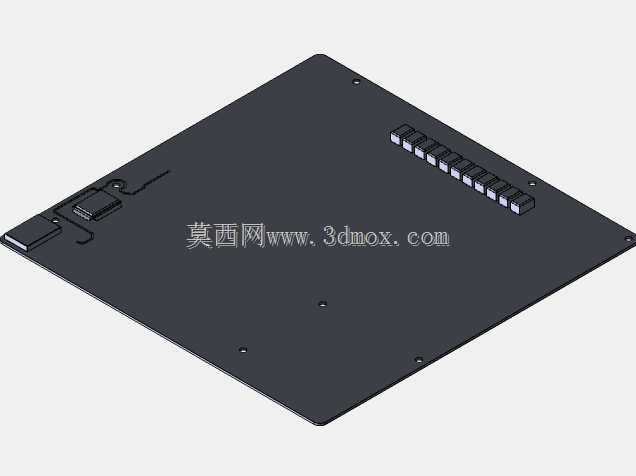

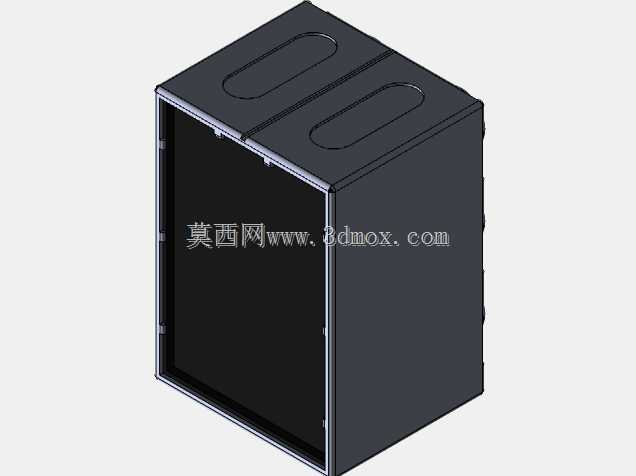

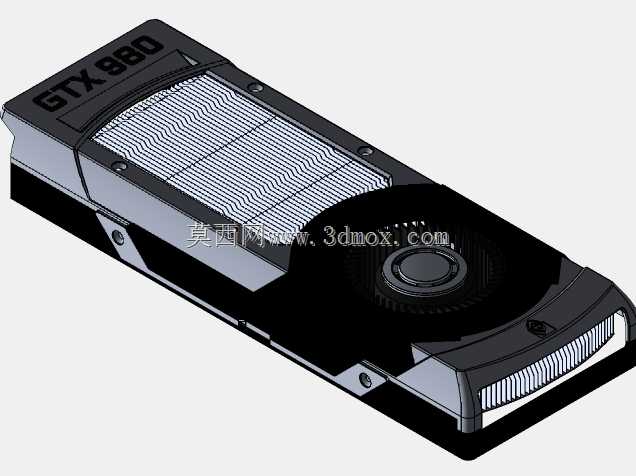

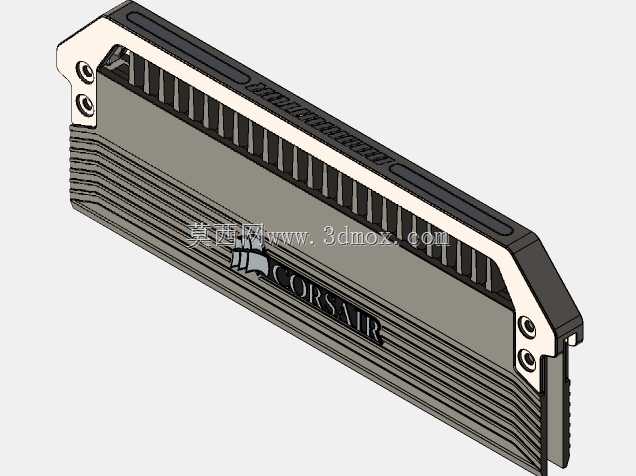

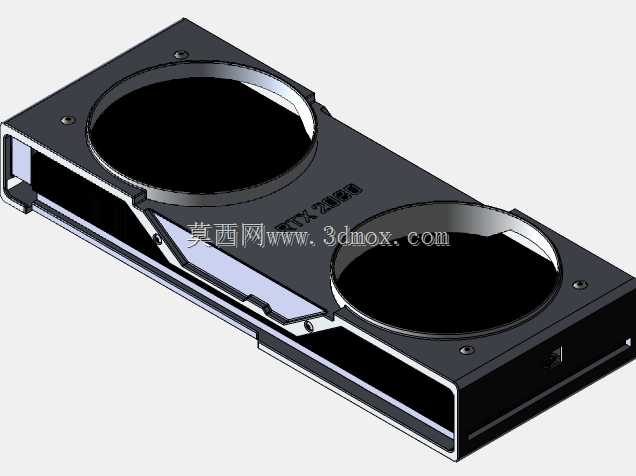

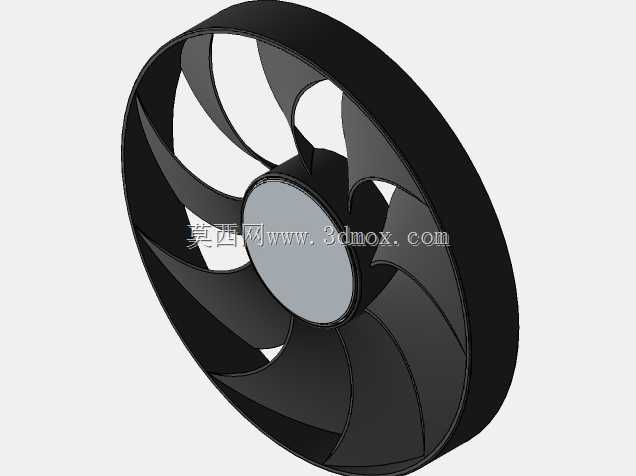

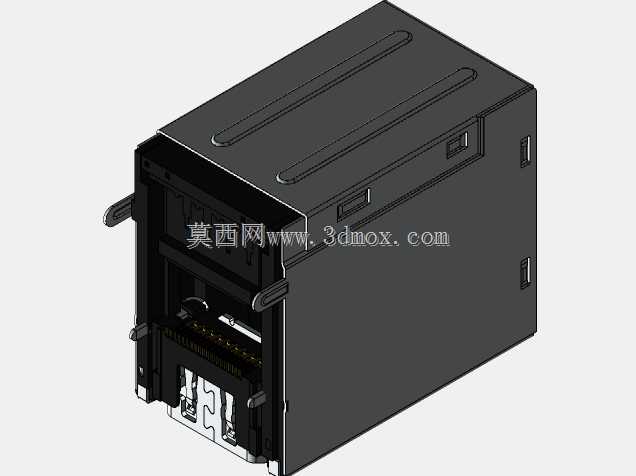

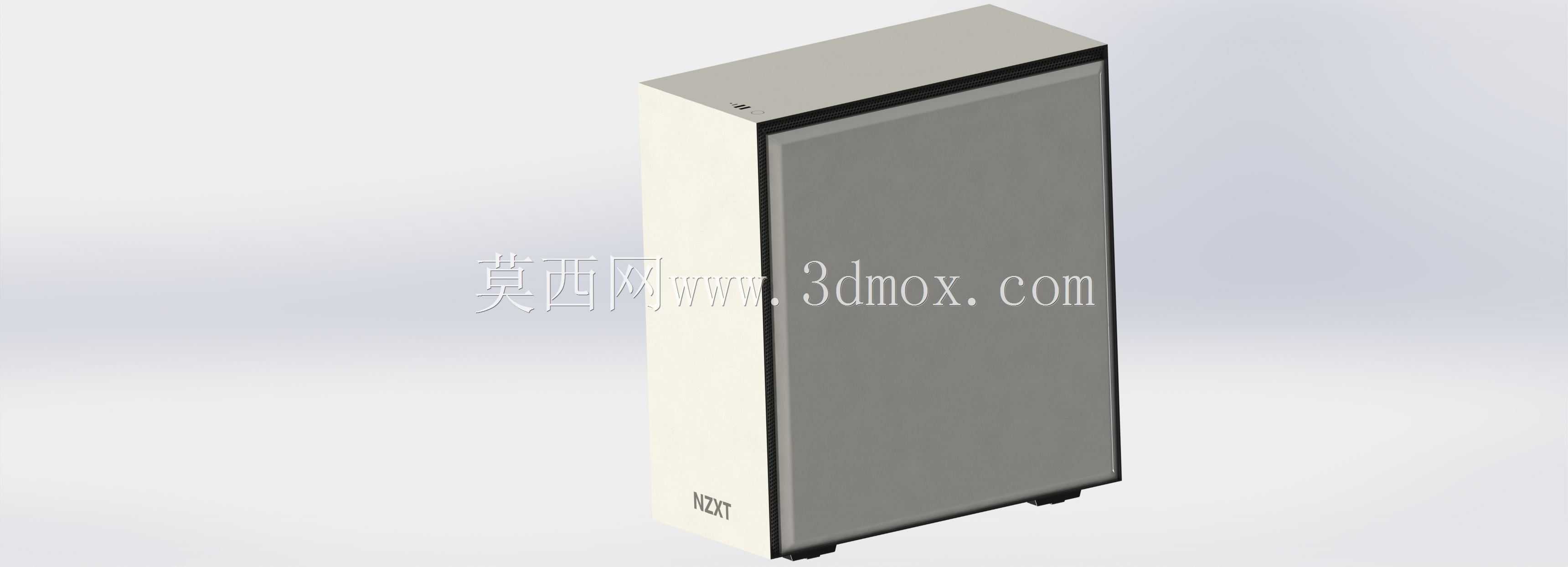

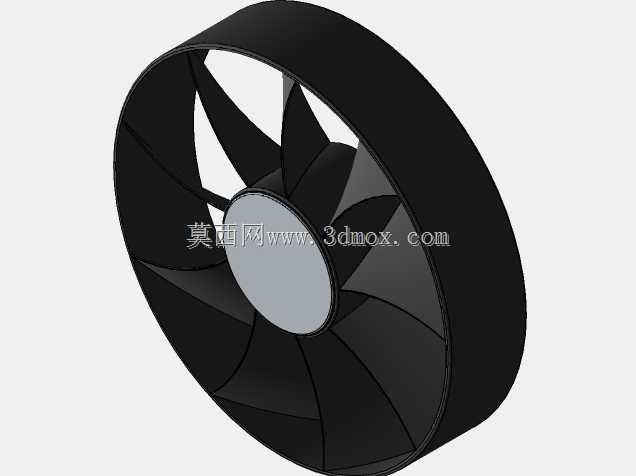

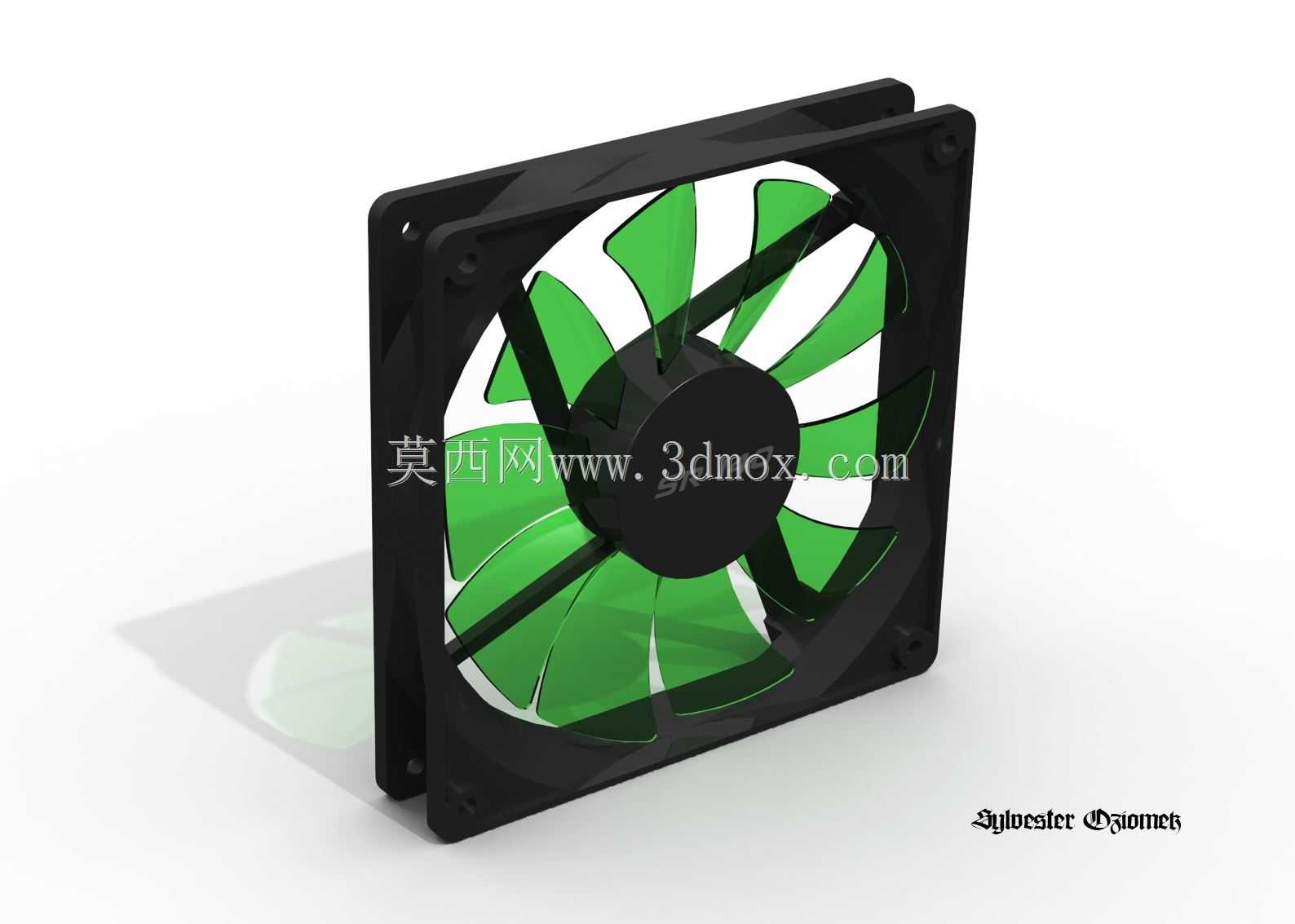

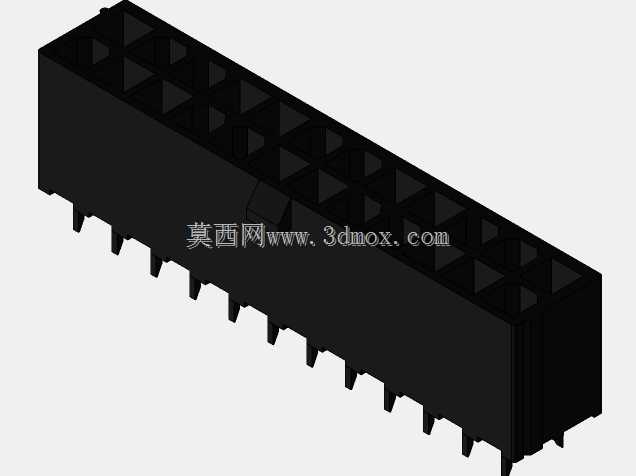

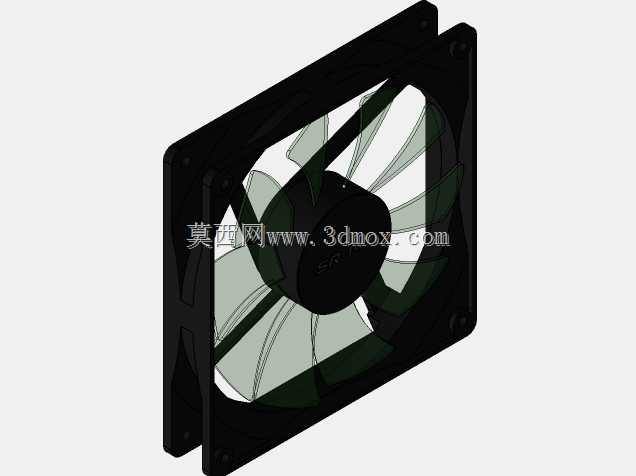

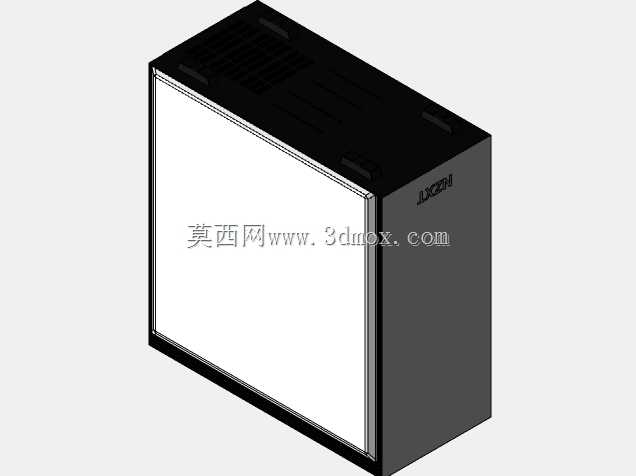

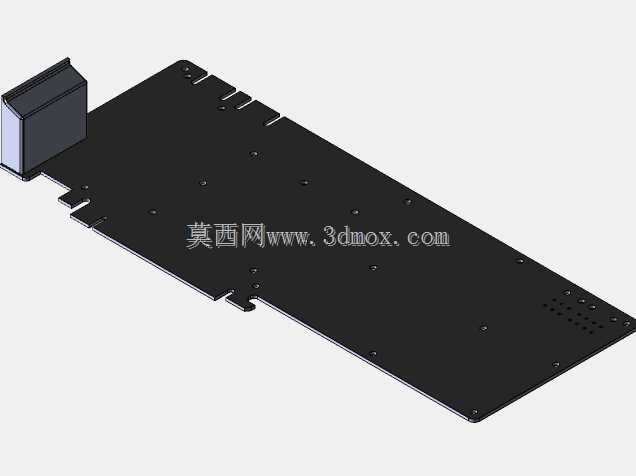

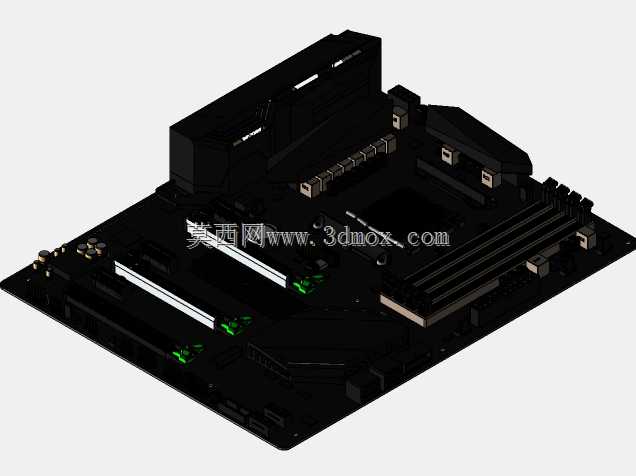

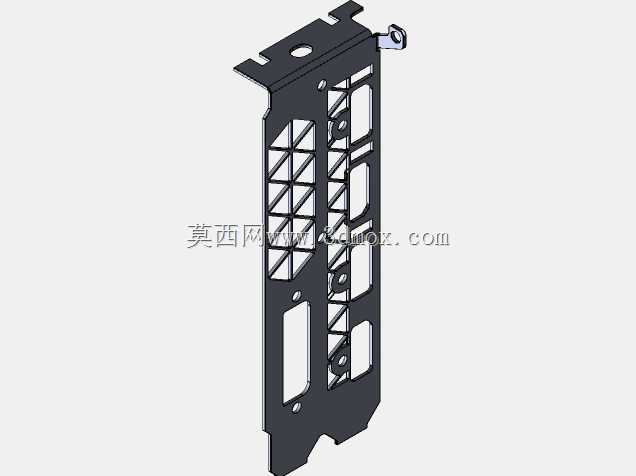

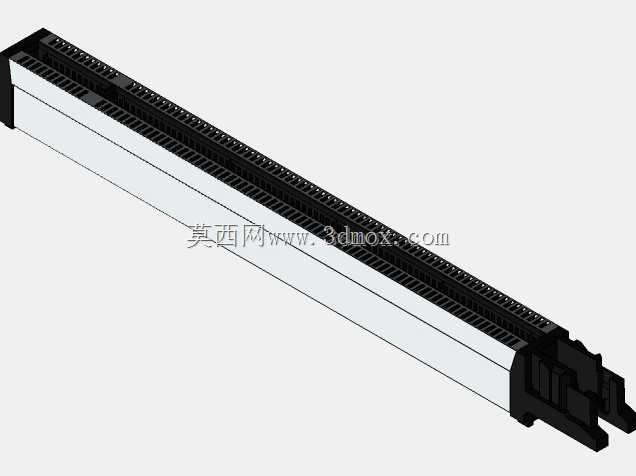

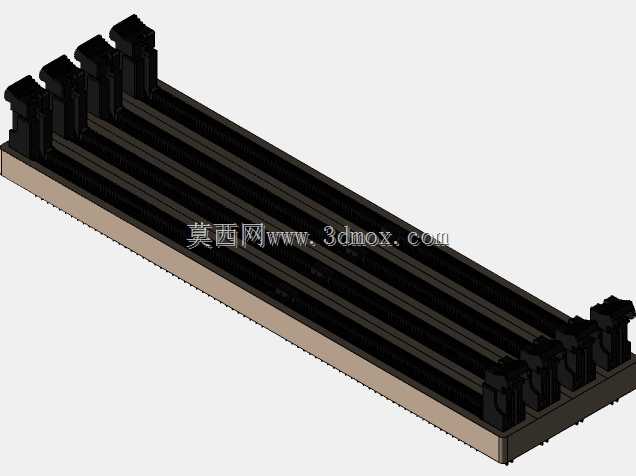

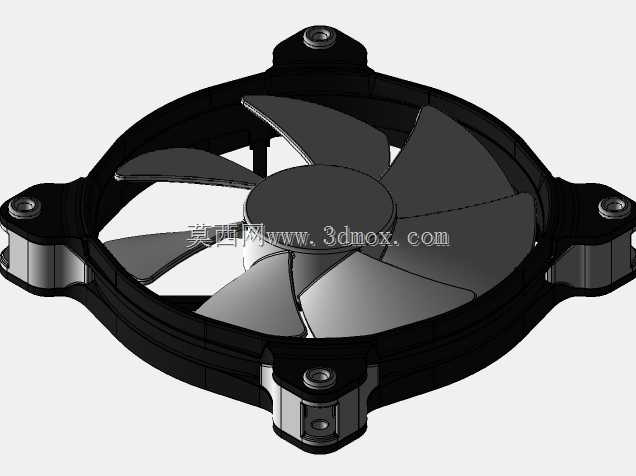

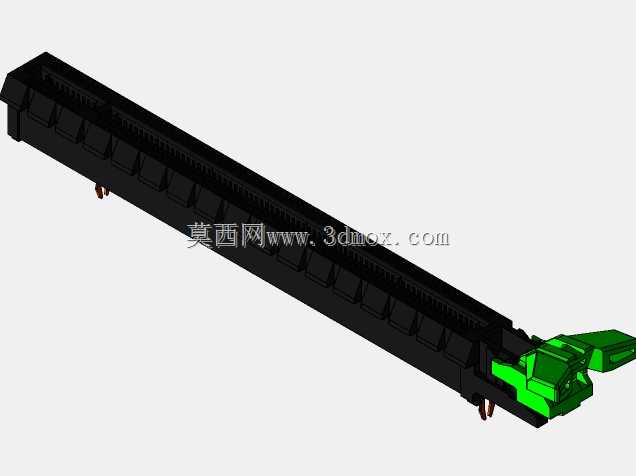

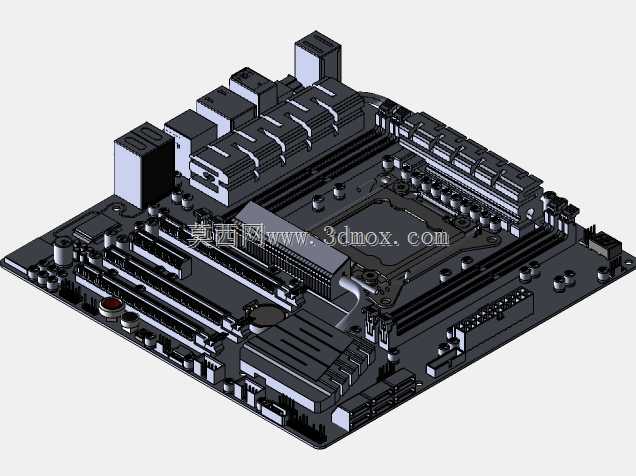

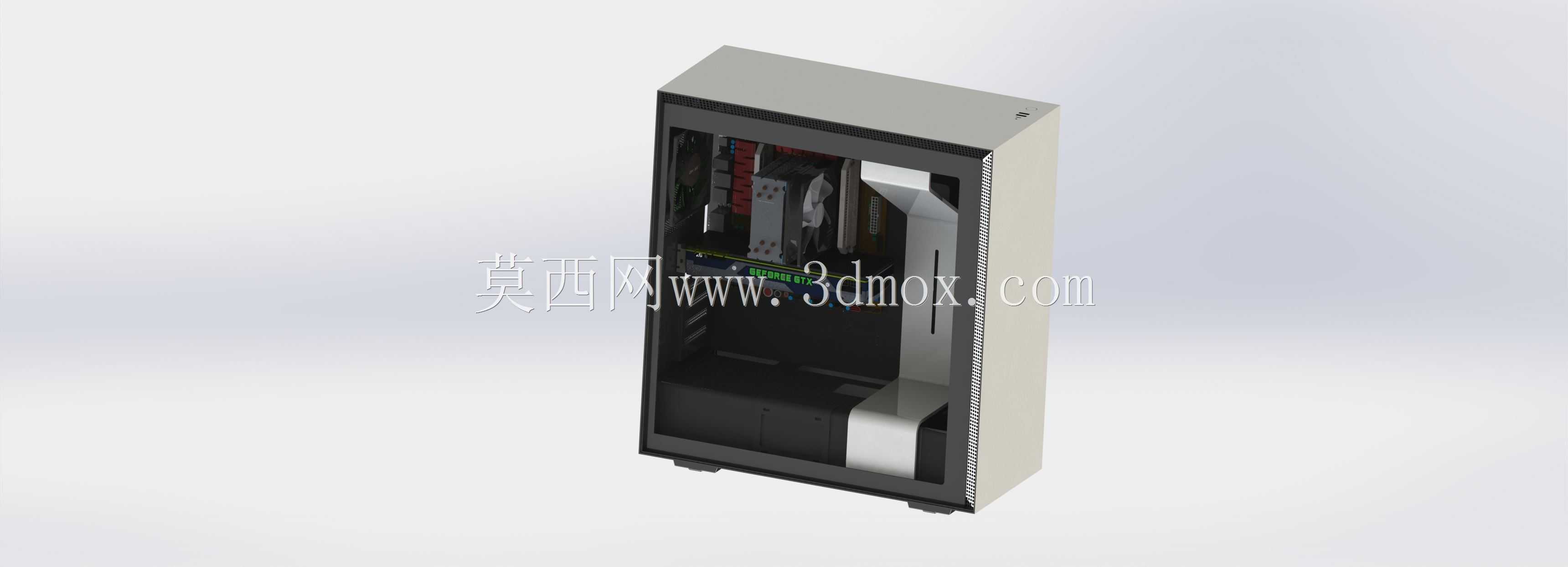

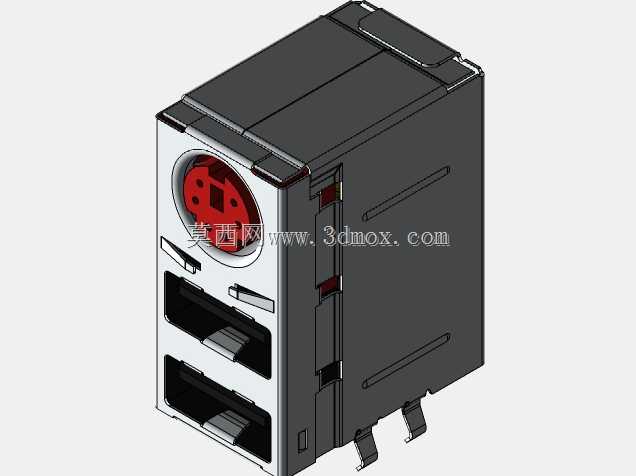

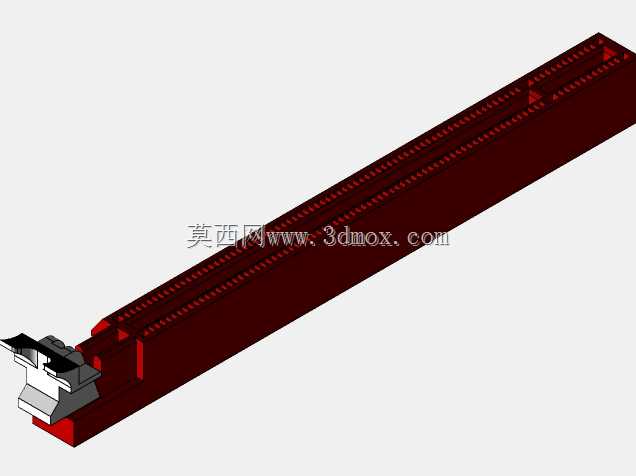

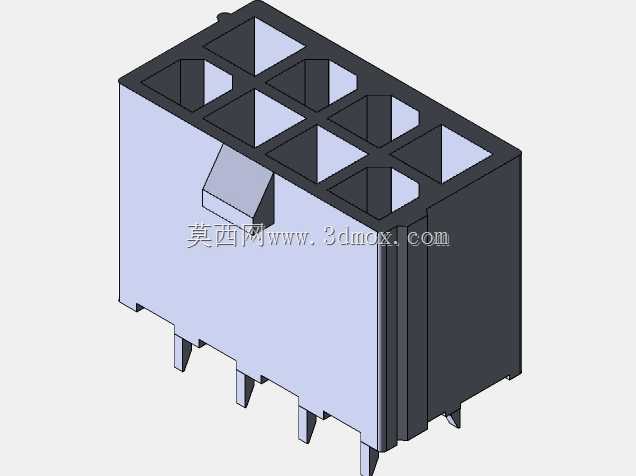

这套三维结构完整呈现了立式ATX规格台式电脑机箱的内部装配逻辑,覆盖从主板安装位、电源仓、显卡插槽到风冷/水冷兼容位的全部空间布局,可直接用于电脑硬件组装教学、机箱改装方案验证、定制化主机结构设计参考。日常应用场景覆盖DIY装机爱好者的方案预演、机电厂商的新品结构验证、计算机组装实训课程的教具开发,能帮助从业者提前规避硬件干涉、走线空间不足、散热风道冲突等常见装机问题。从功能特性来看,模型还原了机箱侧透面板的安装边界、前置IO接口的固定位、PCIe插槽的挡片结构、电源下置仓的减震垫安装位,同时预留了背部走线的穿线孔位与扎带固定点,完整复现了实际装机过程中需要考量的所有安装基准。设计思路上遵循主流中塔机箱的空间分配逻辑,将发热大户显卡与CPU的散热区域做了物理分隔,电源仓独立设置在底部避免电源风道与机箱主散热风道串扰,背部走线槽预留了25mm的理线空间,足够容纳ATX主板的24Pin供电线、CPU8Pin供电线与多根SATA线材的弯折收纳,不会出现侧板盖合时挤压线材的问题。外形尺寸方面严格遵循ATX机箱的通用安装边界,整体高度控制在480mm以内,宽度210mm,深度450mm,兼容标准ATX、M-ATX、ITX三种规格主板,显卡安装位最长支持360mm长度的三风扇显卡,CPU散热限高165mm,可兼容绝大多数塔式风冷散热器,顶部与前部均支持360mm冷排安装,冷排加风扇的总厚度控制在55mm以内不会与内存马甲产生干涉。模型中还还原了机箱内部的硬件安装状态,包括主板、显卡、电源、内存的装配位置,以及供电线、SATA线的走线路径,能直观展示不同硬件的安装顺序与走线逻辑,对于刚接触装机的结构设计人员来说,可以直接参考这套模型的空间避让逻辑,在做定制化机箱设计时合理分配各硬件的安装空间,避免出现硬件装不进去、接口被遮挡、散热空间不足的问题。同时模型中呈现的机箱前面板进风孔、后部排风孔、顶部排风孔的位置关系,也能帮助设计者验证风道走向的合理性,确保冷排与风扇的安装位置能形成顺畅的进出风循环,降低硬件积热风险。
- 上一篇:小型电动竞速卡丁车结构设计方案
- 下一篇:谷歌Chrome浏览器标识立体造型设计
- 全部评论(0)
- 模板大小 764.43 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,
- 软件分类 通用机械零部件
