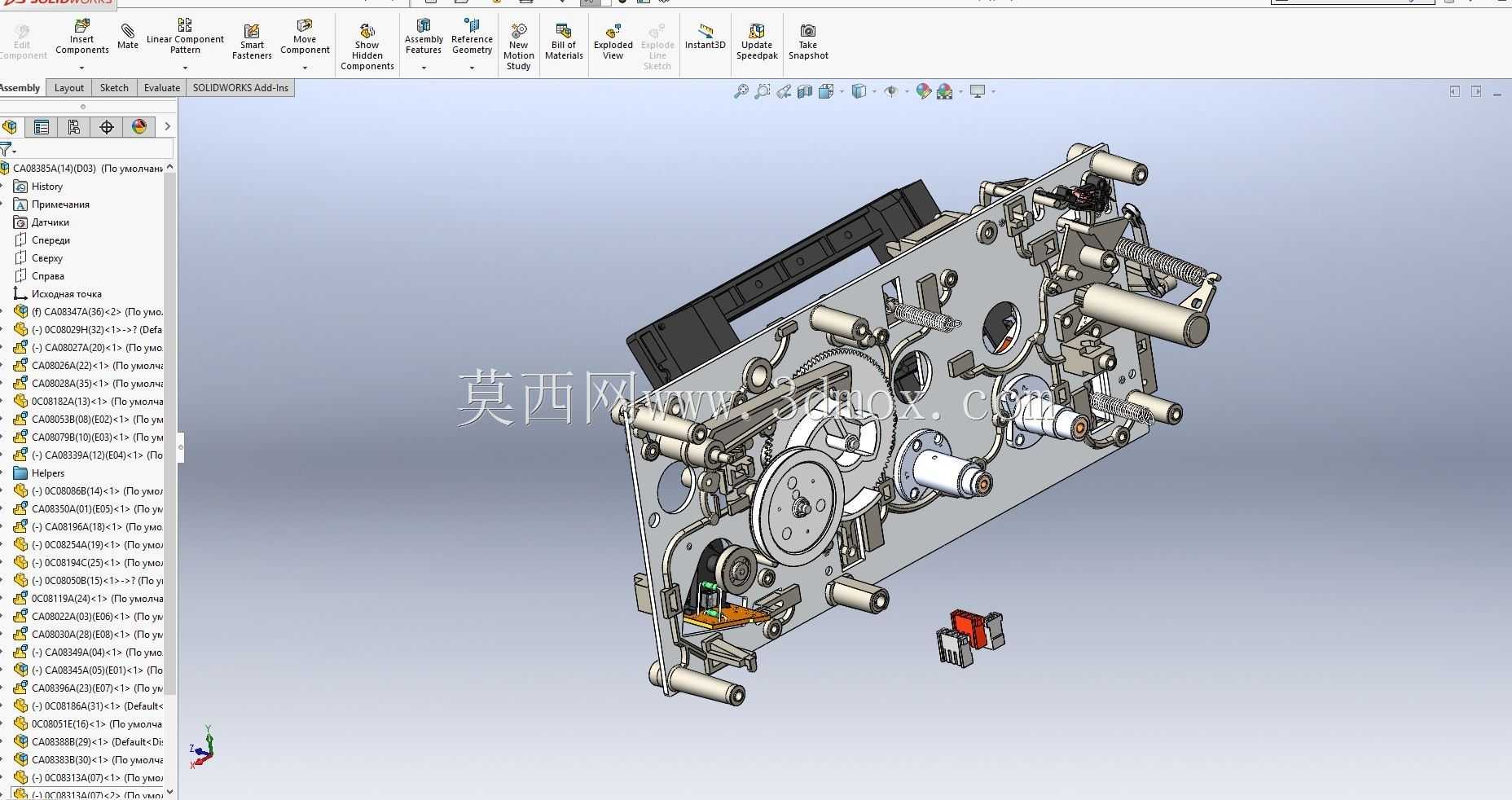

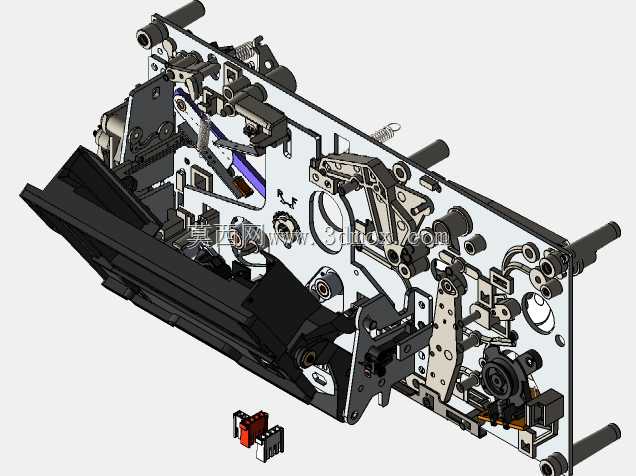

盒式磁带卡塞传动机构结构设计

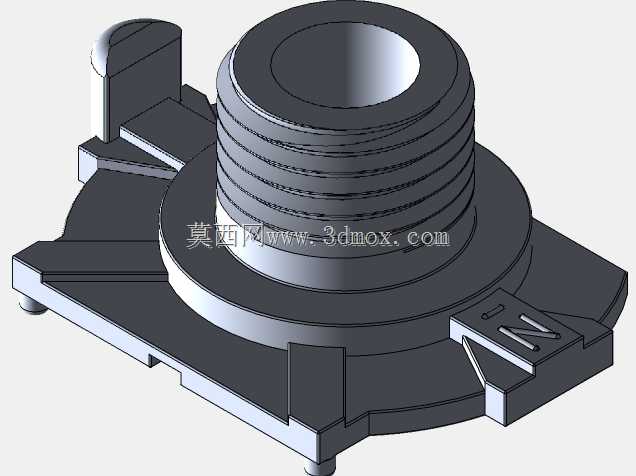

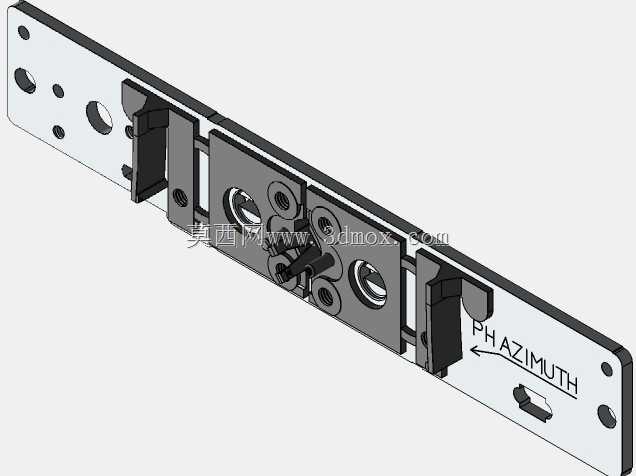

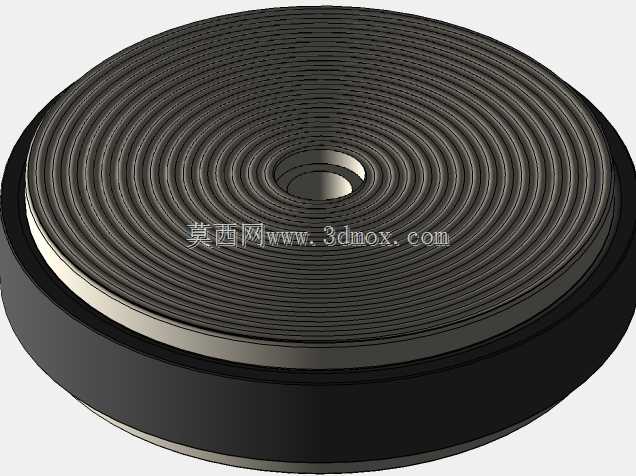

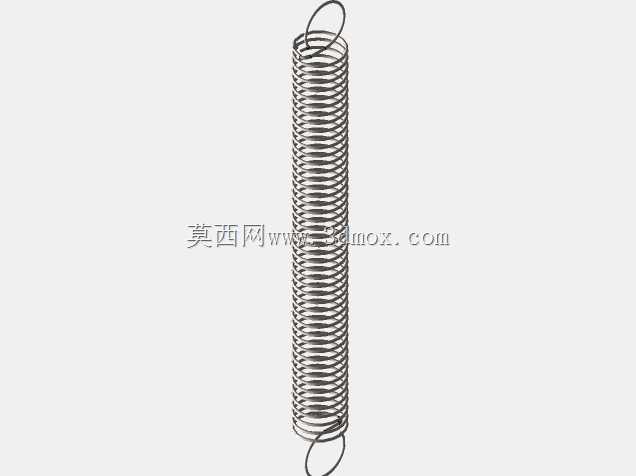

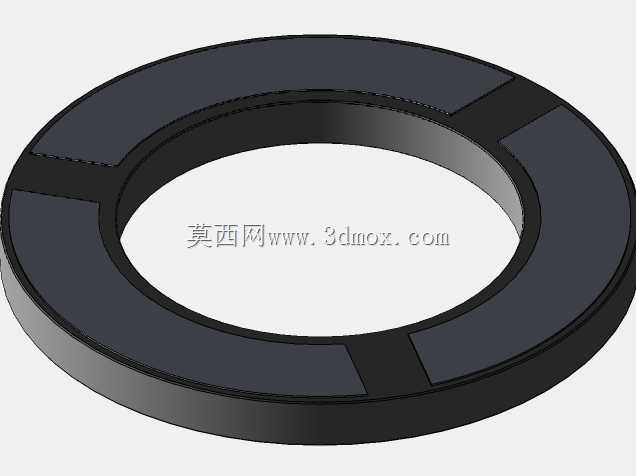

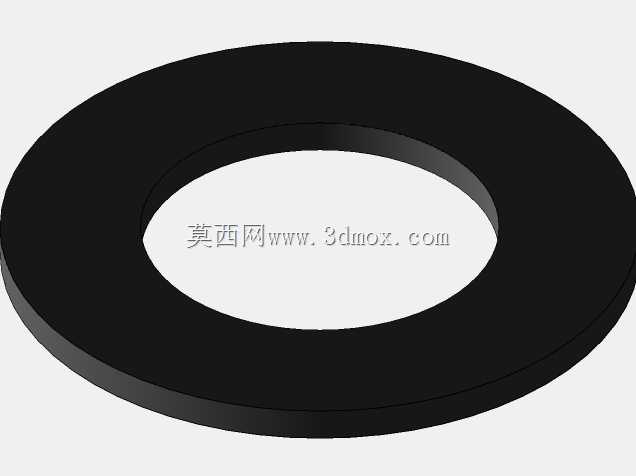

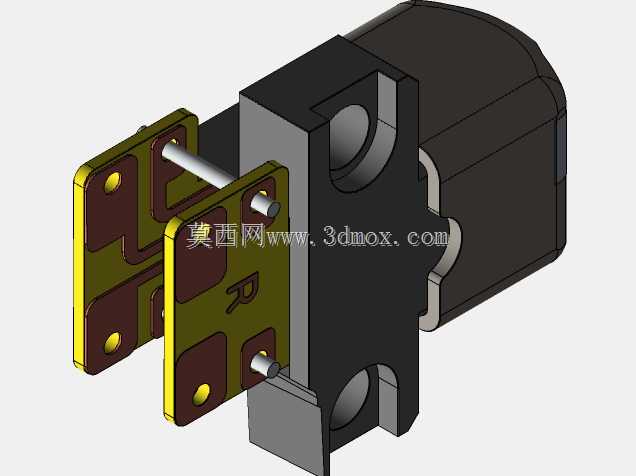

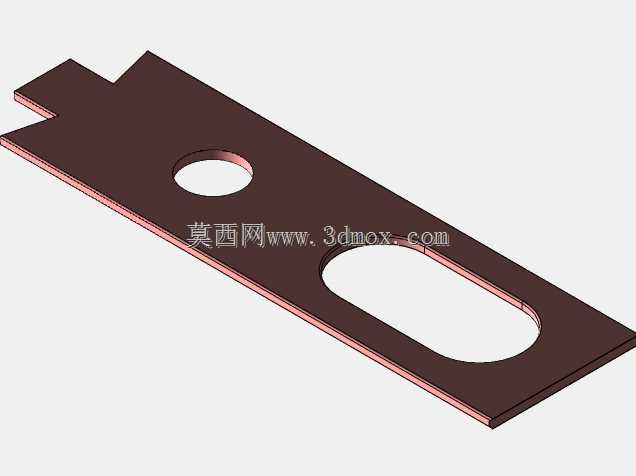

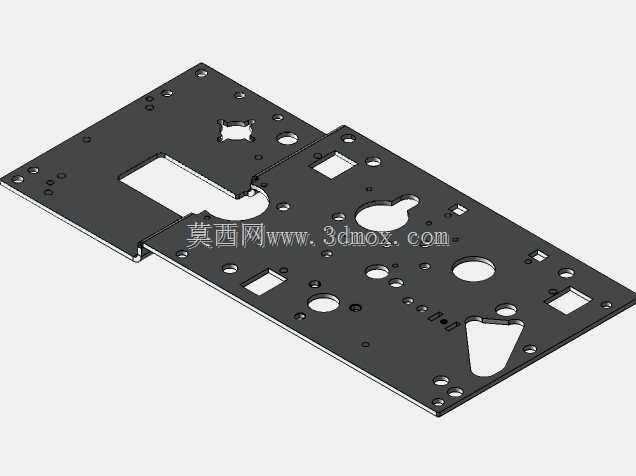

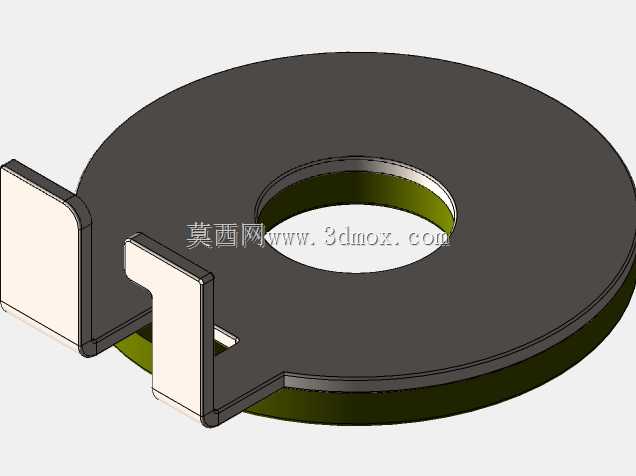

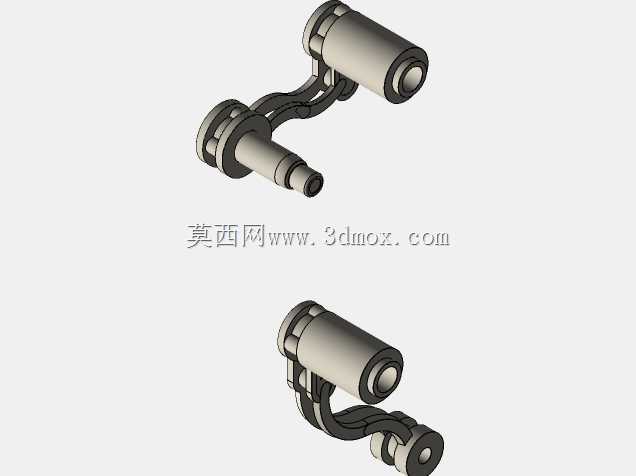

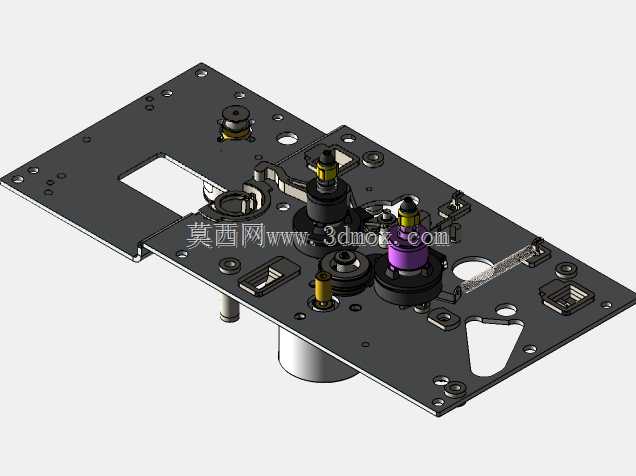

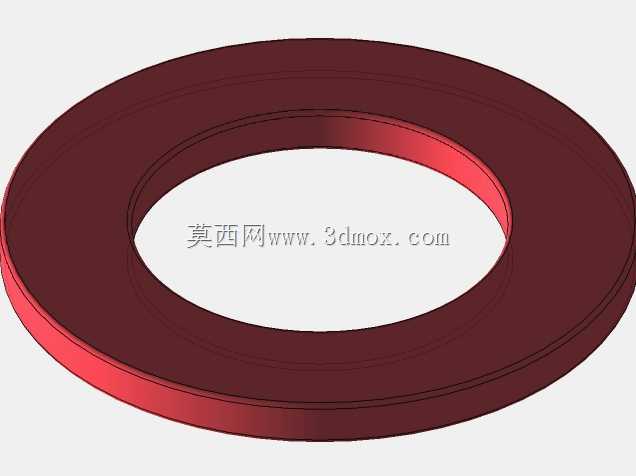

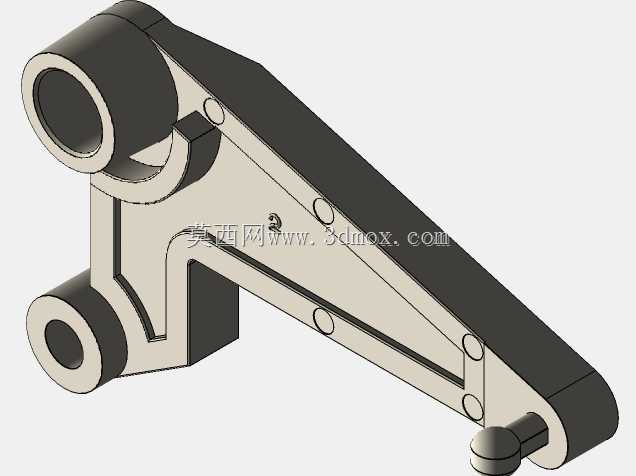

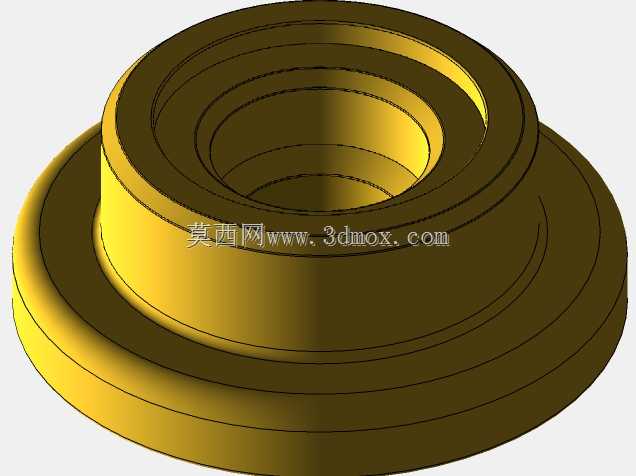

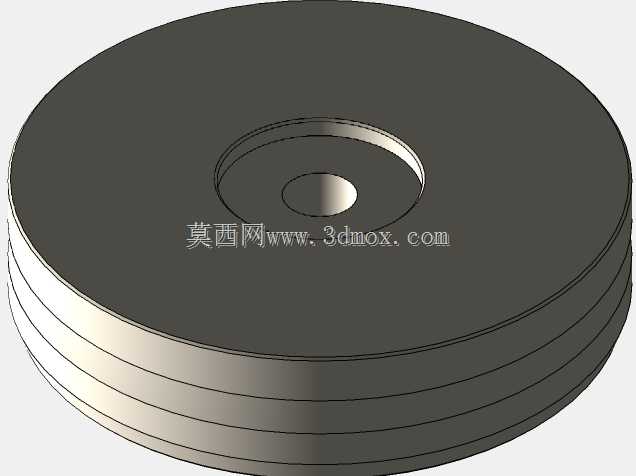

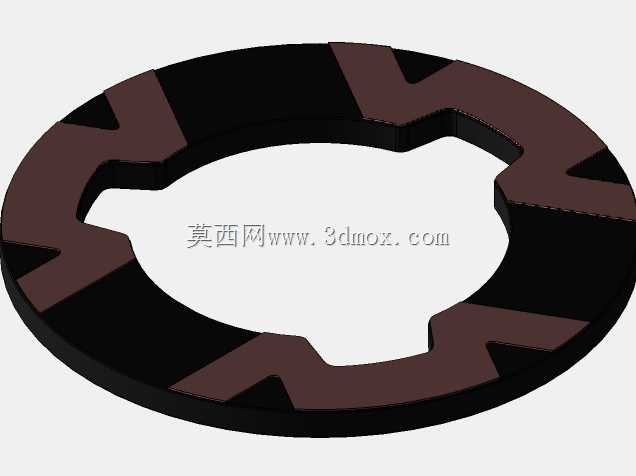

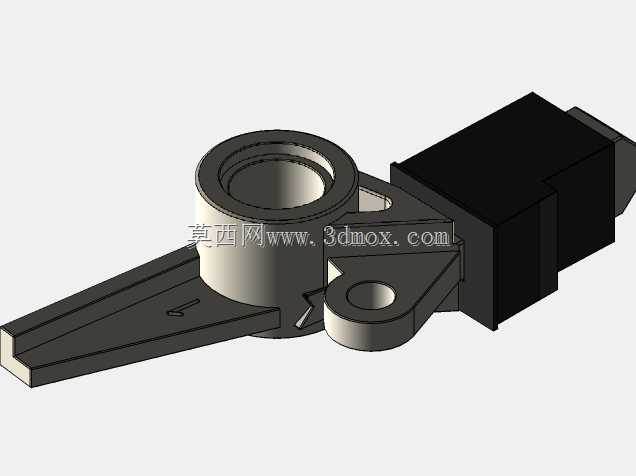

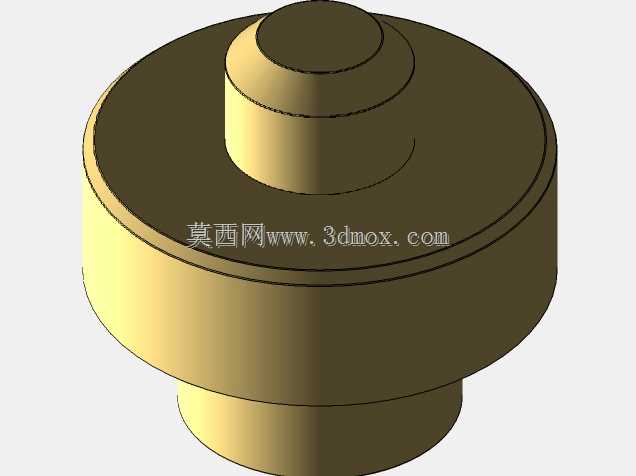

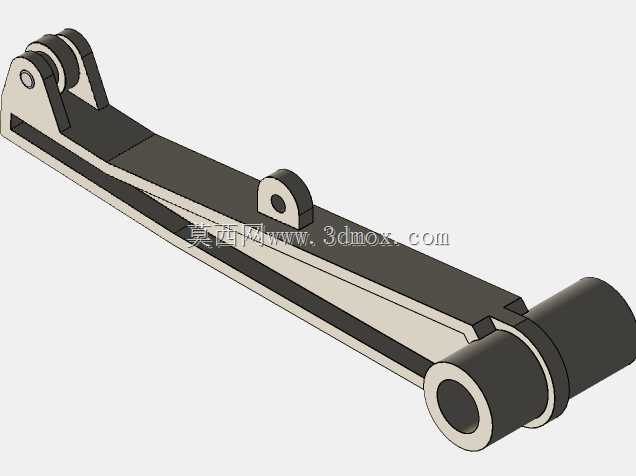

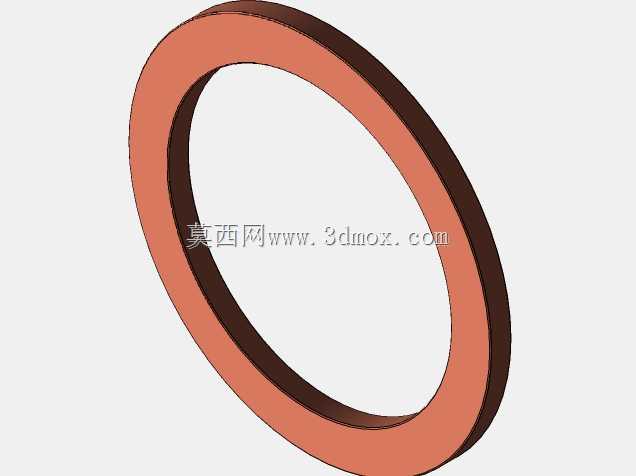

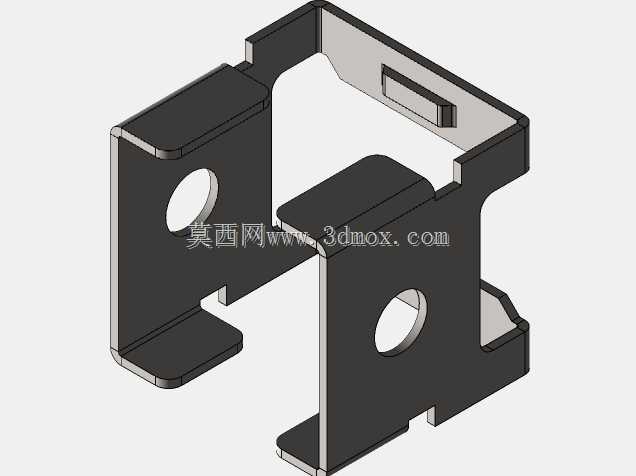

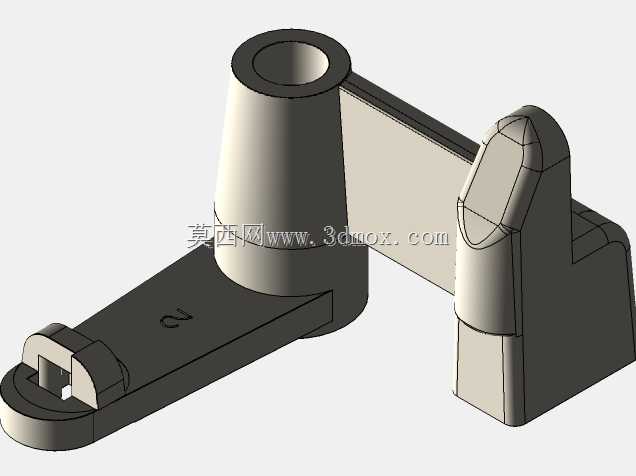

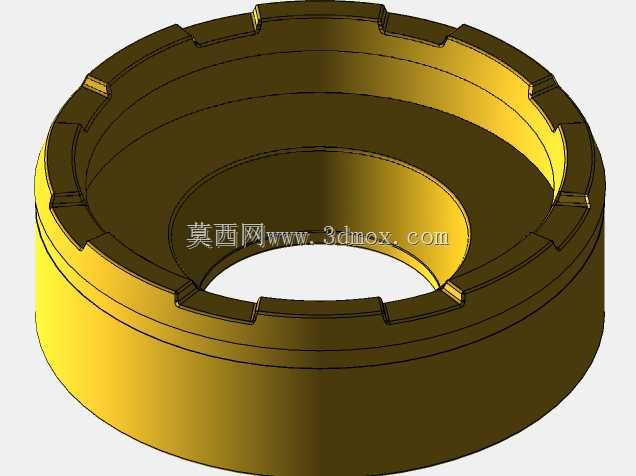

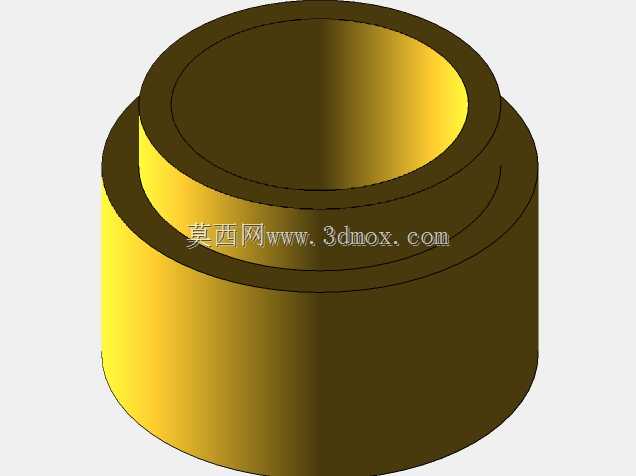

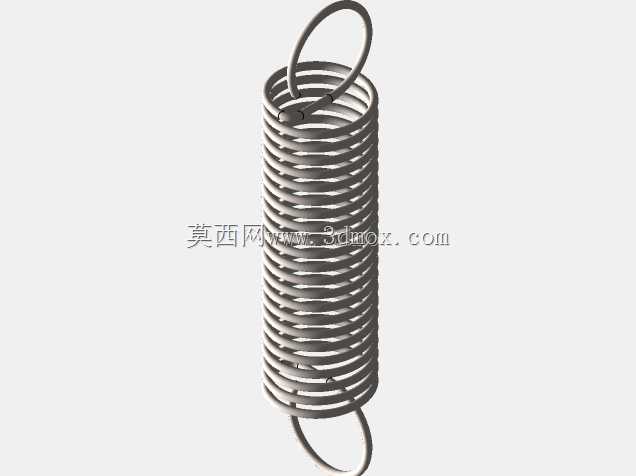

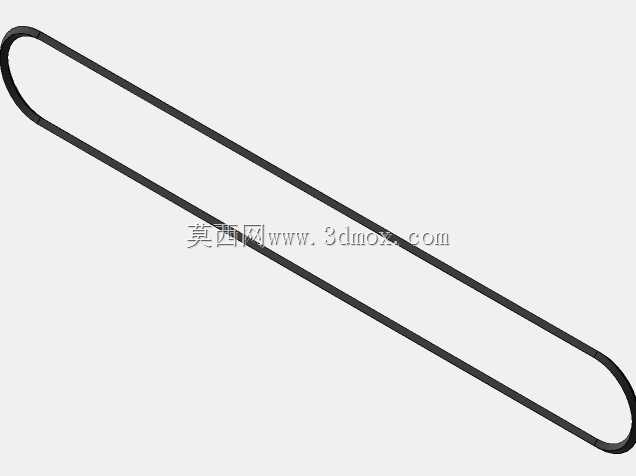

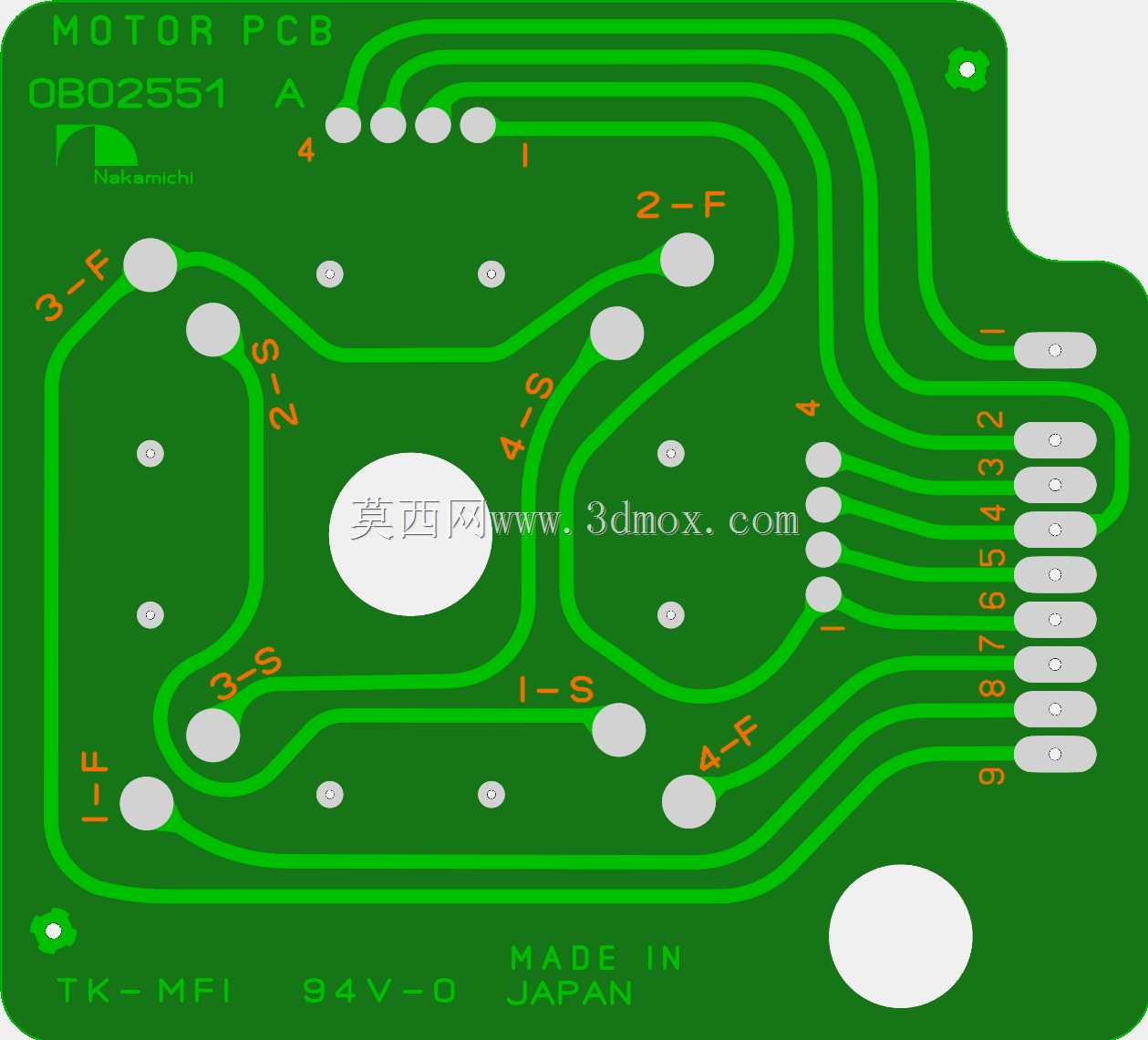

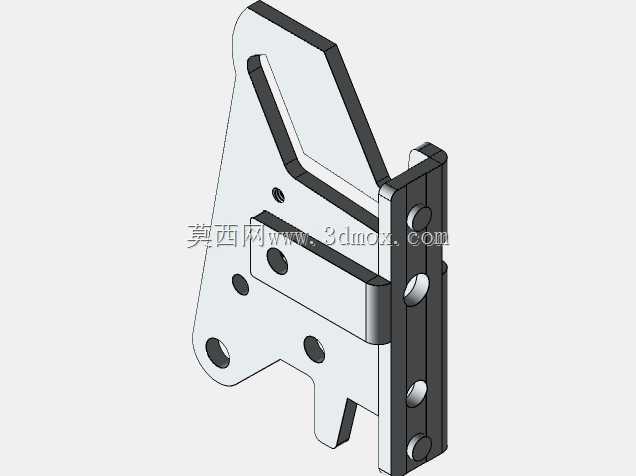

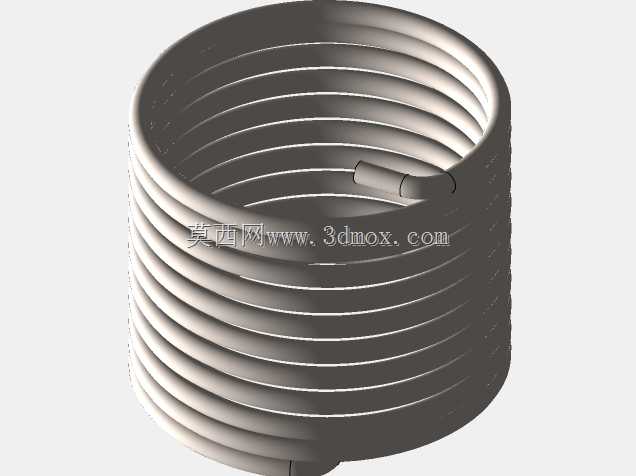

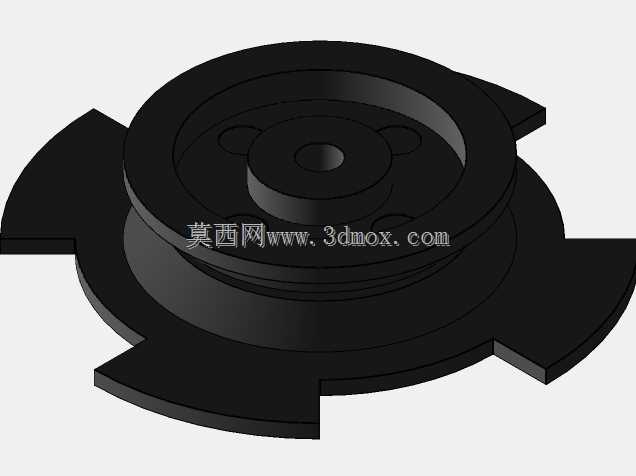

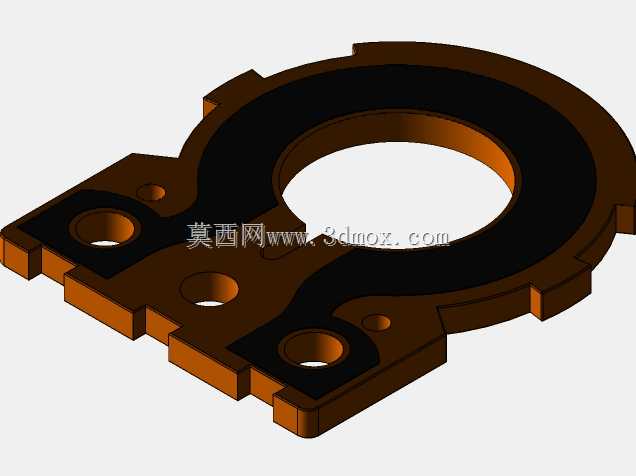

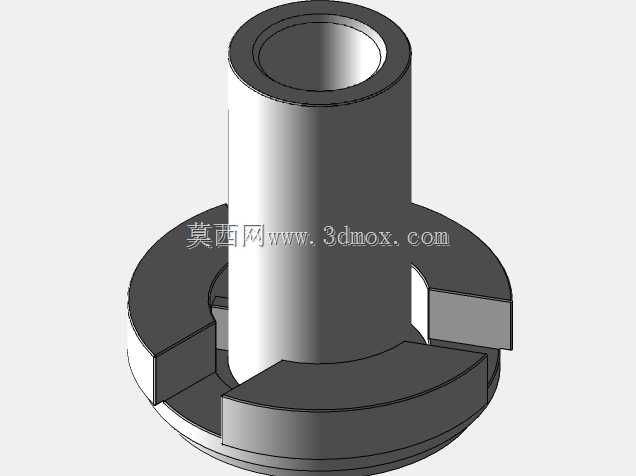

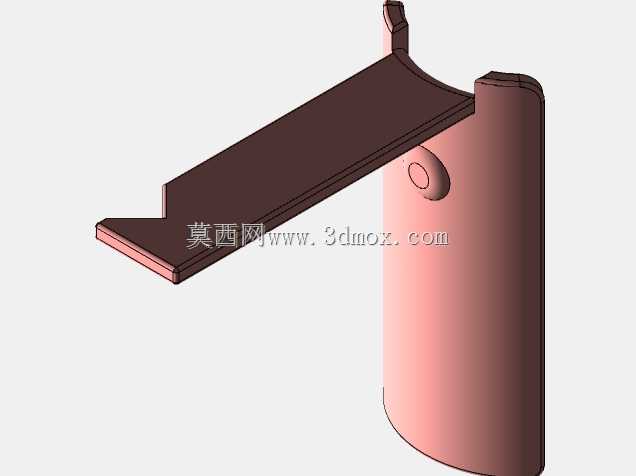

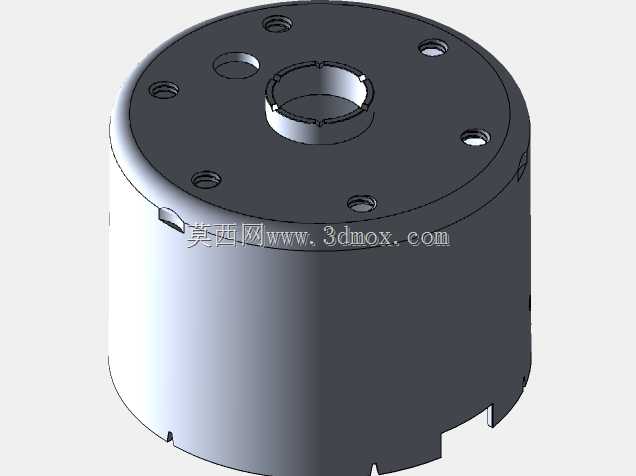

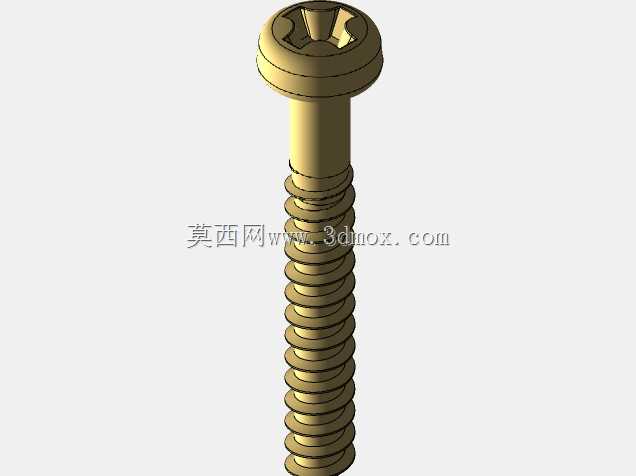

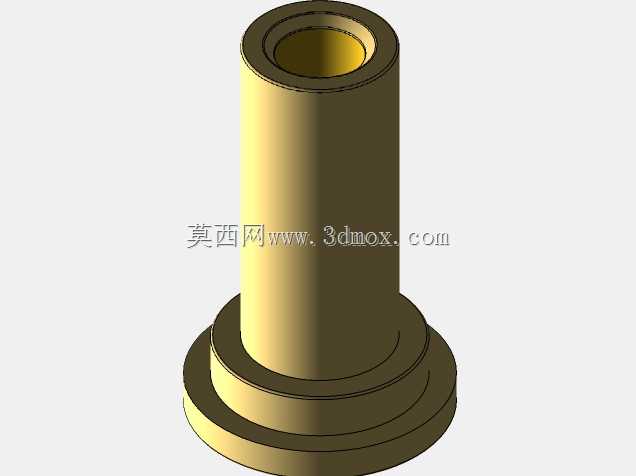

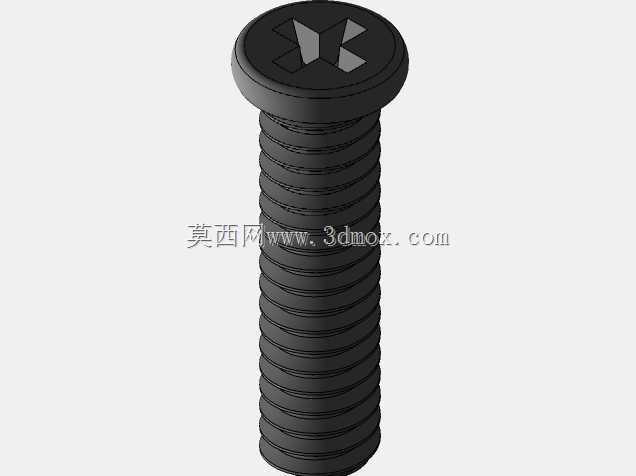

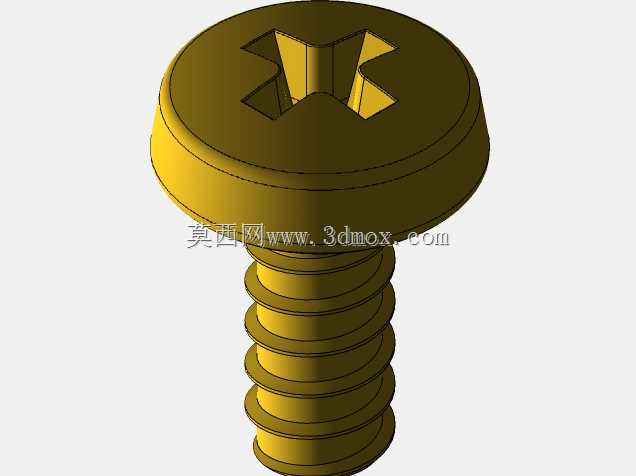

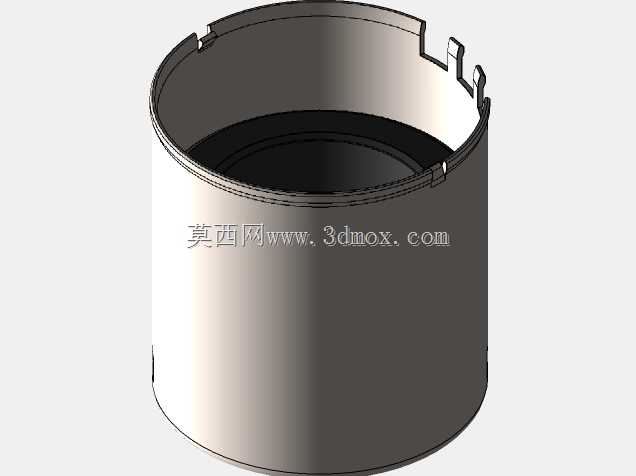

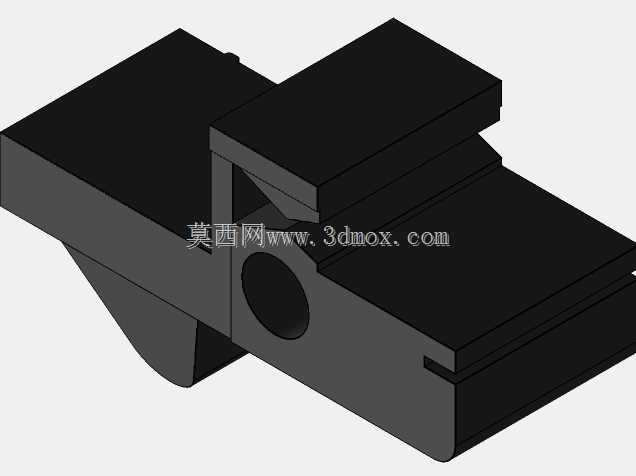

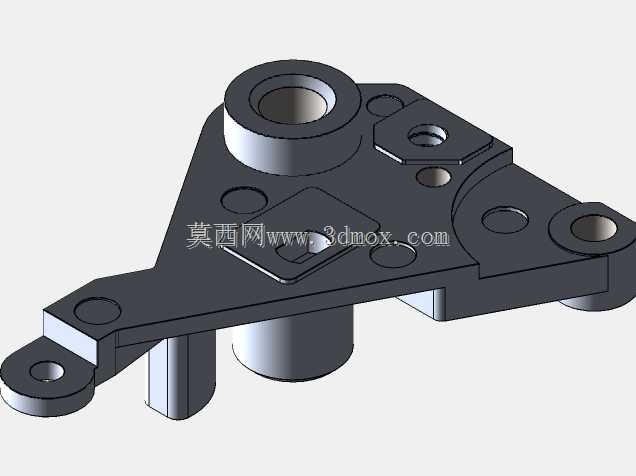

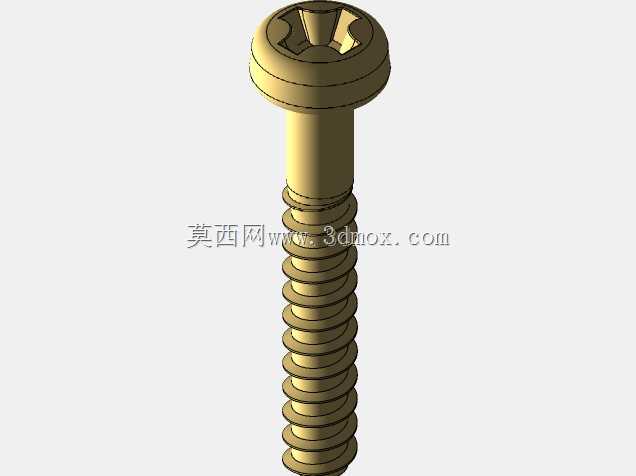

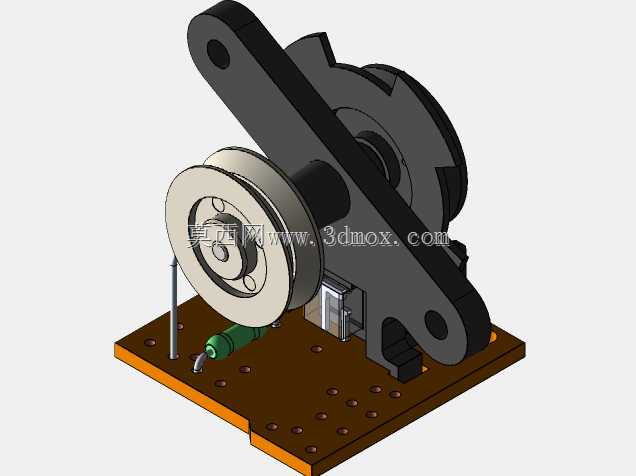

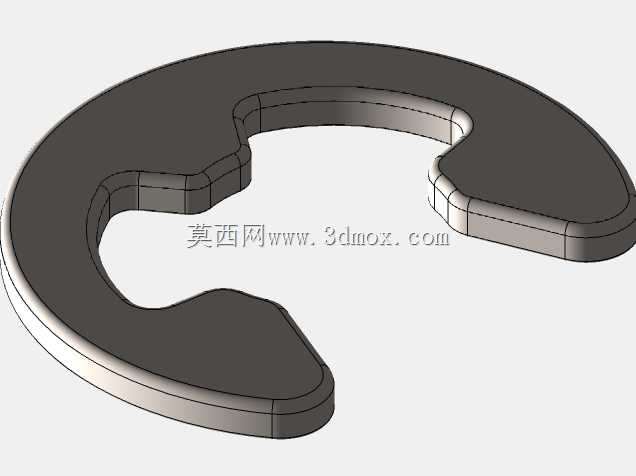

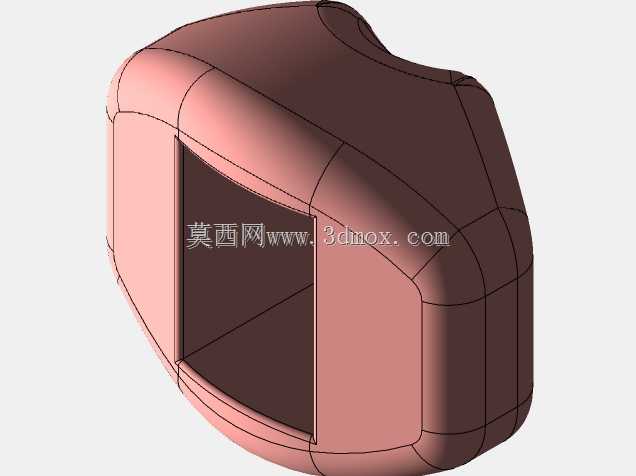

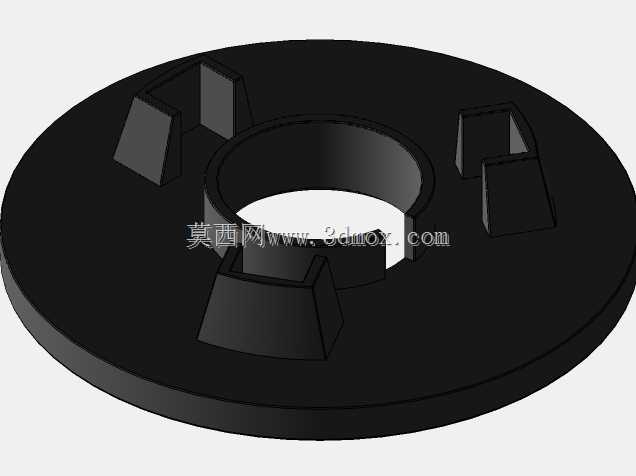

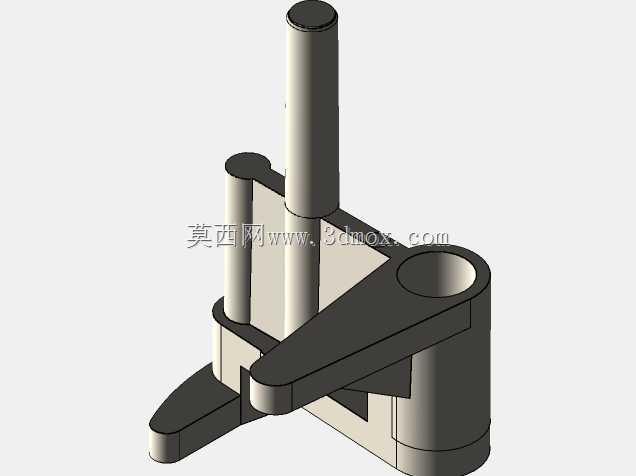

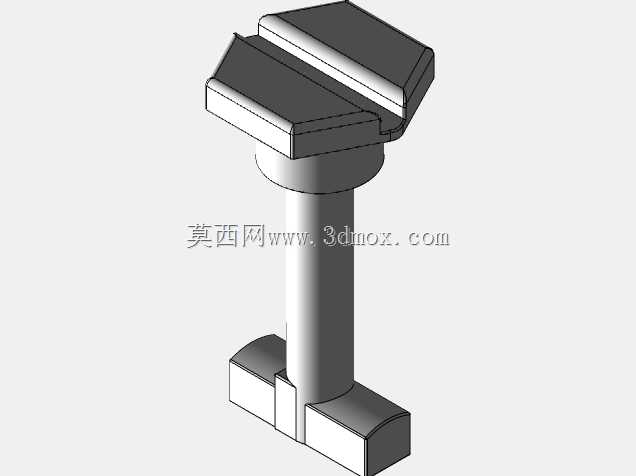

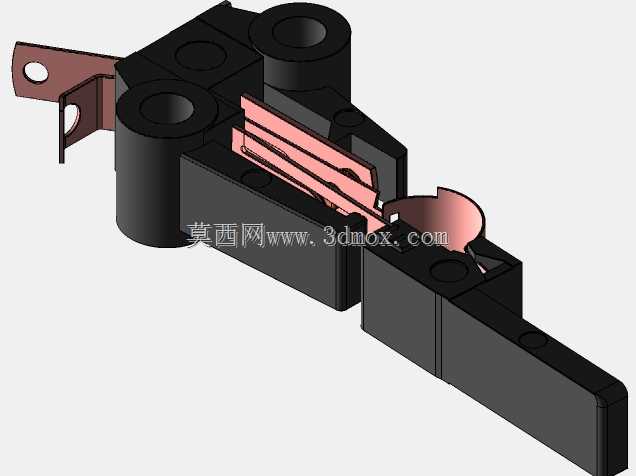

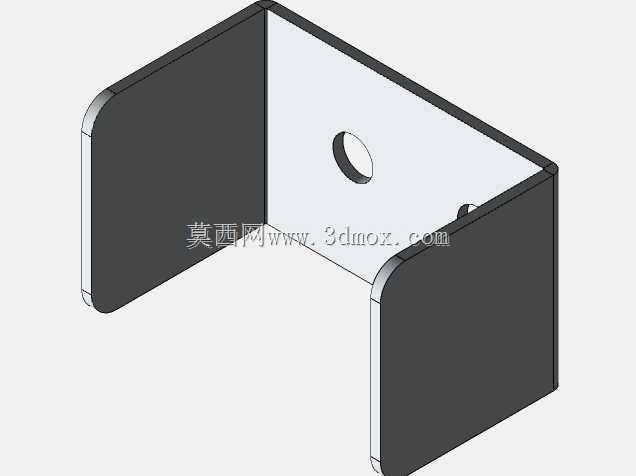

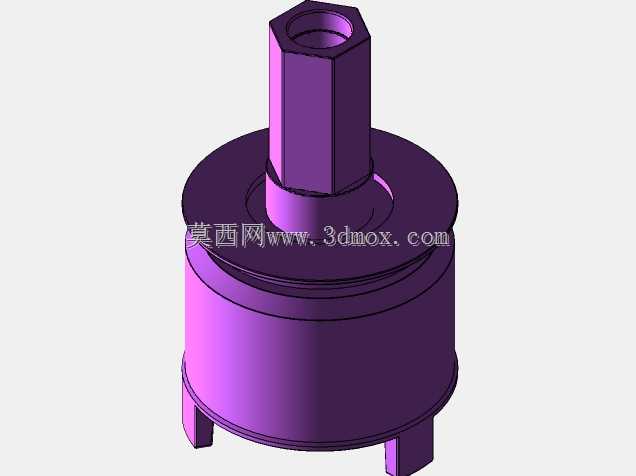

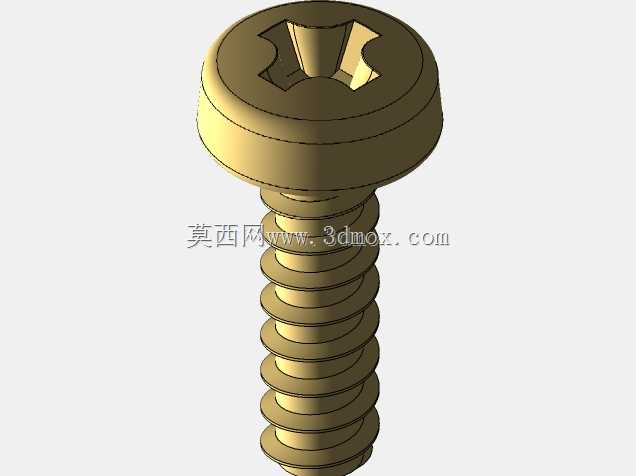

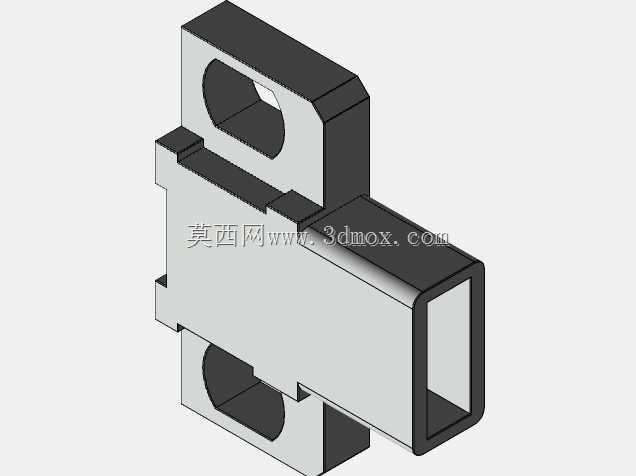

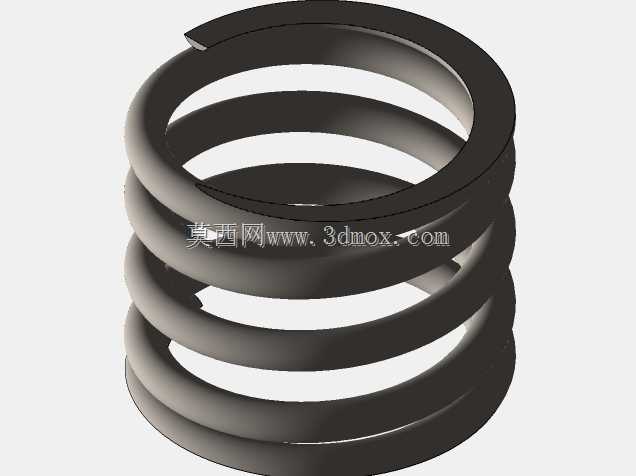

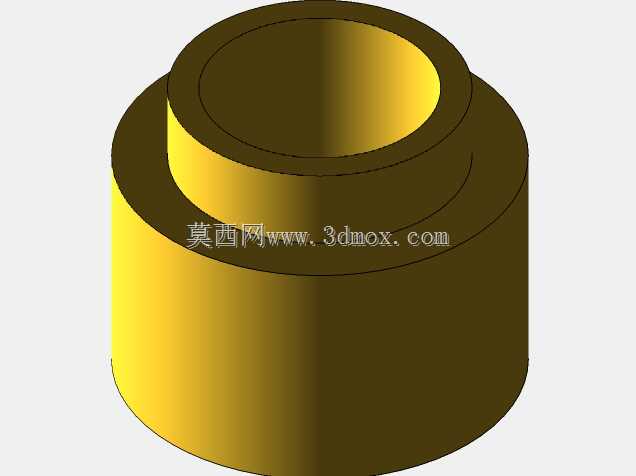

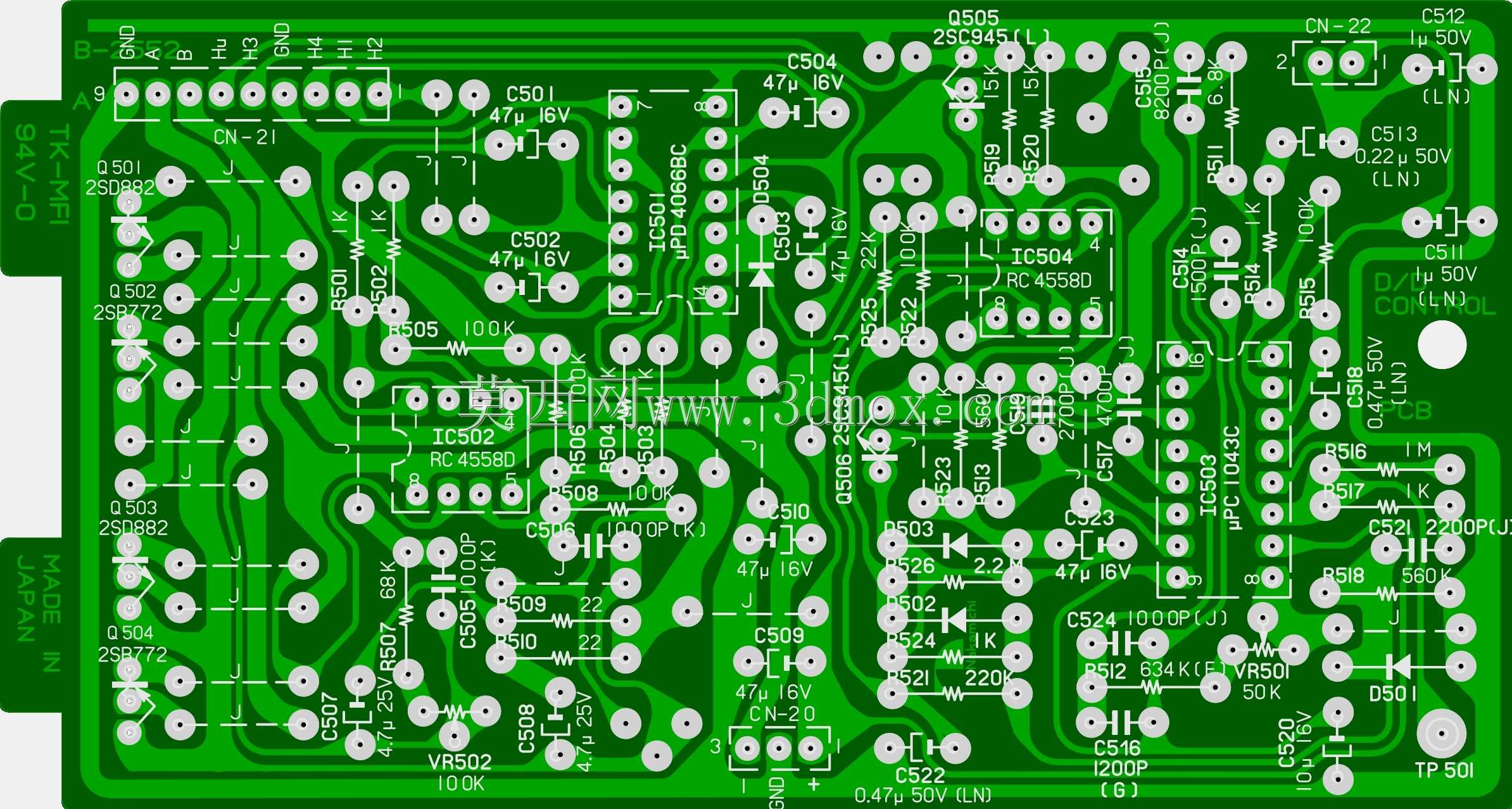

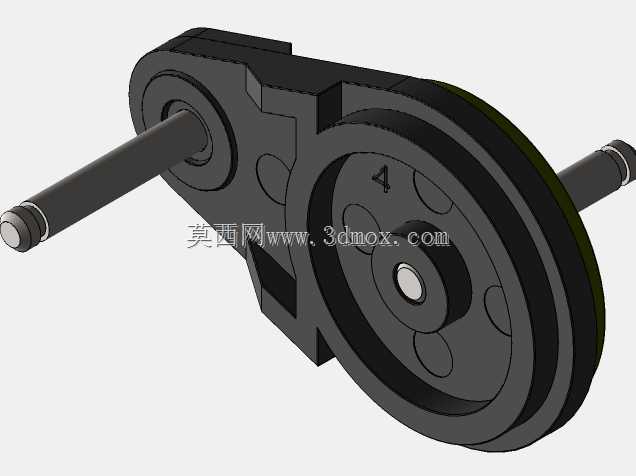

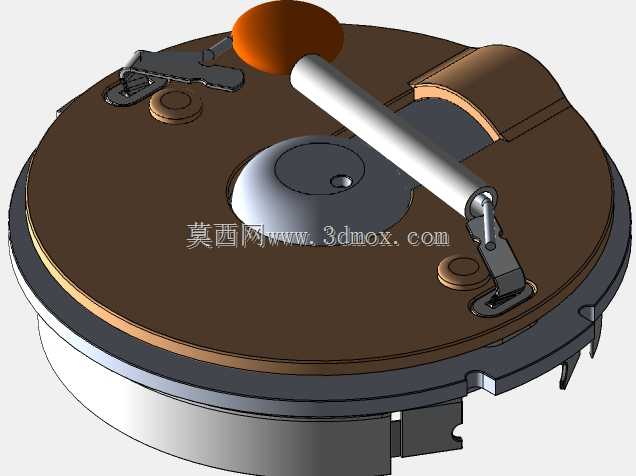

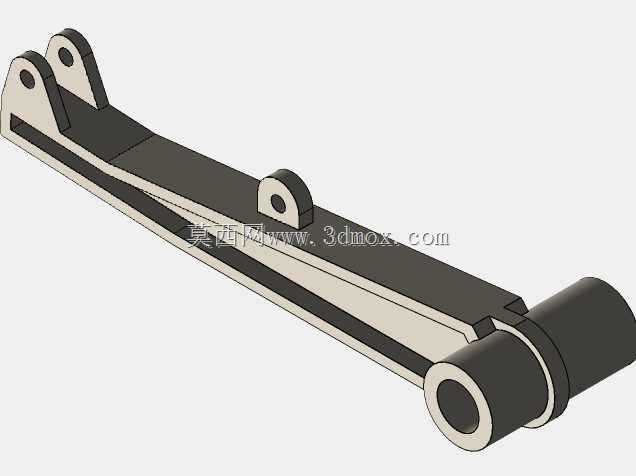

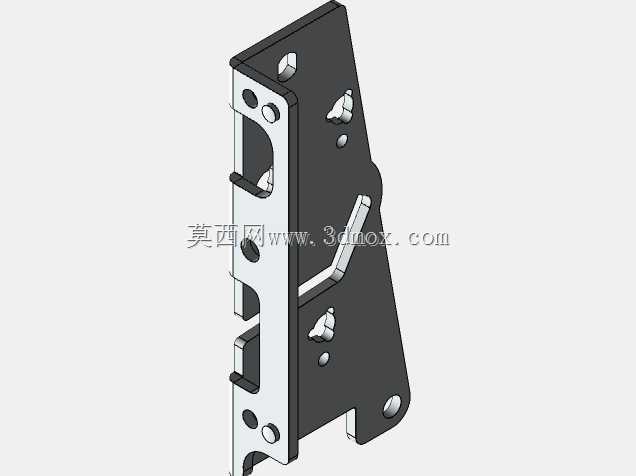

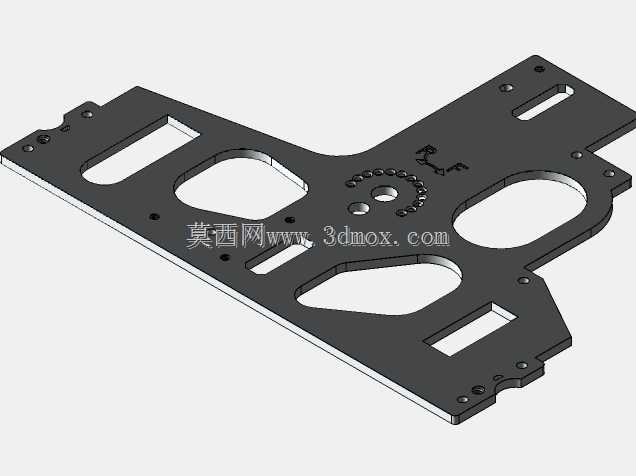

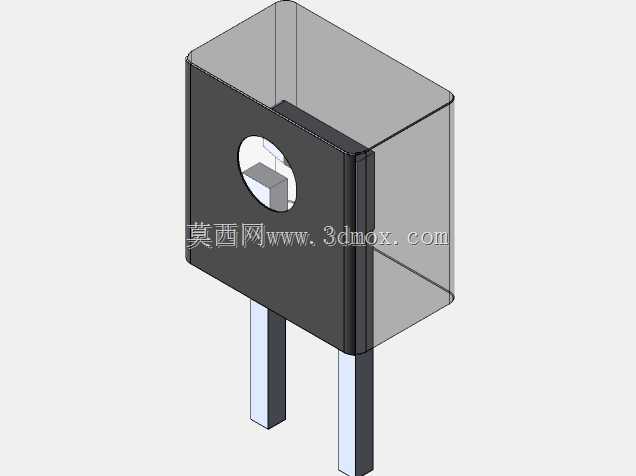

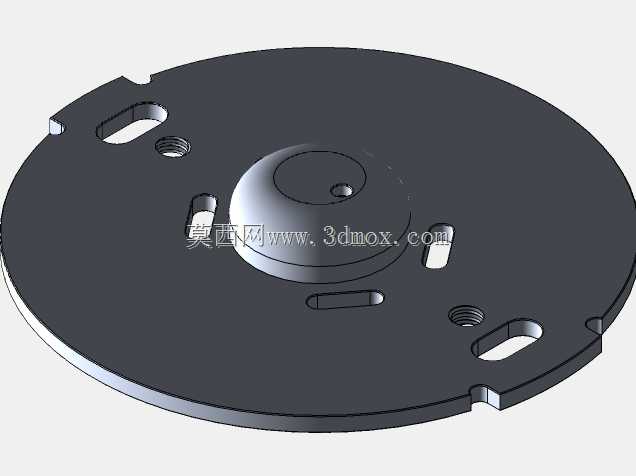

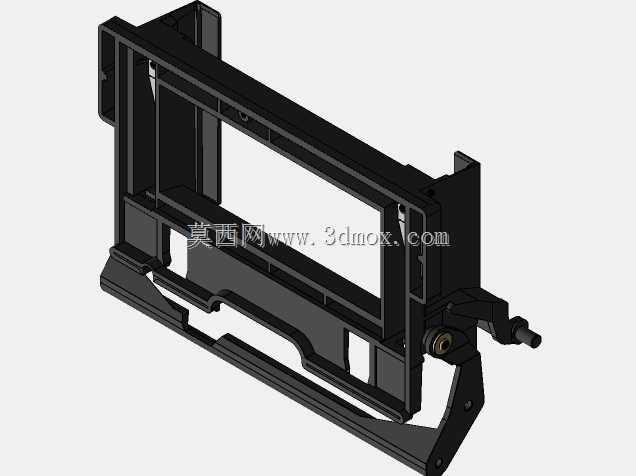

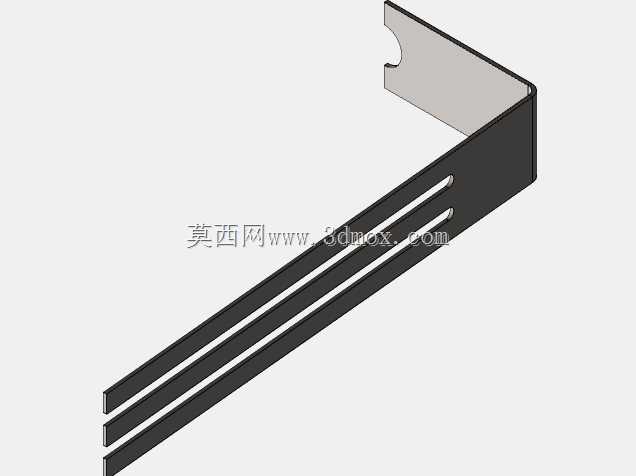

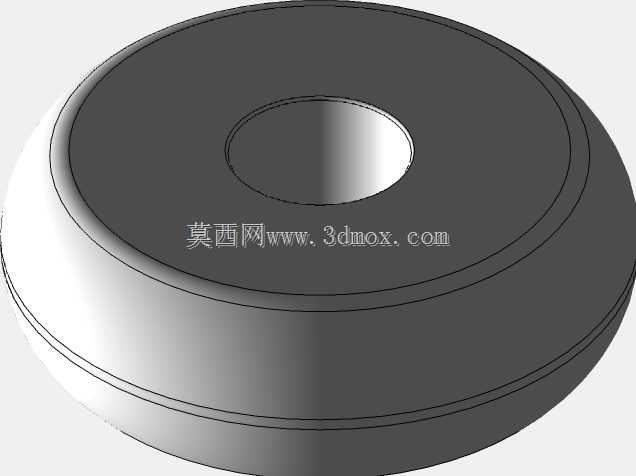

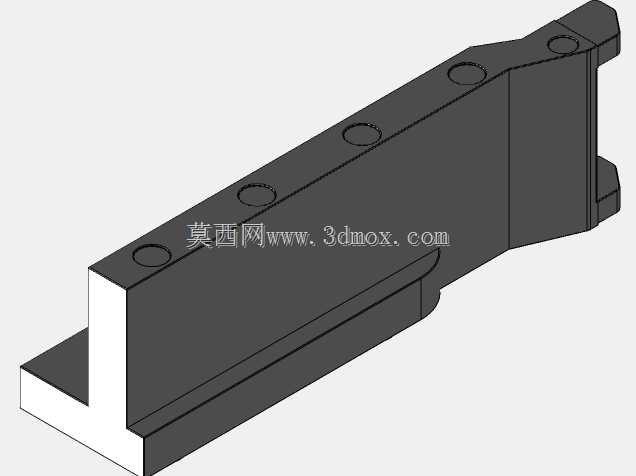

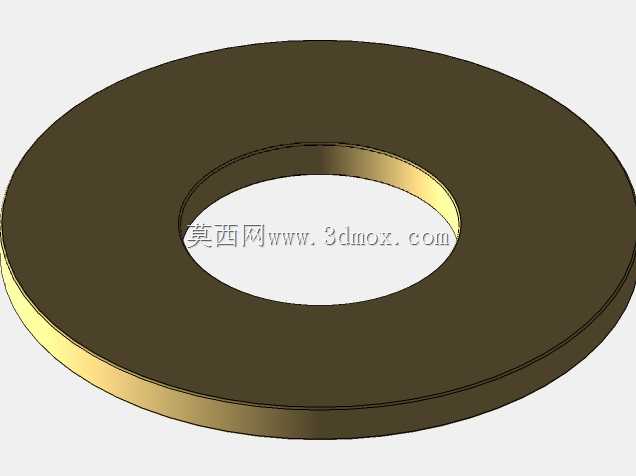

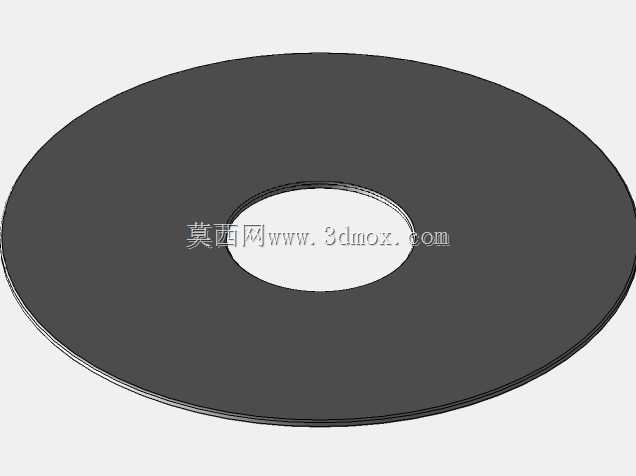

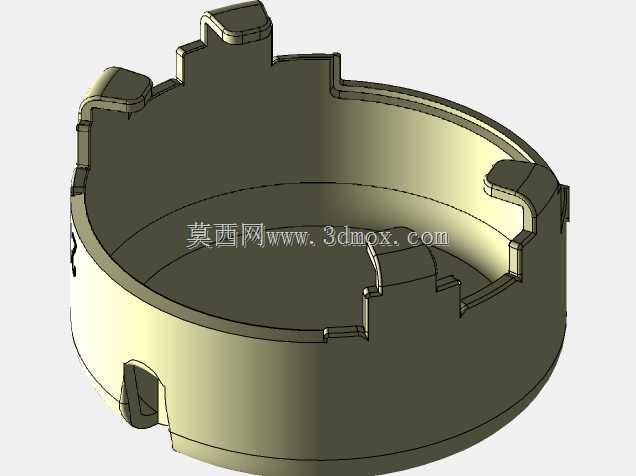

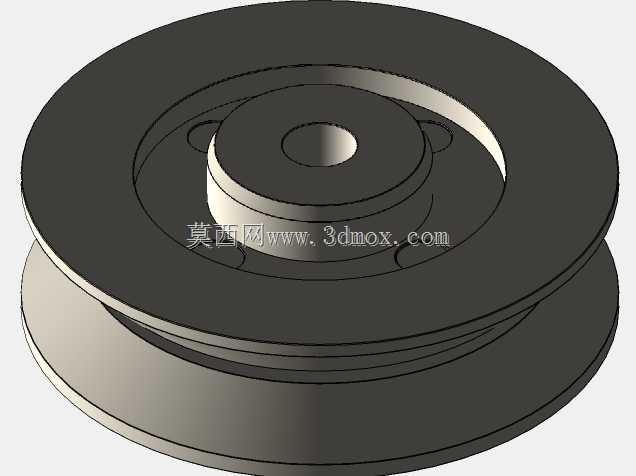

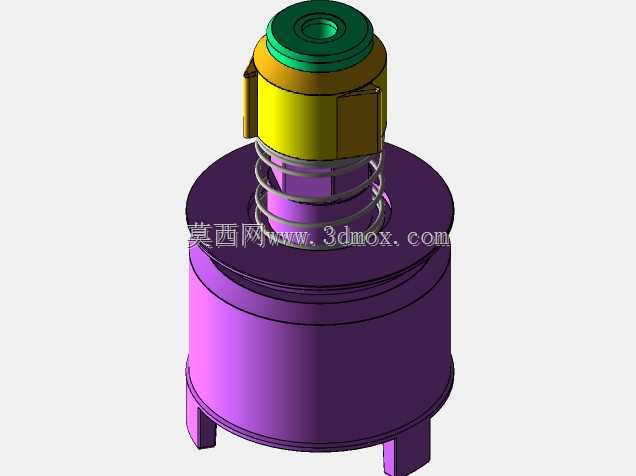

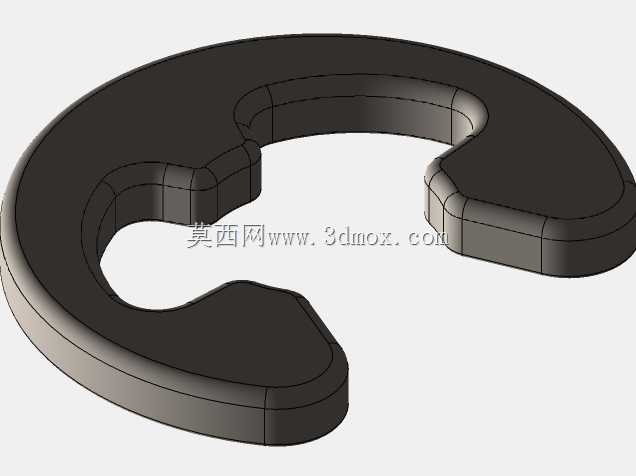

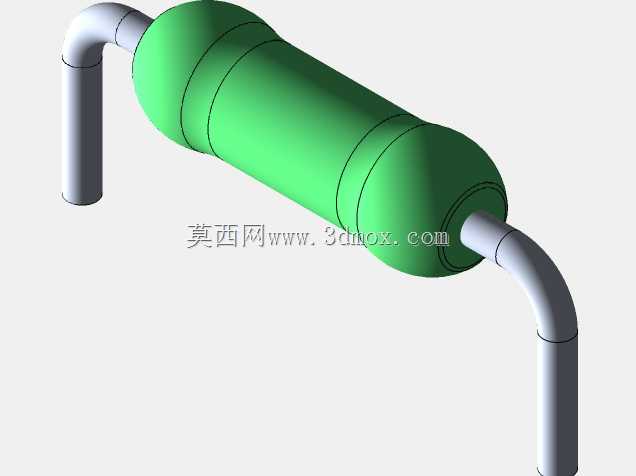

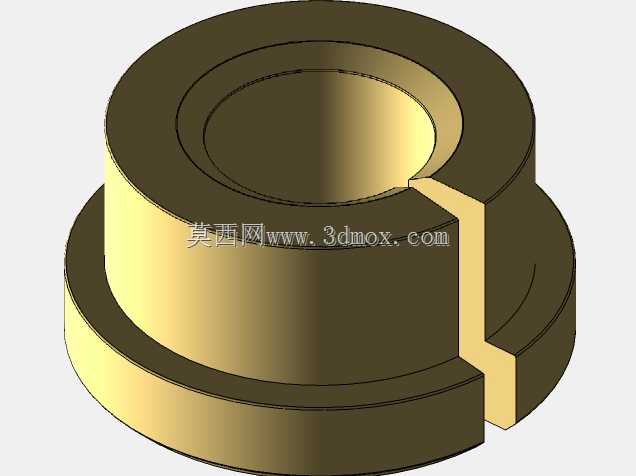

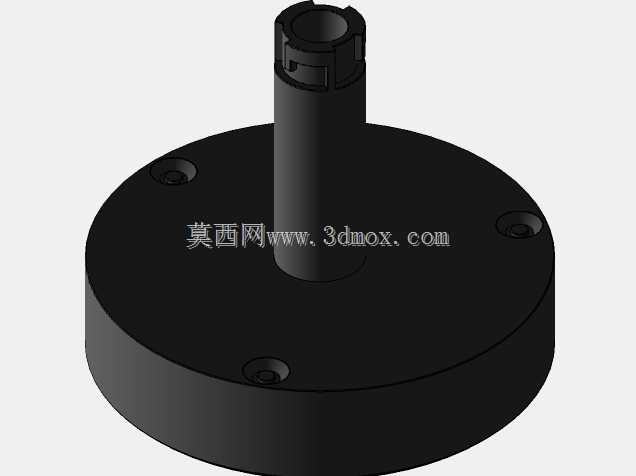

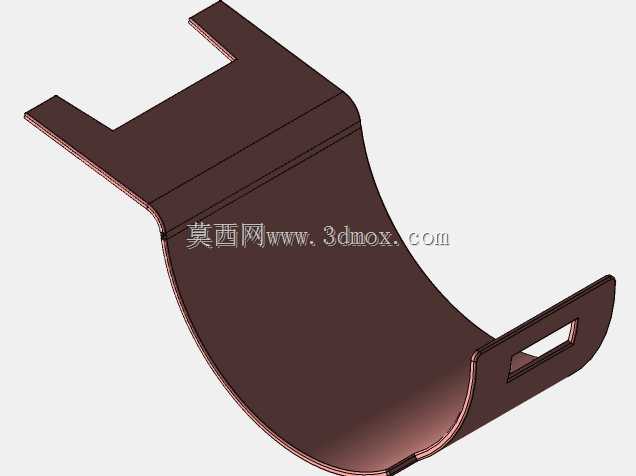

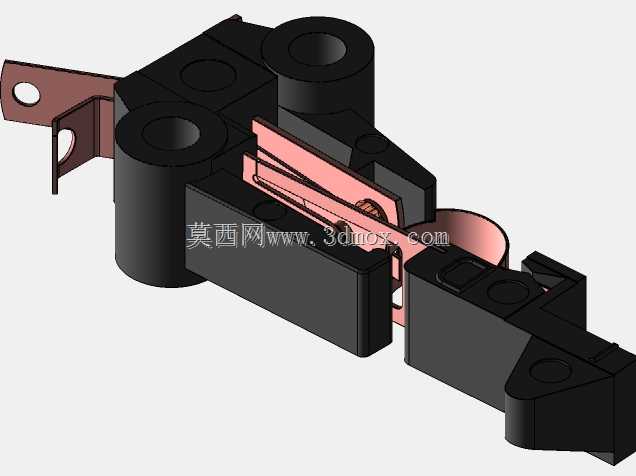

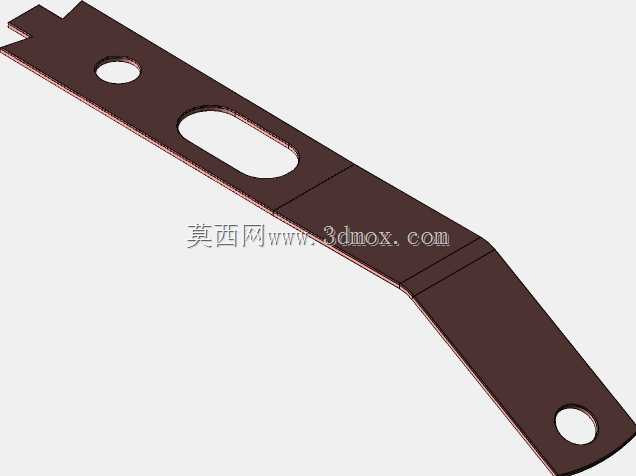

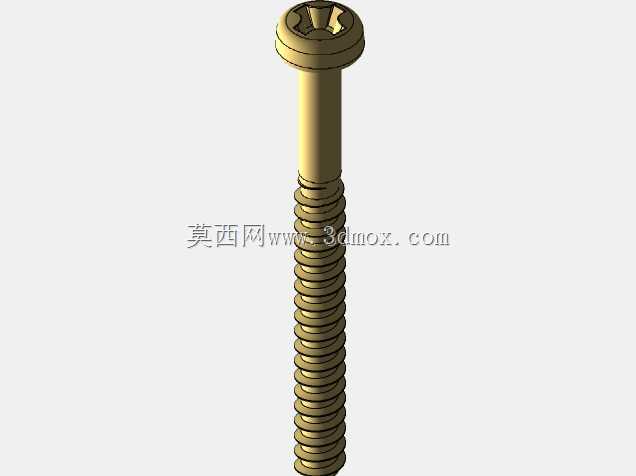

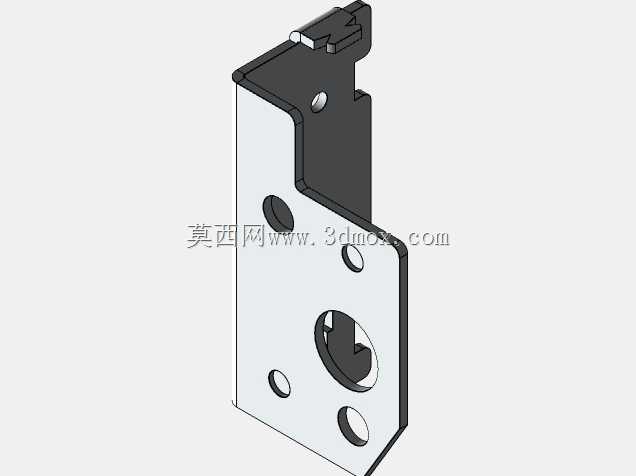

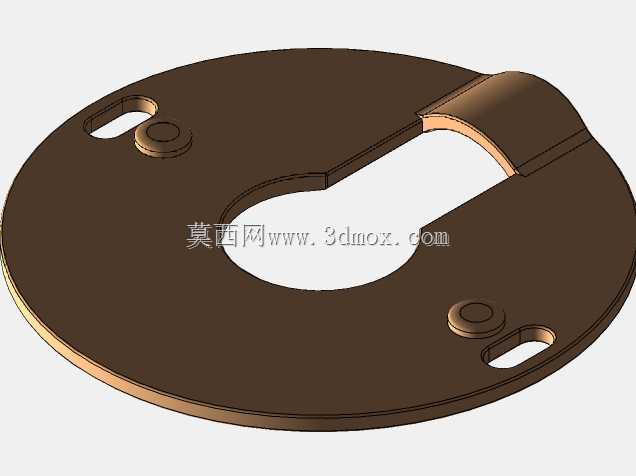

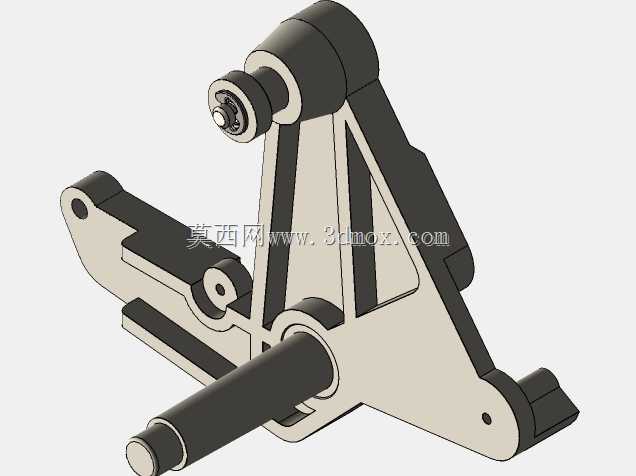

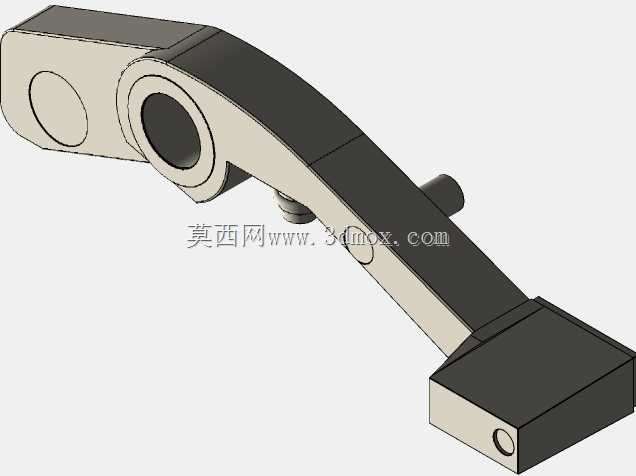

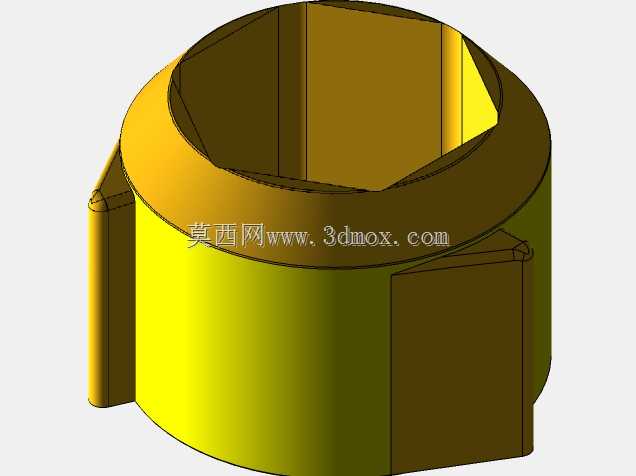

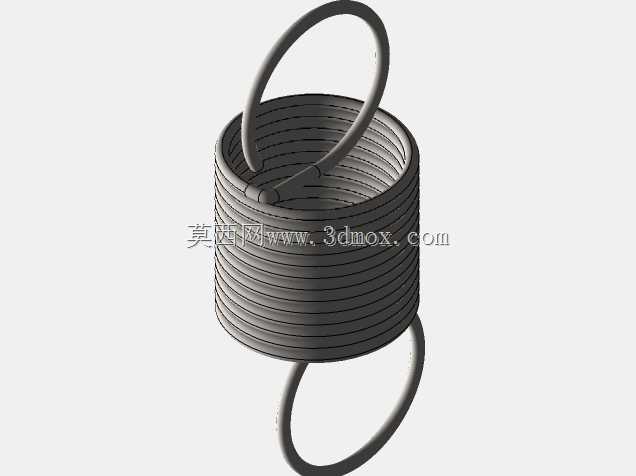

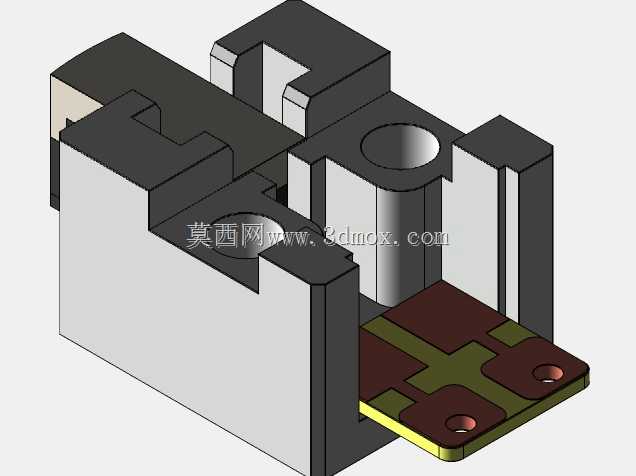

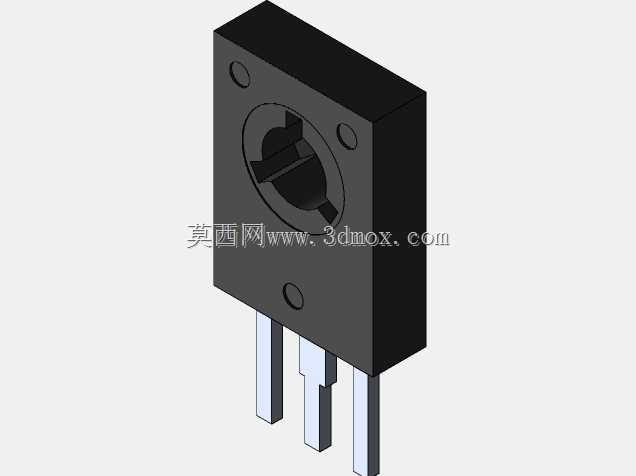

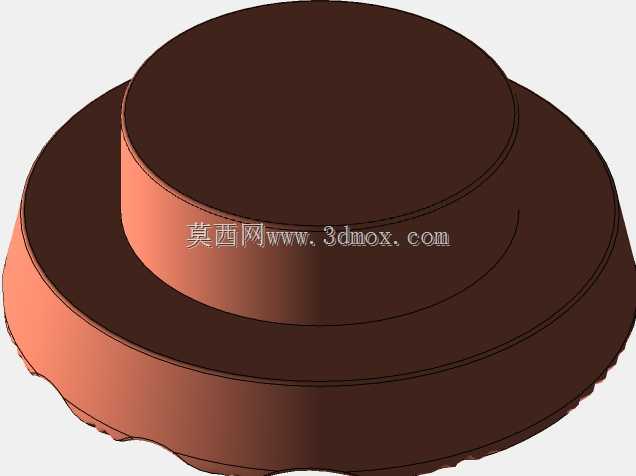

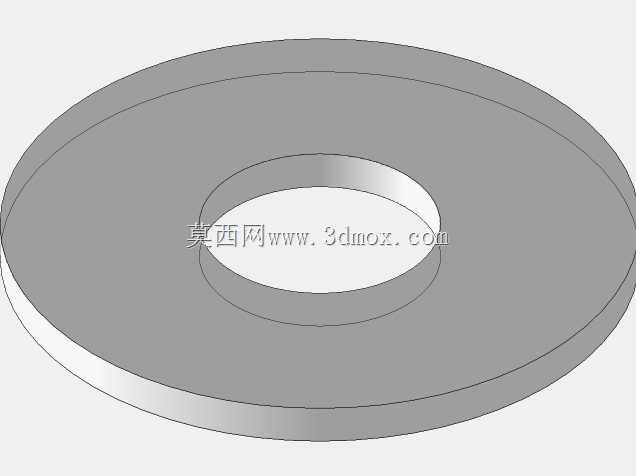

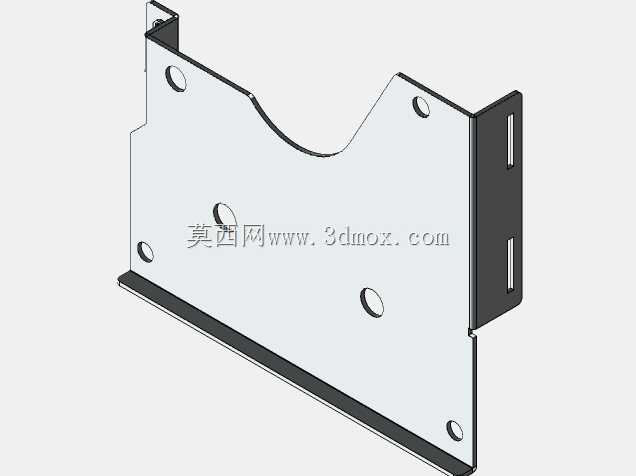

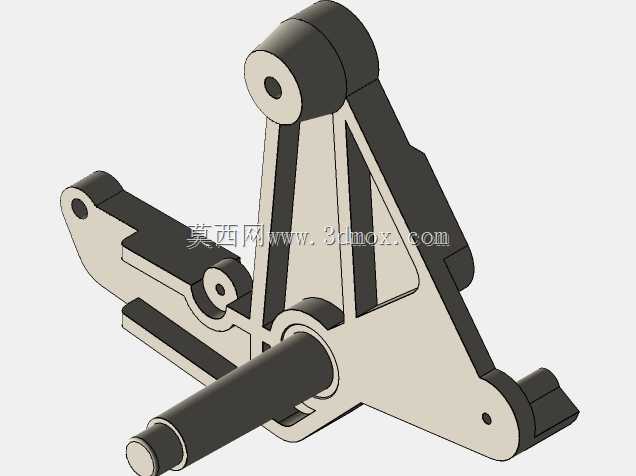

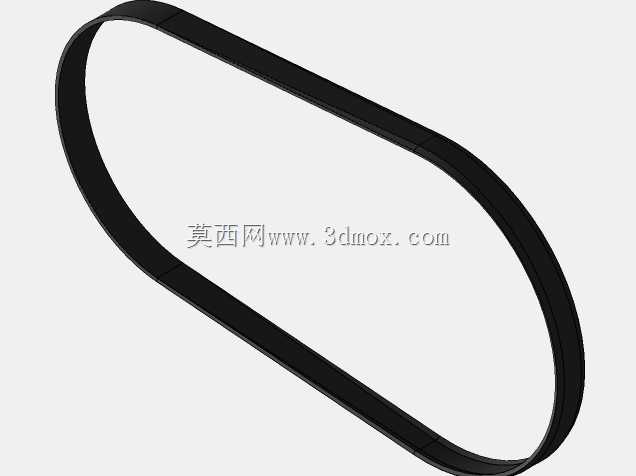

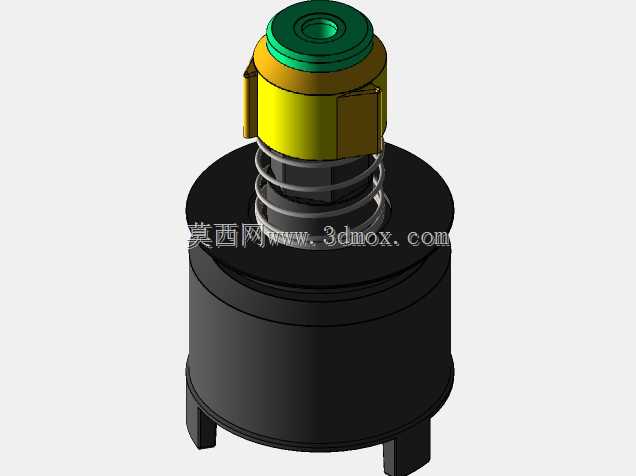

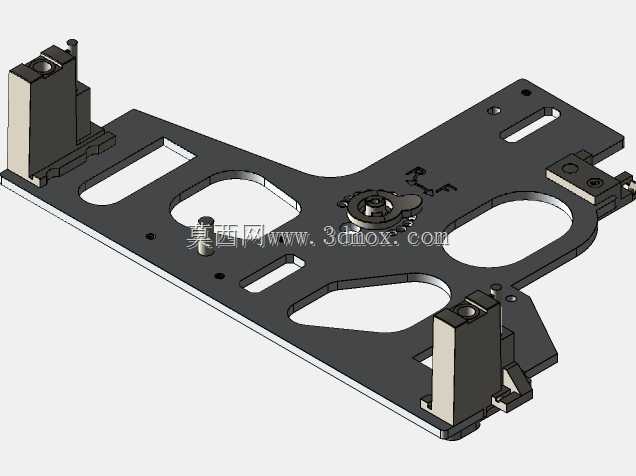

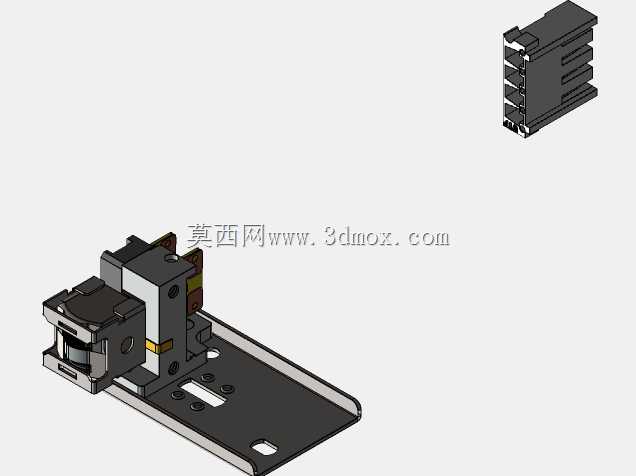

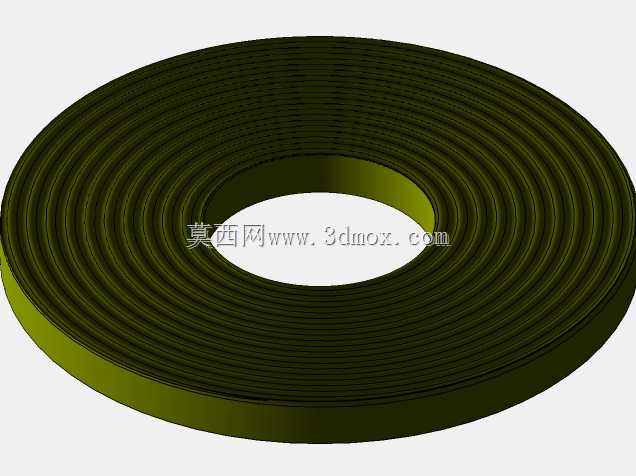

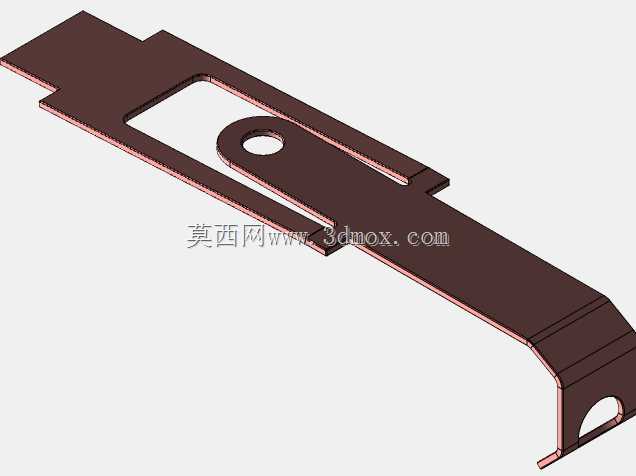

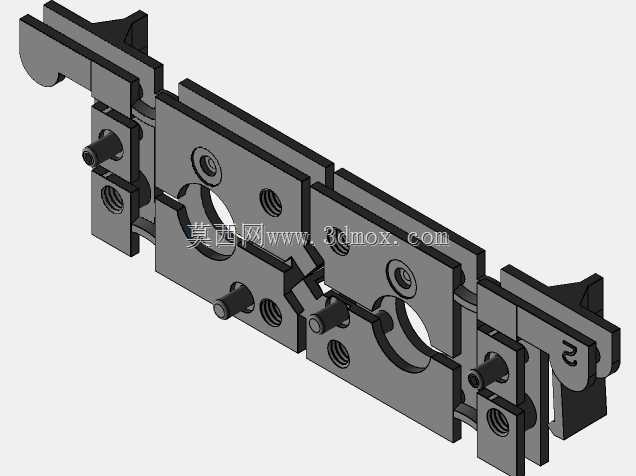

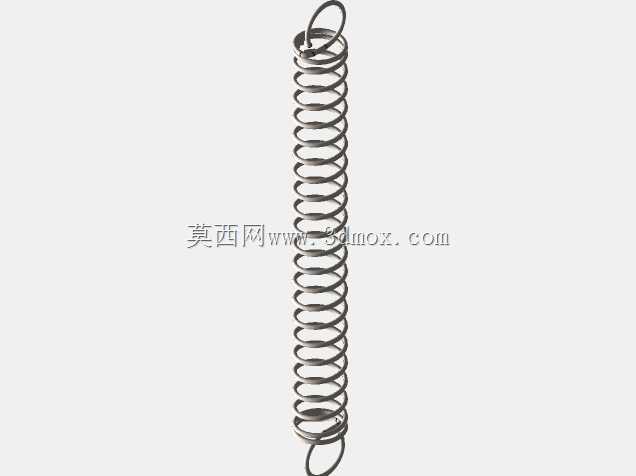

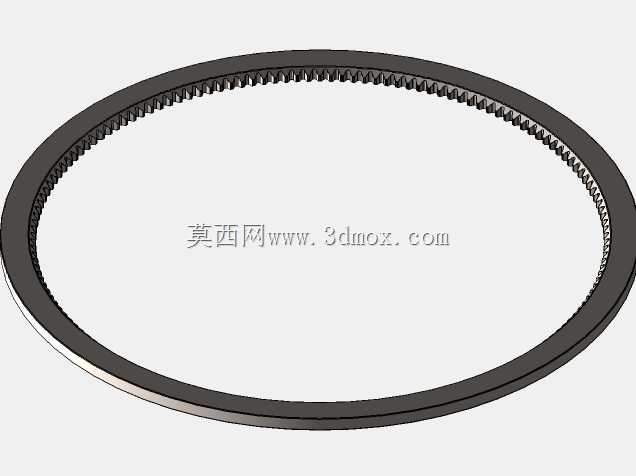

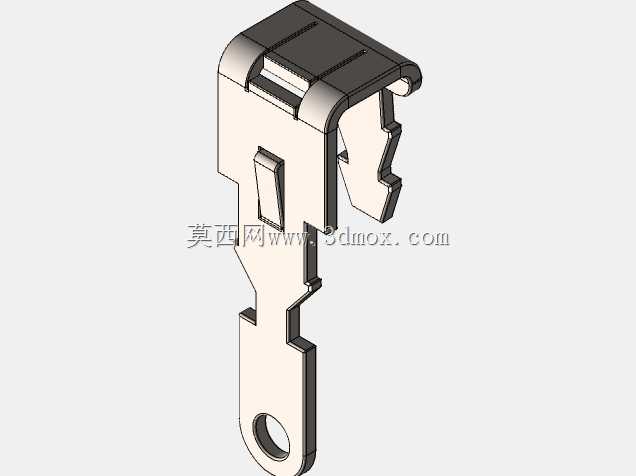

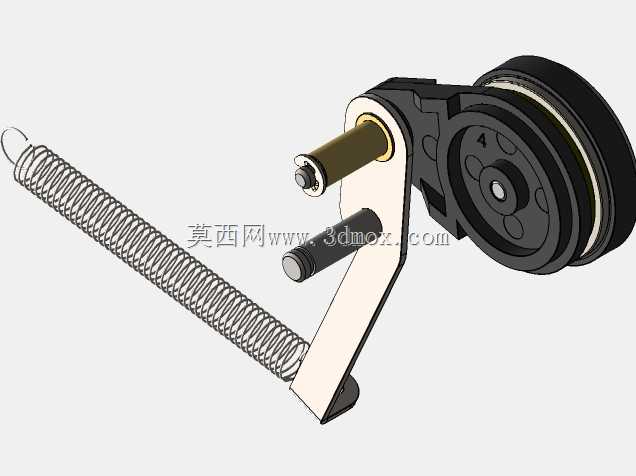

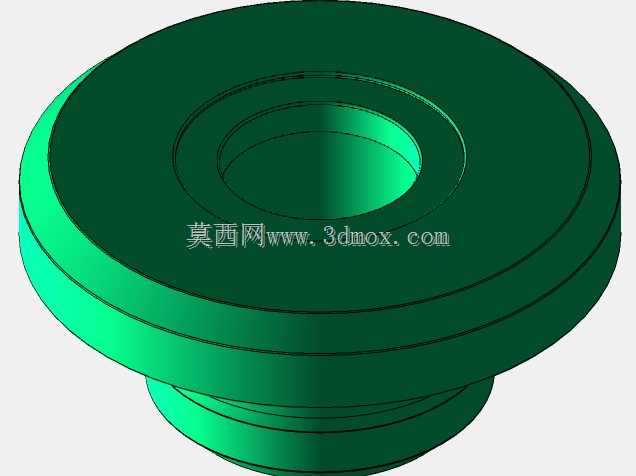

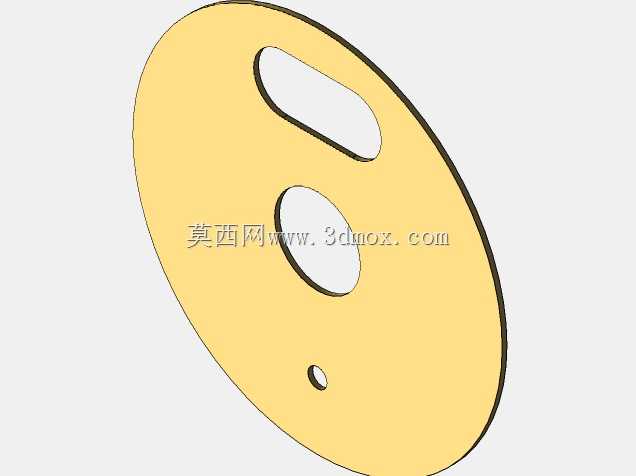

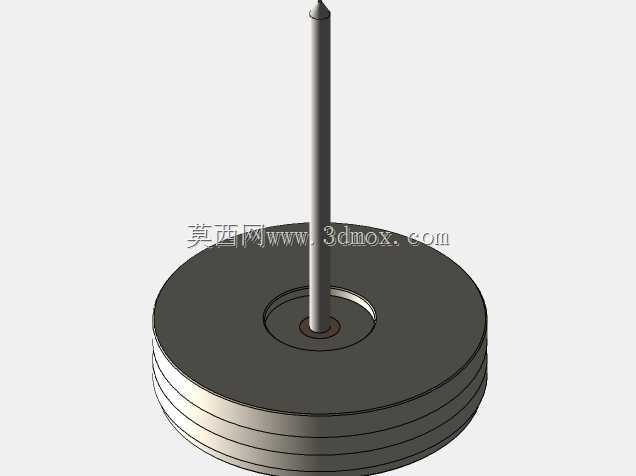

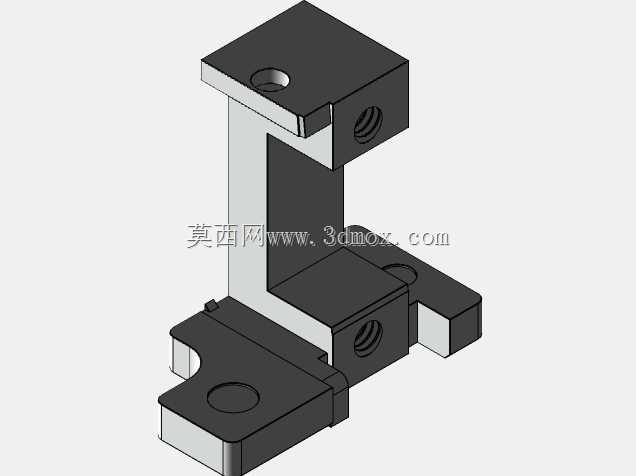

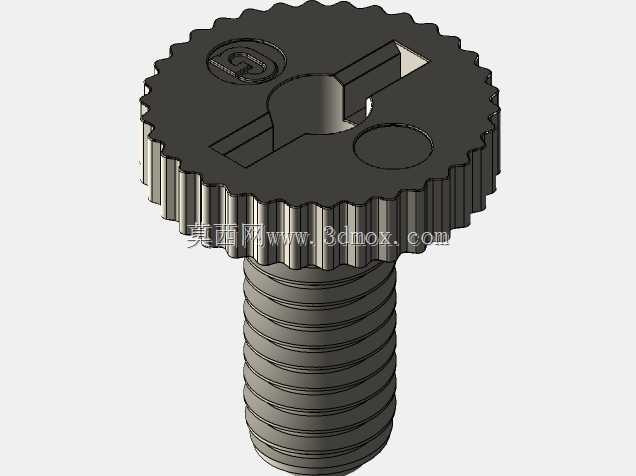

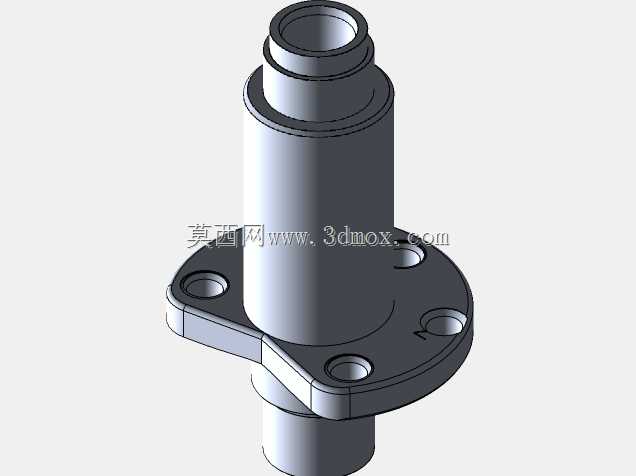

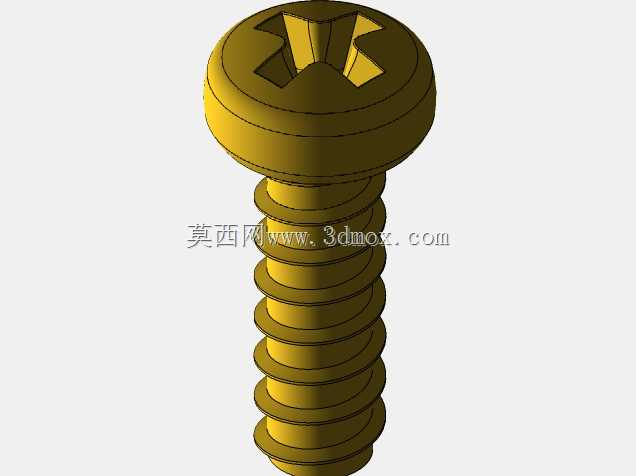

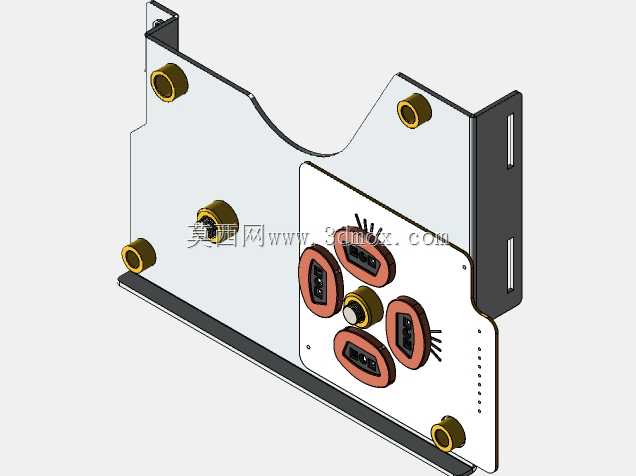

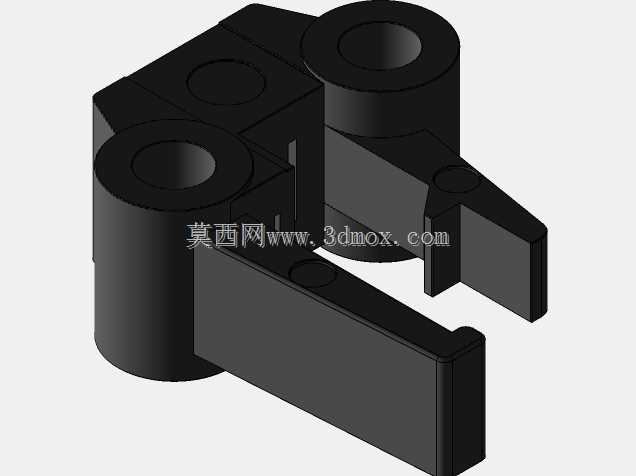

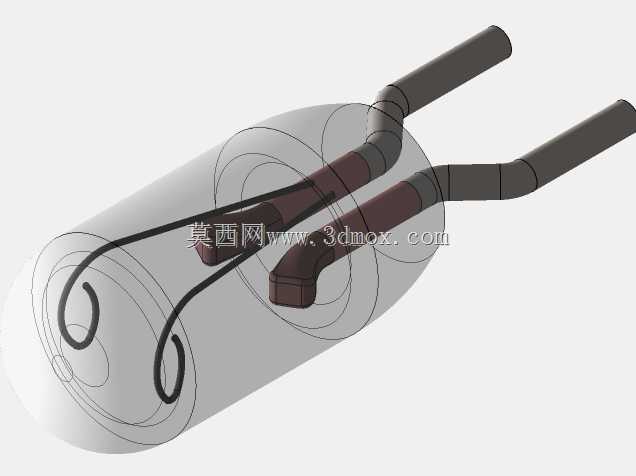

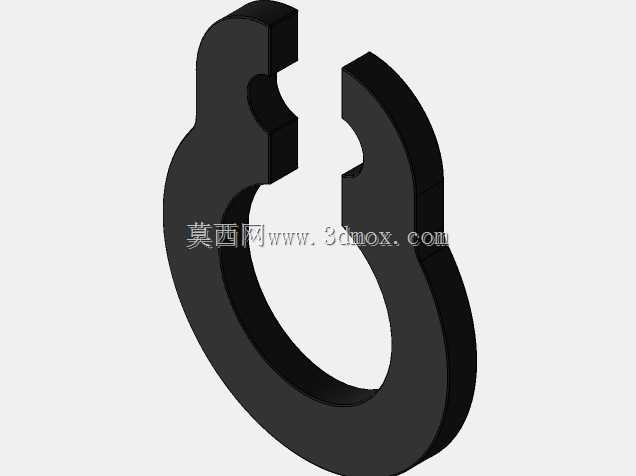

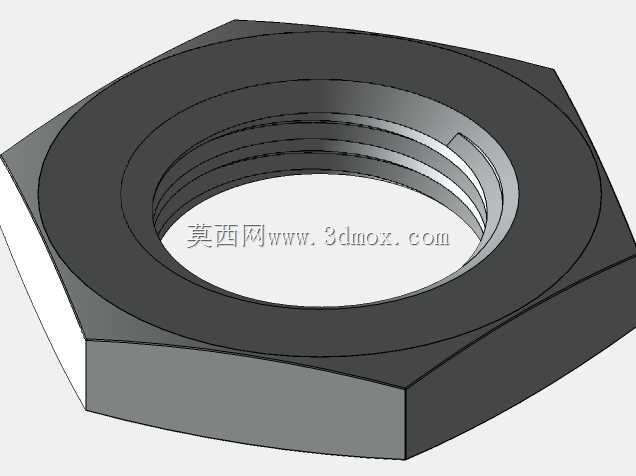

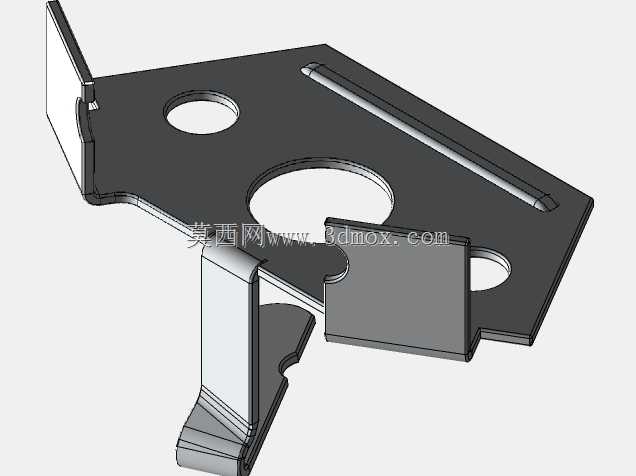

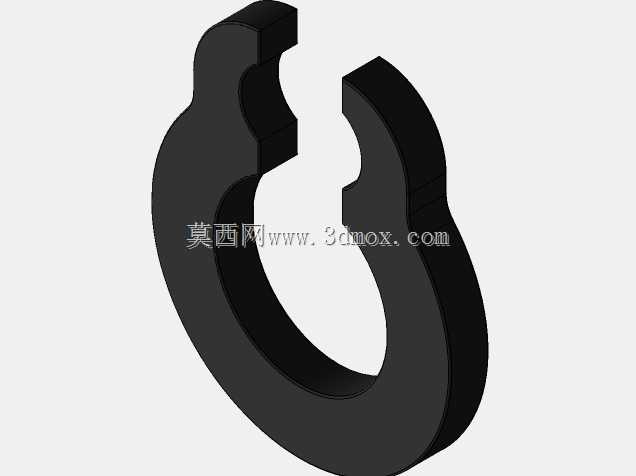

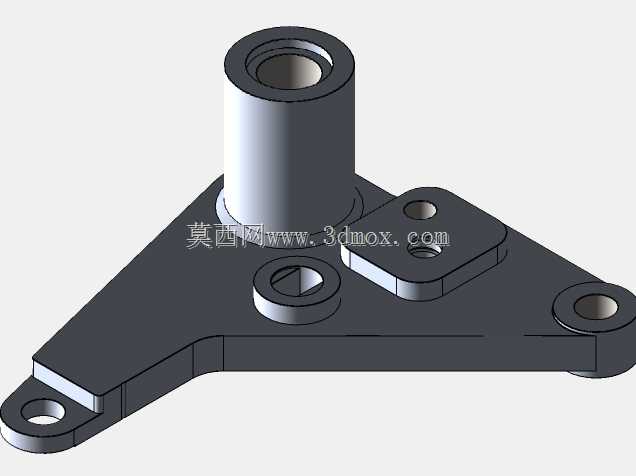

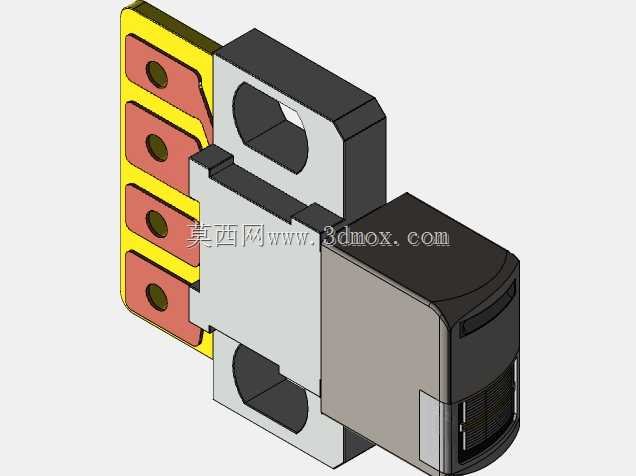

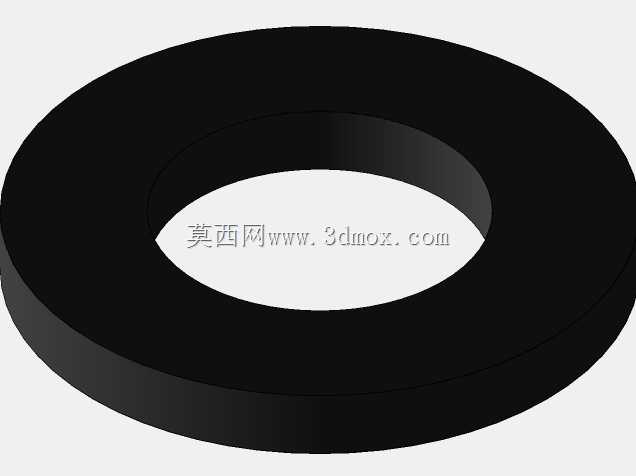

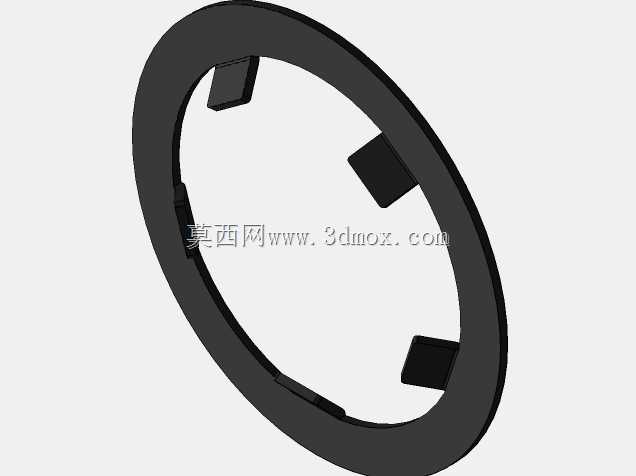

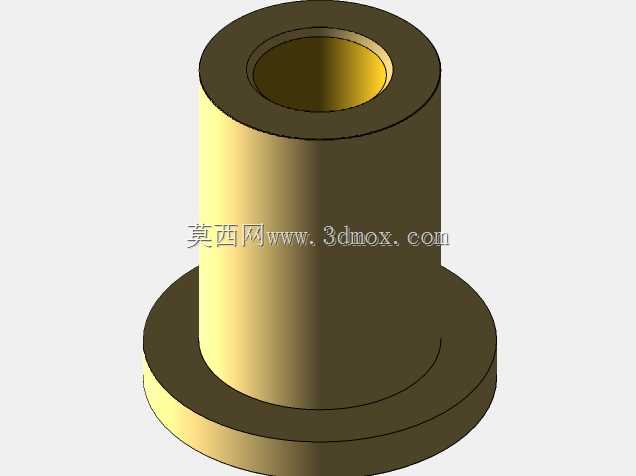

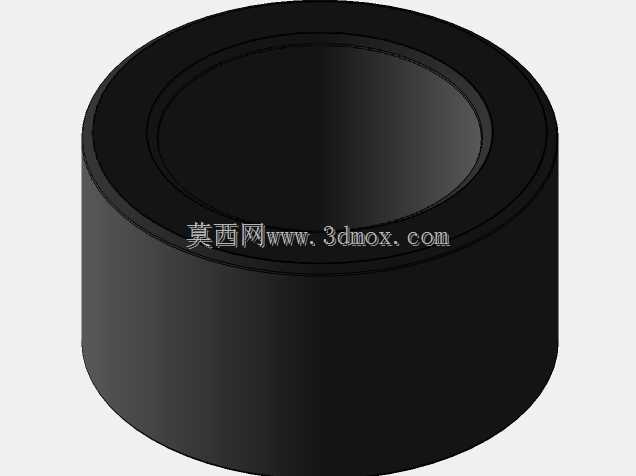

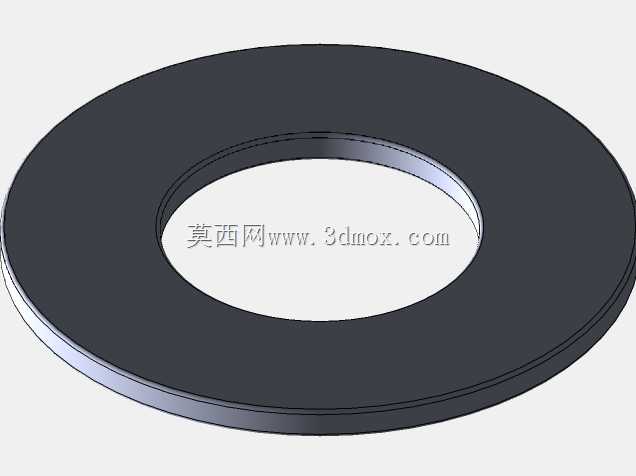

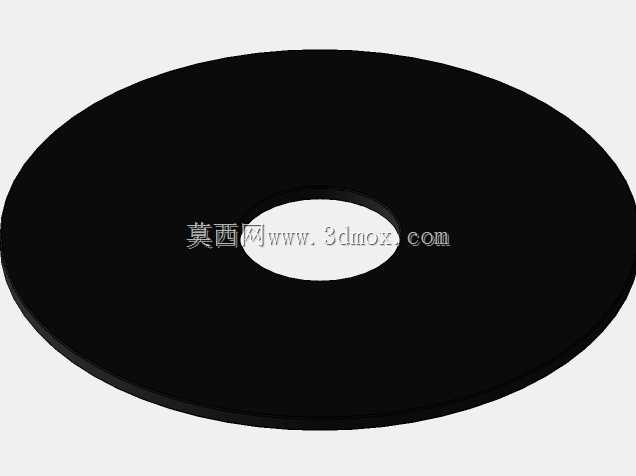

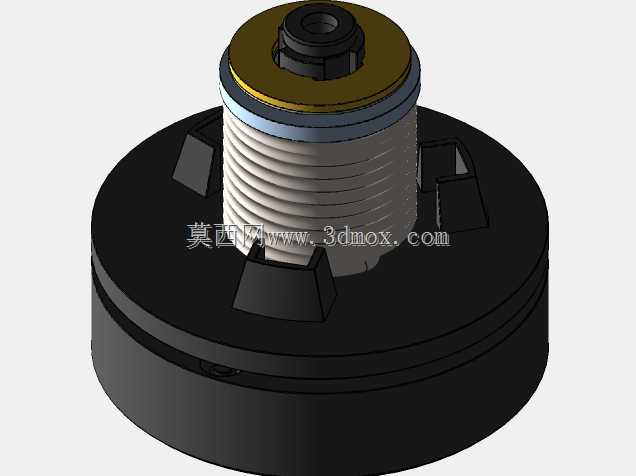

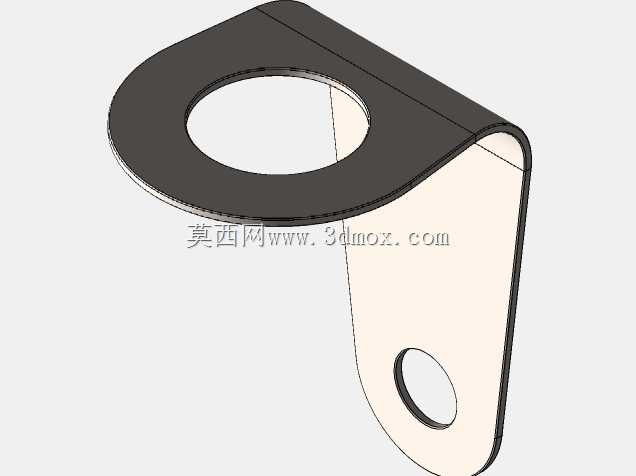

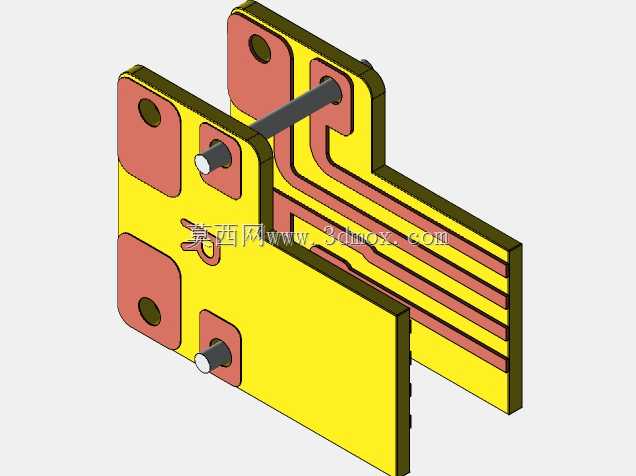

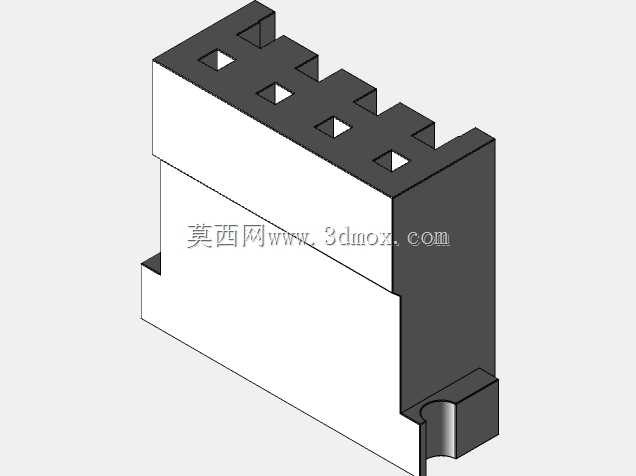

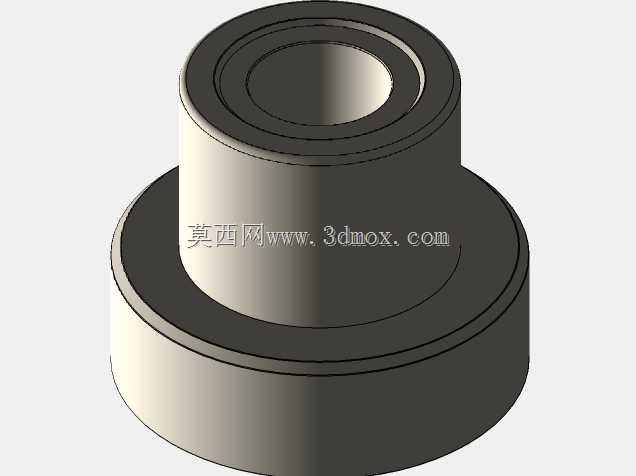

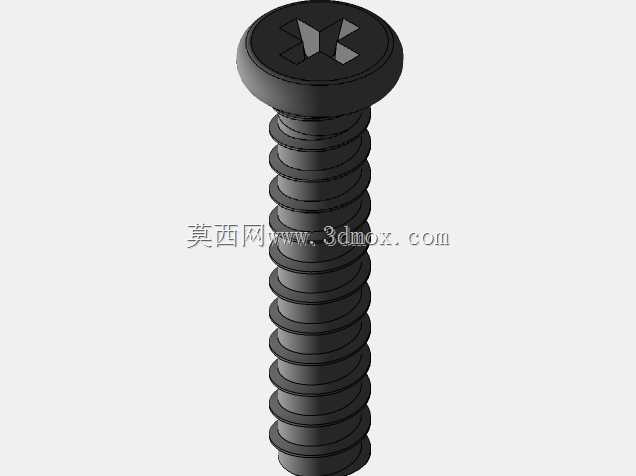

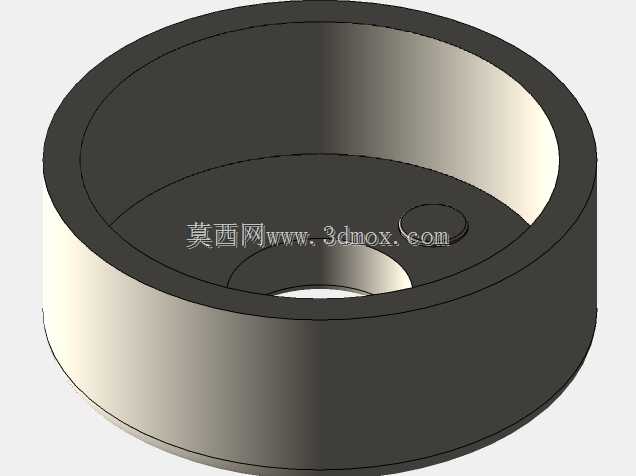

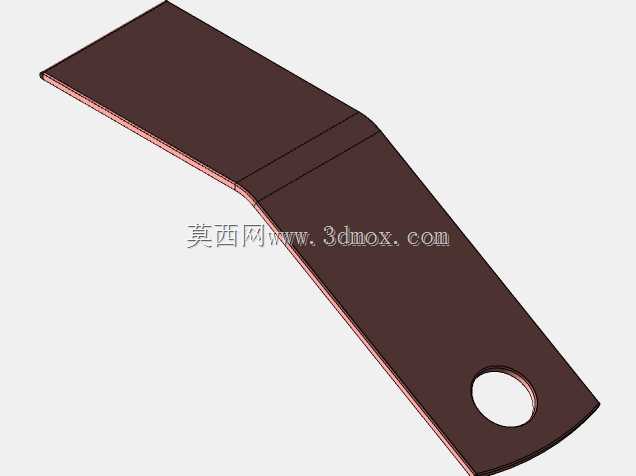

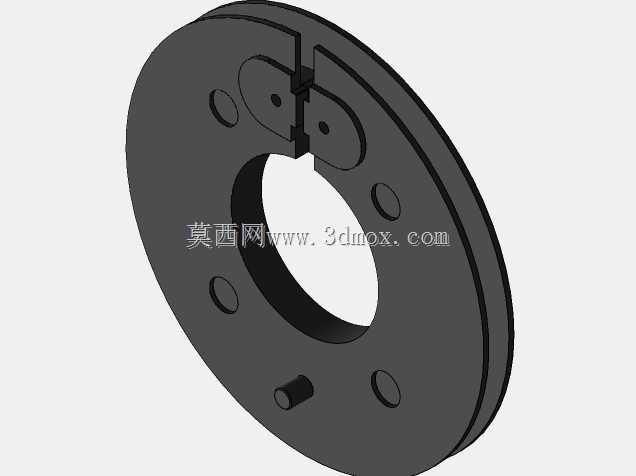

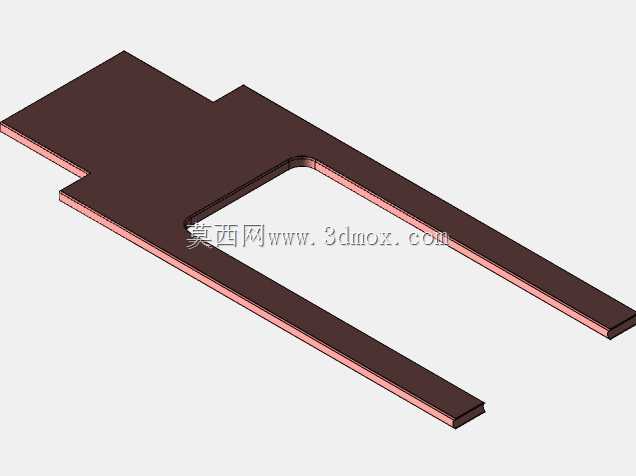

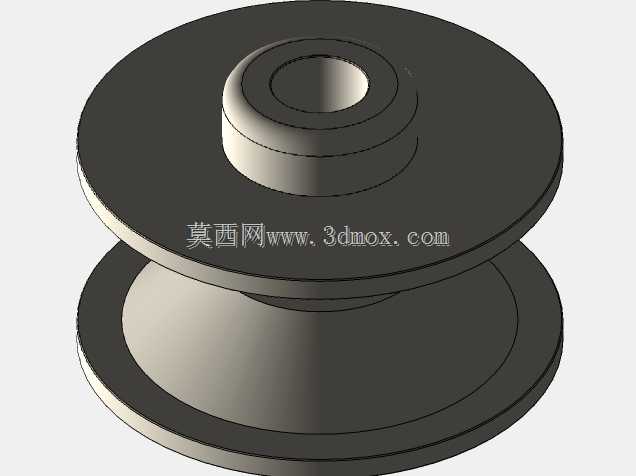

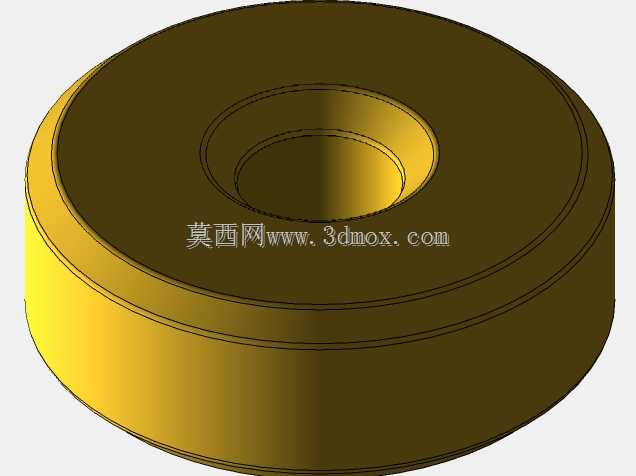

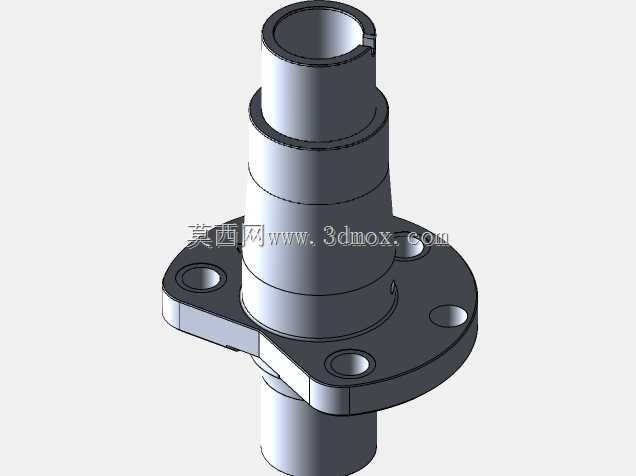

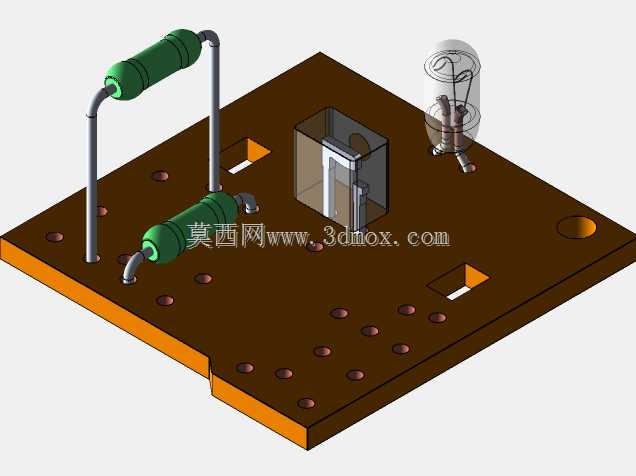

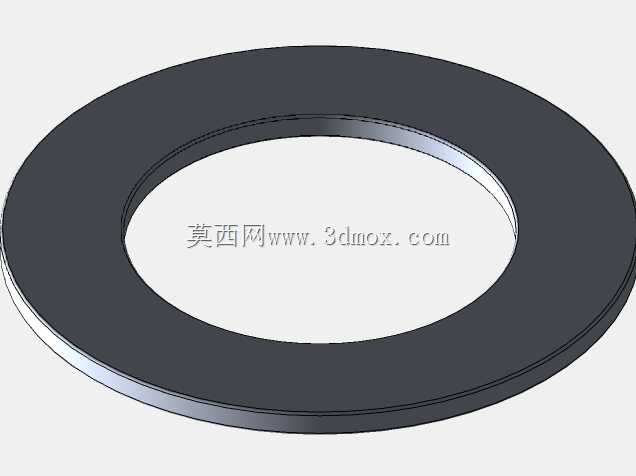

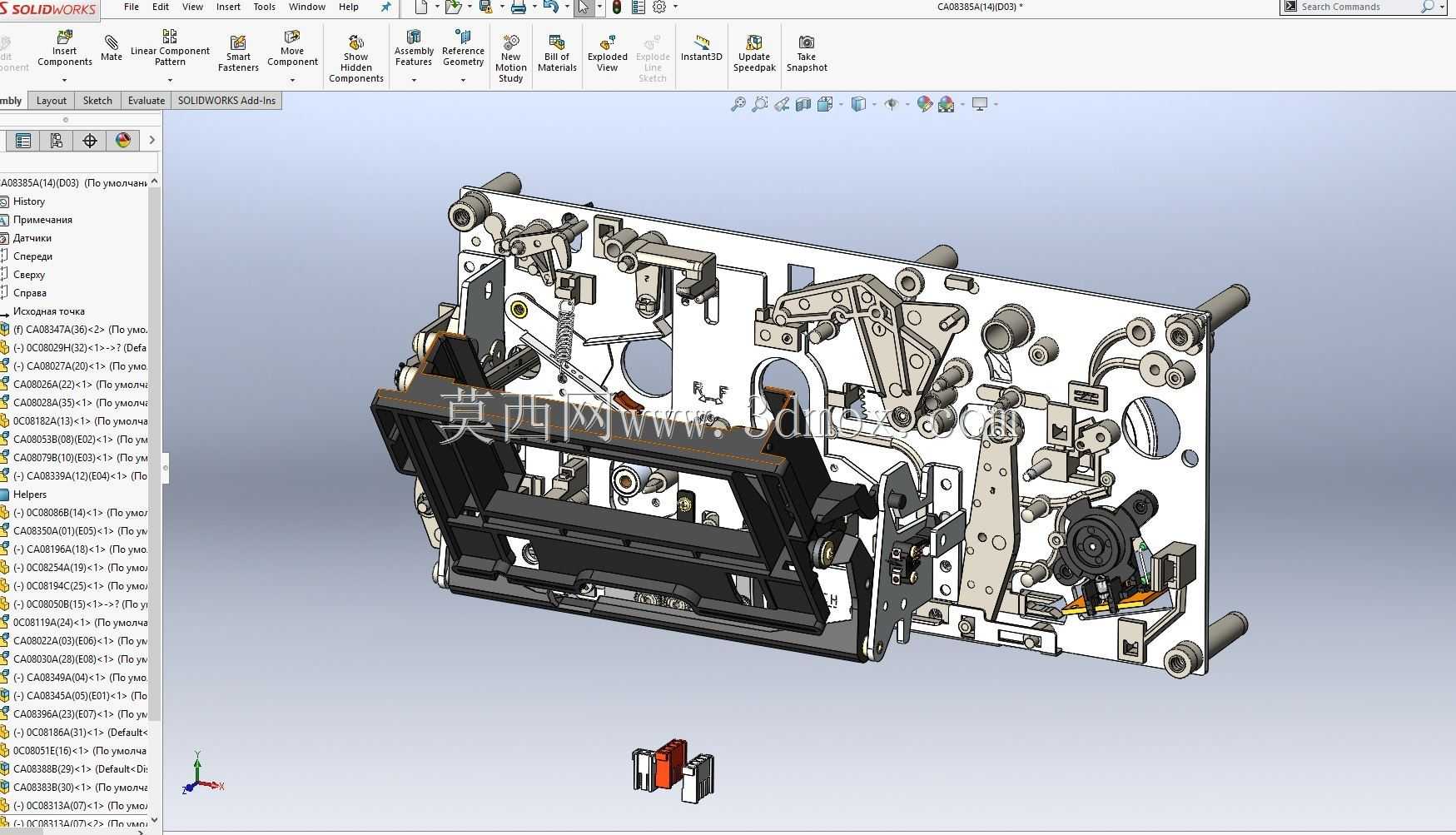

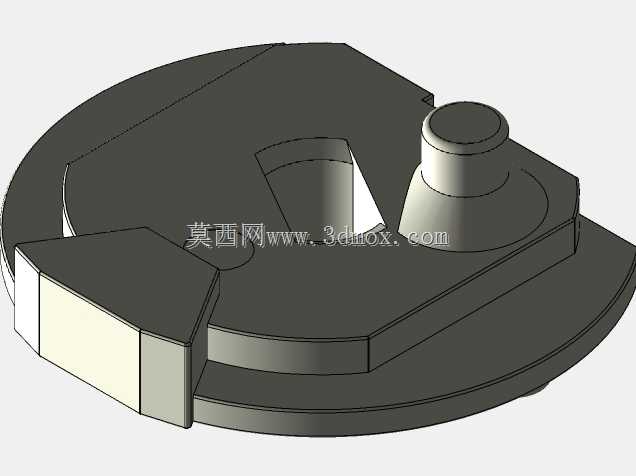

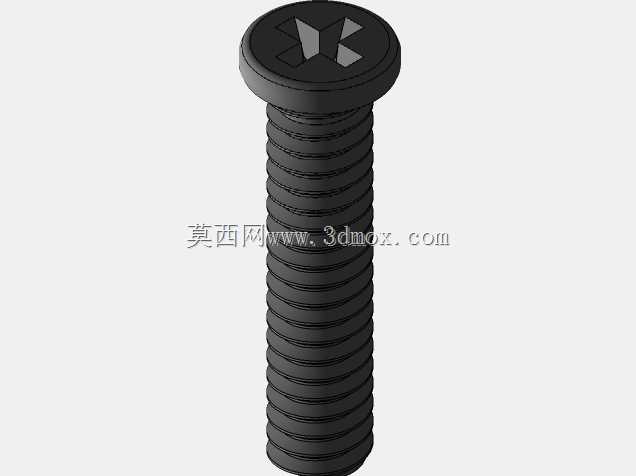

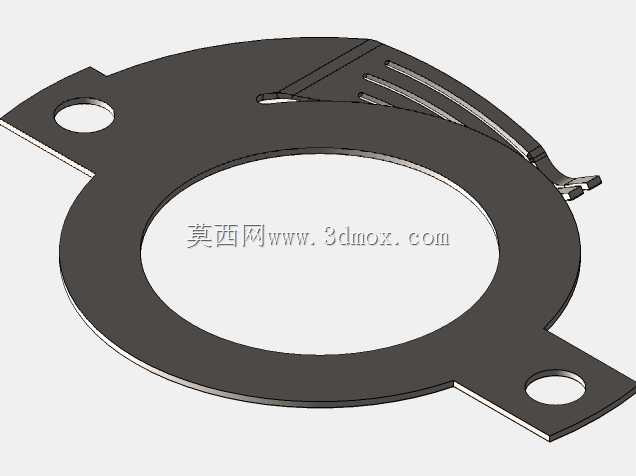

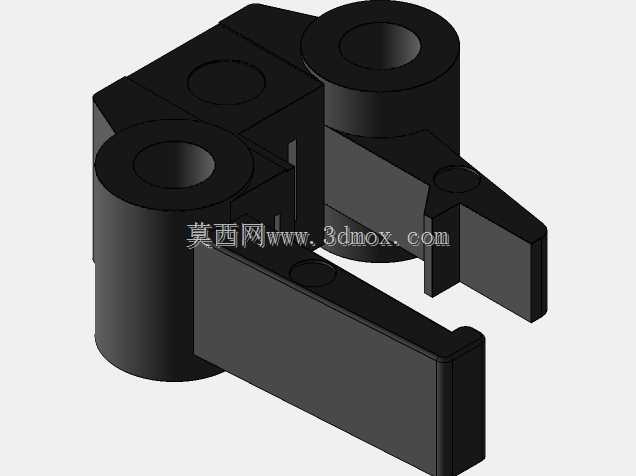

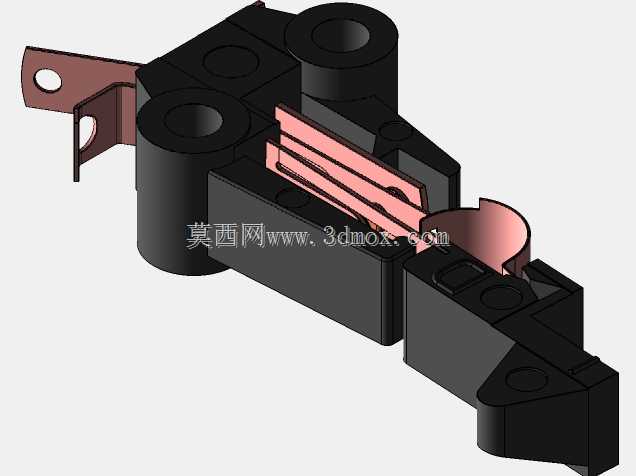

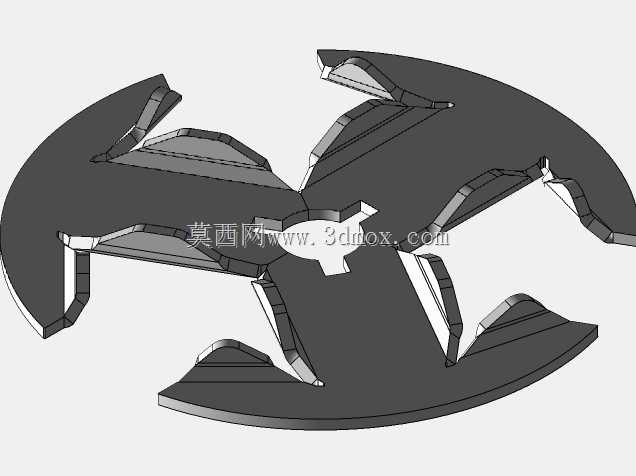

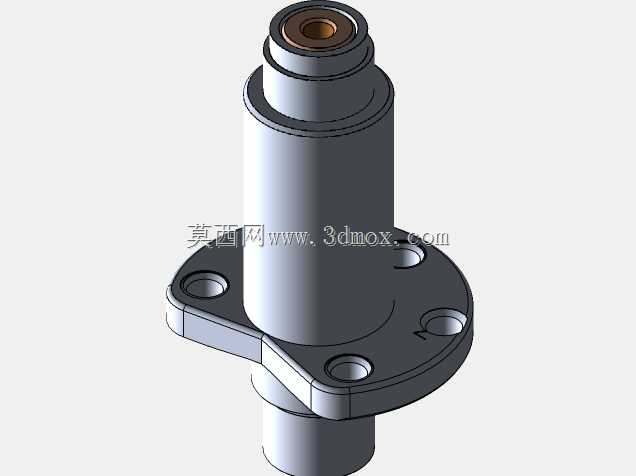

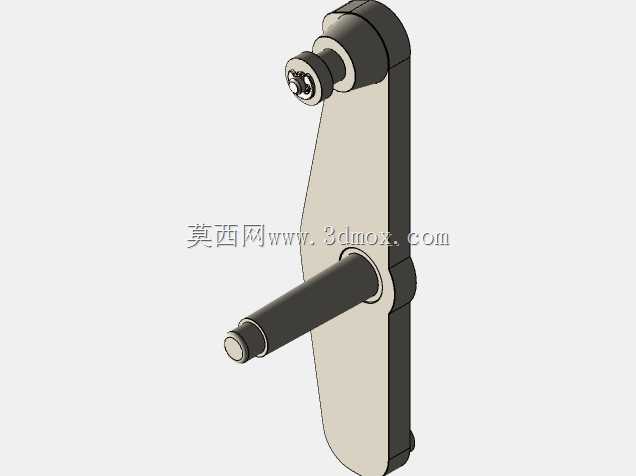

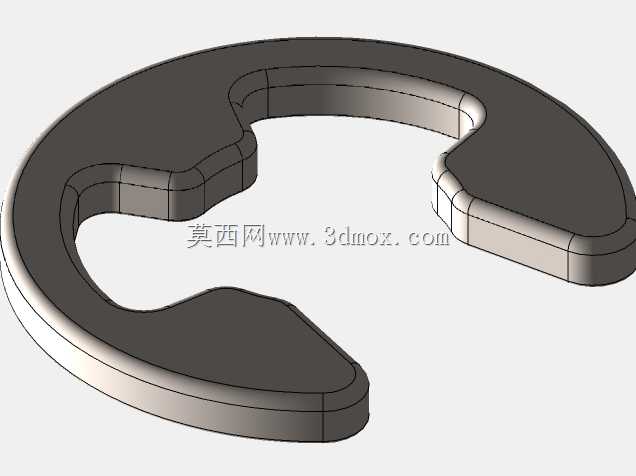

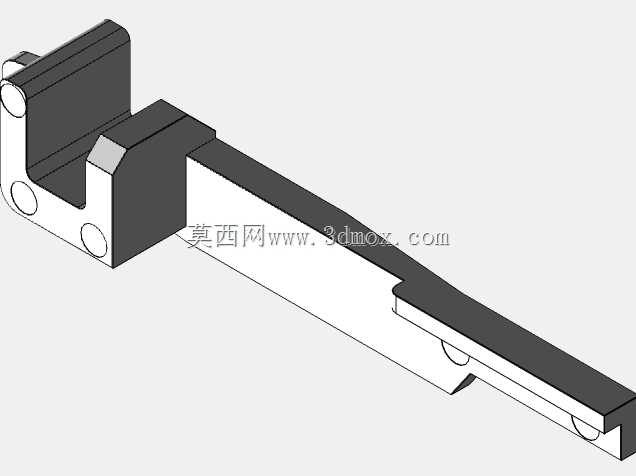

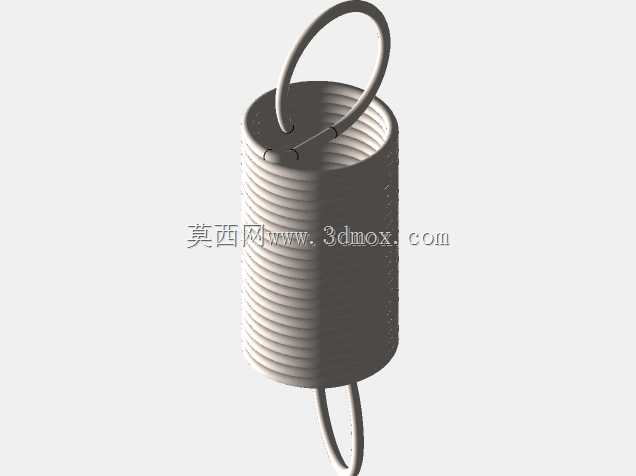

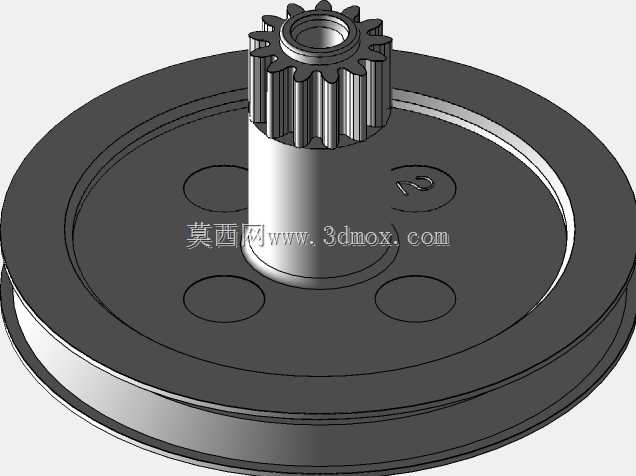

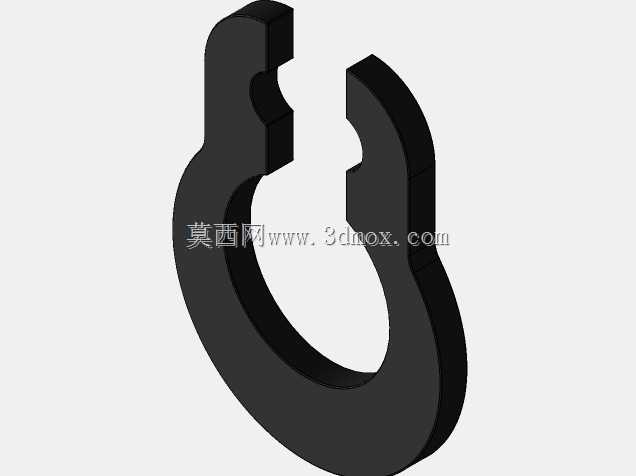

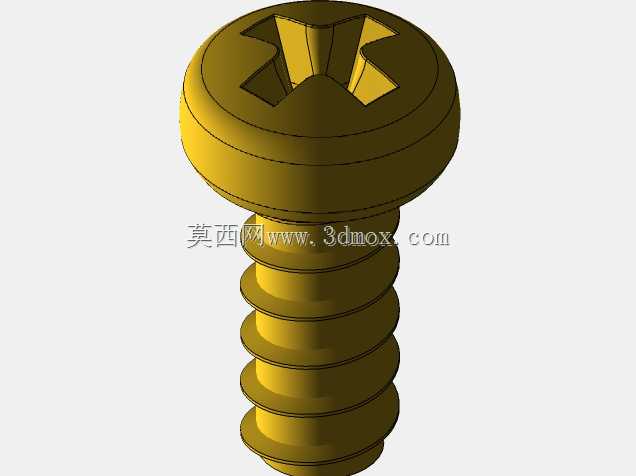

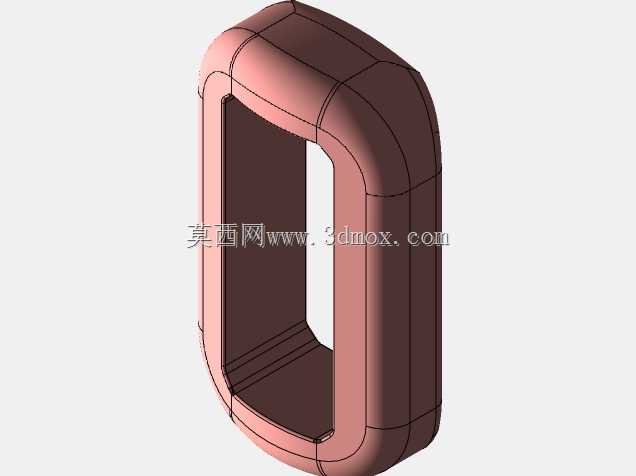

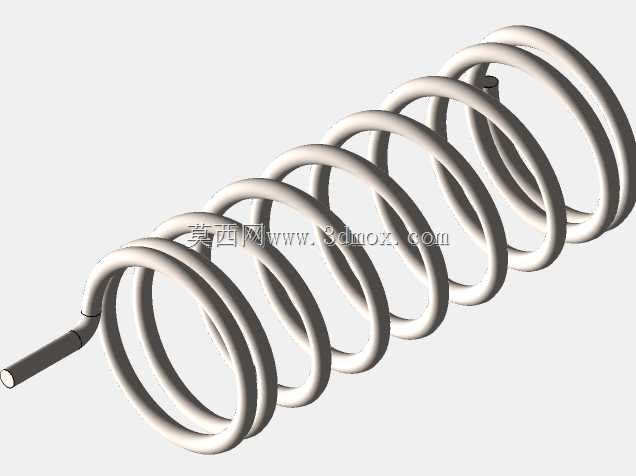

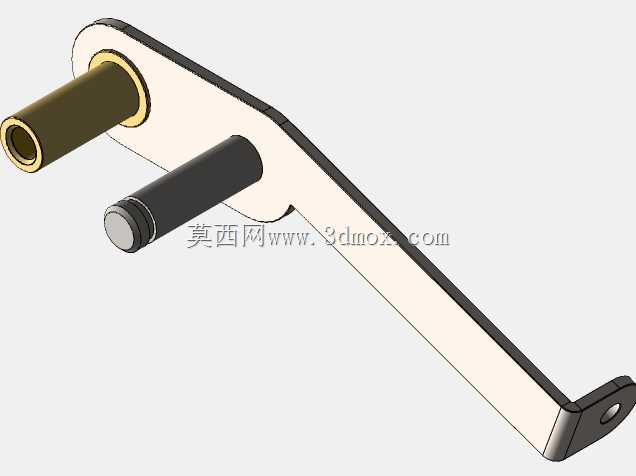

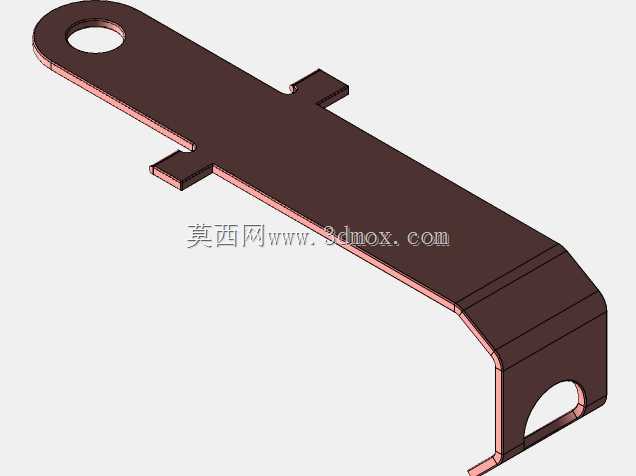

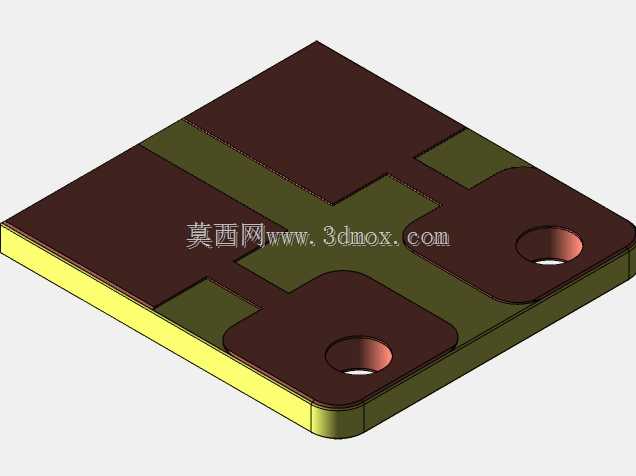

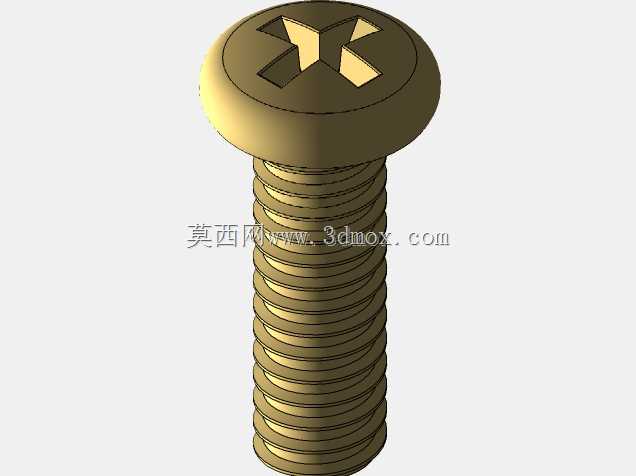

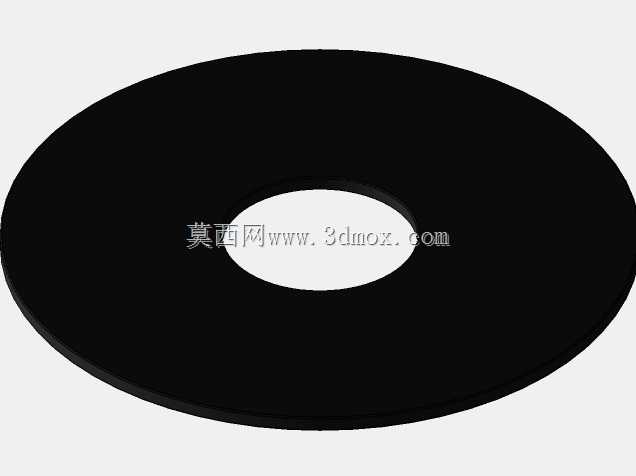

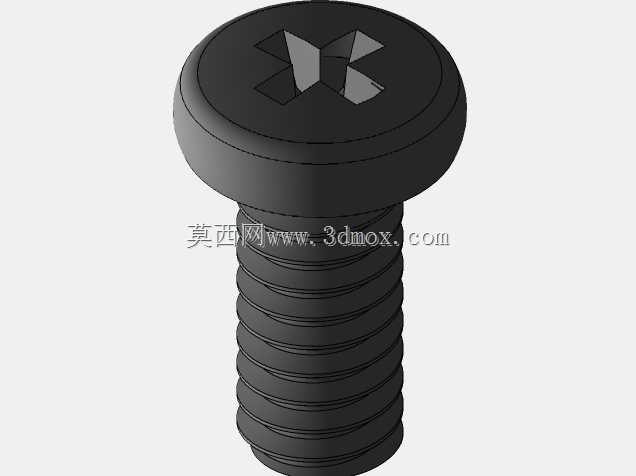

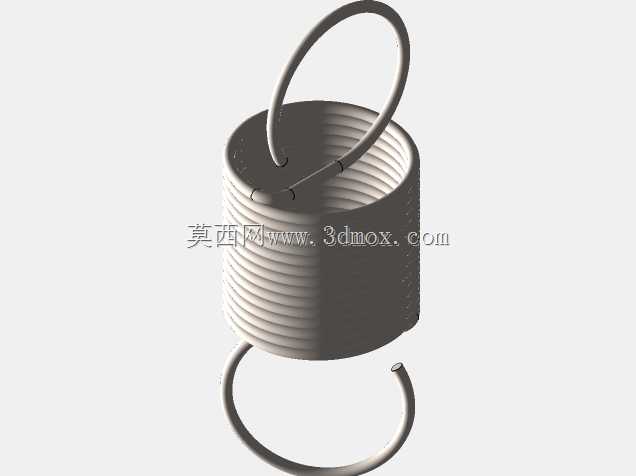

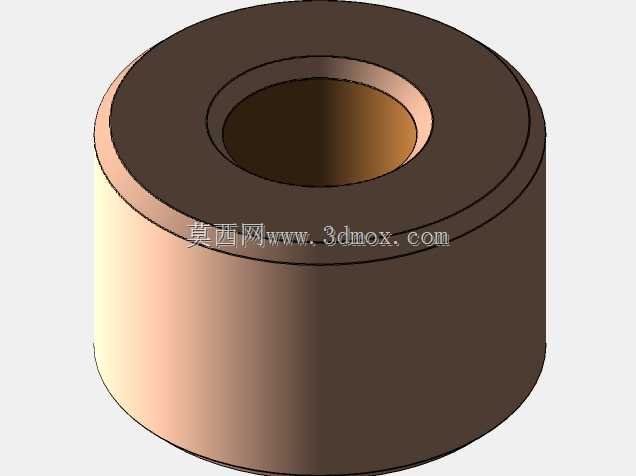

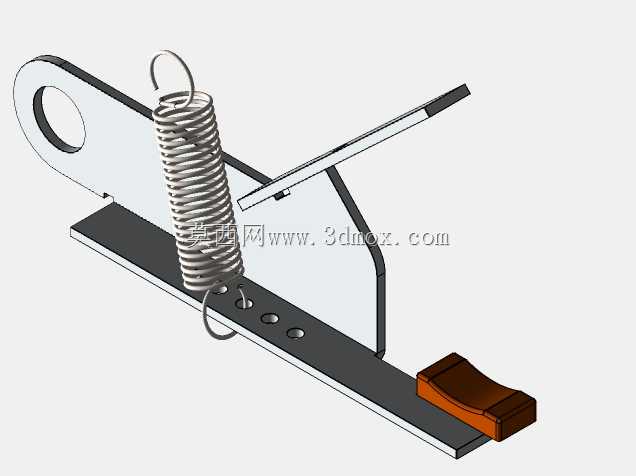

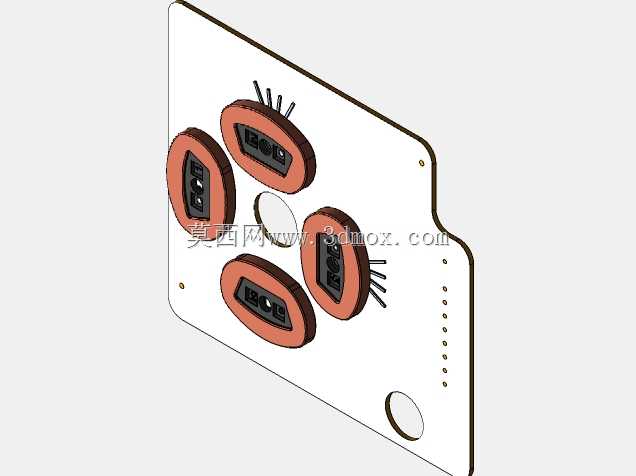

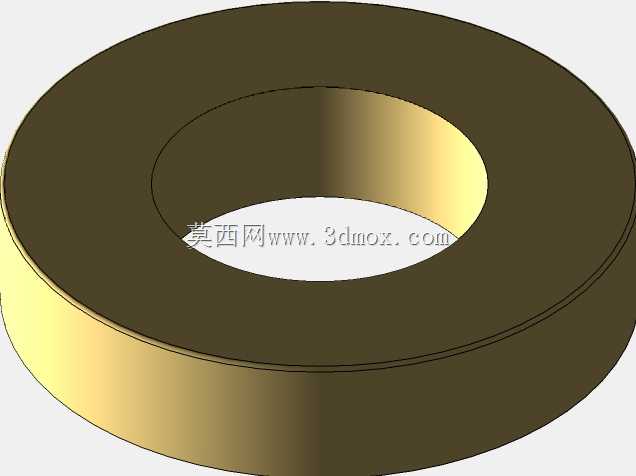

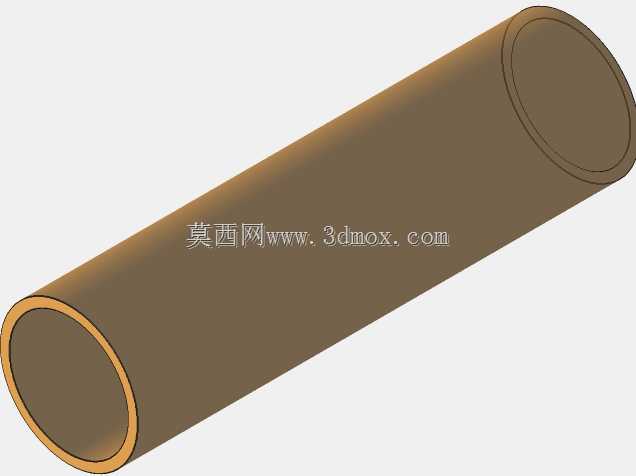

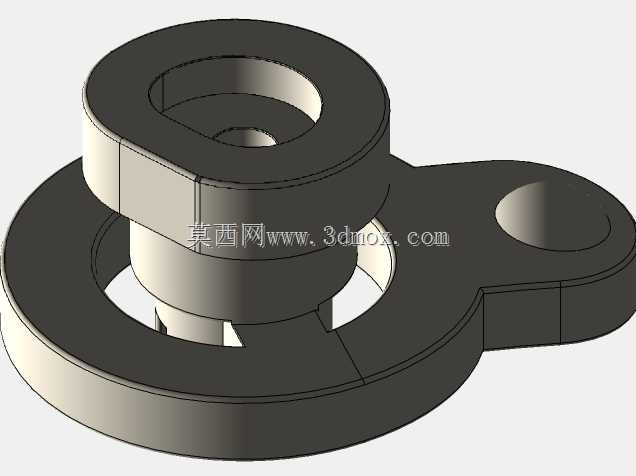

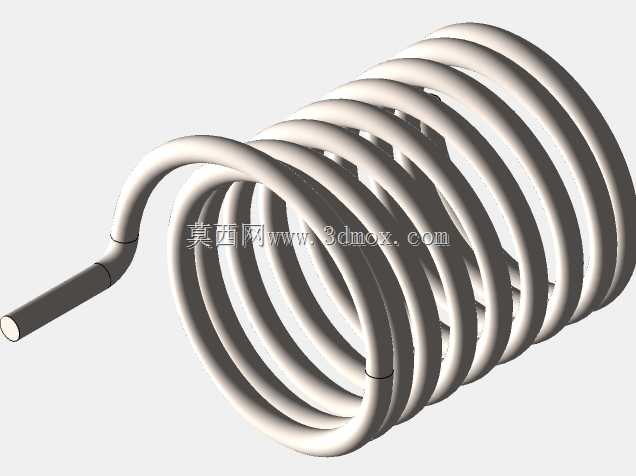

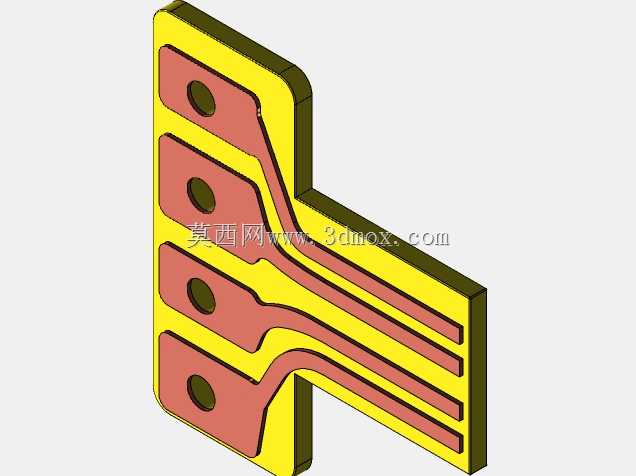

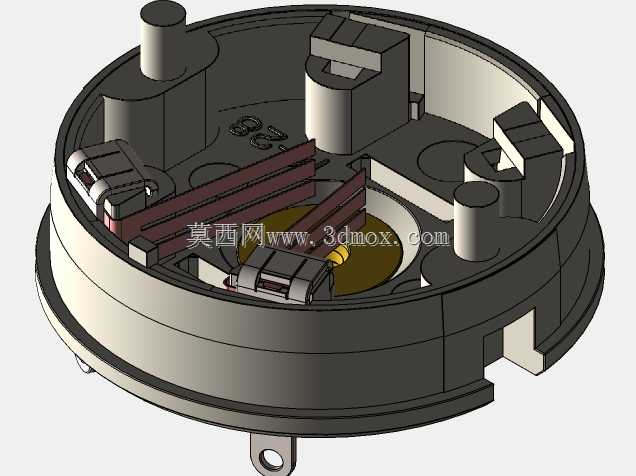

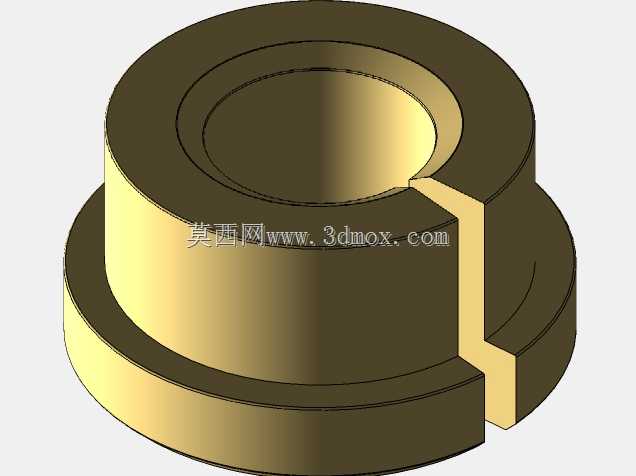

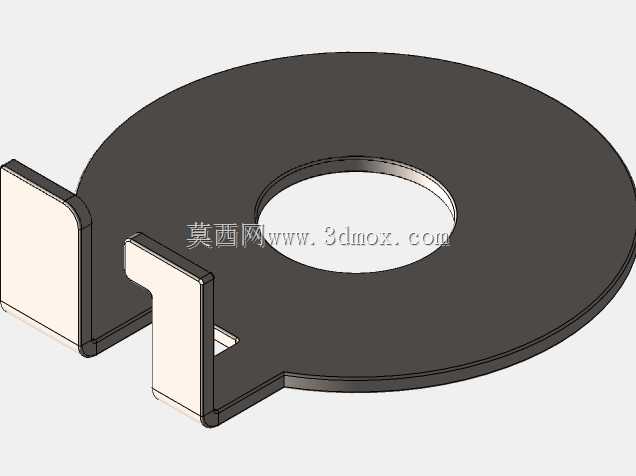

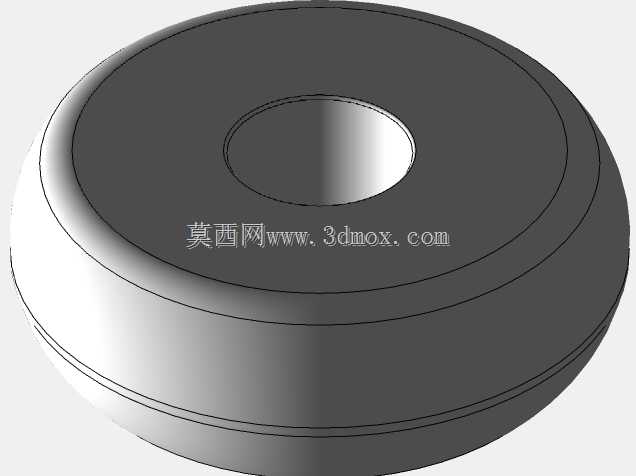

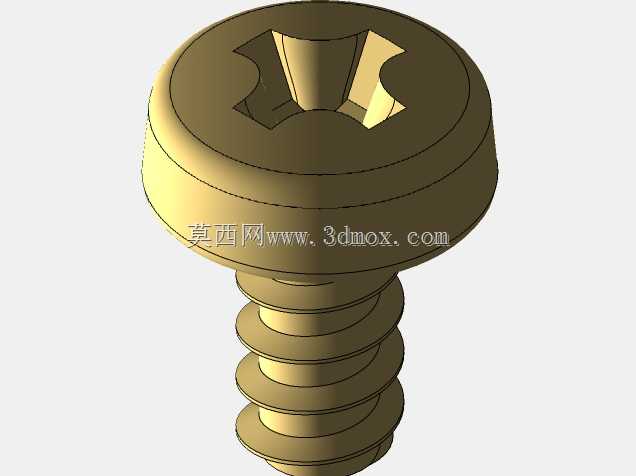

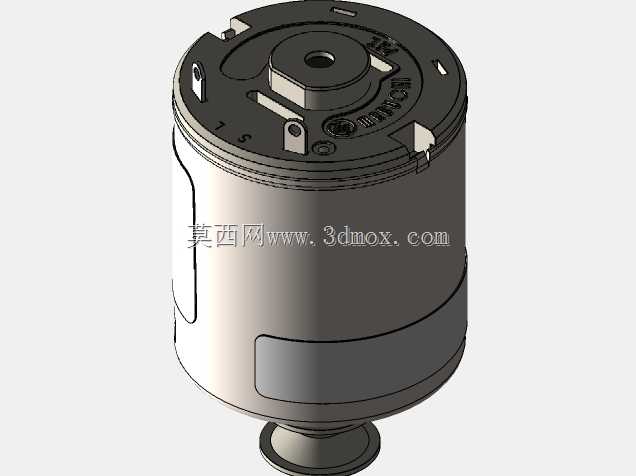

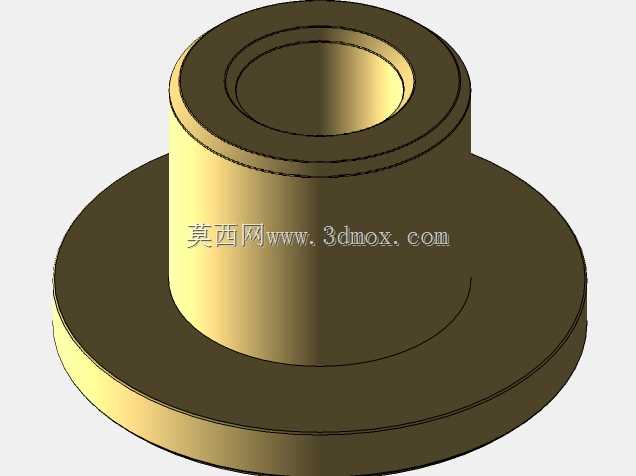

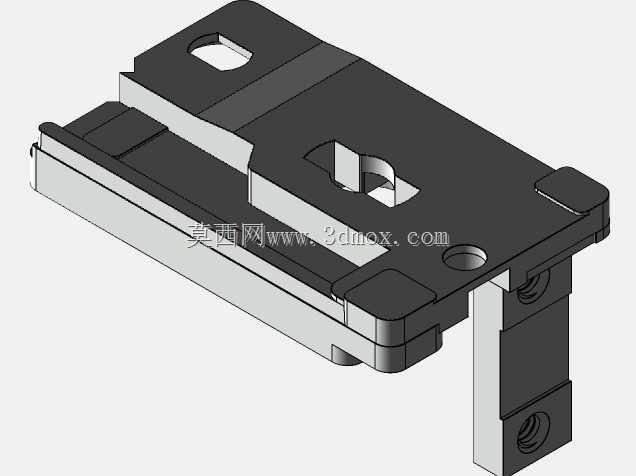

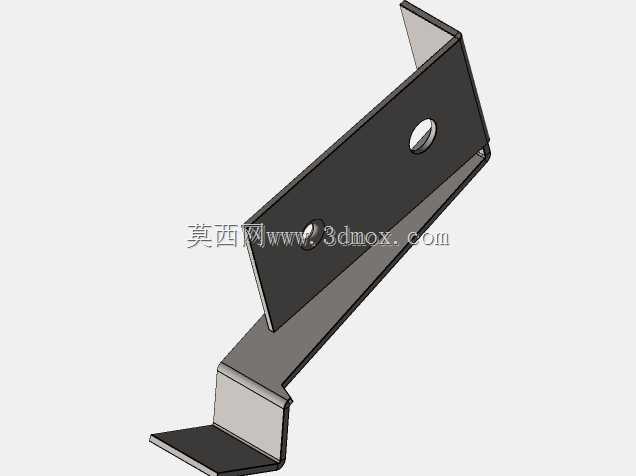

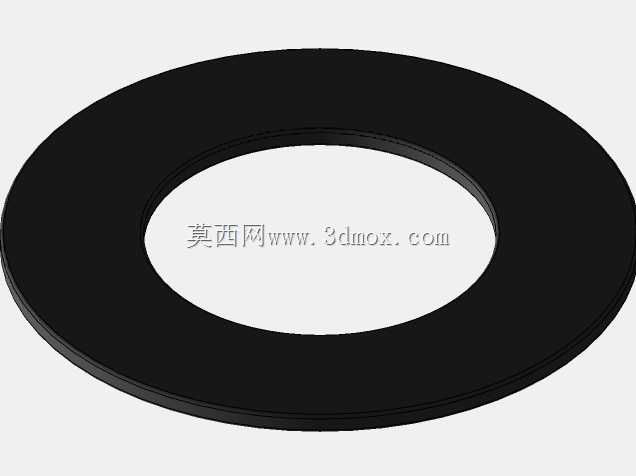

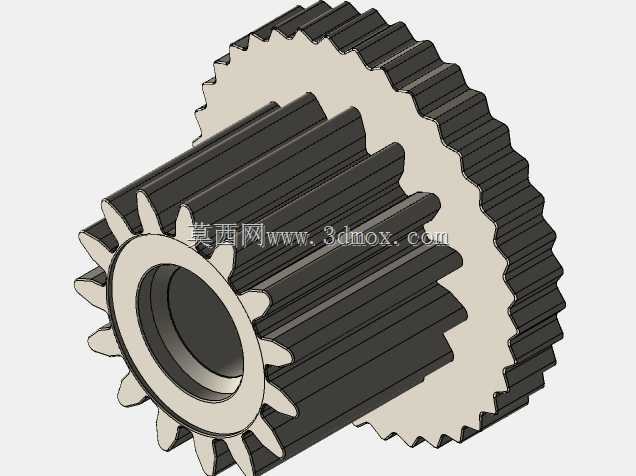

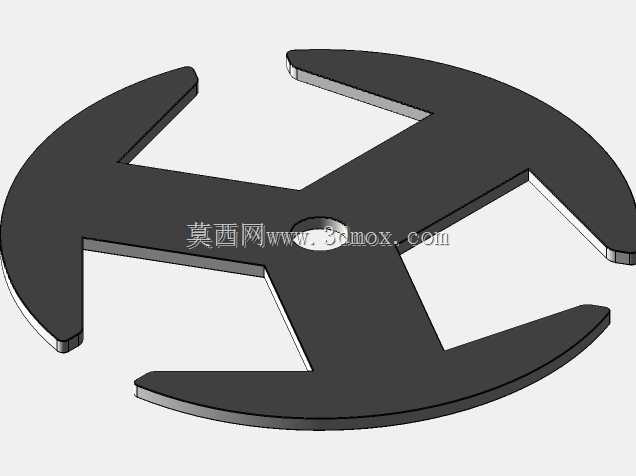

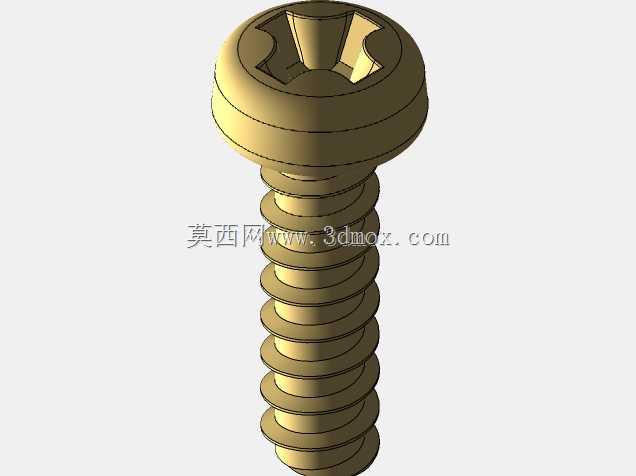

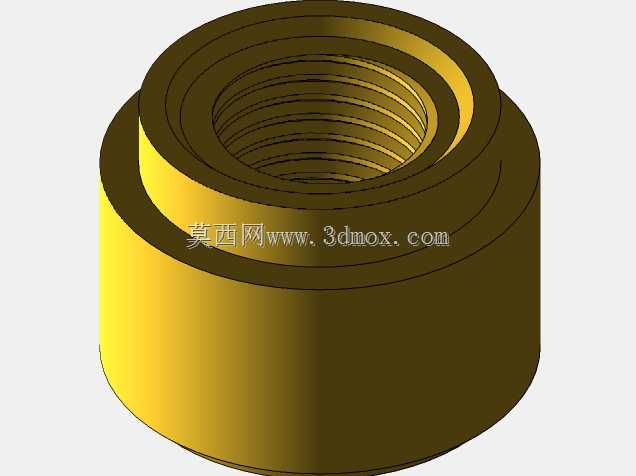

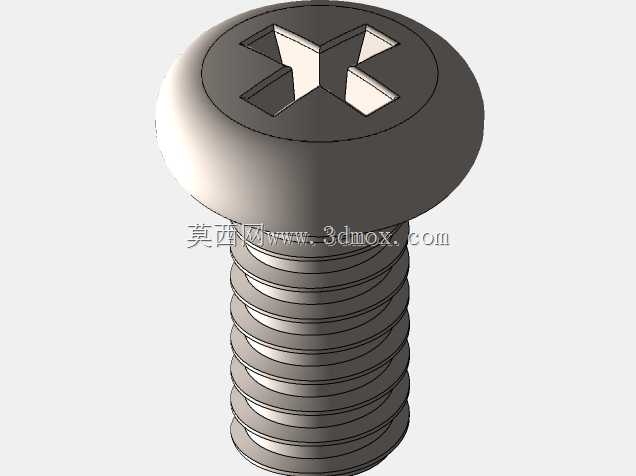

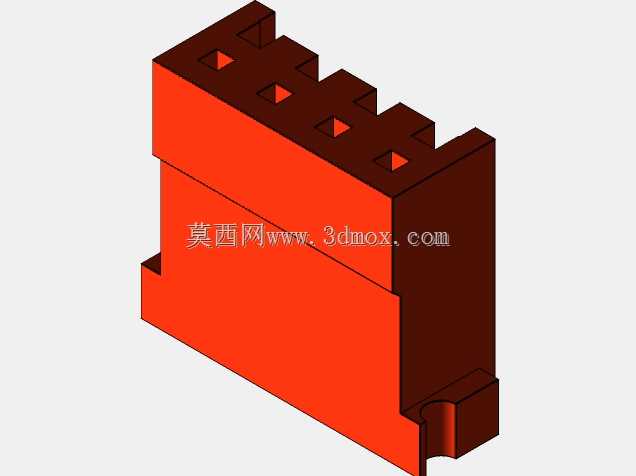

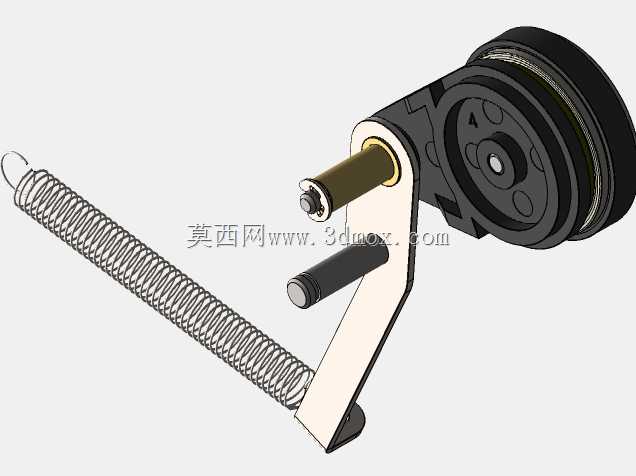

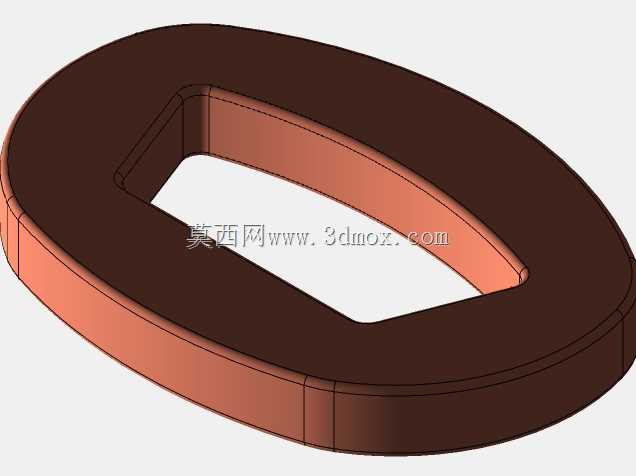

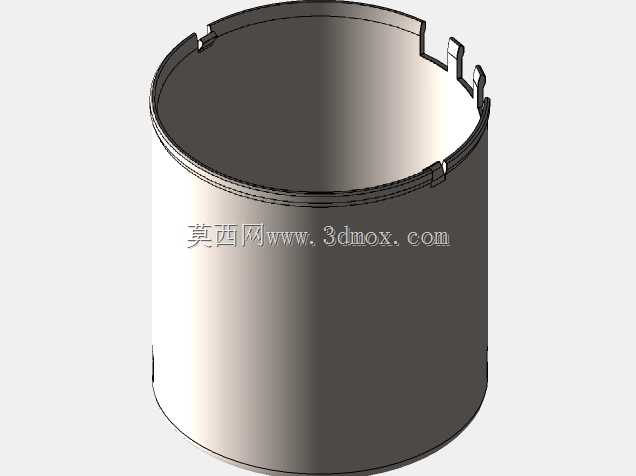

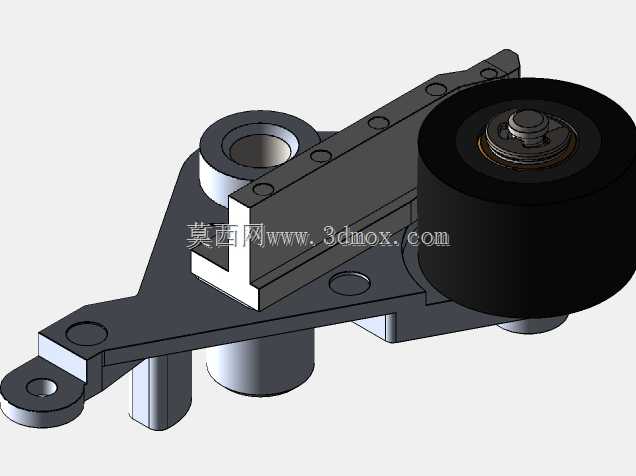

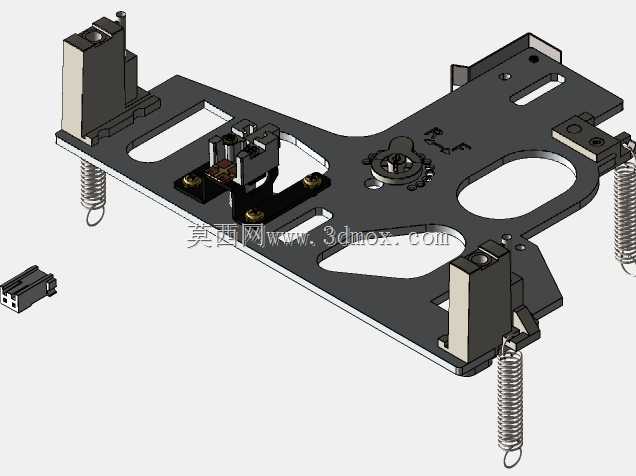

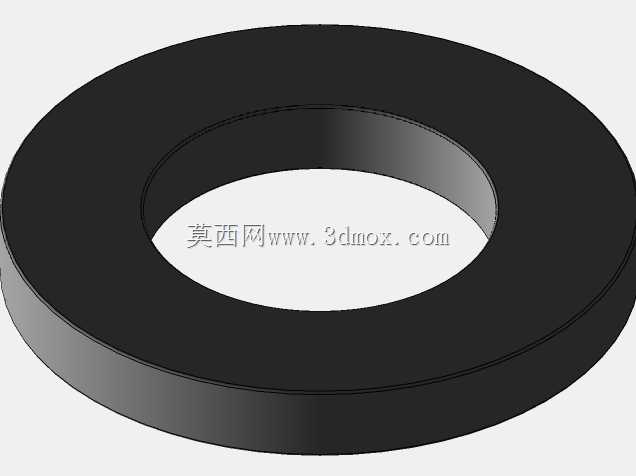

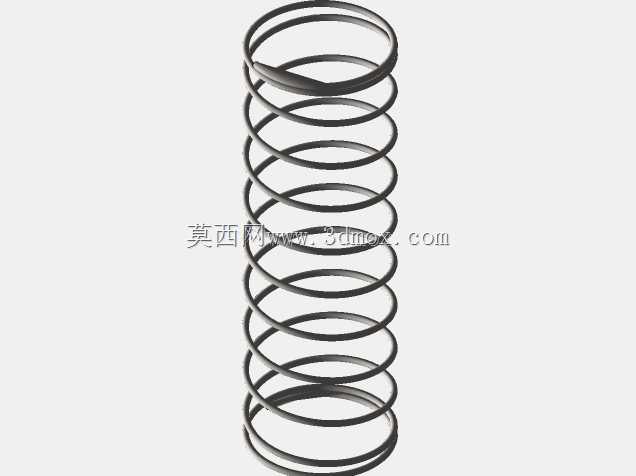

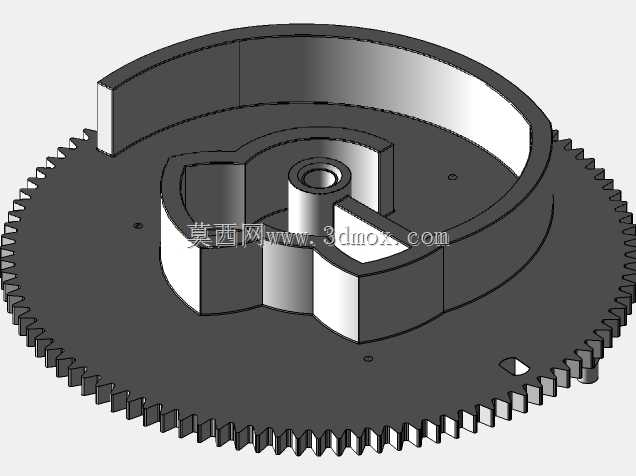

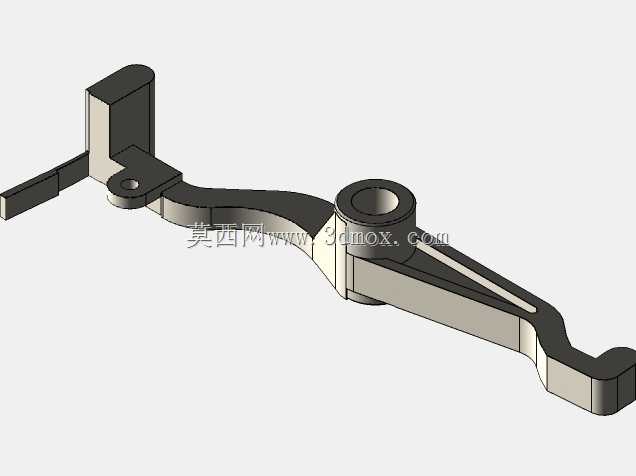

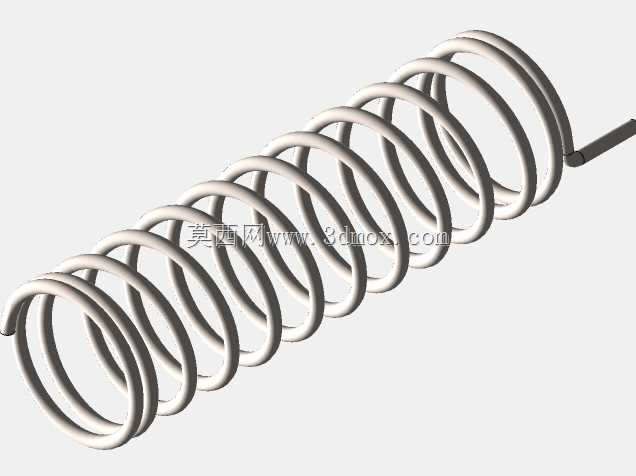

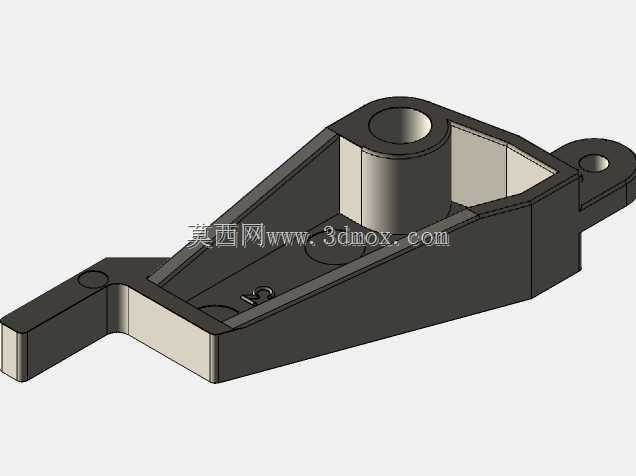

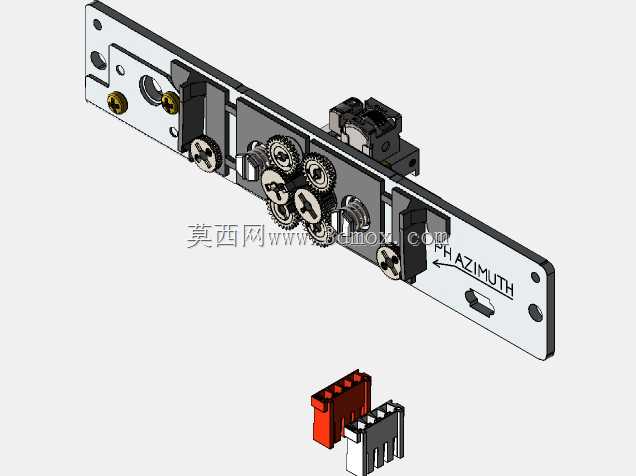

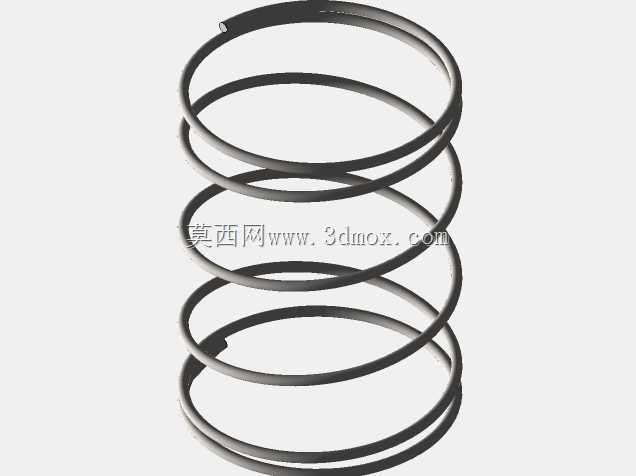

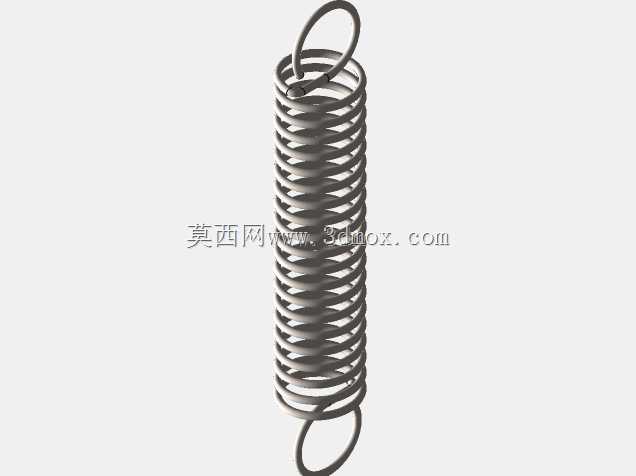

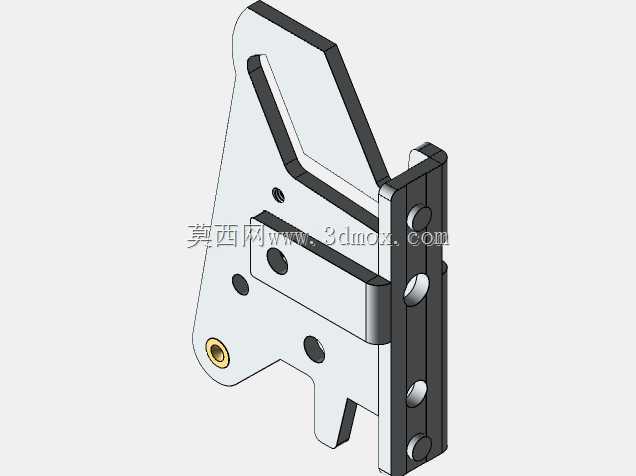

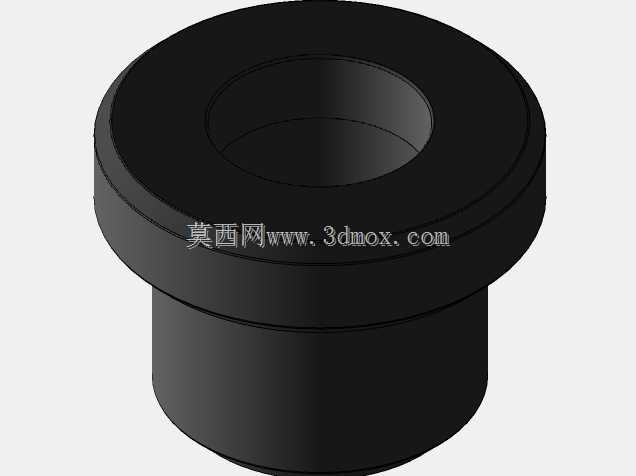

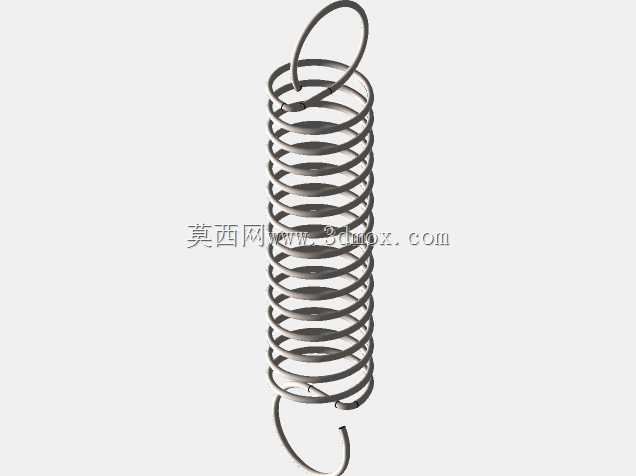

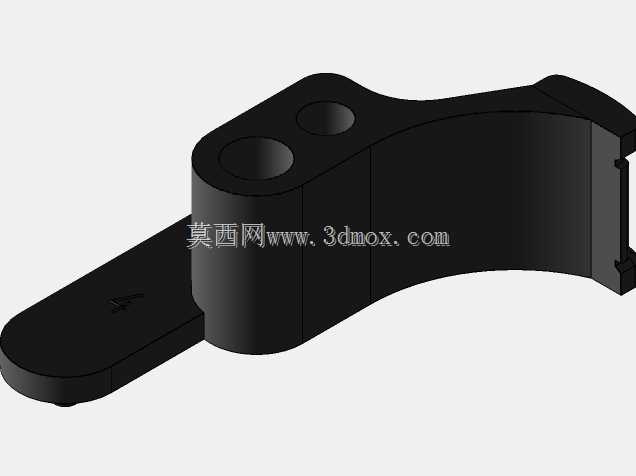

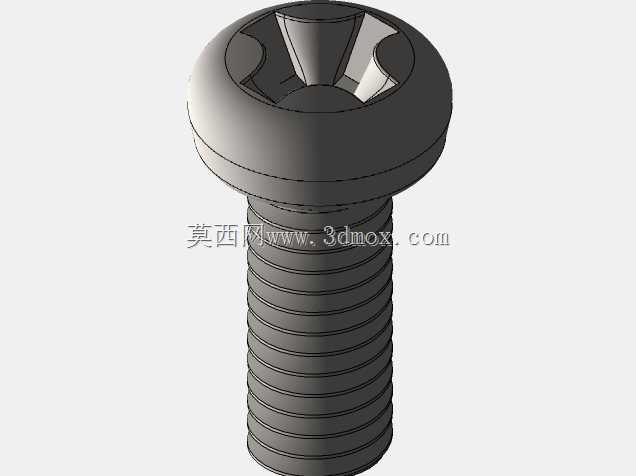

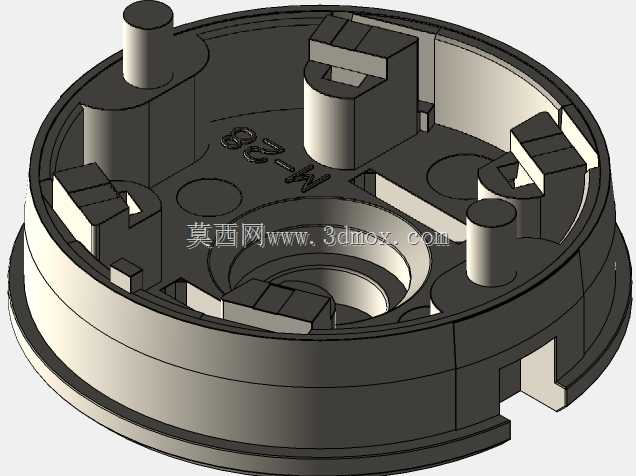

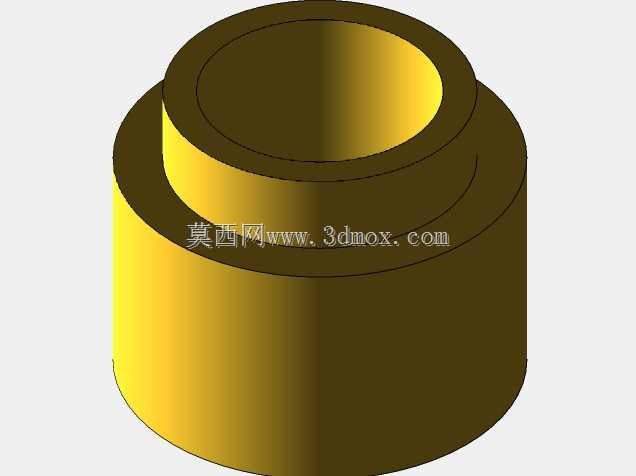

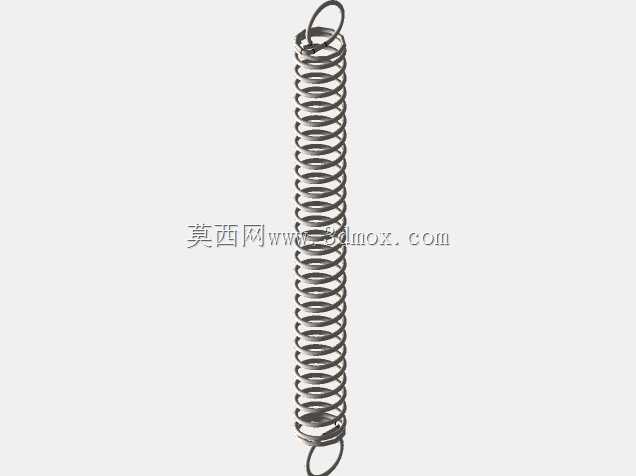

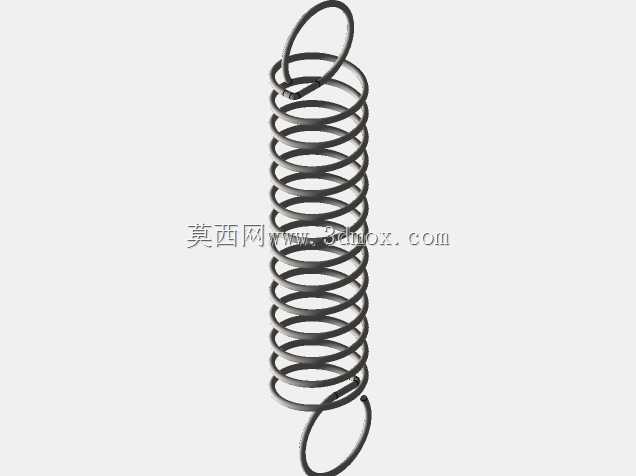

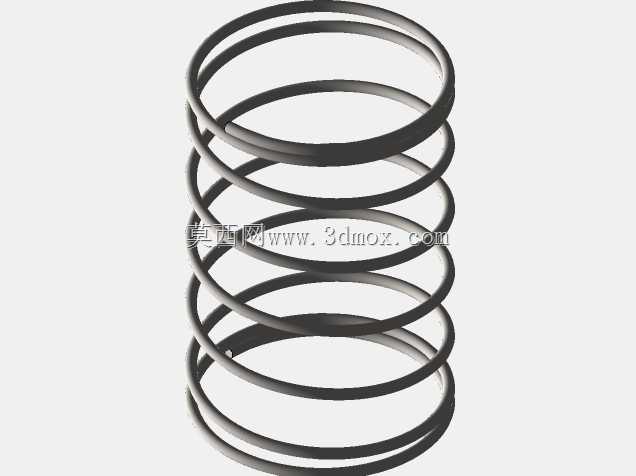

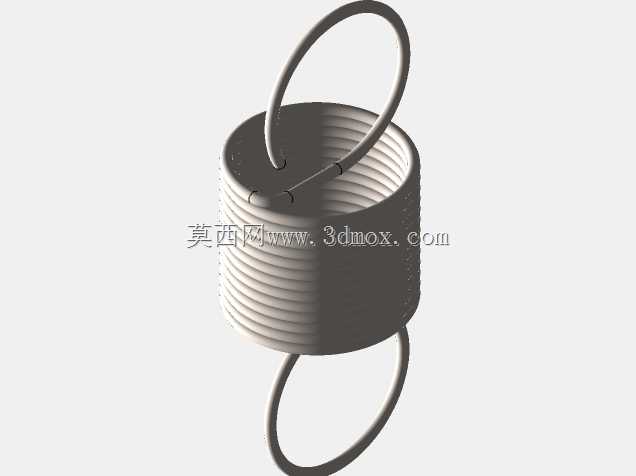

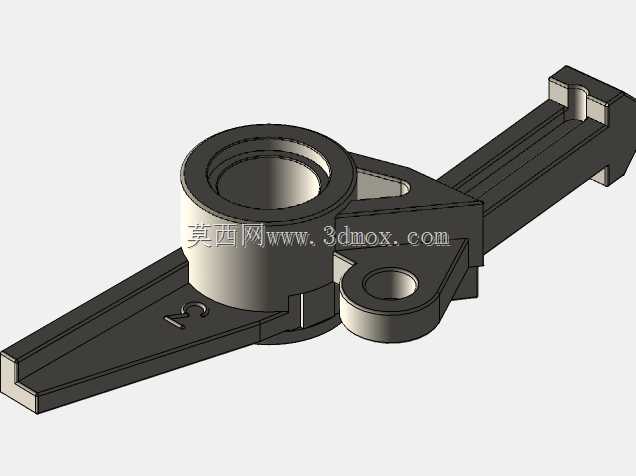

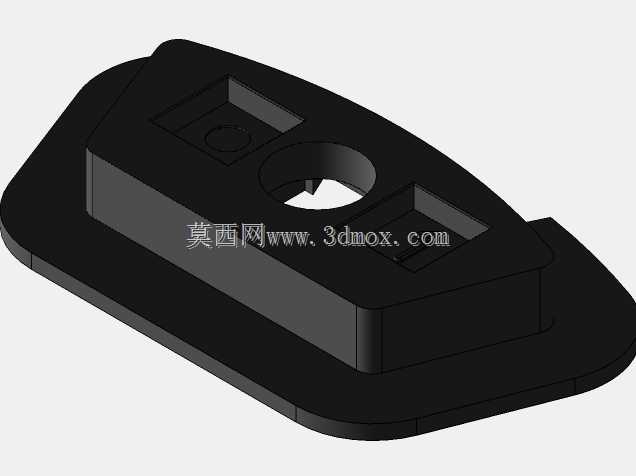

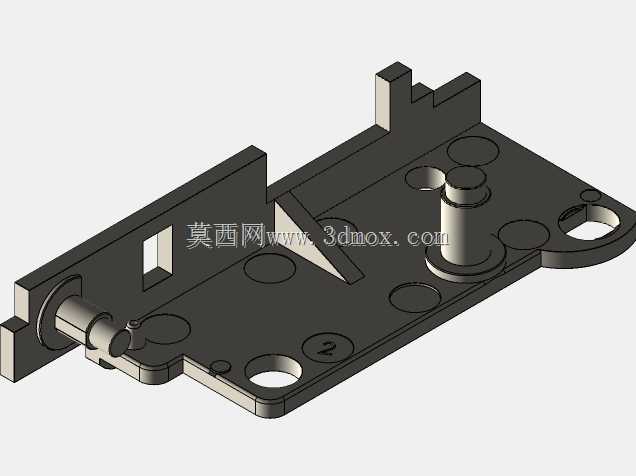

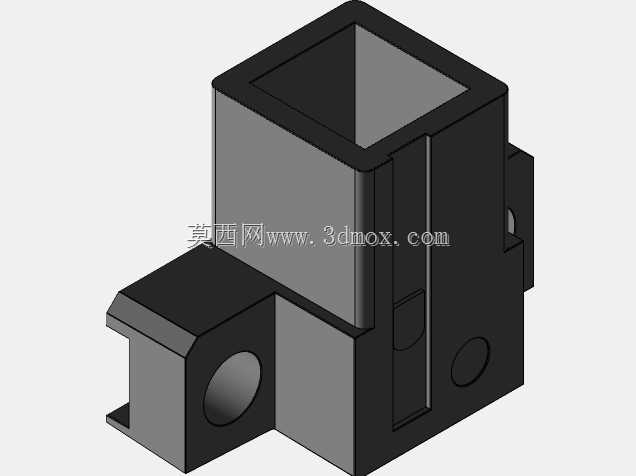

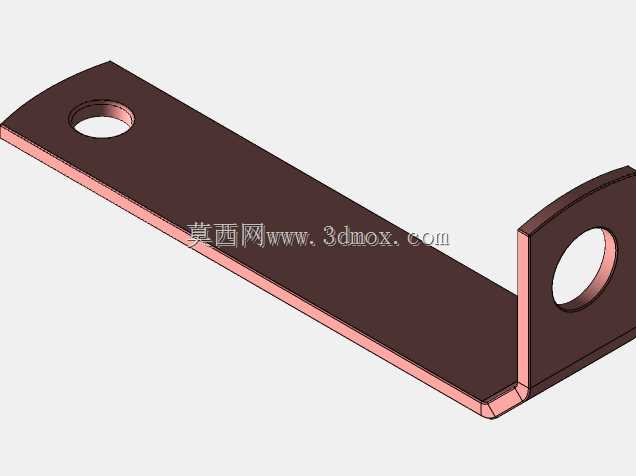

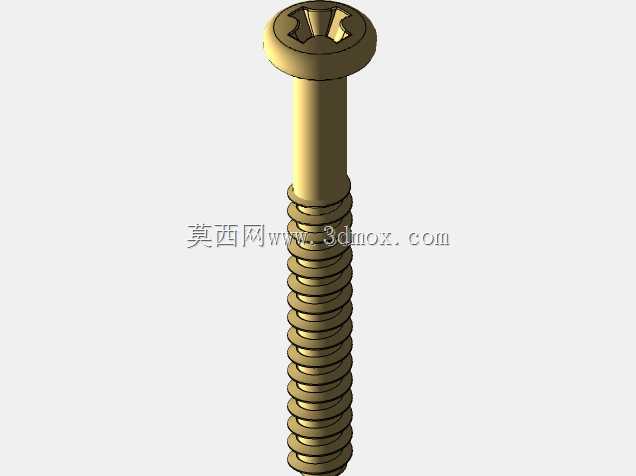

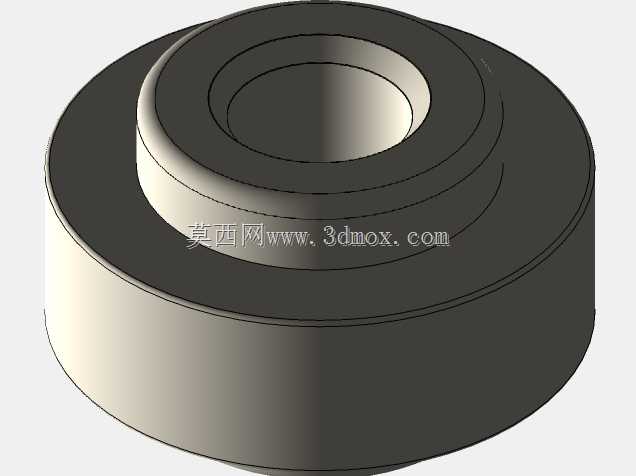

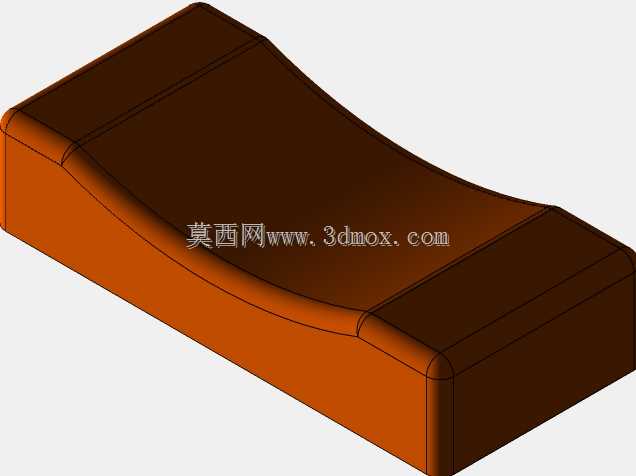

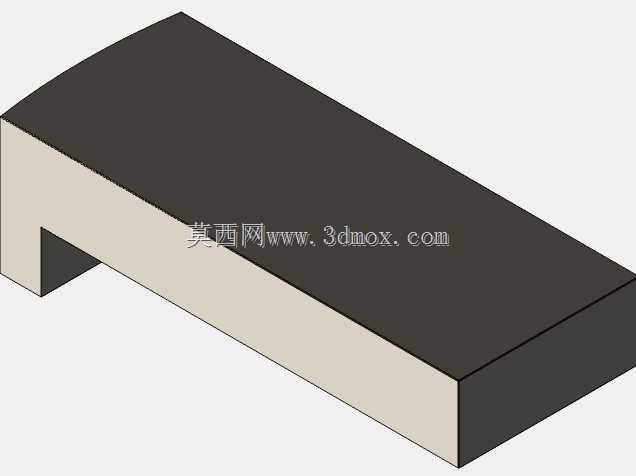

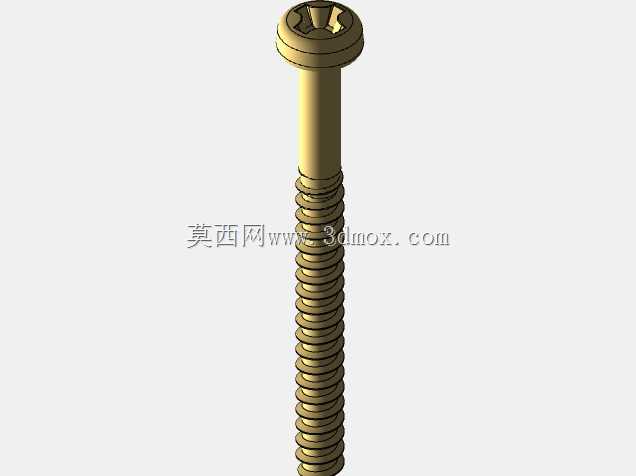

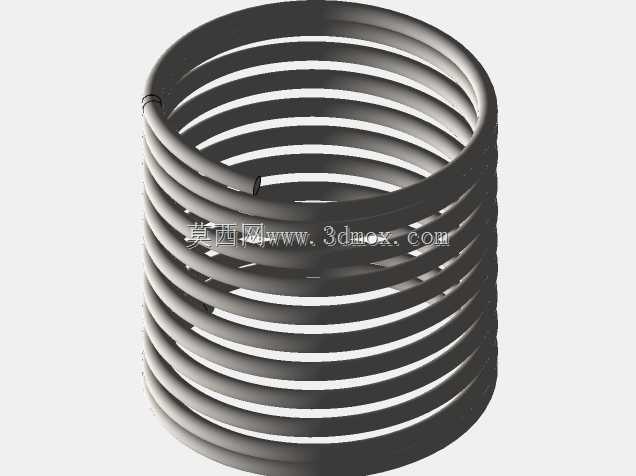

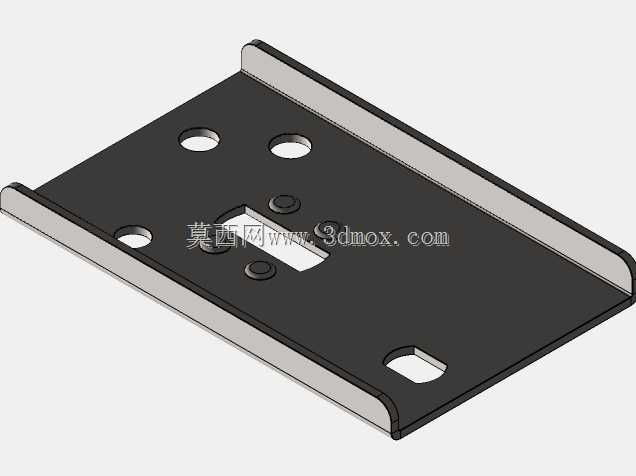

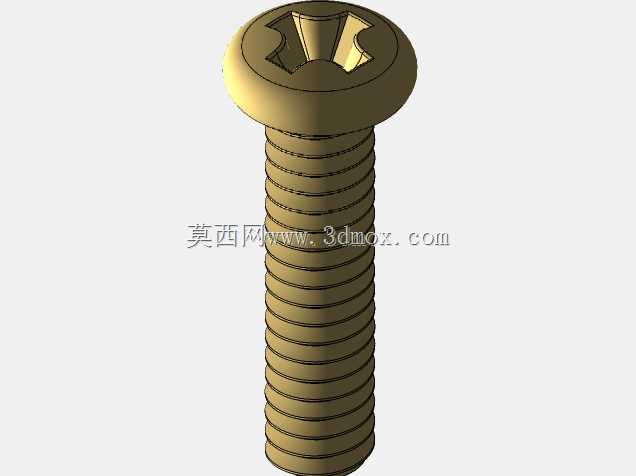

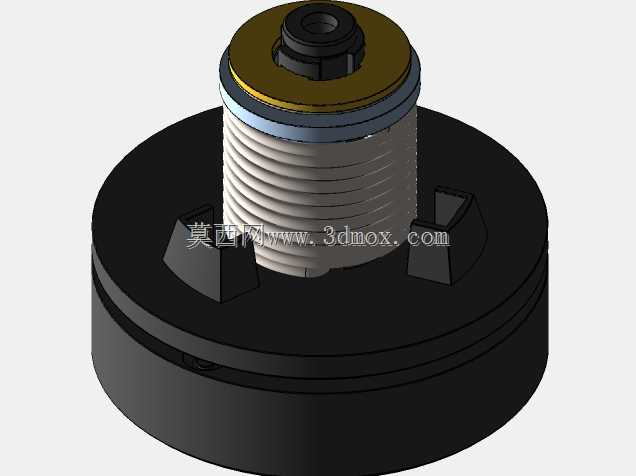

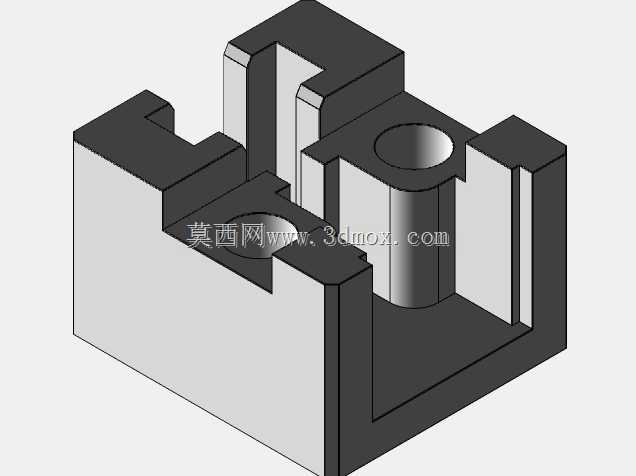

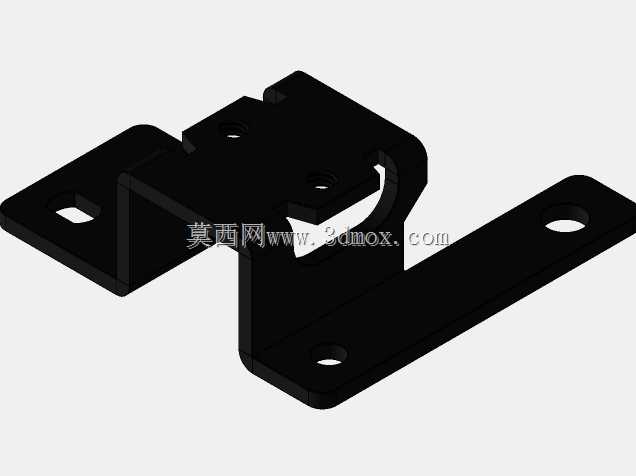

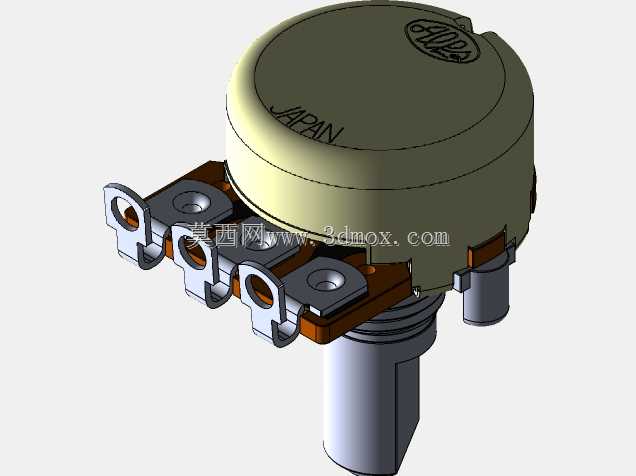

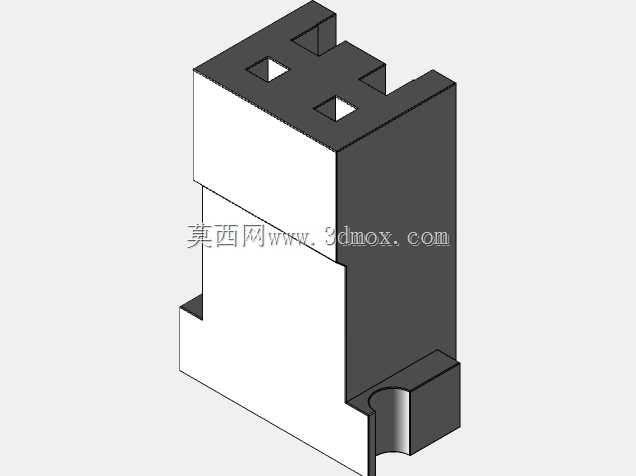

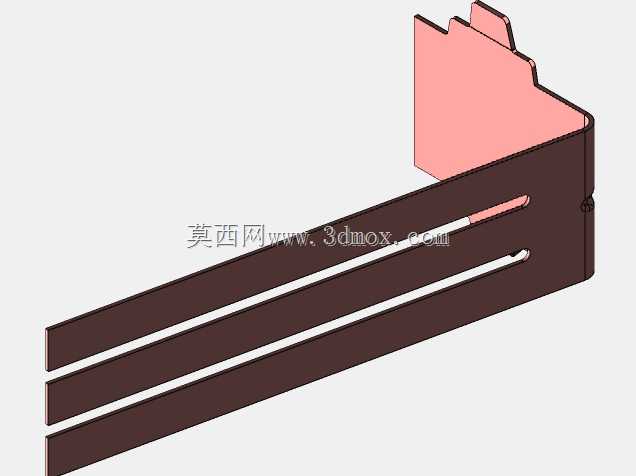

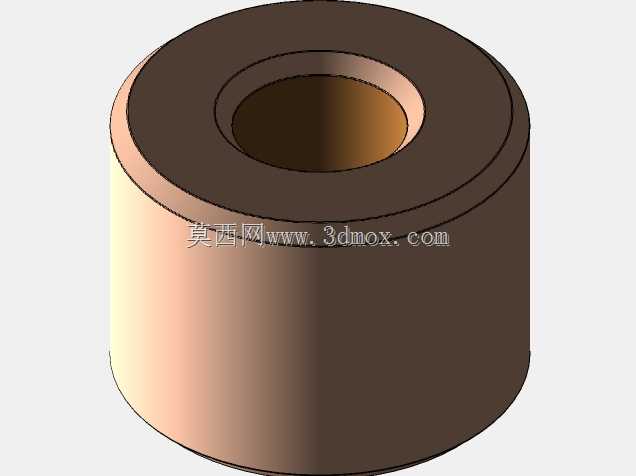

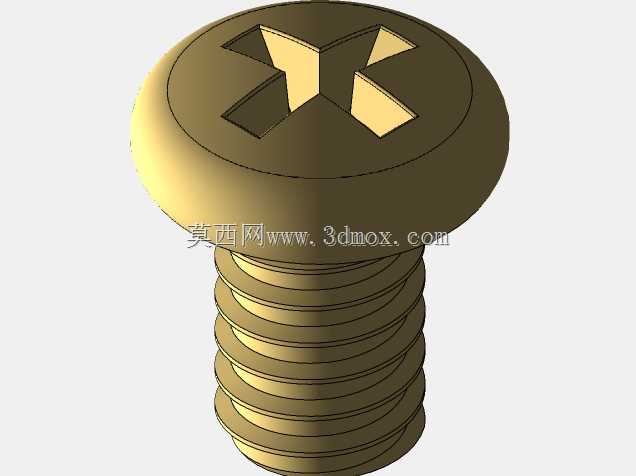

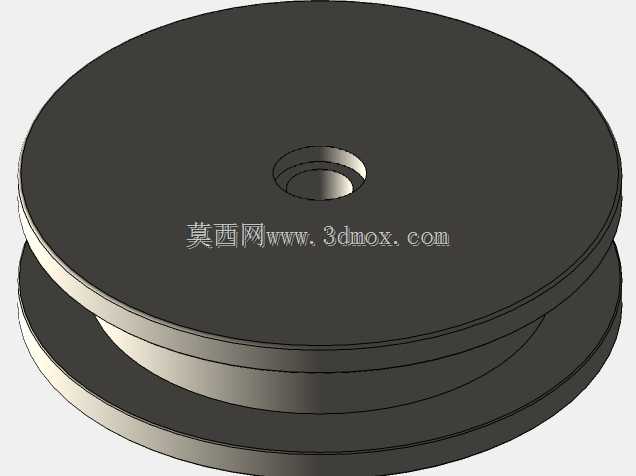

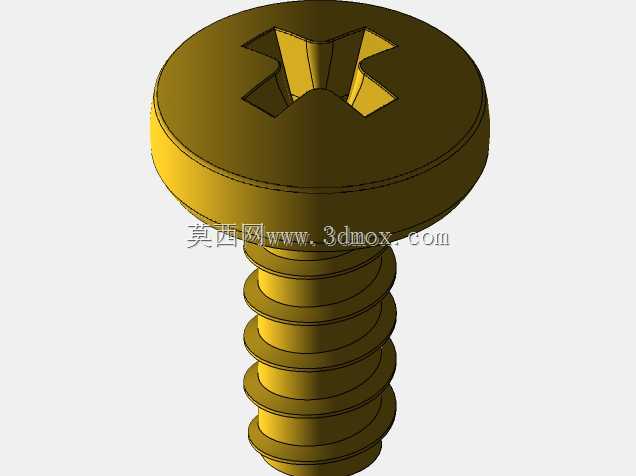

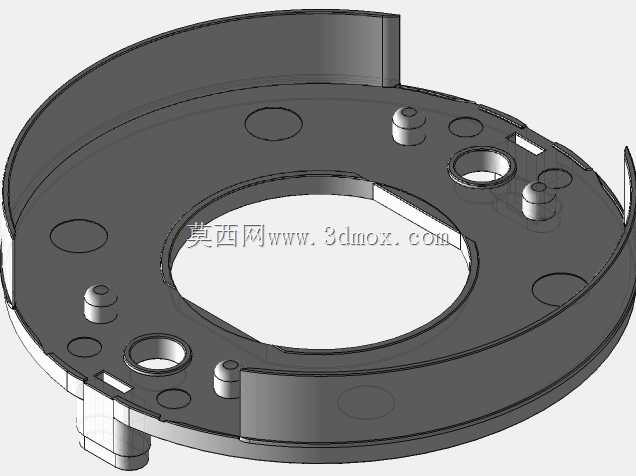

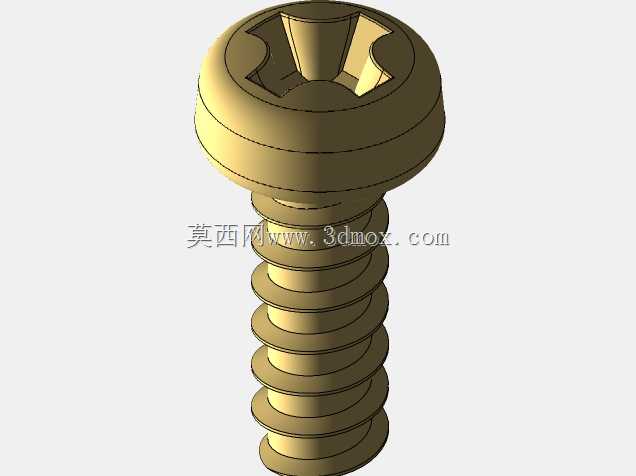

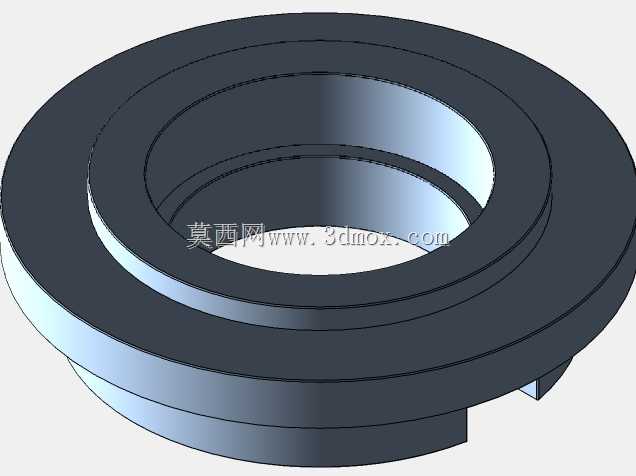

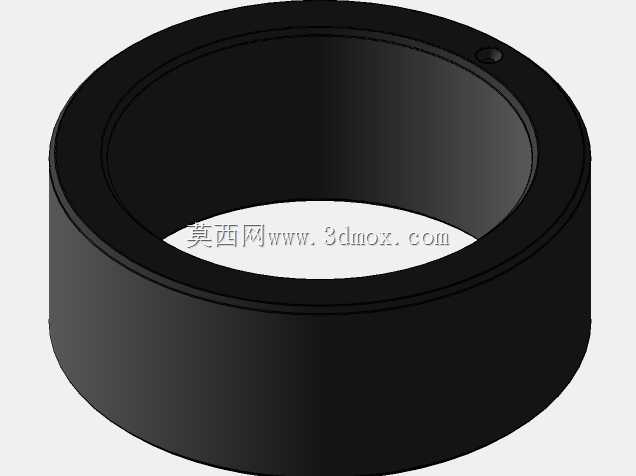

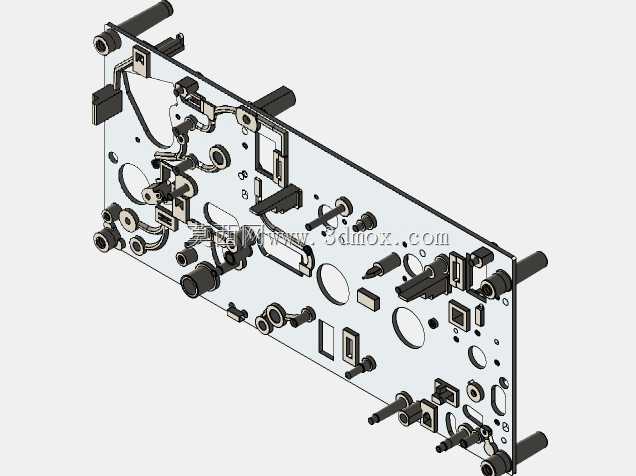

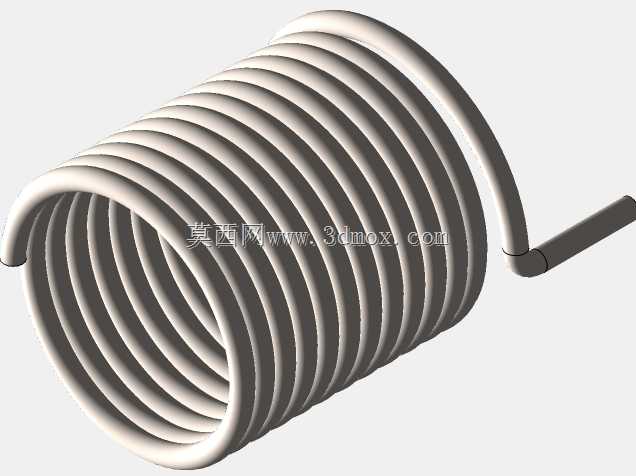

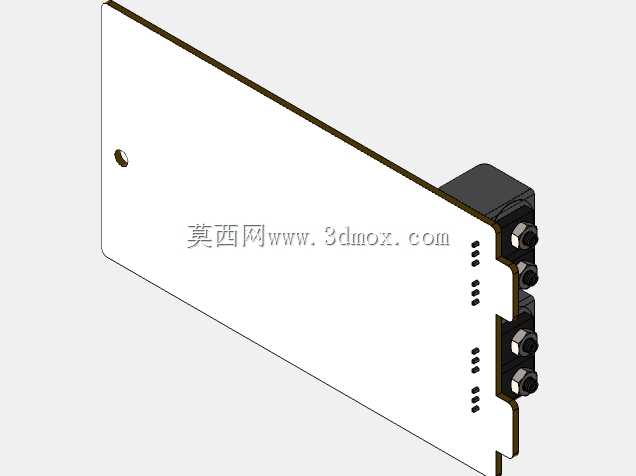

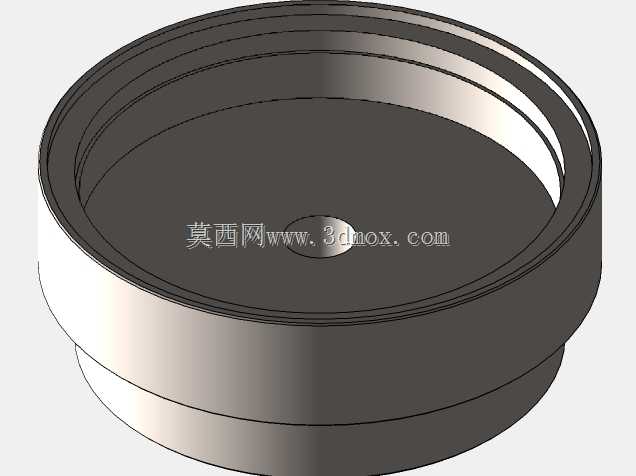

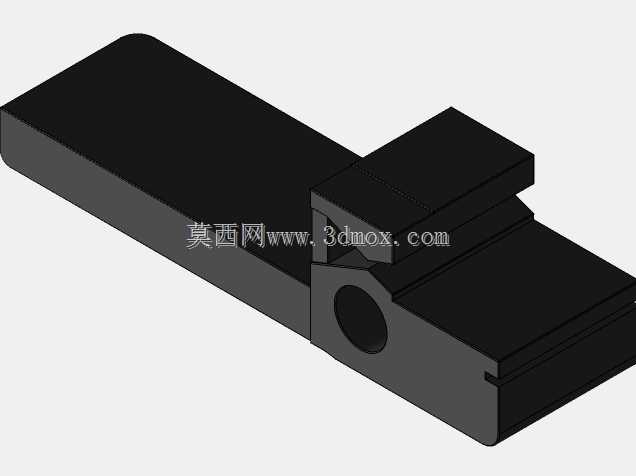

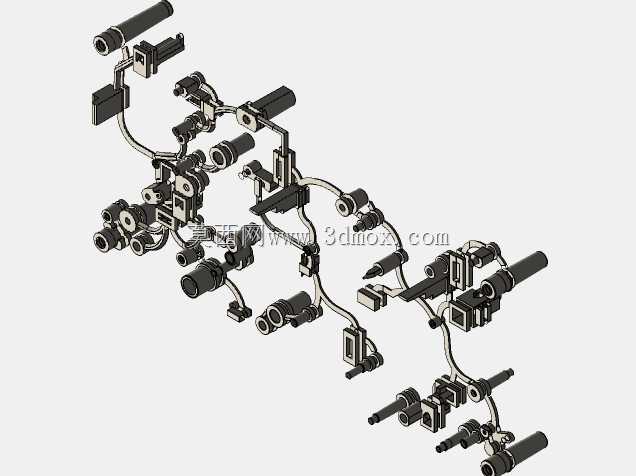

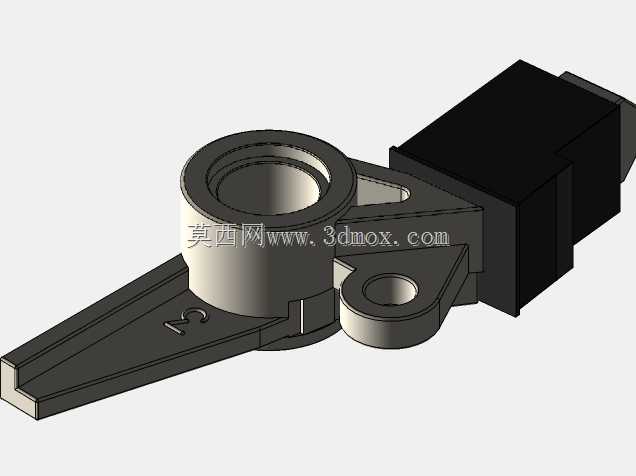

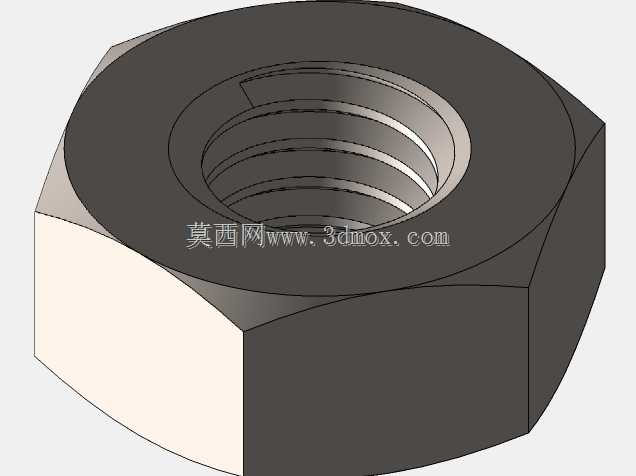

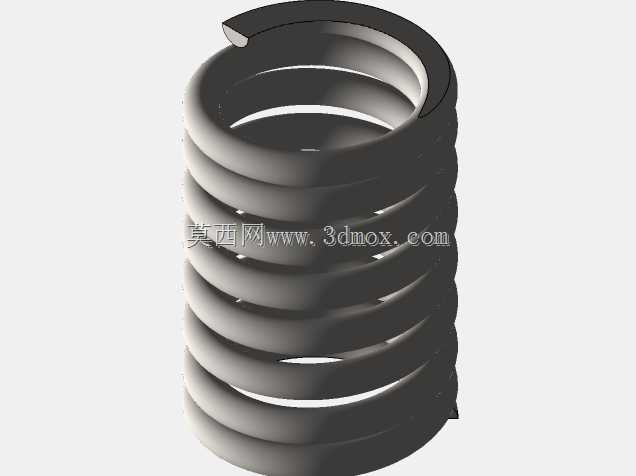

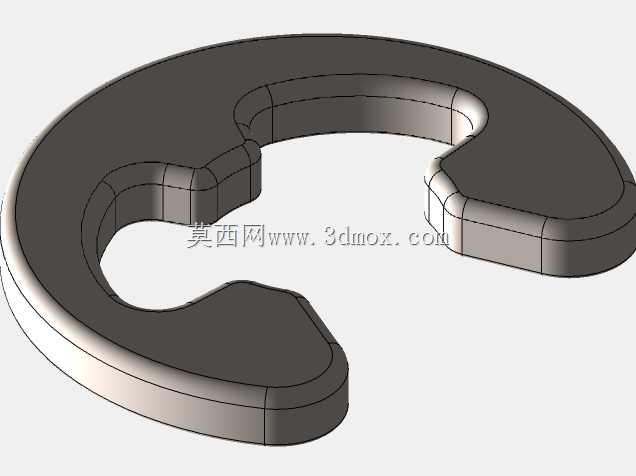

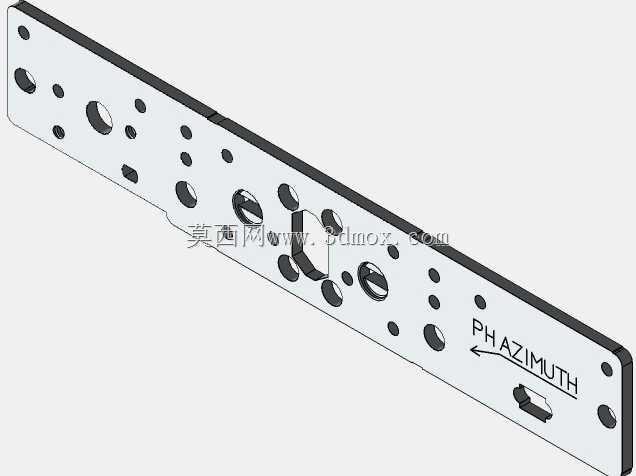

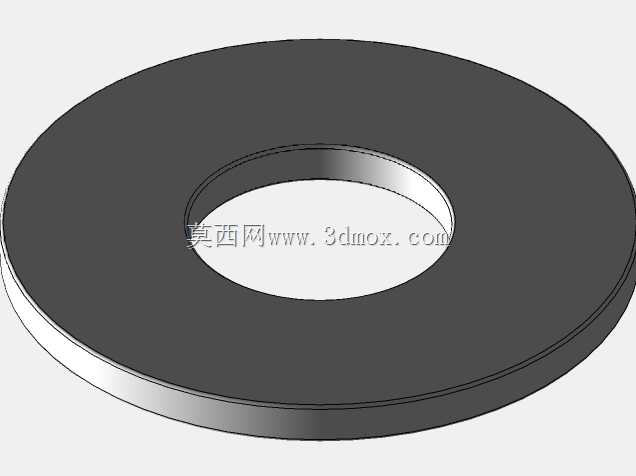

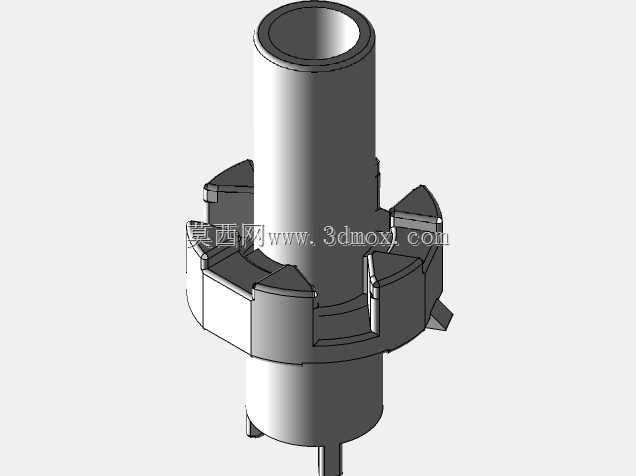

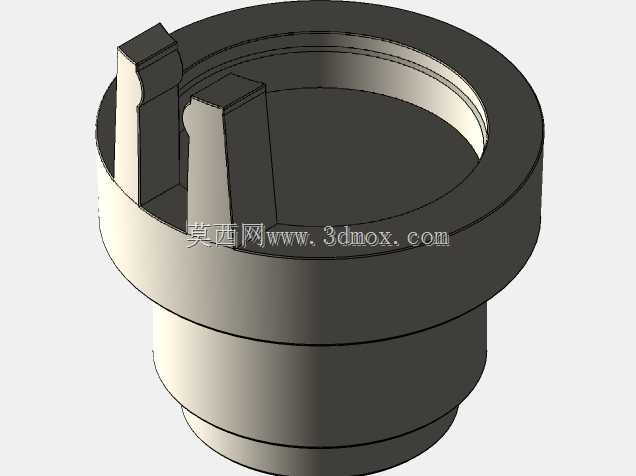

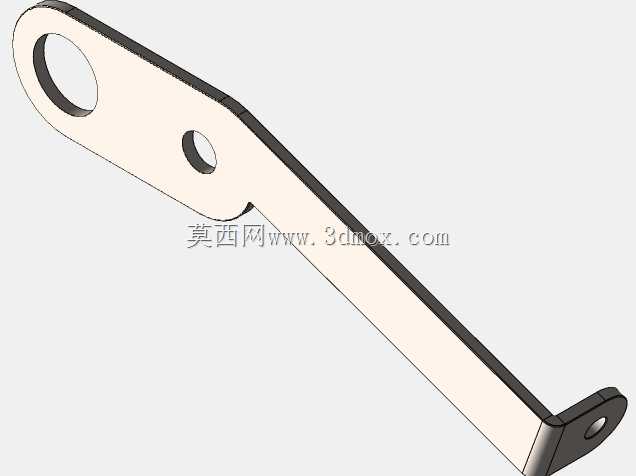

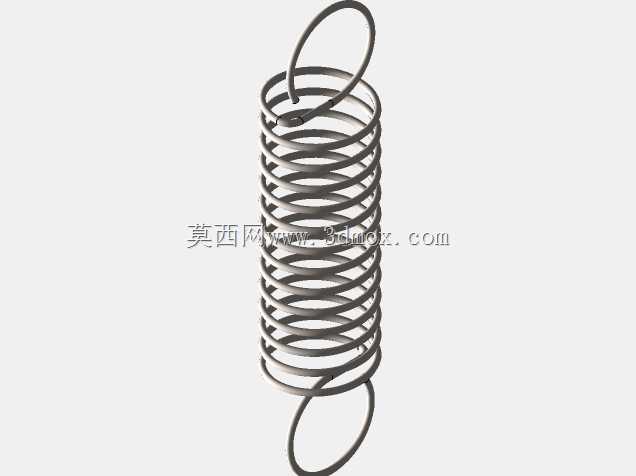

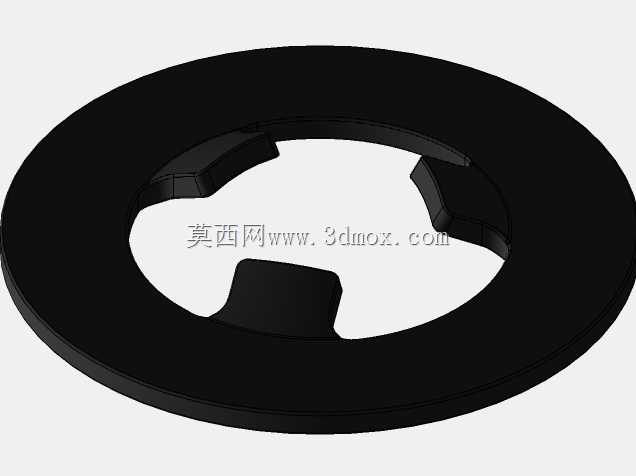

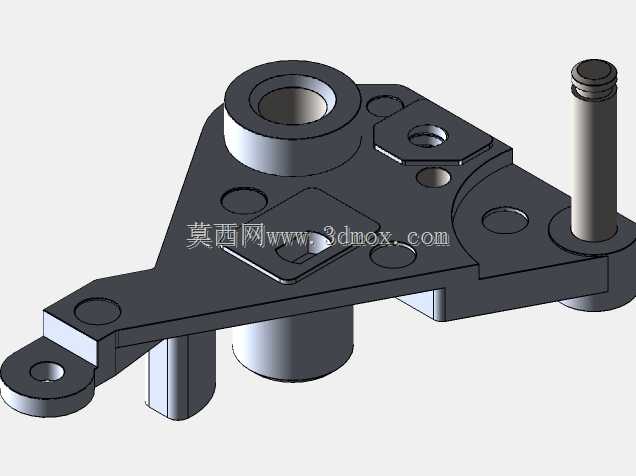

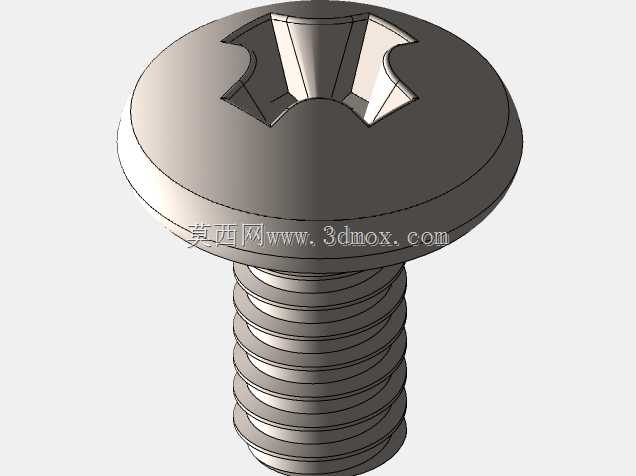

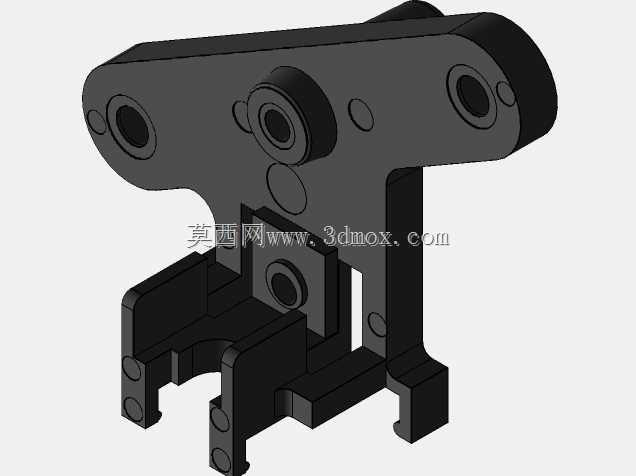

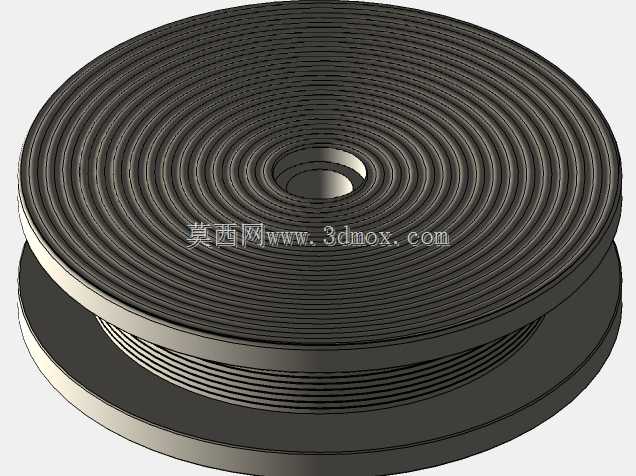

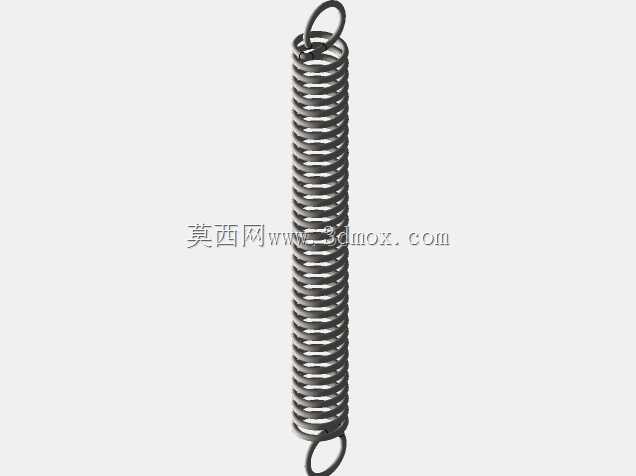

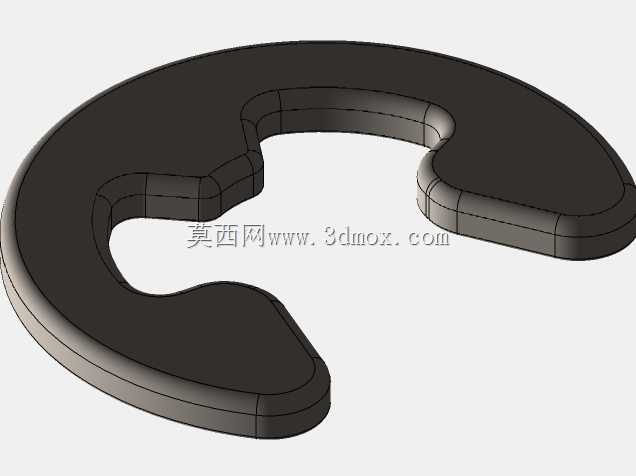

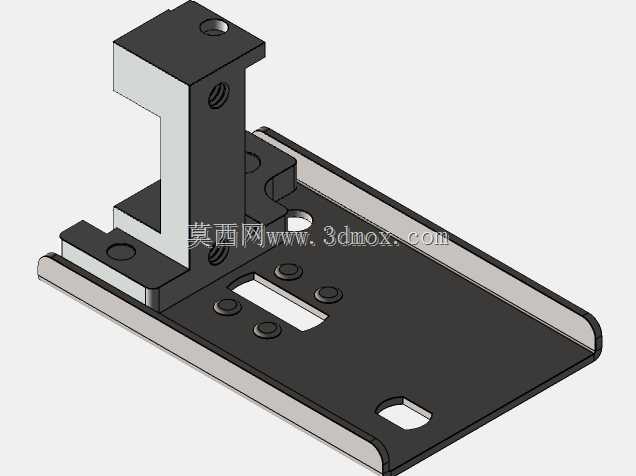

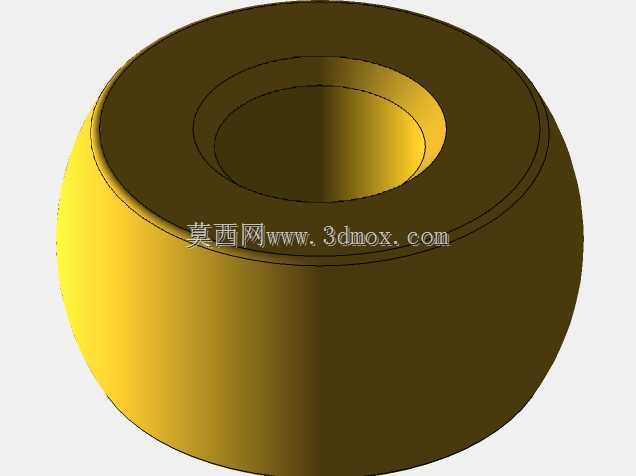

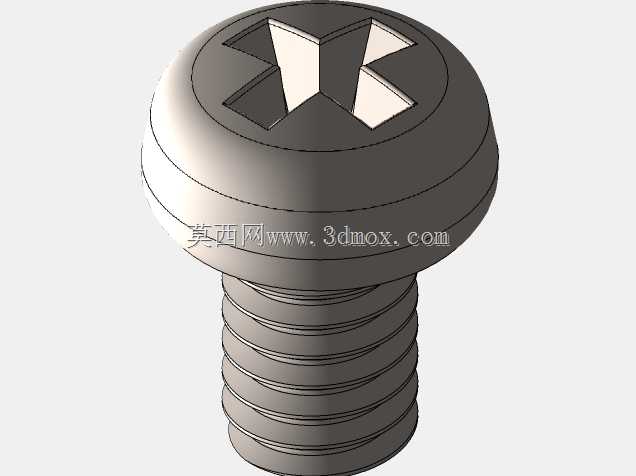

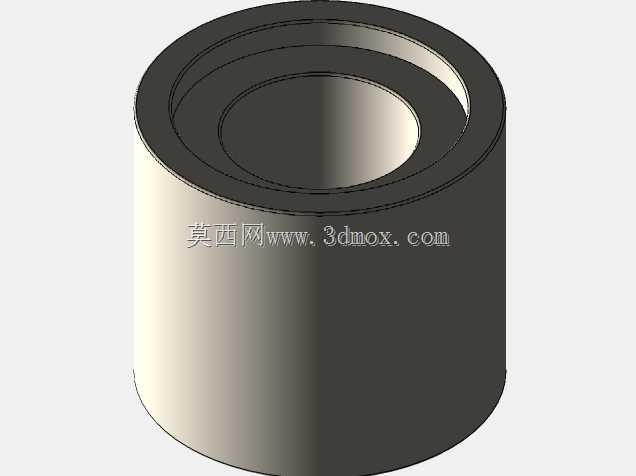

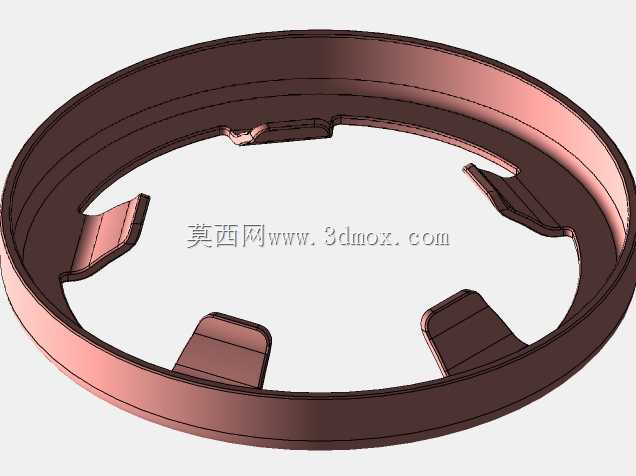

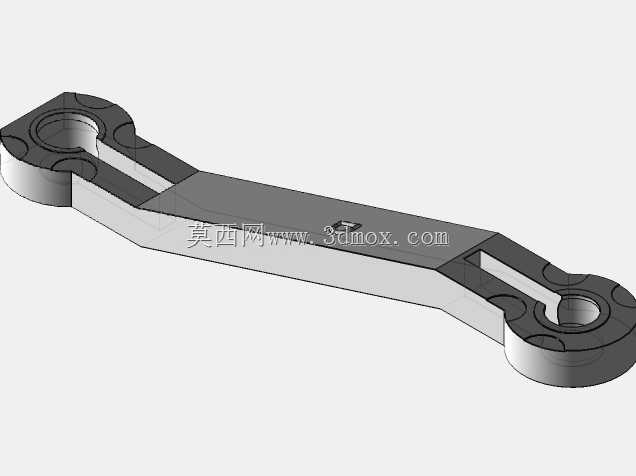

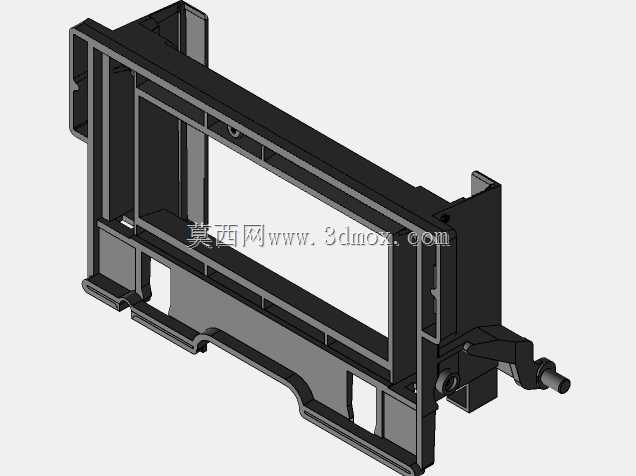

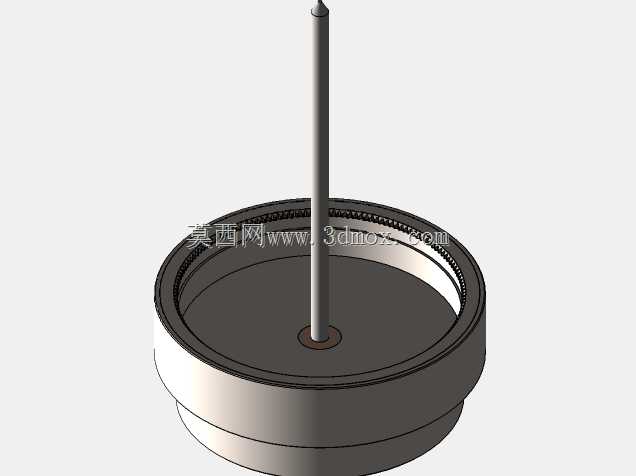

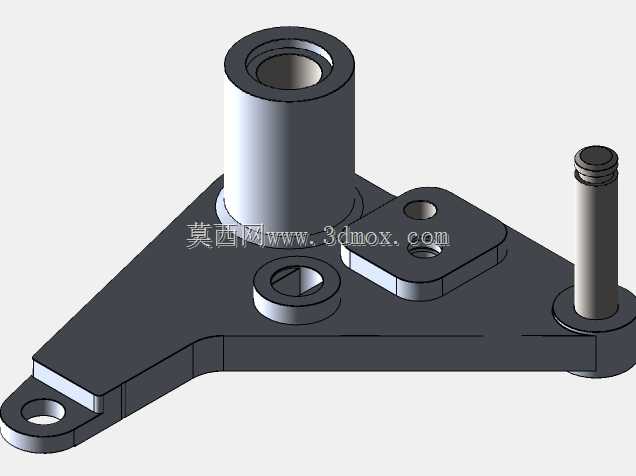

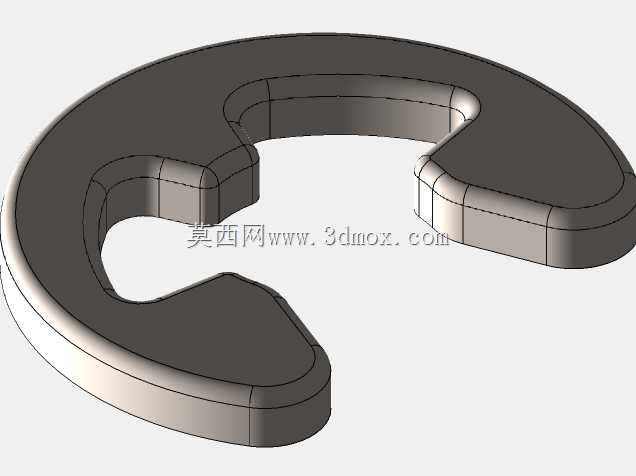

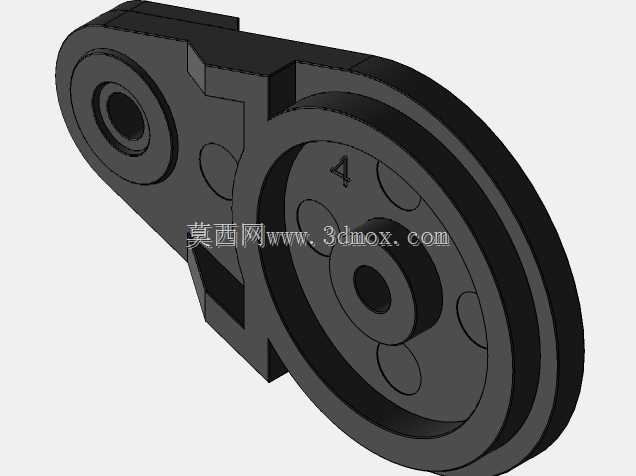

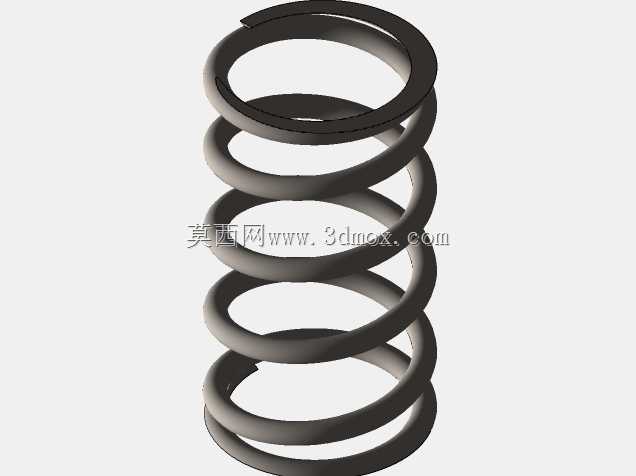

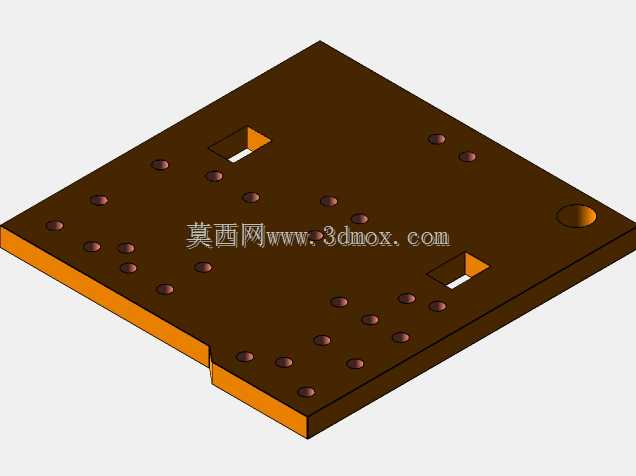

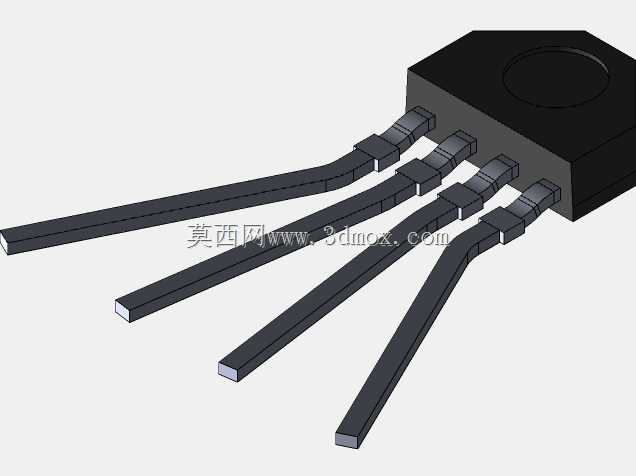

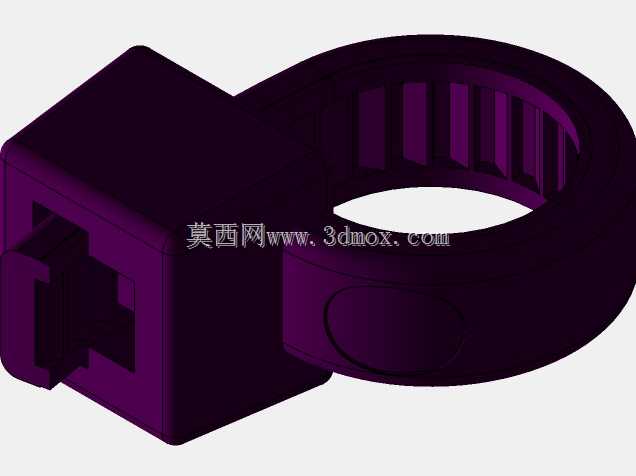

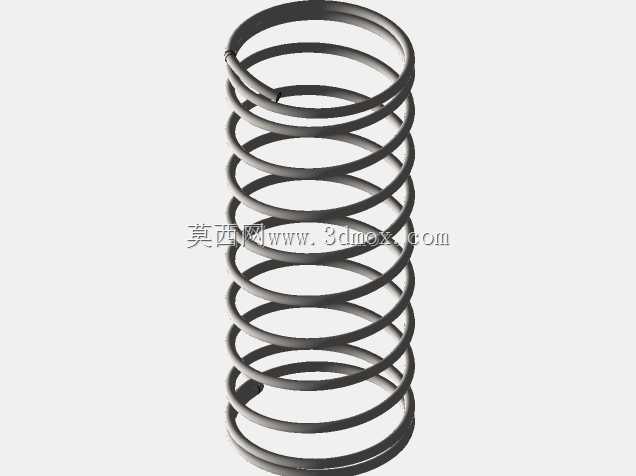

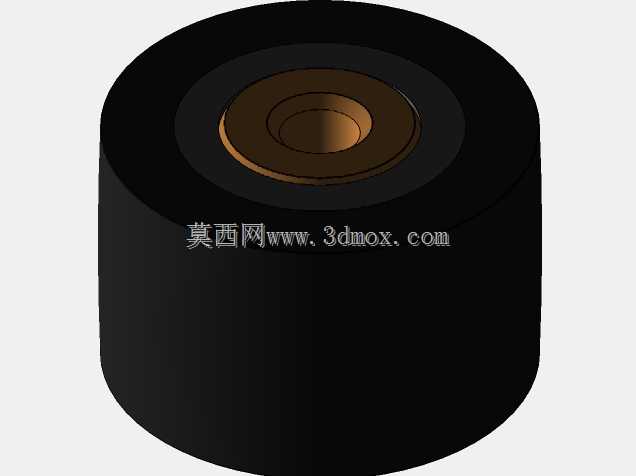

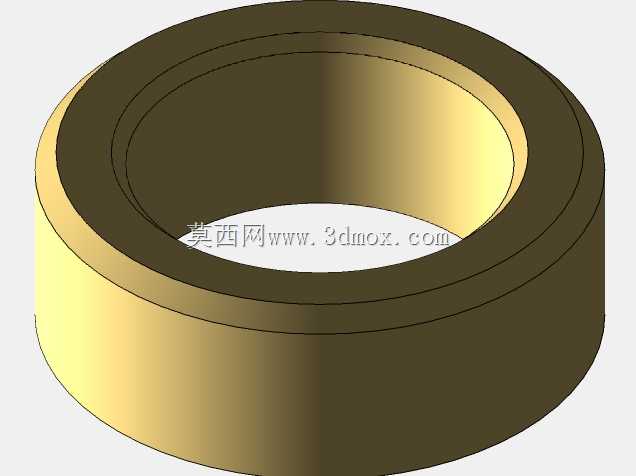

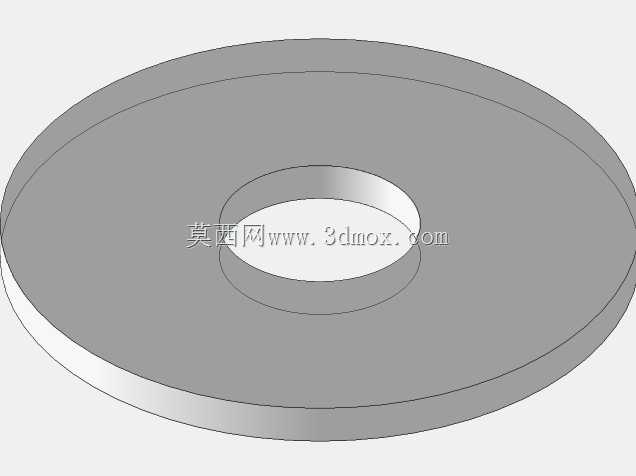

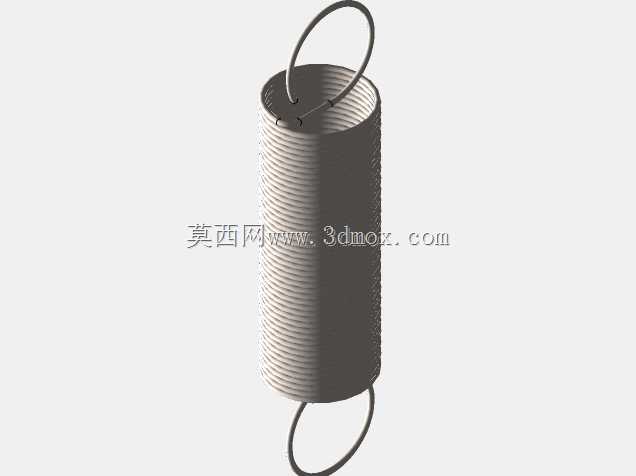

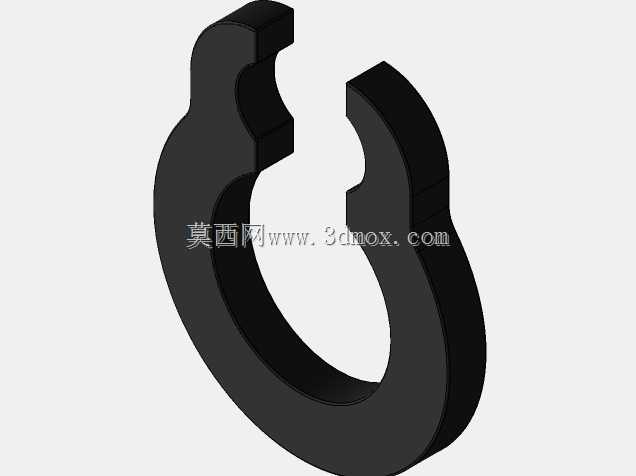

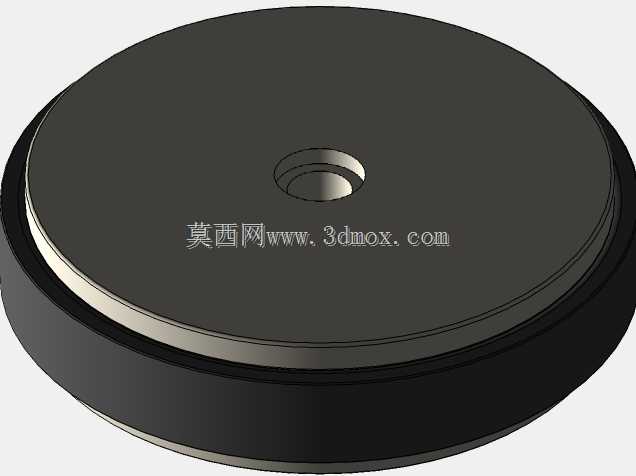

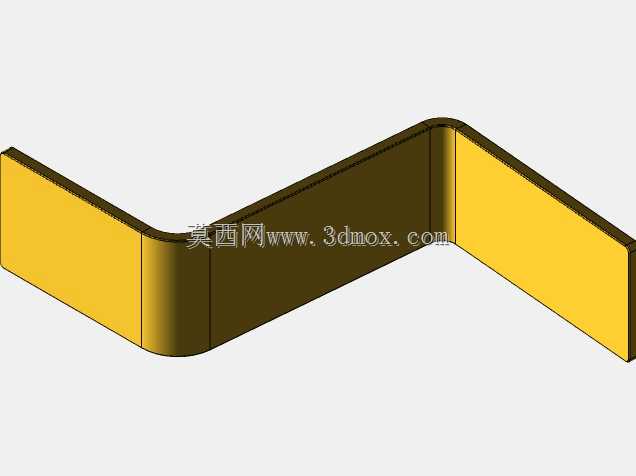

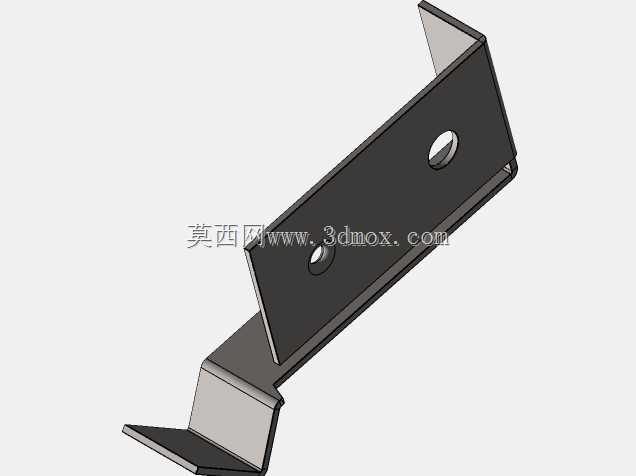

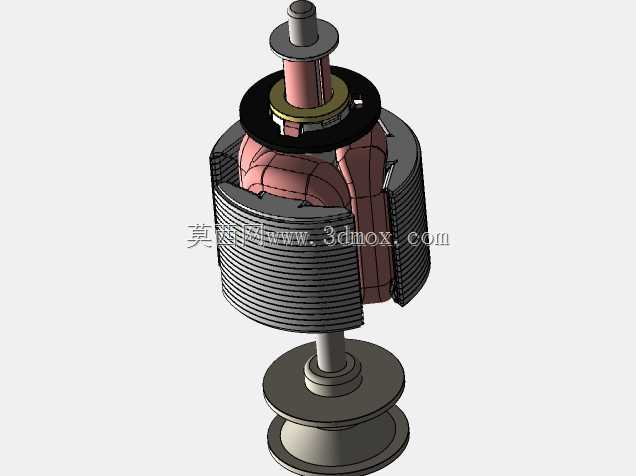

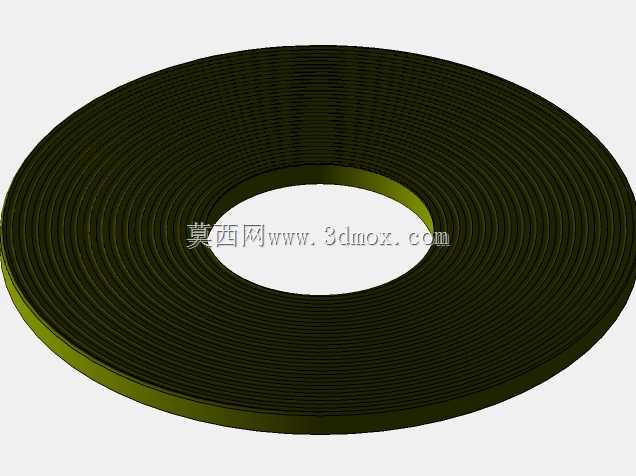

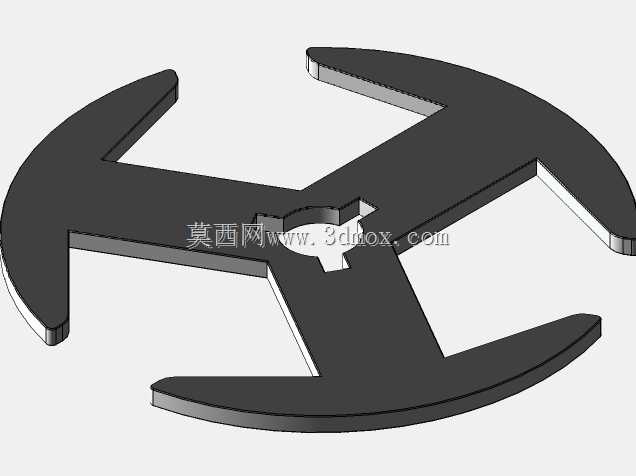

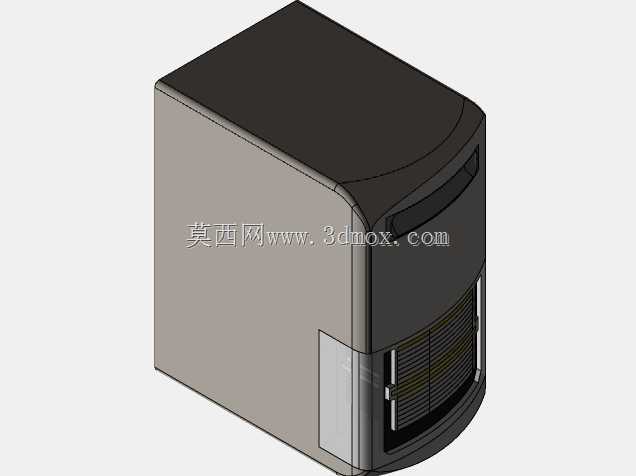

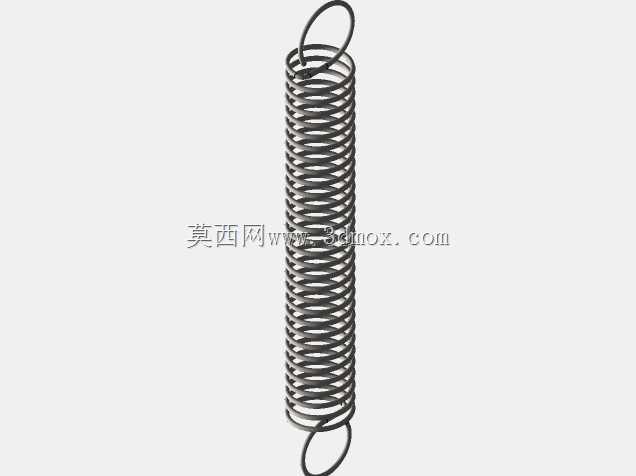

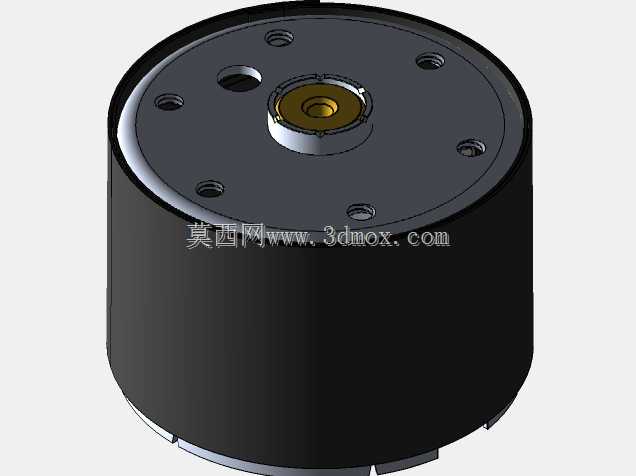

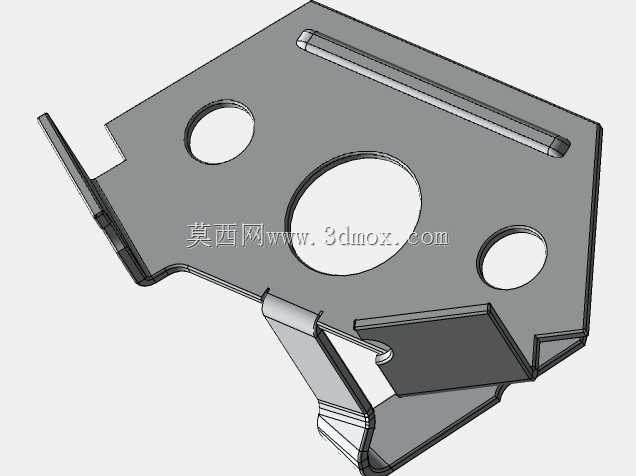

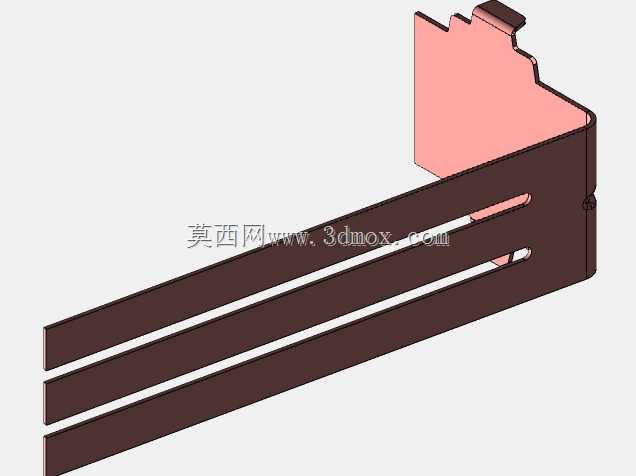

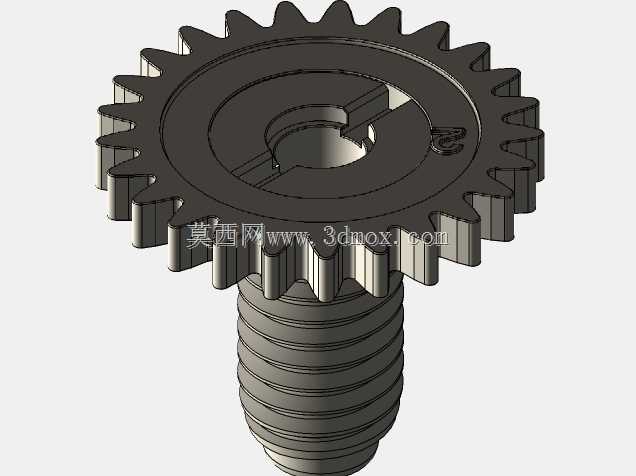

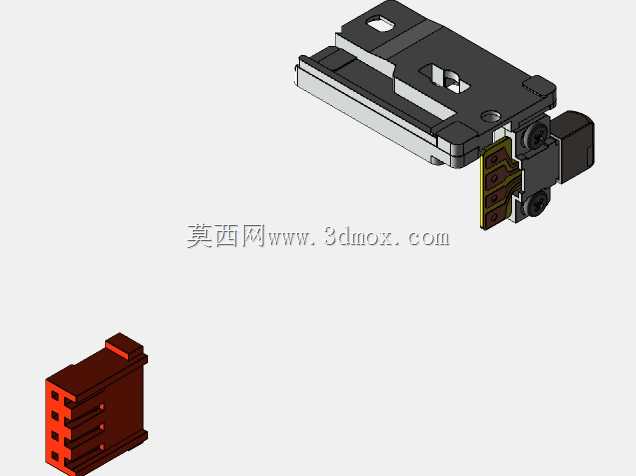

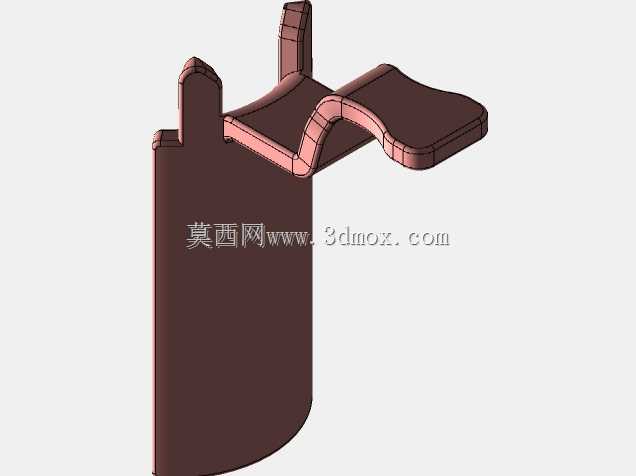

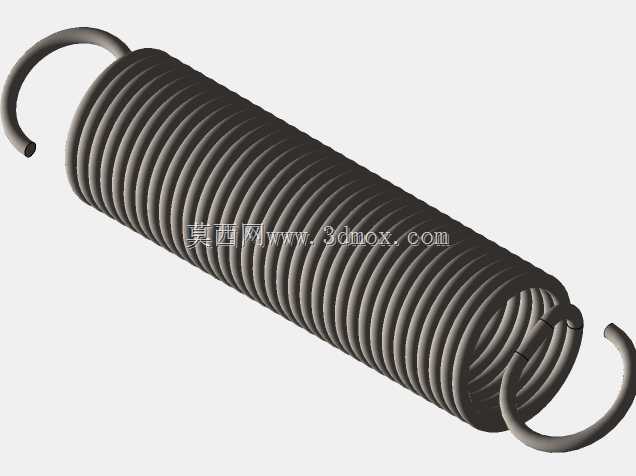

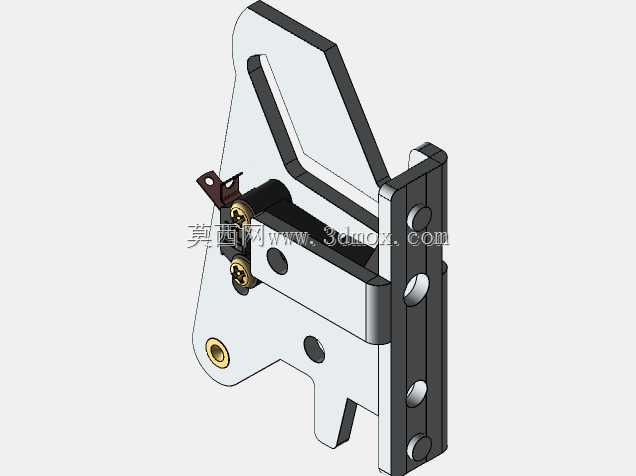

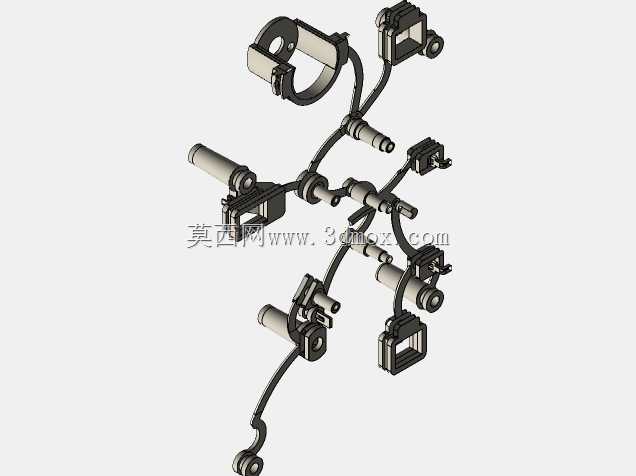

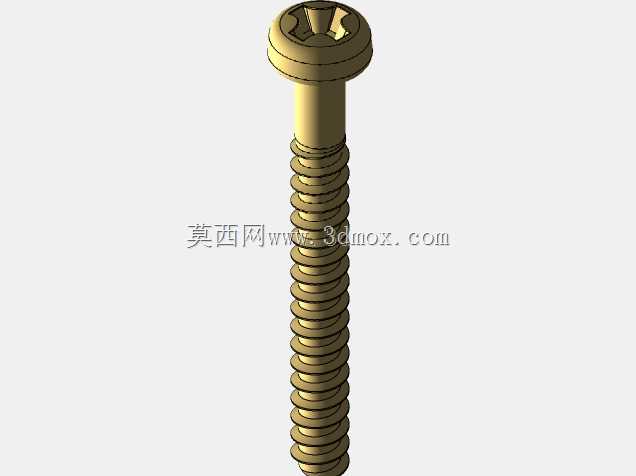

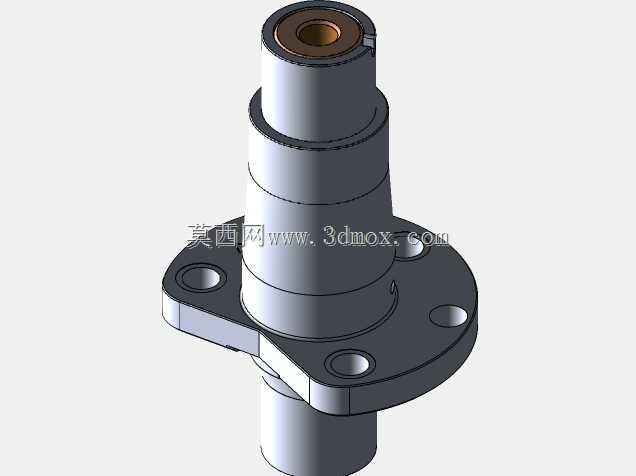

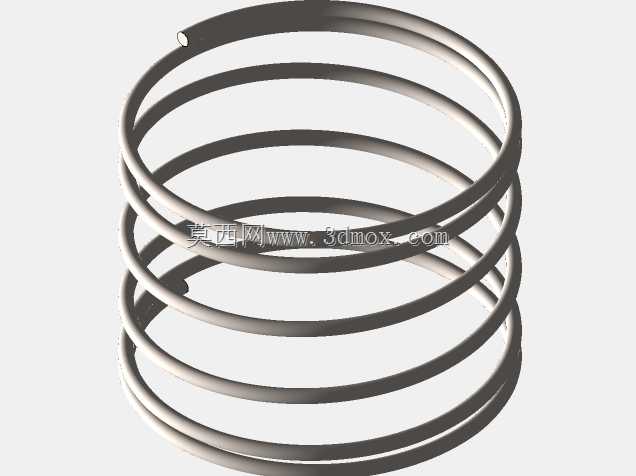

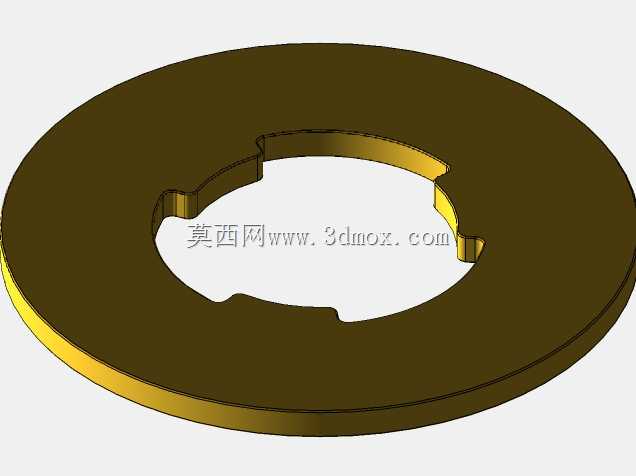

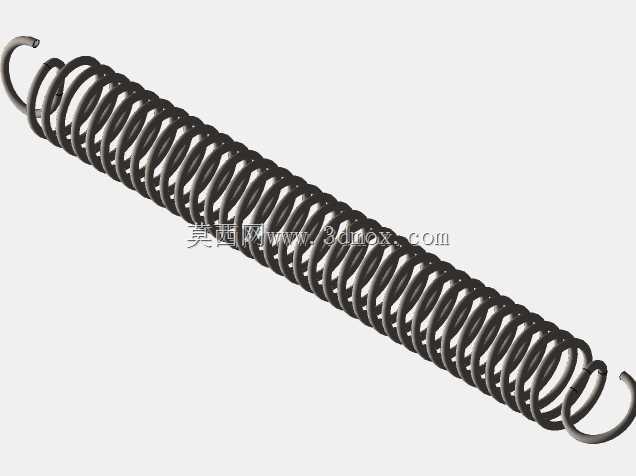

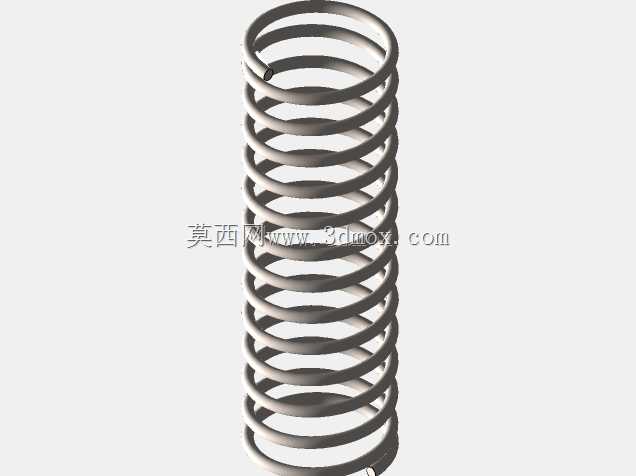

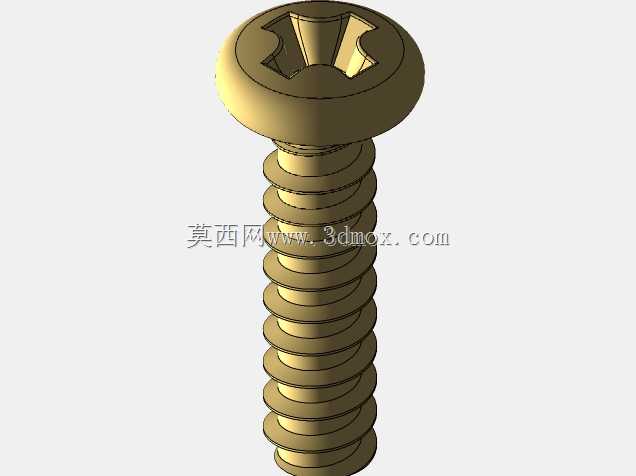

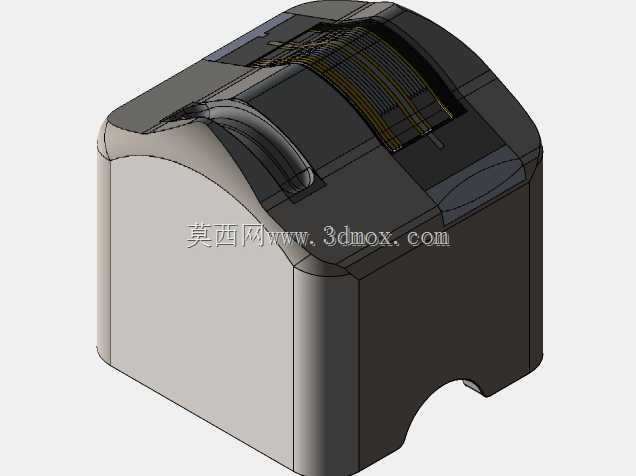

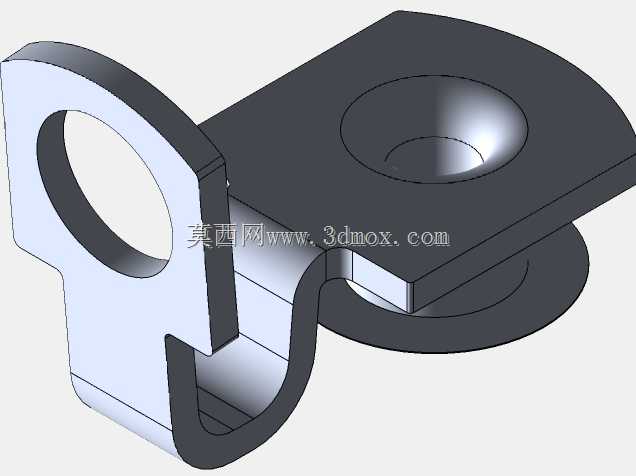

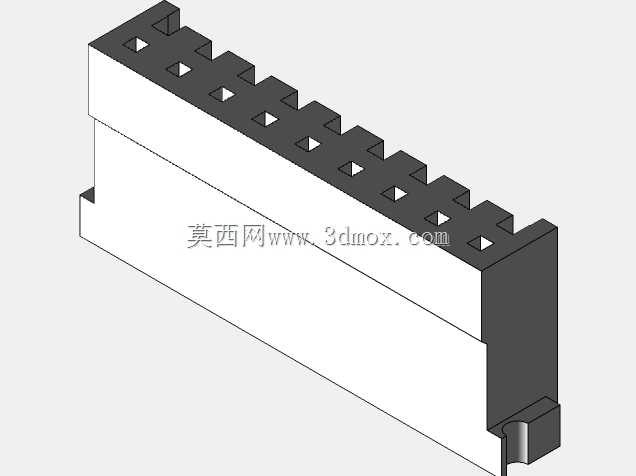

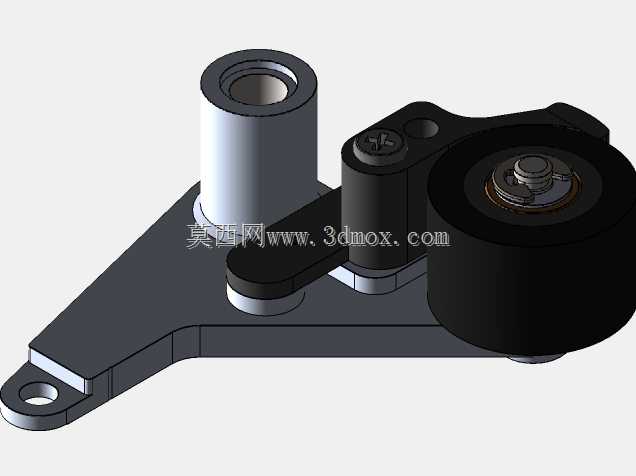

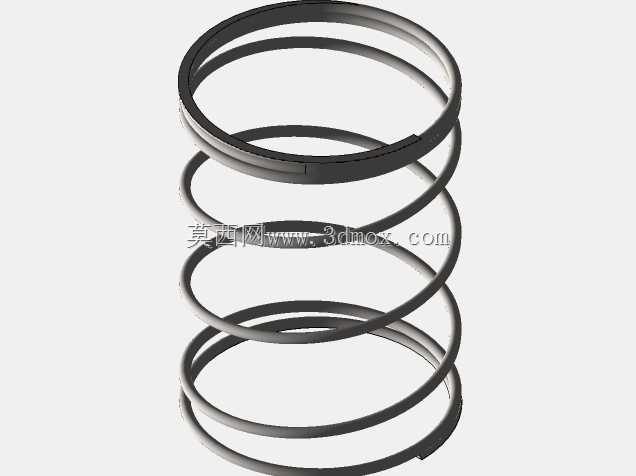

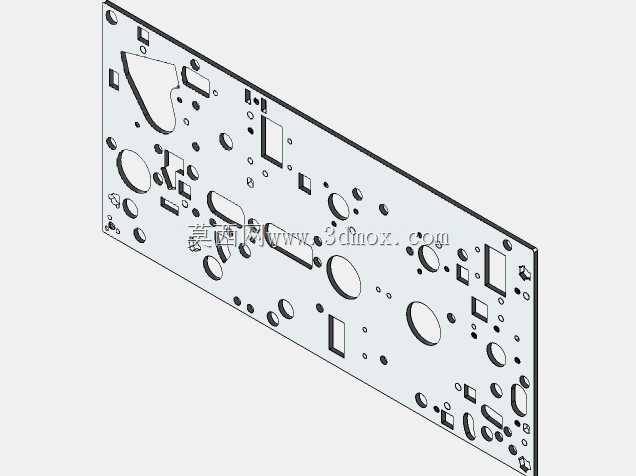

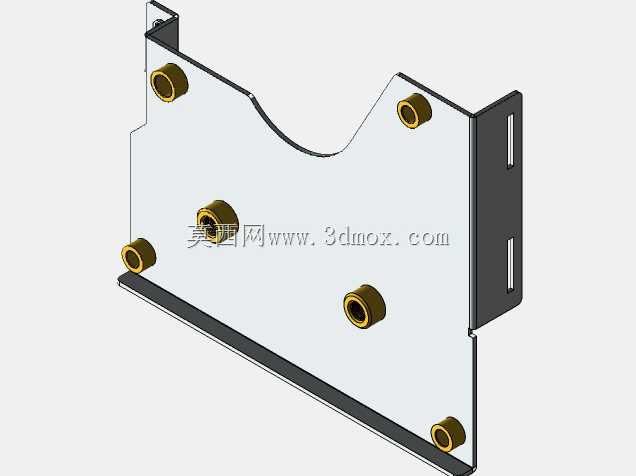

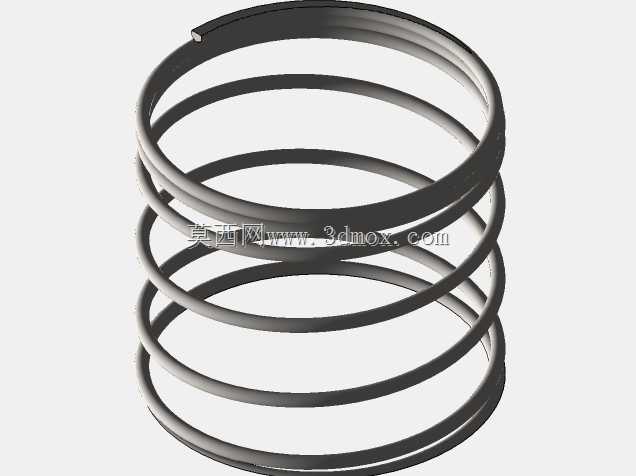

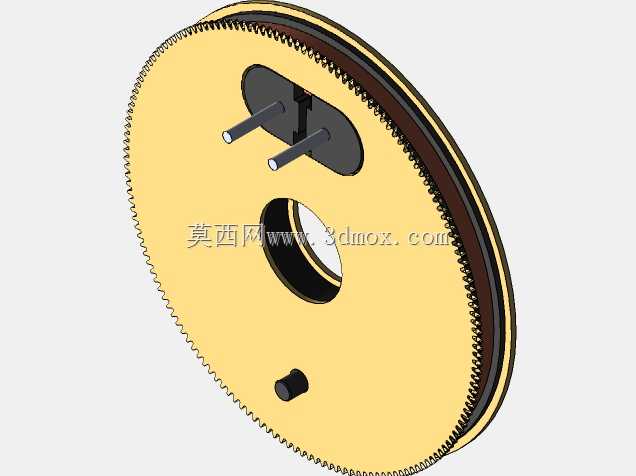

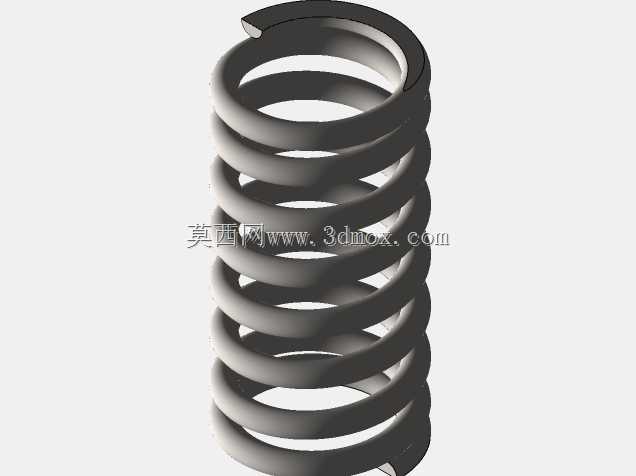

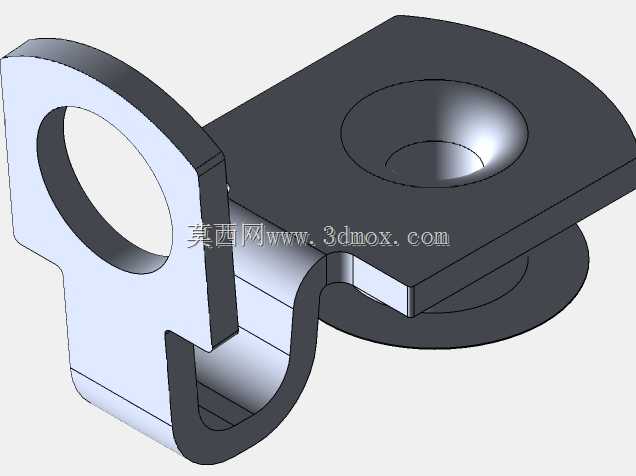

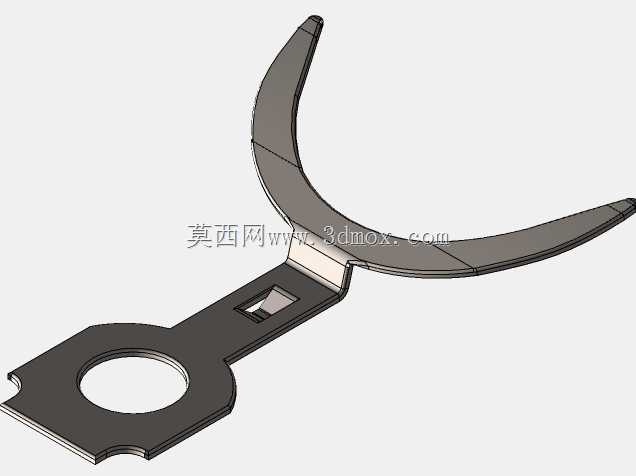

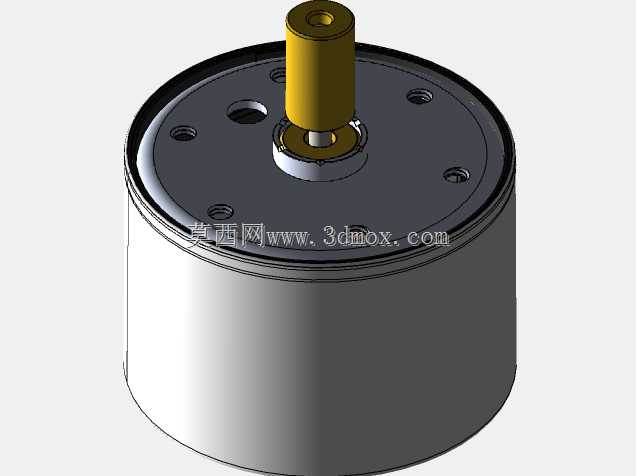

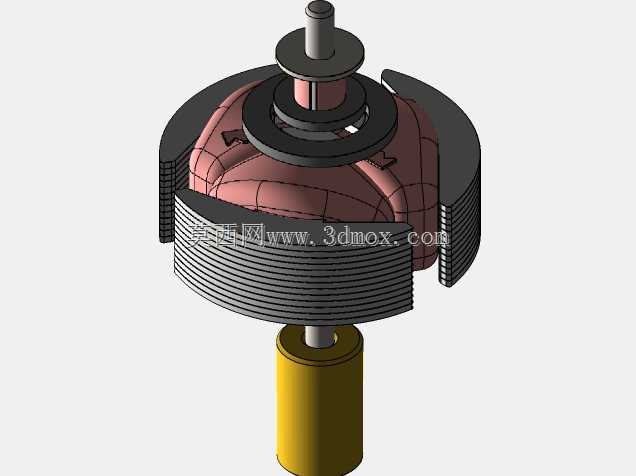

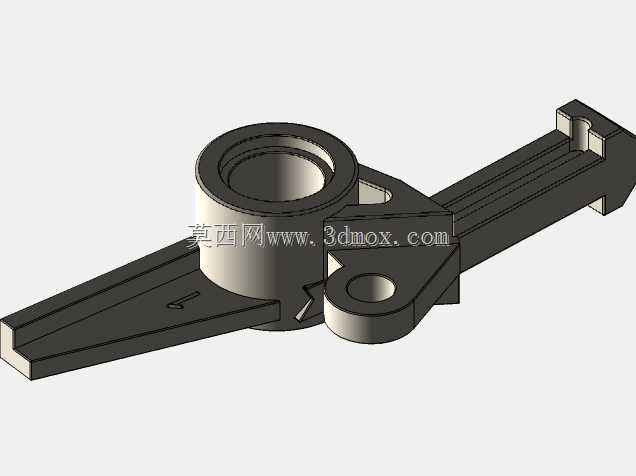

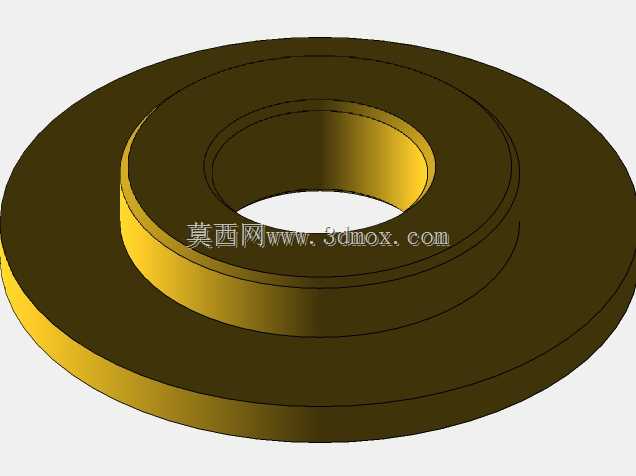

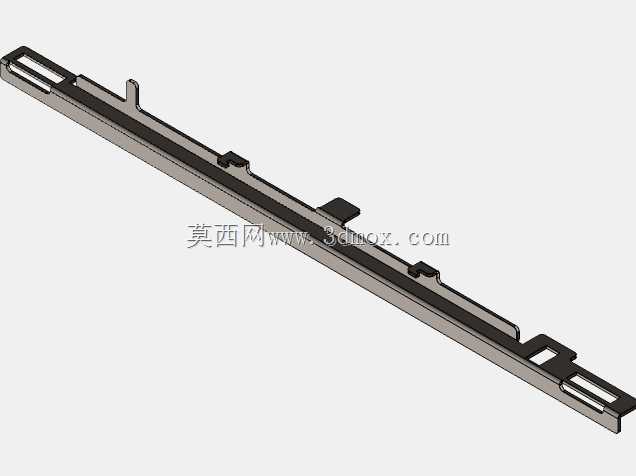

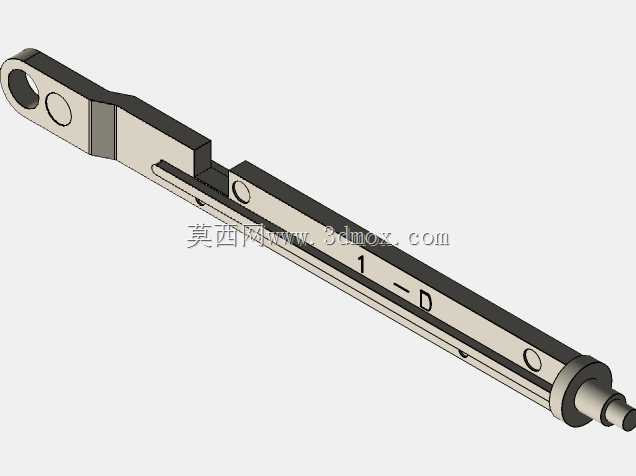

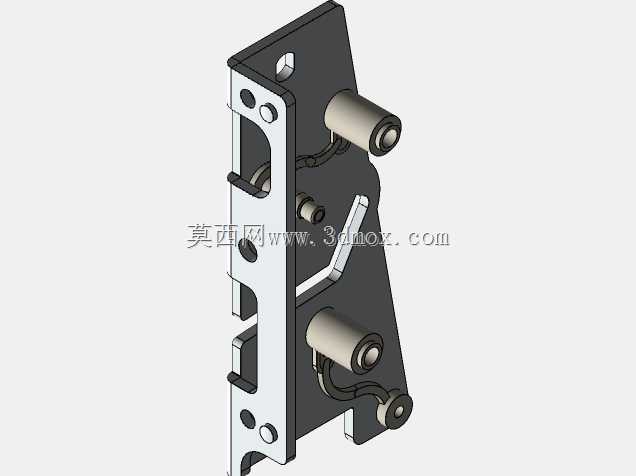

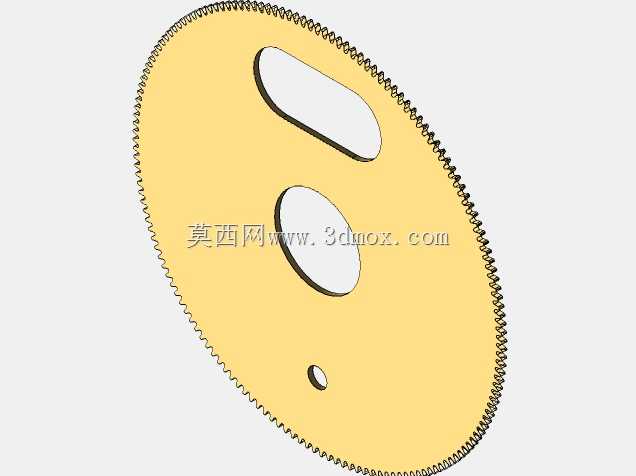

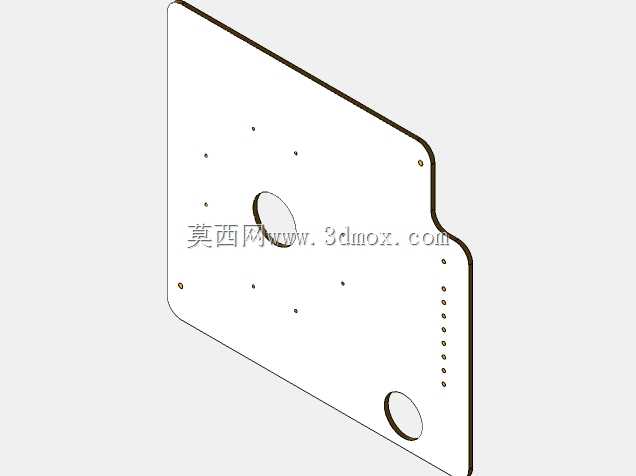

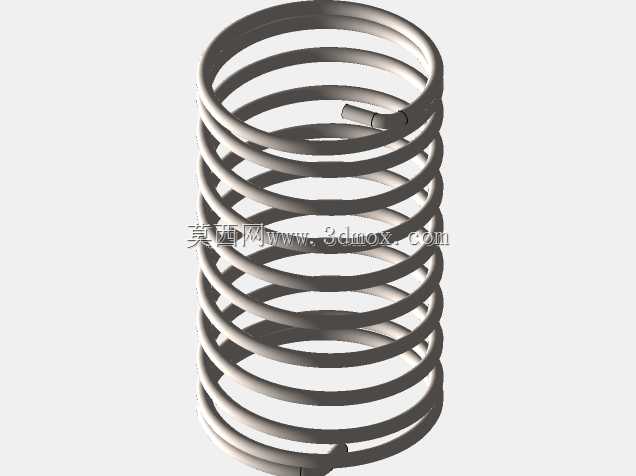

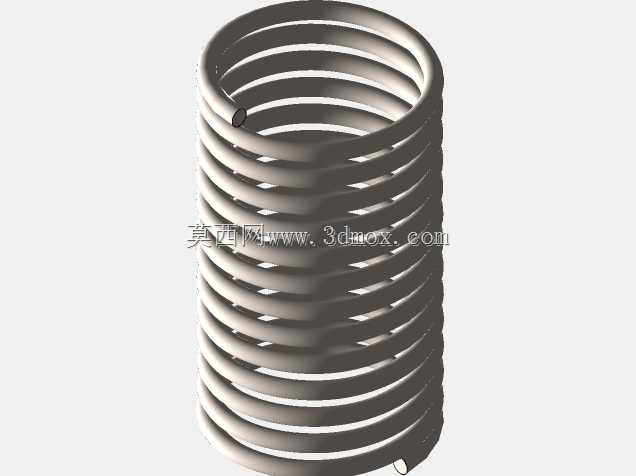

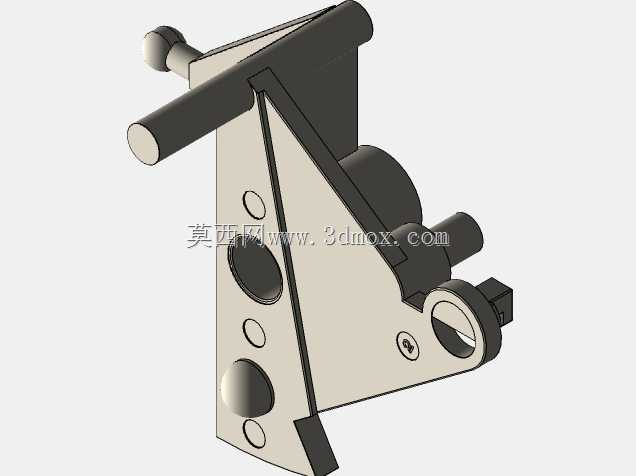

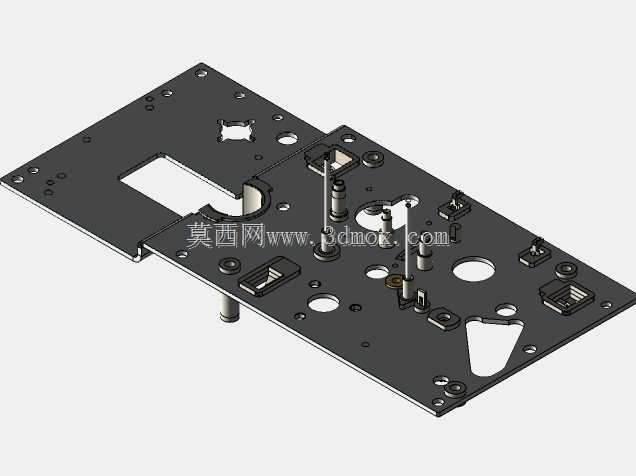

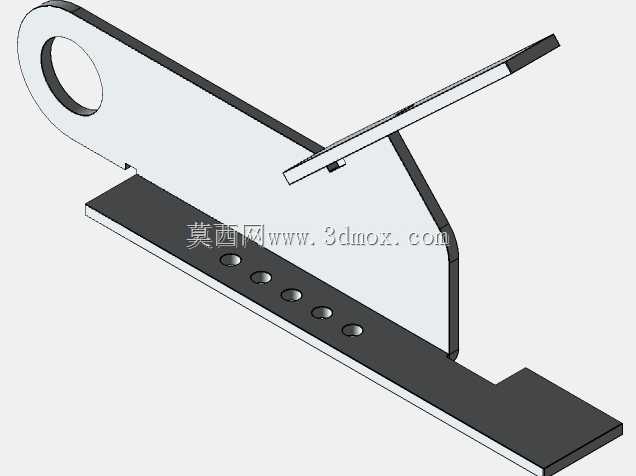

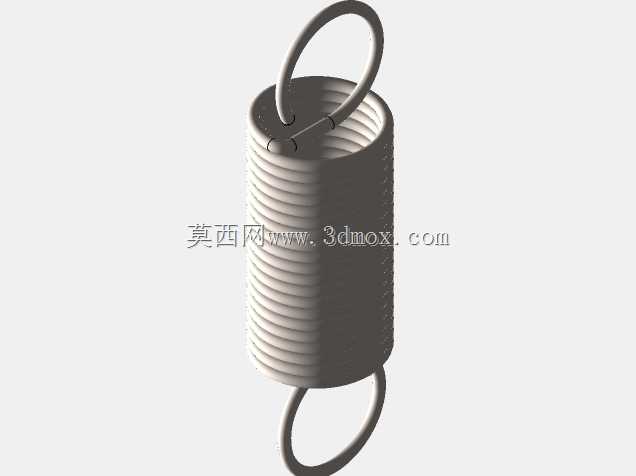

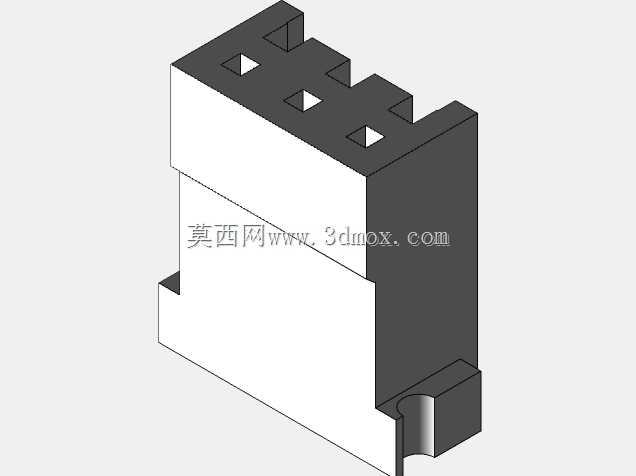

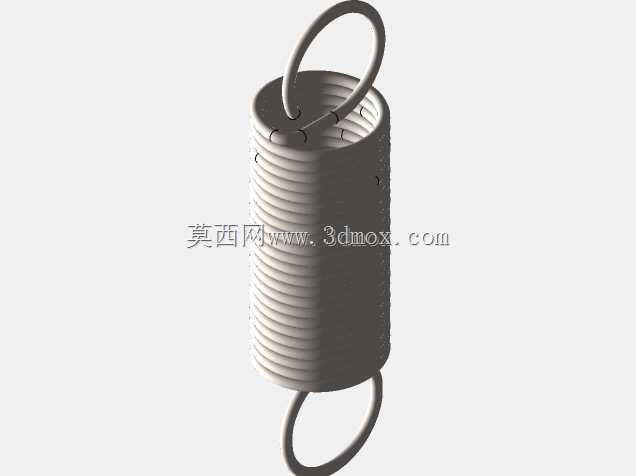

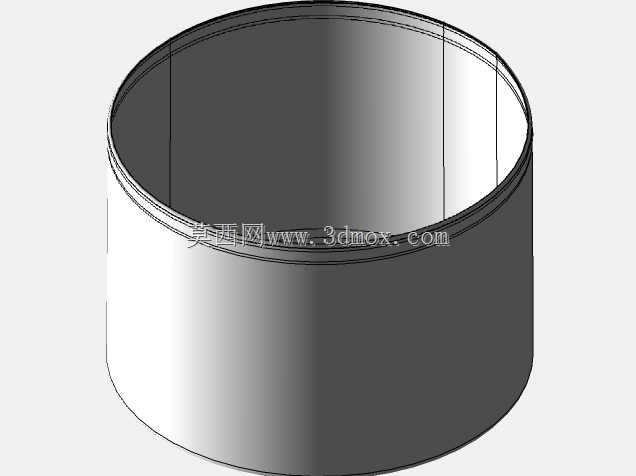

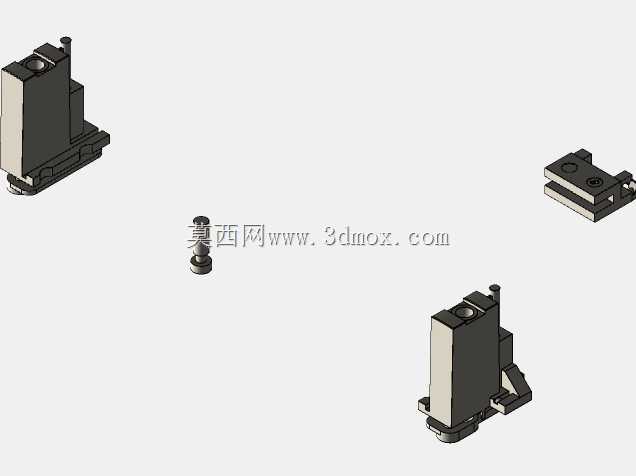

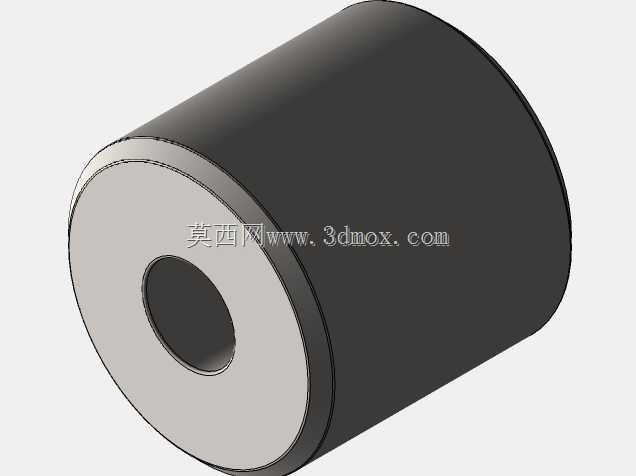

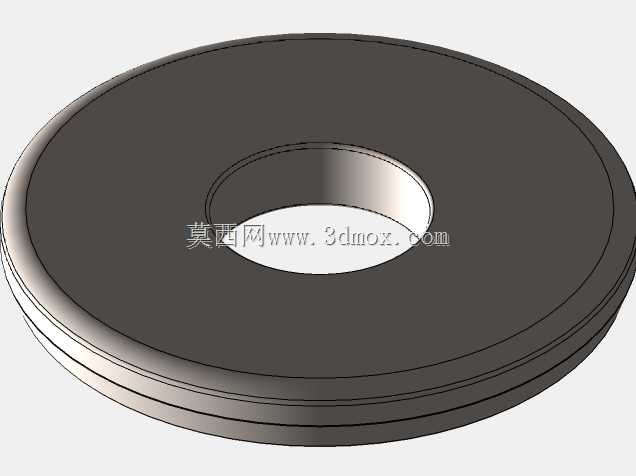

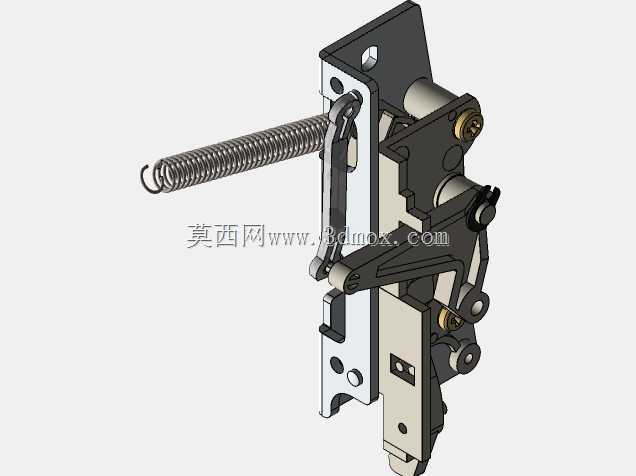

该结构为盒式磁带配套的卡持传动核心组件，主要应用在老式磁带录放设备、专业音频卡座、复古磁带播放装置的走带系统中，承担磁带定位、动力传递、带盘卡持的核心作用，是磁带类音频设备实现稳定走带、录放功能的关键机械部件。从实际设备装配场景来看，该组件安装在磁带仓的内部对应位置，当盒式磁带推入仓体到位后，组件前端的卡合结构会精准插入磁带带盘的中心卡槽内，将主轴的旋转动力传递给磁带卷盘，带动磁带以恒定线速度经过磁头工作面，完成音频信号的录放动作。设计过程中首先考虑卡合结构的对位容错性，前端卡爪采用对称缺口式结构，在磁带推入时可自动适配带盘中心的卡槽角度，无需额外对位机构即可顺利卡入，避免出现卡滞、顶死的装配故障。主体安装基座采用方形法兰式结构，基座上预留三个均匀分布的安装孔，可通过螺丝直接固定在设备仓体的安装基准面上，安装孔的位置公差控制在±0.02mm范围内，保证卡合轴的中心与磁带带盘中心的同轴度误差不超过0.05mm，避免传动过程中出现带盘偏摆、磁带张力波动的问题。基座后方伸出的三个引脚为结构定位与动力衔接端，中间引脚与设备主轴传动结构连接，两侧引脚起到安装导向与防转限位作用，在组件推入装配时可沿设备内部的导向槽滑入到位，防止组件工作过程中出现周向转动。外形尺寸方面，主体基座的长宽尺寸适配标准盒式磁带的带盘间距，整体厚度控制在不超出磁带仓的内部安装空间边界，卡合轴的伸出长度刚好匹配磁带盒的带盘深度，既不会因为伸出过长顶坏磁带内部结构，也不会因为伸出过短导致卡合不到位出现传动打滑。结构的材质选型上，主体基座采用硬质工程塑料制作，兼顾结构强度与耐磨性能，卡合爪位置做了局部加厚处理，可承受长期反复插拔、旋转传动带来的磨损，引脚部分采用金属嵌件设计，提升与设备传动结构连接的结构强度，避免长期受力出现断裂变形。实际工作过程中，该组件随主轴做定速旋转，卡合爪与带盘卡槽的配合间隙控制在合理范围，既可以顺畅传递扭矩，又不会因为间隙过大产生传动冲击，保证磁带走带速度稳定，避免出现音频抖晃、带速偏差的问题。在结构细节处理上，卡合爪的前端做了小角度倒角引导，在磁带推入过程中即使存在小幅位置偏差，也可以通过倒角的引导作用顺利滑入卡槽，降低用户推入磁带时的对位精度要求，提升设备使用的顺畅度。基座的安装面做了平面度处理，安装后与仓体基准面完全贴合，避免安装倾斜导致的卡合轴偏斜，保证长期使用过程中传动精度的稳定性。
