台式机PCI接口三频无线网卡结构设计

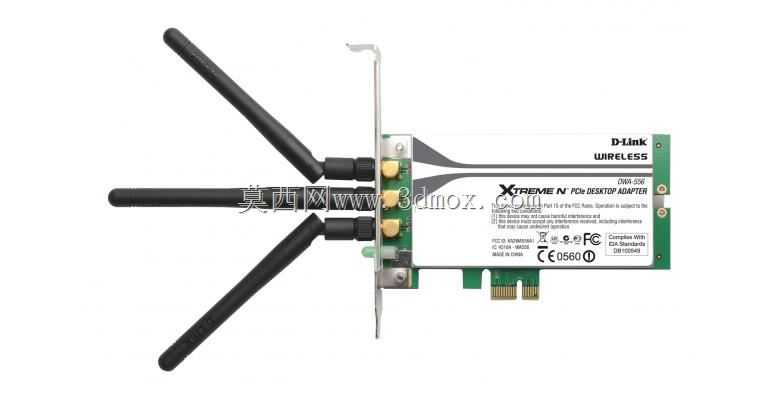

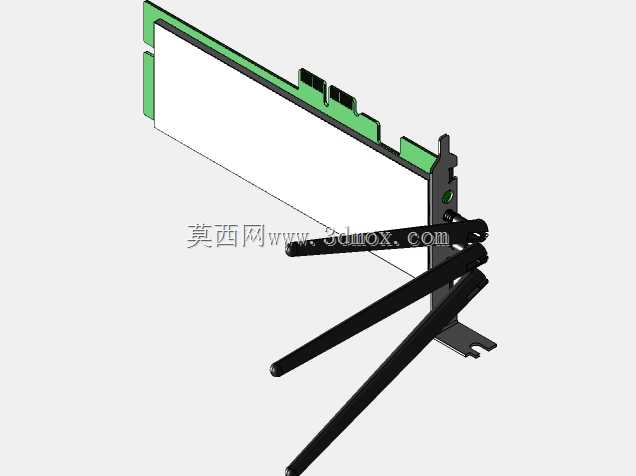

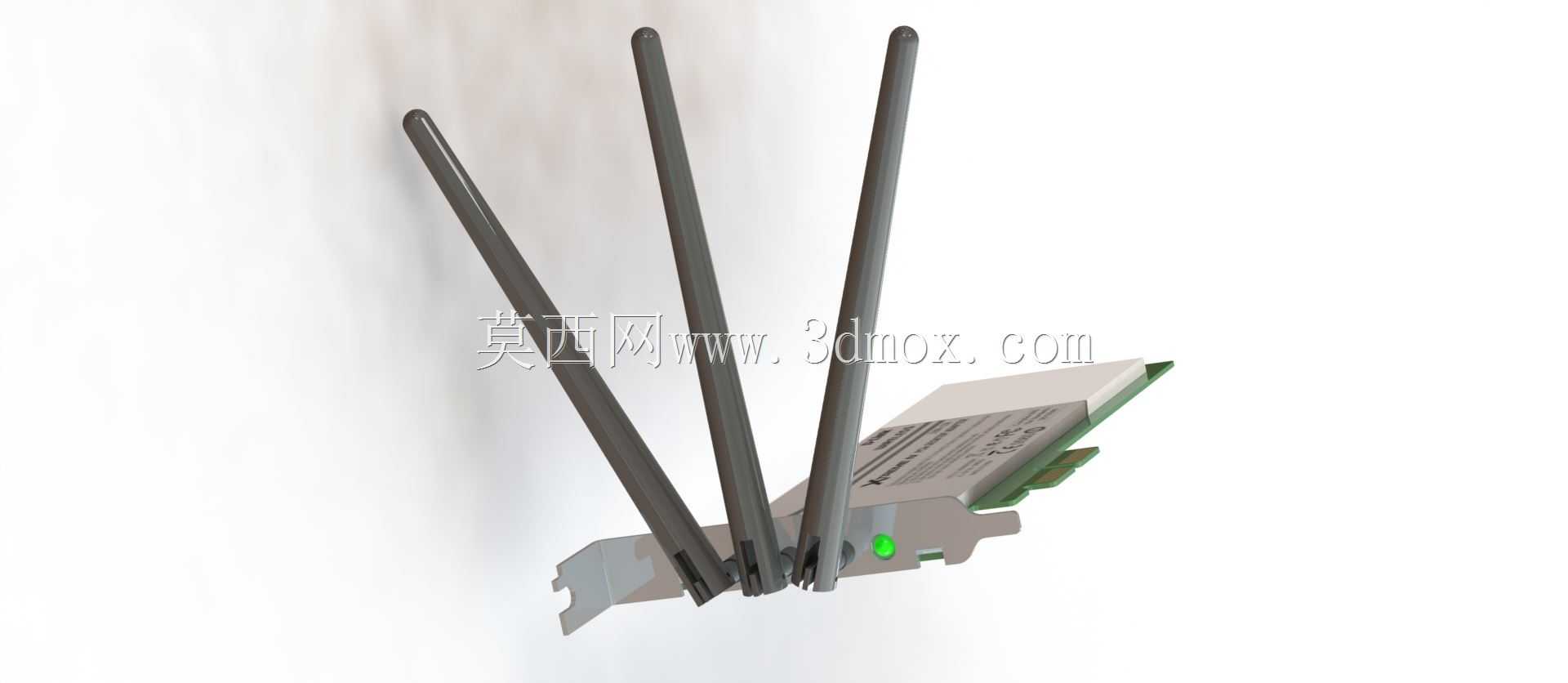

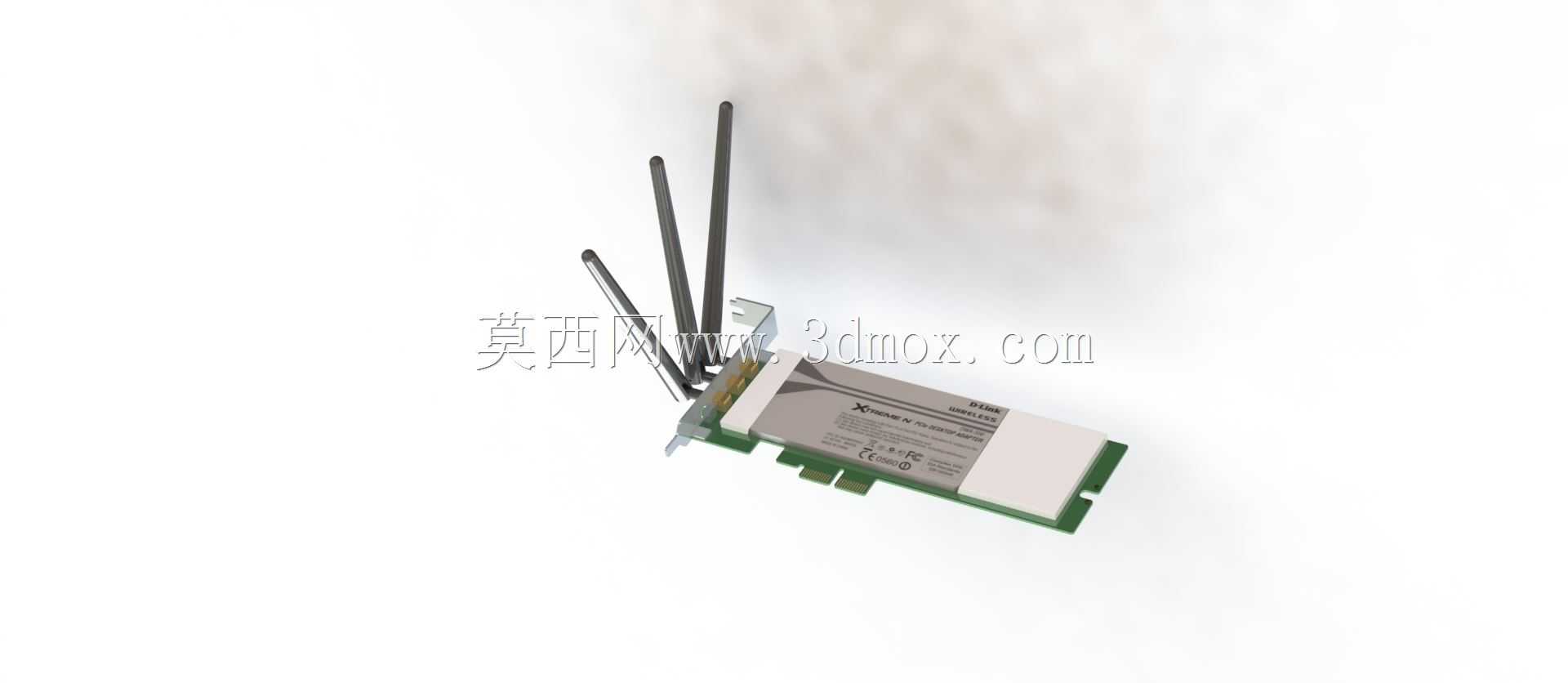

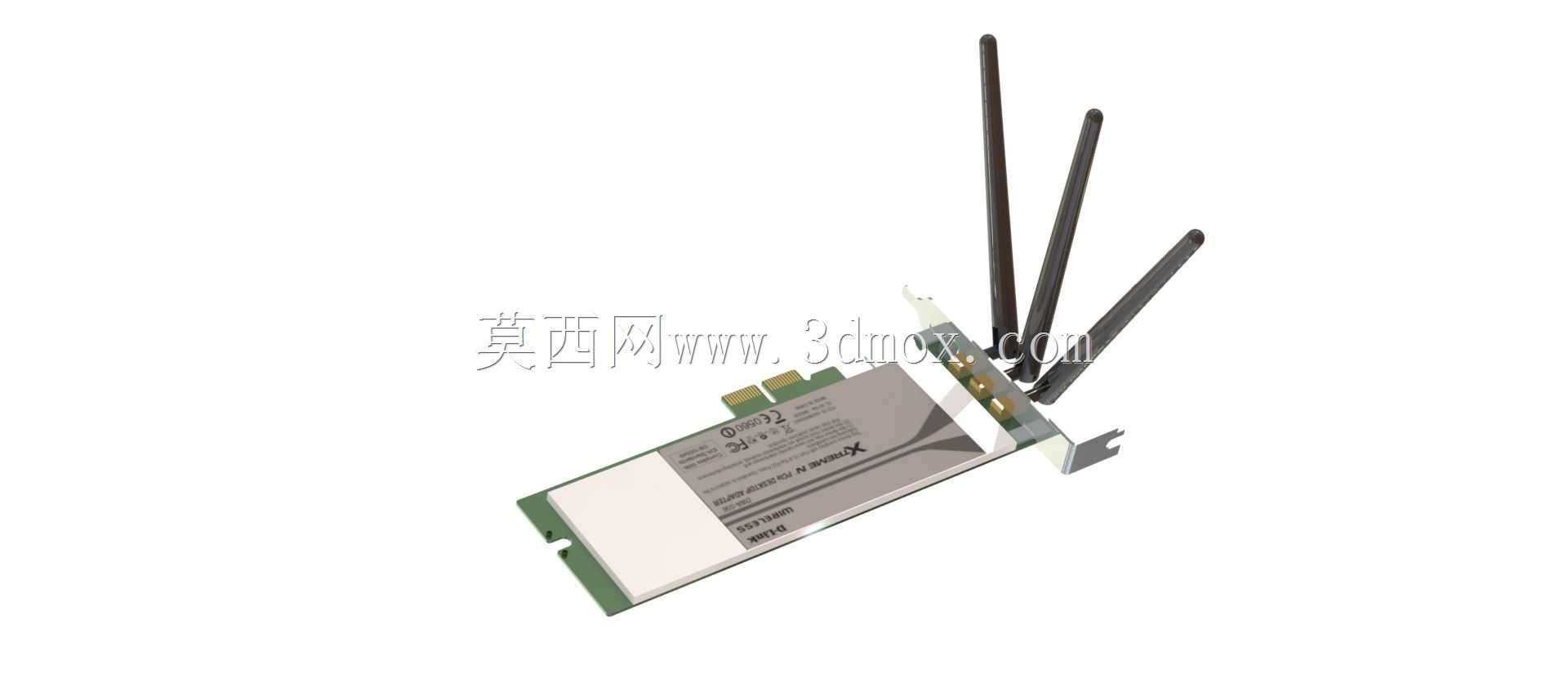

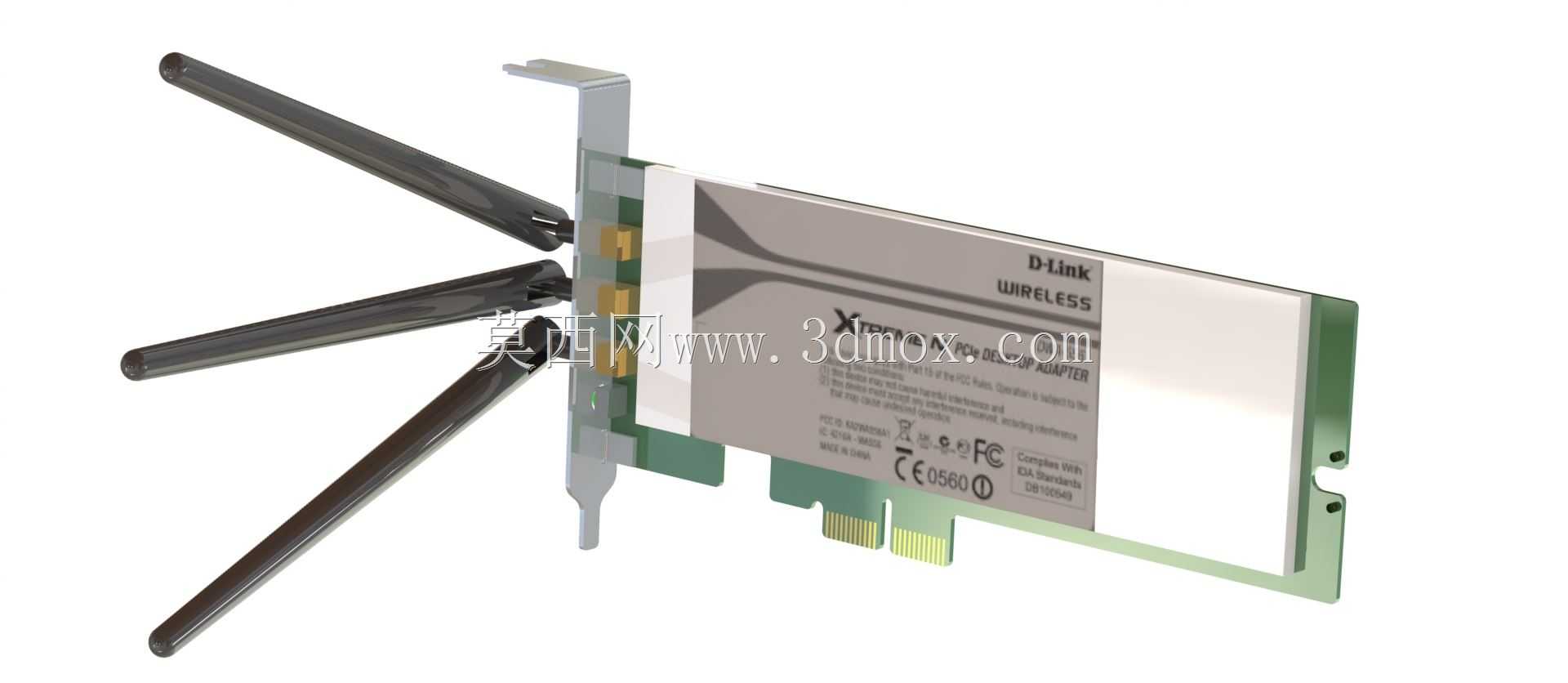

这款PCI接口无线网卡的建模，核心围绕台式机内置扩展的实际装机场景展开，日常做整机结构适配时，这类板卡的安装边界是首先要卡死的参数——标准PCI挡板的高度、金手指到机箱后窗的伸出长度、板身伸入机箱内部的纵深，都严格遵循ATX机箱的通用扩展位规范，不会和相邻的PCIe插槽、机箱内部走线、显卡散热模块产生干涉。做结构设计时，三根外置可弯折天线的转轴位置特意做了避让，天线转动全程不会刮蹭机箱后窗的金属边缘，也不会遮挡相邻接口的插拔空间，用户可以根据实际摆放环境调整天线角度，获得更好的信号收发效果。板卡本身的PCB布局参考了量产同类产品的元件排布，金手指部分的尺寸、缺口位置完全匹配PCI插槽的物理规范，插入主板插槽时能保证对位准确，不会出现插装错位、接触不良的问题。挡板部分的固定孔位和标准机箱扩展位的螺丝柱完全对齐，单颗螺丝即可完成板卡的固定，装拆过程不需要额外调整其他机箱部件。从实际用途来看，这类内置无线网卡主要解决台式机没有原生无线联网能力的问题，相比外置USB网卡，PCI接口直接和主板总线连通，信号传输延迟更低，三根天线的配置支持多入多出的信号传输模式，在多墙体遮挡的办公、家居环境下，能保持更稳定的网络连接速率，满足大文件传输、在线高清视频、低延迟联网操作的使用需求。建模过程中没有做过度的细节简化，板身的屏蔽罩轮廓、接口处的金属包边、天线根部的转轴结构都做了还原，既保证模型整体尺寸和实物接近，也能用于整机装配的干涉检查、装机效果演示，做台式机内部结构展示、硬件装机教学场景时，这个模型可以直接导入装配体使用，不需要额外调整安装位尺寸。天线部分采用和实物一致的细长圆柱造型，表面做了哑光质感的区分，和金属挡板、PCB板、屏蔽罩的材质质感形成明确区分，渲染后能清晰分辨各个结构部件的边界，方便做结构拆解演示。
