罗技G51环绕声桌面扬声器系统结构设计

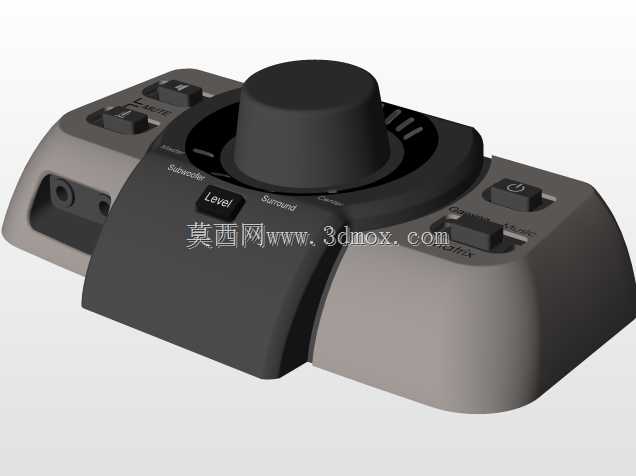

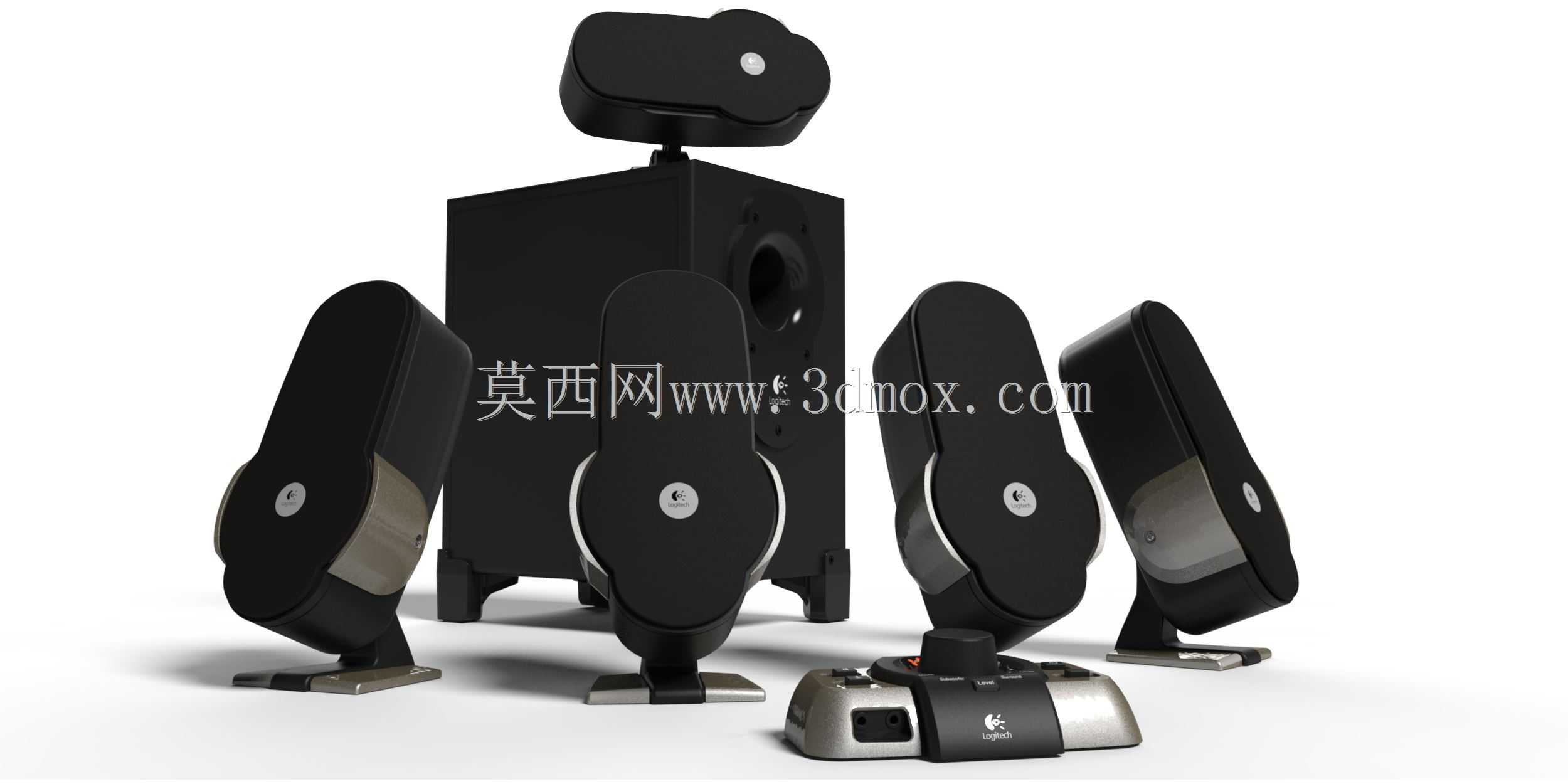

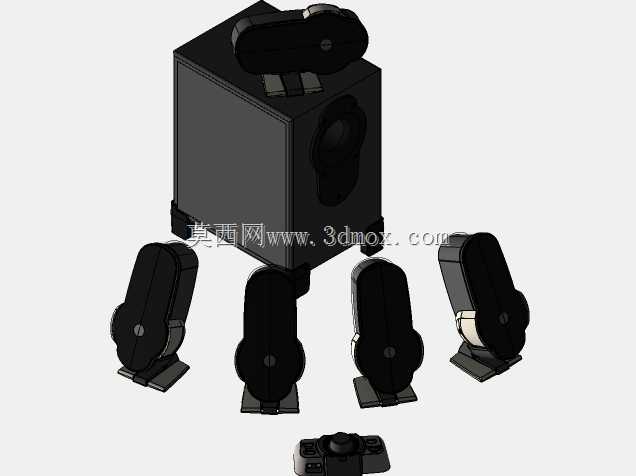

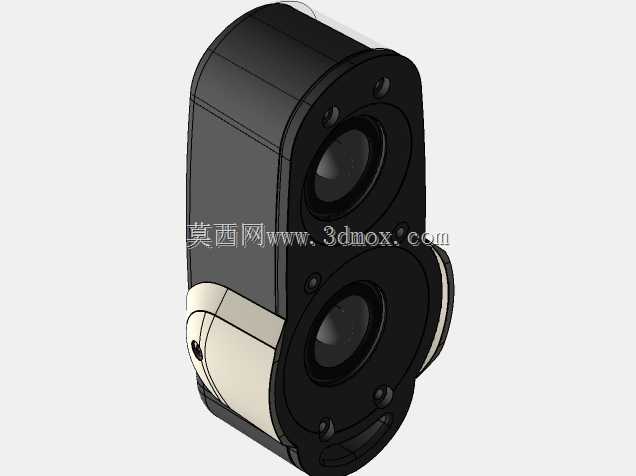

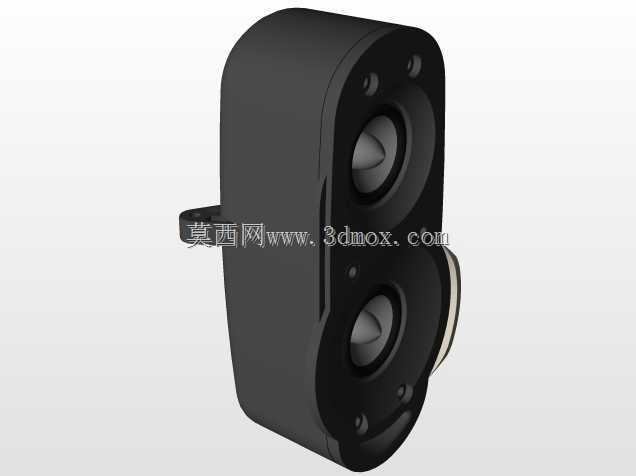

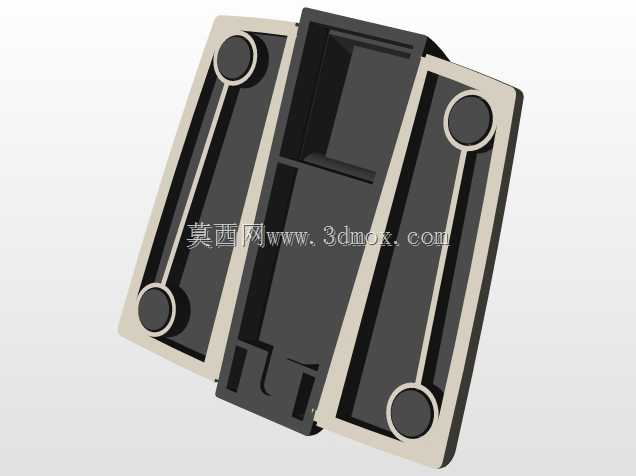

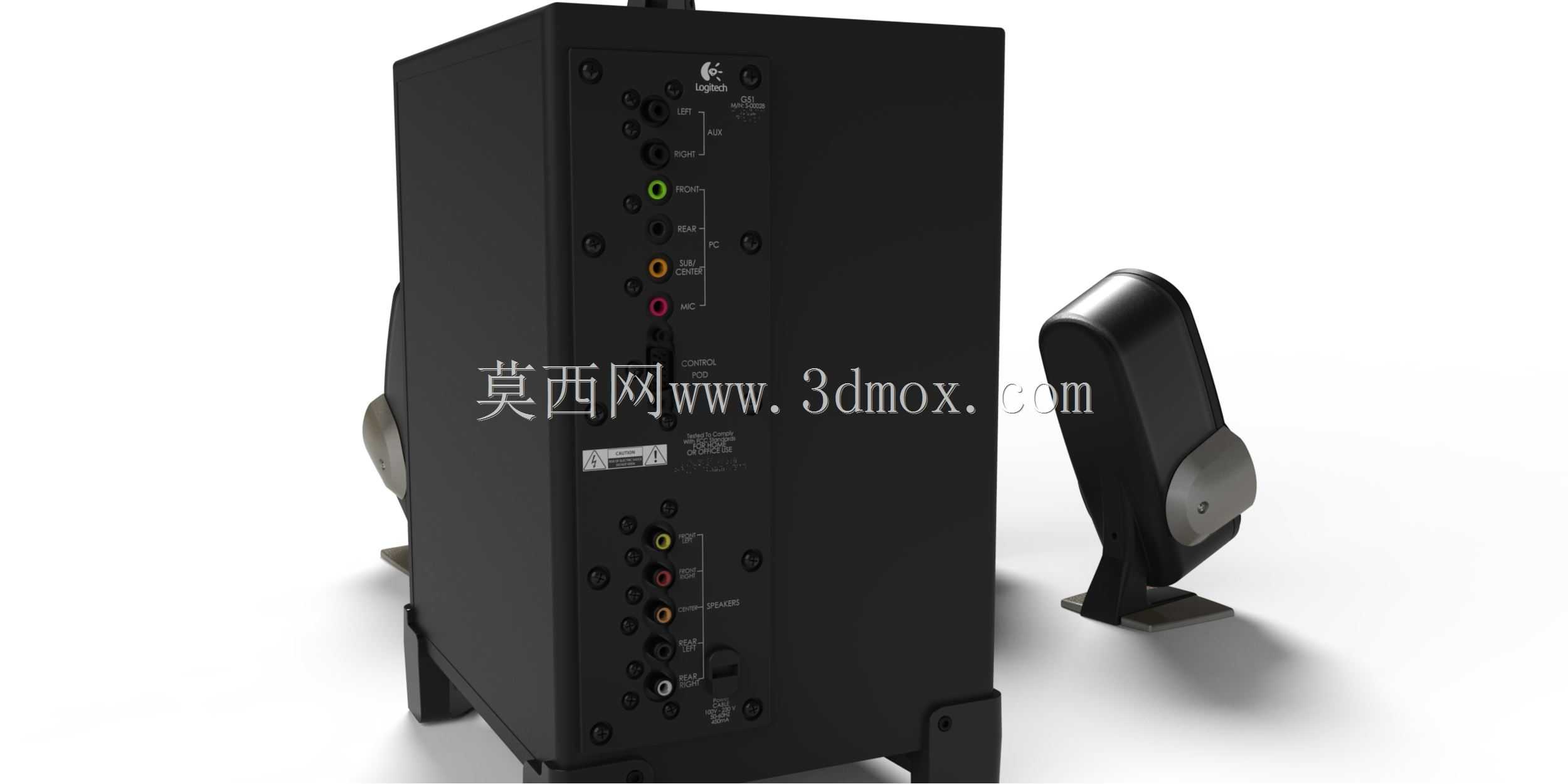

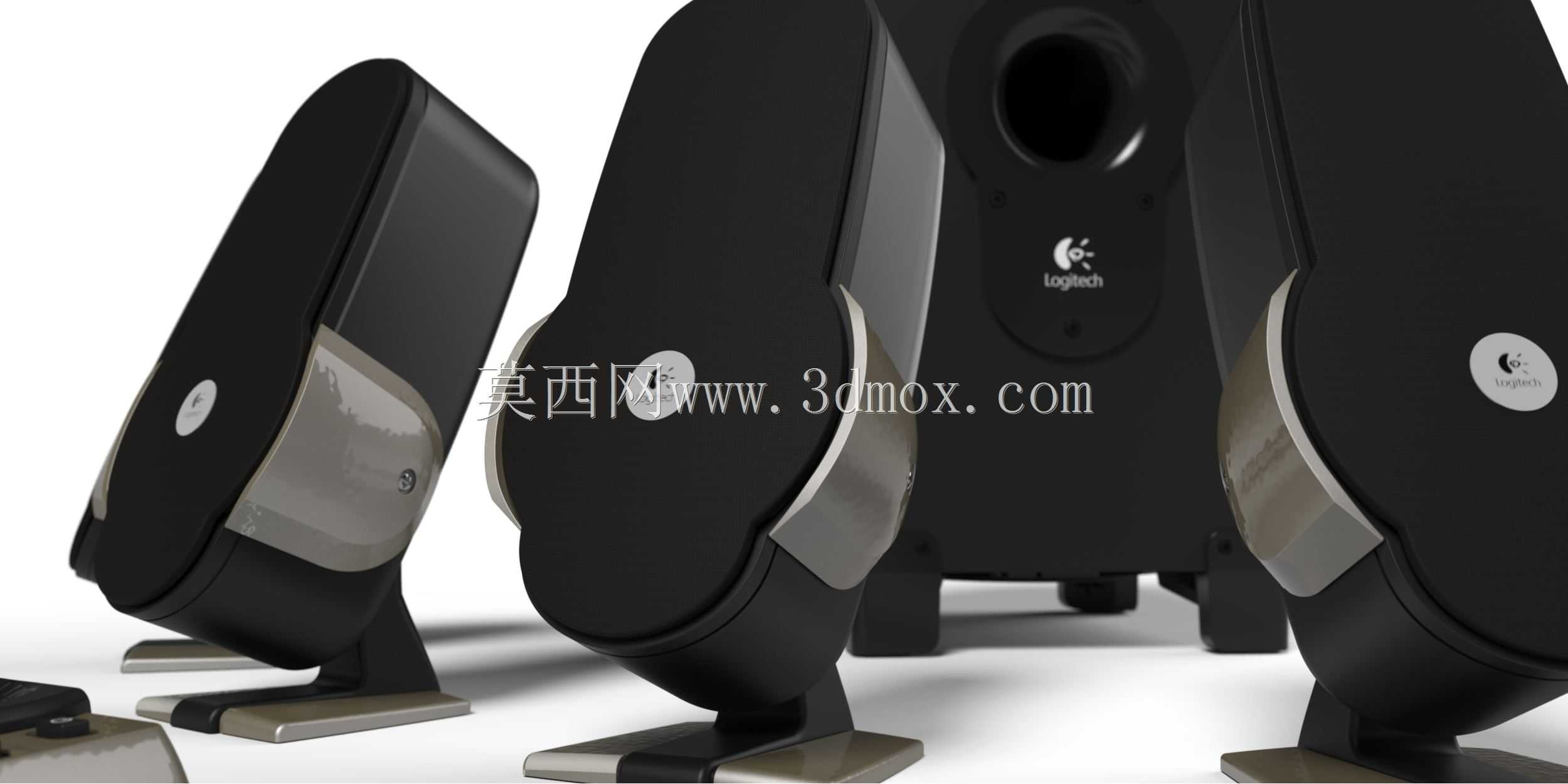

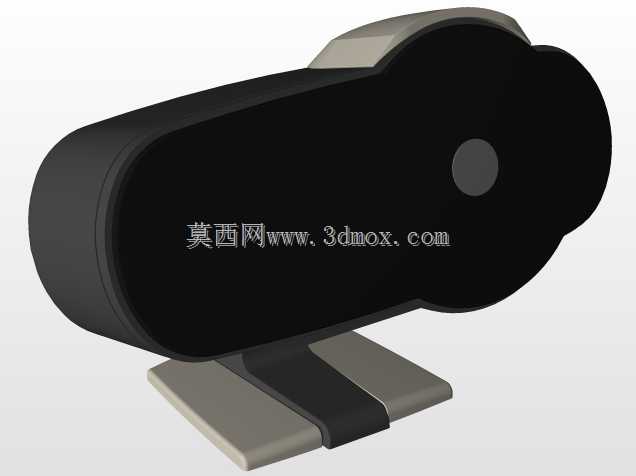

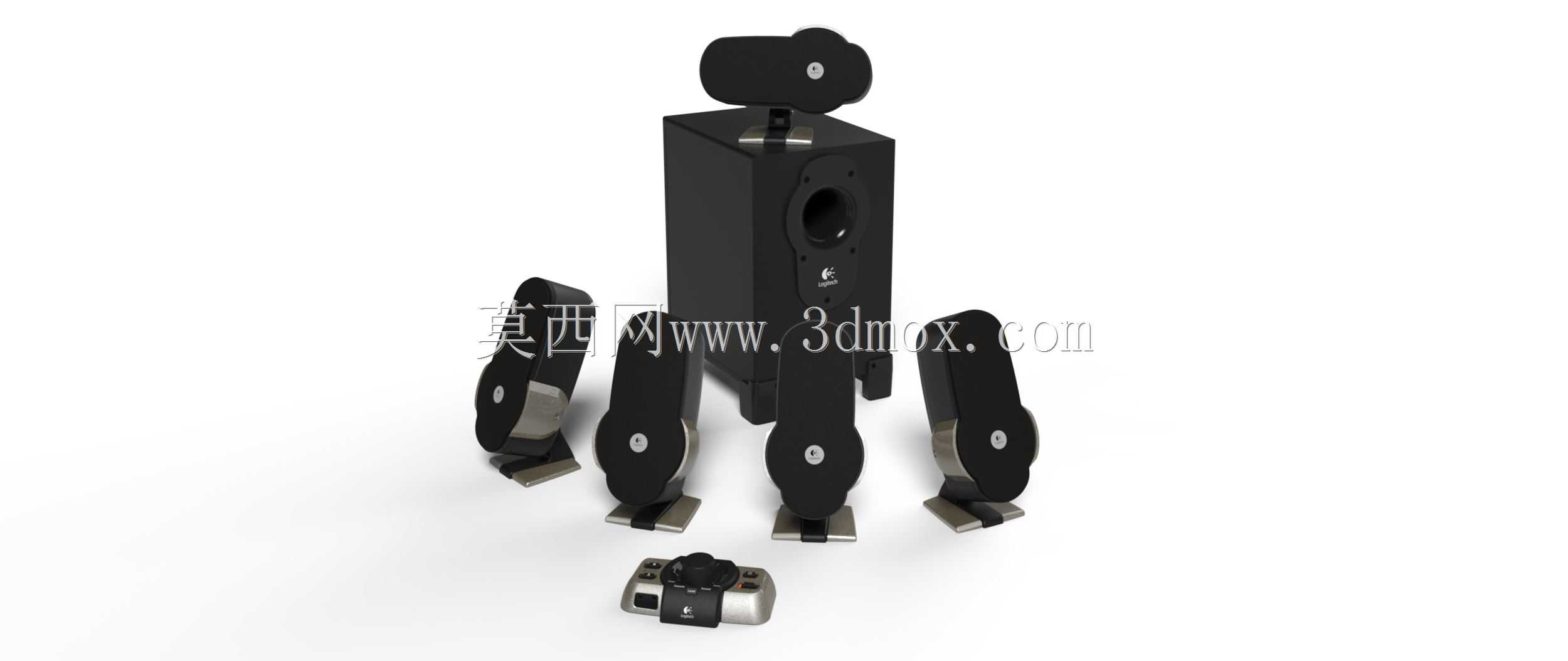

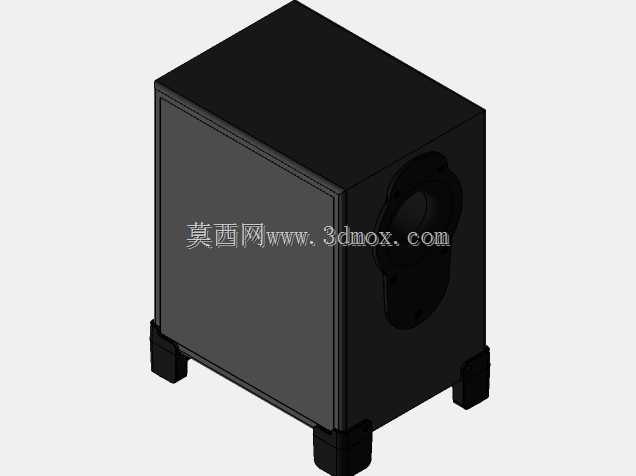

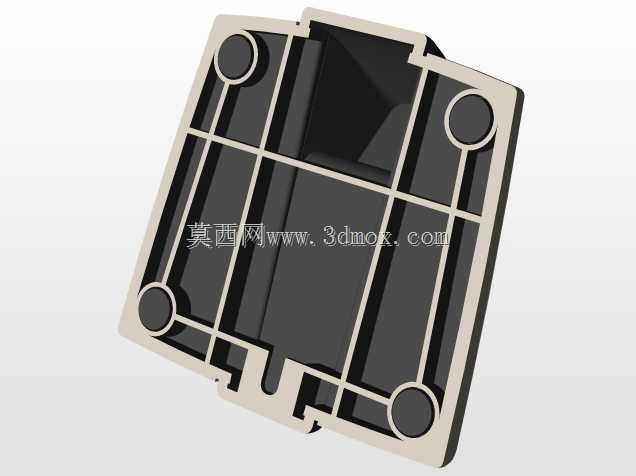

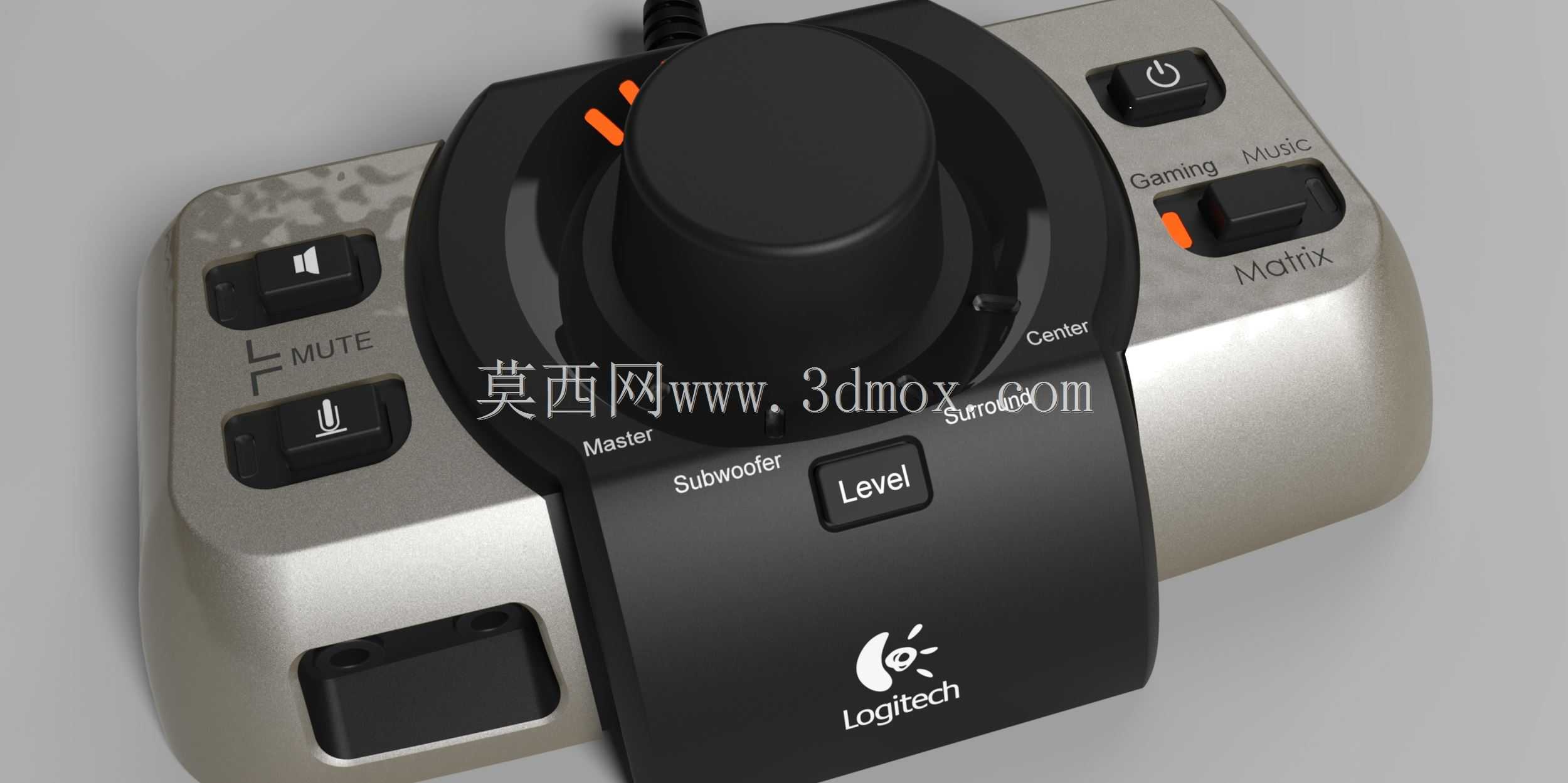

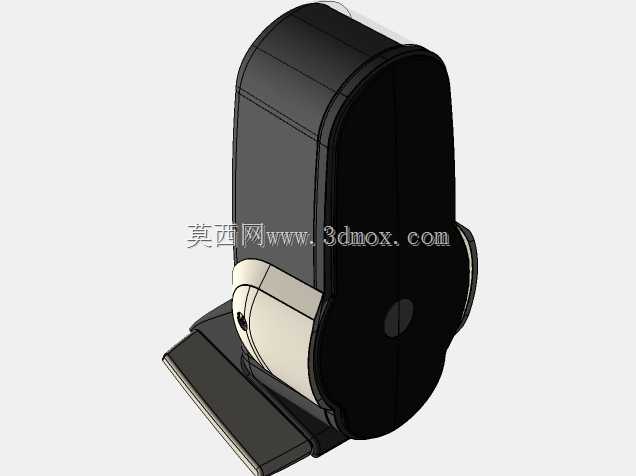

这套桌面环绕声扬声器系统的建模，核心围绕桌面影音场景的实际使用需求展开，整套系统包含1只中置主音箱、4只卫星环绕音箱与1只线控调节单元，建模过程中优先还原各部件的装配边界与外形配合关系，所有外露曲面的曲率均对照实物外观做连续过渡处理，建模精度控制在0.01量级，重点还原外表面的结构特征，未对内部腔体与电路结构做冗余建模。从实际使用场景来看，这类多声道扬声器主要面向桌面端影音娱乐、游戏音效输出场景，主箱体承担低频信号输出，放置于桌面下方或显示器后侧区域时，需预留至少100mm的背部散热与接线空间，箱体底部的防滑支脚高度为8mm，可保证放置平面与箱体底部留有足够间隙，避免桌面共振产生的音染。四只卫星音箱分别对应前后左右四个声道，单只卫星箱的底座带有角度调节结构，可根据使用者的坐姿高度调整扬声器俯仰角度，调整范围在0-15度之间，底座的安装卡扣与箱体外壳做了间隙配合设计，装配后无松动旷量，卫星箱的整体高度控制在180mm以内，放置于桌面两侧时不会遮挡显示器视线。线控单元放置于桌面随手可及的位置，外壳做了圆弧倒角处理，表面的按键与旋钮位置均按照人体操作习惯排布，旋钮的阻尼结构在外观上做了特征还原，接线口位于线控单元后侧，走线时可沿桌面边缘排布，不会占用桌面操作空间。建模过程中优先处理各部件的分件关系，主箱体的前面板网罩、背部接线端口、顶部的提手结构均做了独立特征还原，卫星箱的扬声器单元外圈装饰件、底座的金属配重块外观特征也逐一还原，所有部件的装配间隙控制在0.2mm，符合消费类电子产品的外观装配公差要求。整套模型的外形尺寸完全参照实物比例缩放，可直接用于桌面场景的布局参考、产品外观改型设计的基础参照，也可作为消费类音频产品结构设计的外观参考案例，帮助设计人员快速理解多声道桌面音响的部件排布逻辑与安装边界要求，在做同类产品的结构设计时，可直接参考各部件的尺寸比例与位置关系，减少前期外观方案的反复调整工作量。
