DIP40封装6502芯片及配套插座结构

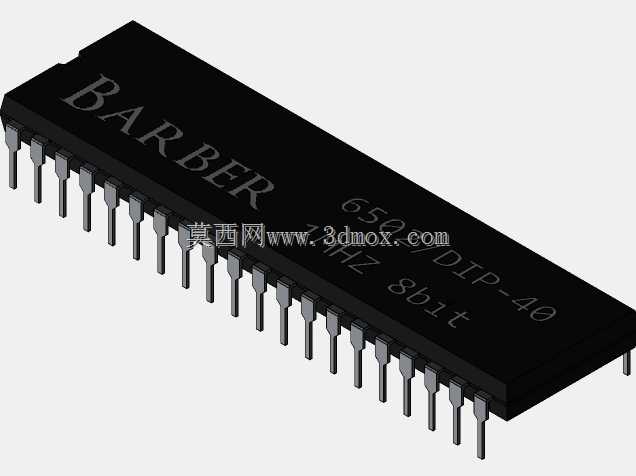

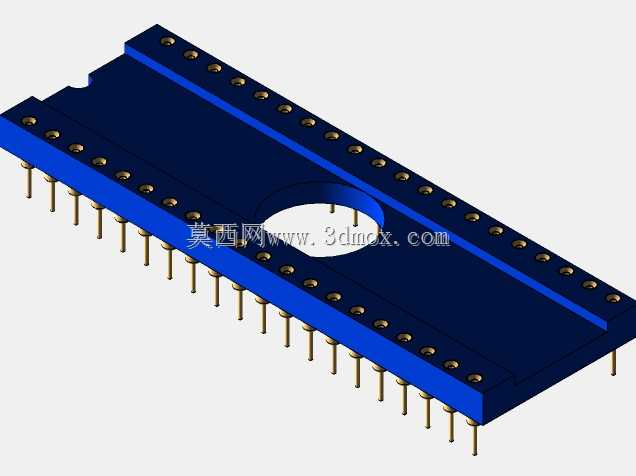

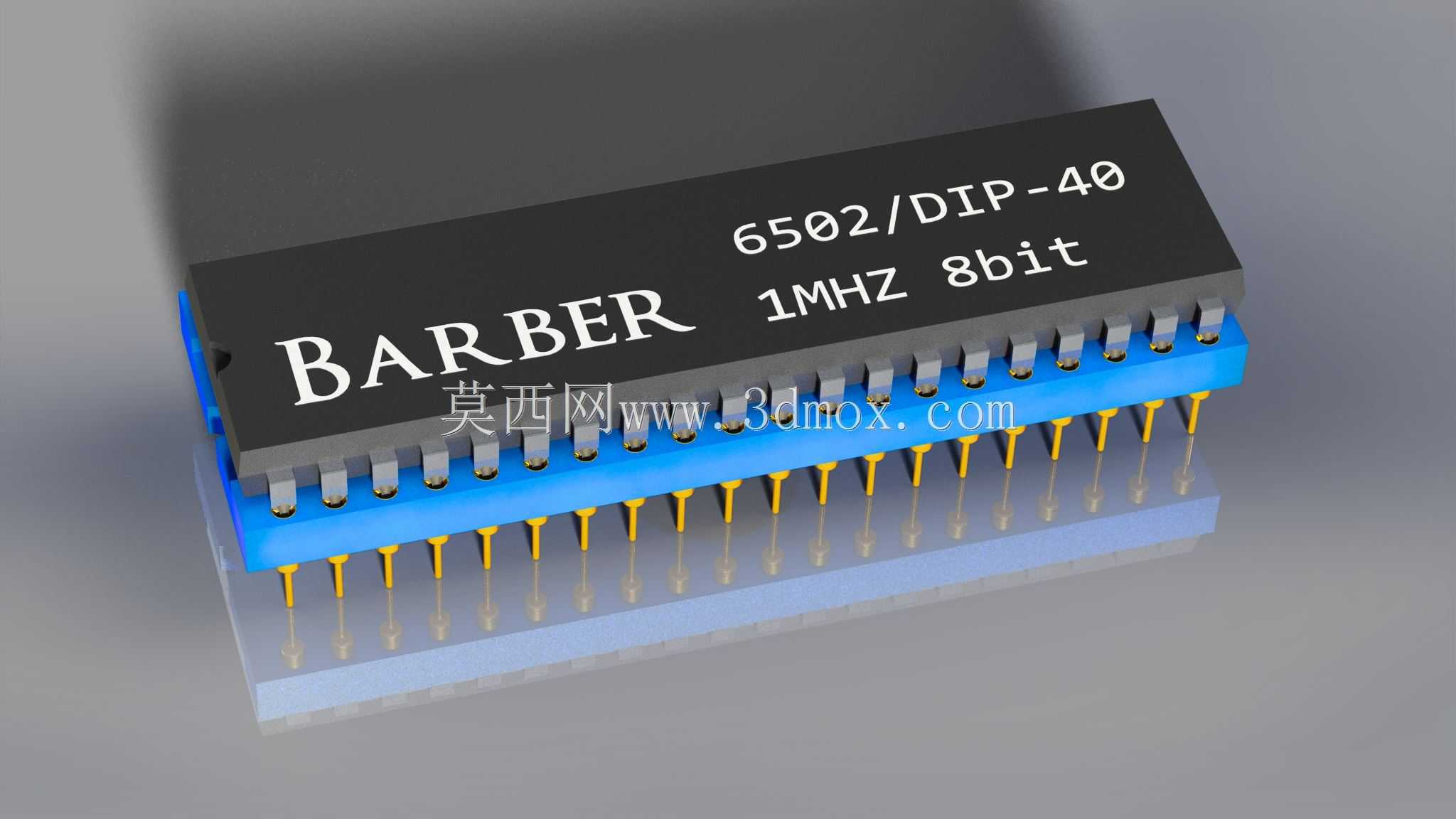

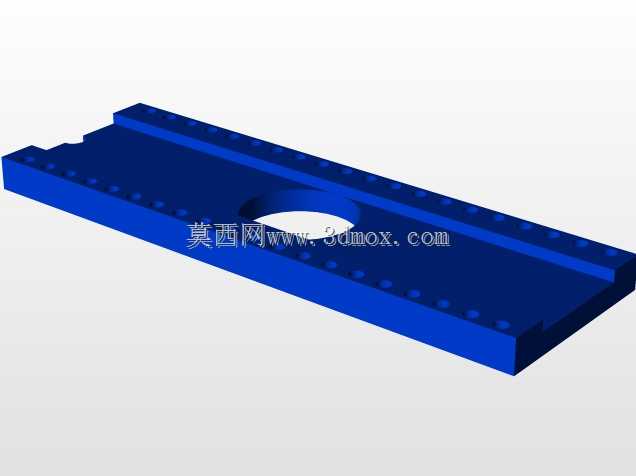

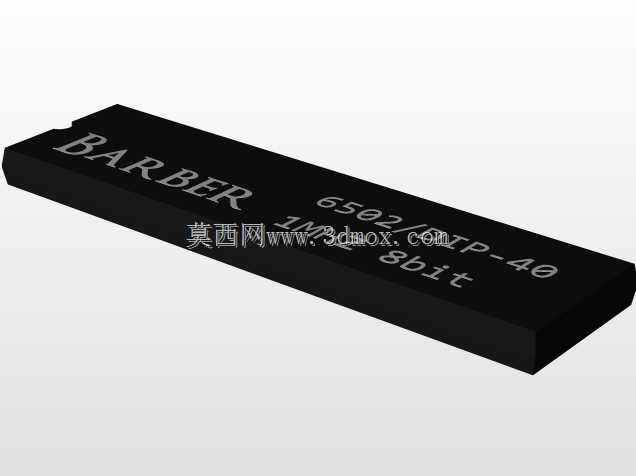

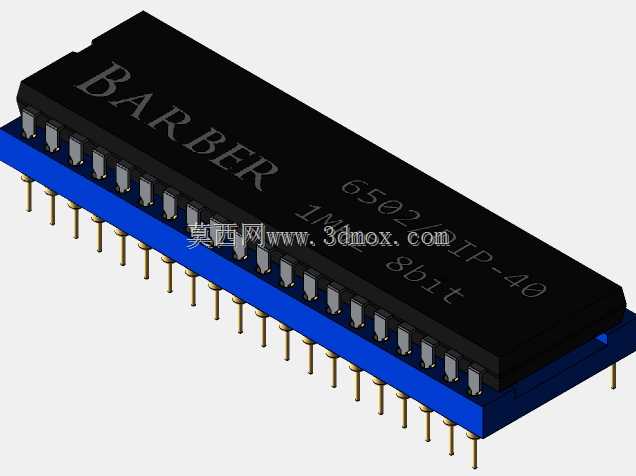

在早期8位计算机、工业控制单板机、老式嵌入式控制板的硬件设计场景中，双列直插封装的集成电路是板卡搭建的核心元器件，这类直插器件搭配对应规格的IC插座使用，既可以避免焊接高温损伤芯片本体，也能在芯片故障、程序迭代更换时快速完成器件替换，无需反复对PCB焊盘进行拆焊操作，大幅降低板卡维修、调试的操作难度。本次呈现的结构包含6502架构8位微处理器芯片本体与对应40Pin规格的直插插座，芯片本体采用标准DIP-40封装轮廓，两侧引脚按2.54mm标准间距平行排布，引脚总数40个，每侧20个引脚，芯片本体宽度、长度完全符合JEDEC标准中DIP-40的封装尺寸规范，引脚伸出长度匹配常规波峰焊、手工焊接的吃锡深度要求，不会出现引脚过短焊接不牢、过长导致相邻引脚连锡的问题。配套的IC插座采用蓝色绝缘基座设计，基座上对应每个引脚位置设置独立的导电接触簧片，簧片采用弹性铜合金材质，表面做镀锡处理，既保证与芯片引脚的可靠接触，也能适配PCB板上对应间距的焊盘安装，插座的基座高度经过匹配设计，芯片插入后底部与插座基座贴合到位，不会出现引脚虚插、歪斜的情况，插座两侧的定位结构可以避免芯片插反，对应芯片上的定位缺口设计，安装时只需将芯片缺口与插座缺口对齐即可完成正确对位，防止电源引脚反接烧毁芯片。从结构设计的细节来看，芯片本体的塑封外壳棱角做了微小的倒角处理，避免生产、插件过程中边角崩裂，表面的标识区域预留足够的平整面用于印刷型号、参数信息；插座的每个接触簧片都做了收口设计，芯片引脚插入时簧片会产生弹性形变抱紧引脚，接触电阻控制在极低范围内，不会出现信号传输衰减、供电接触不良的问题，插座底部的焊针长度适配1.2-2.0mm厚度的PCB板安装，过波峰焊时焊锡可以顺着焊针浸润到焊盘，形成可靠的焊点。在实际选型应用中，这类DIP封装的芯片与插座组合，多用于教学实验板、复古计算机复刻、老式工业设备的电路板维修替换场景，设计PCB封装时可以直接匹配该结构的安装尺寸，无需额外调整焊盘间距、外形禁布区范围，插座的外围轮廓尺寸也可以直接用于PCB板上的丝印外框绘制，保证结构件与板卡的装配适配性。
