PE4C v3.0板载外置显卡扩展装置结构

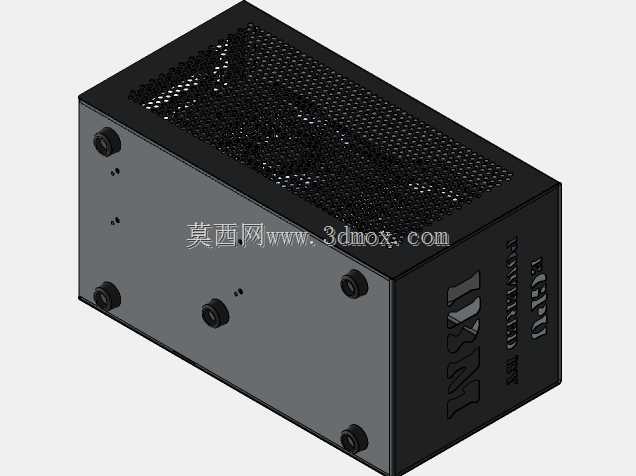

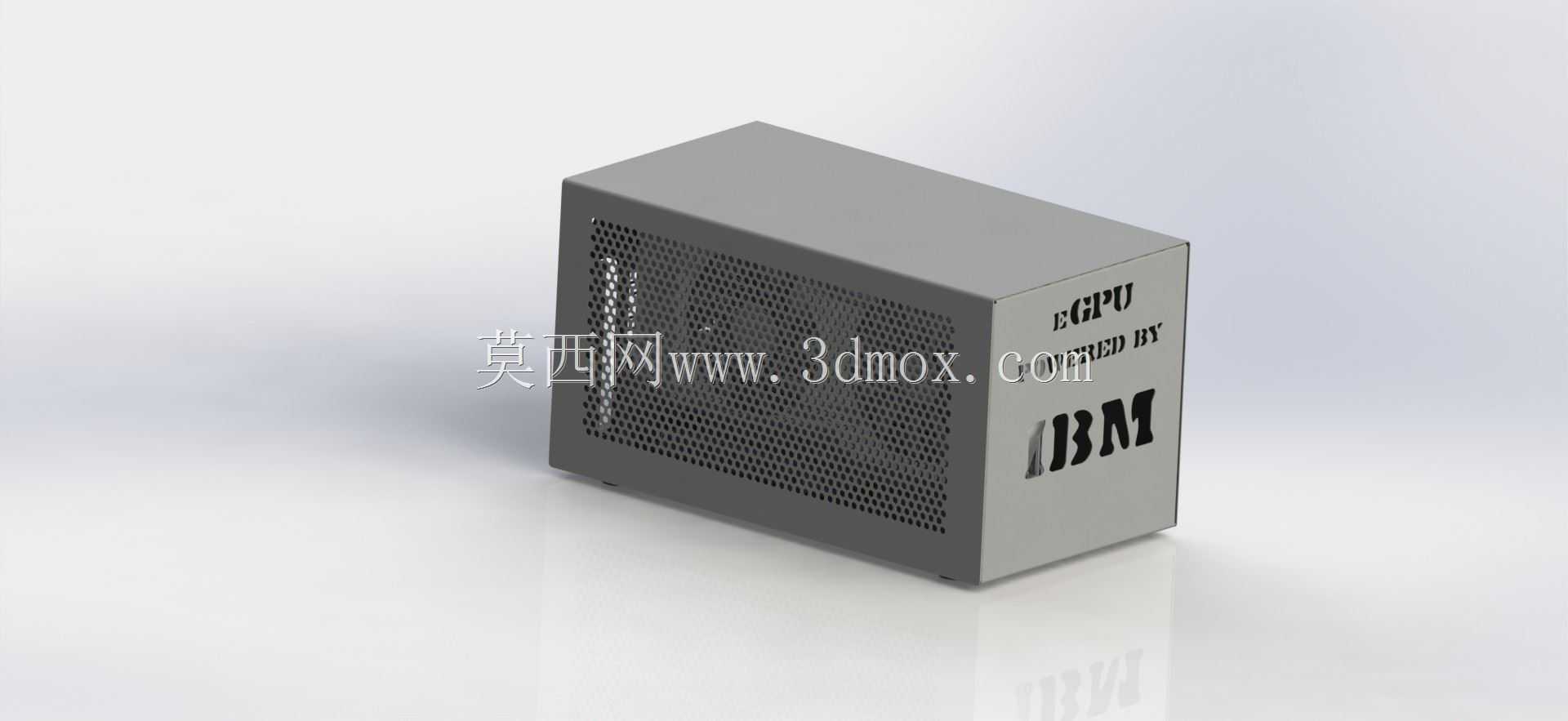

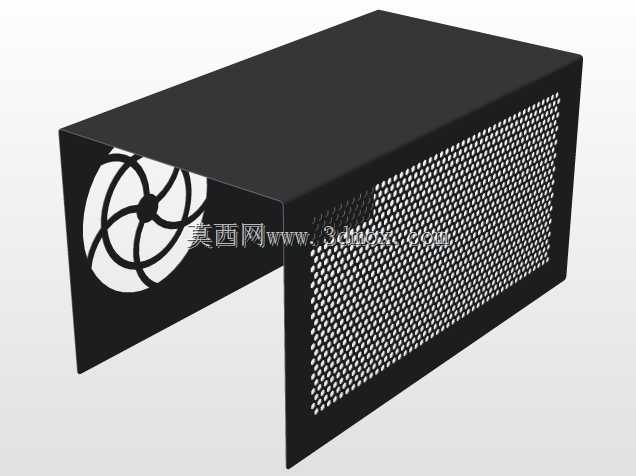

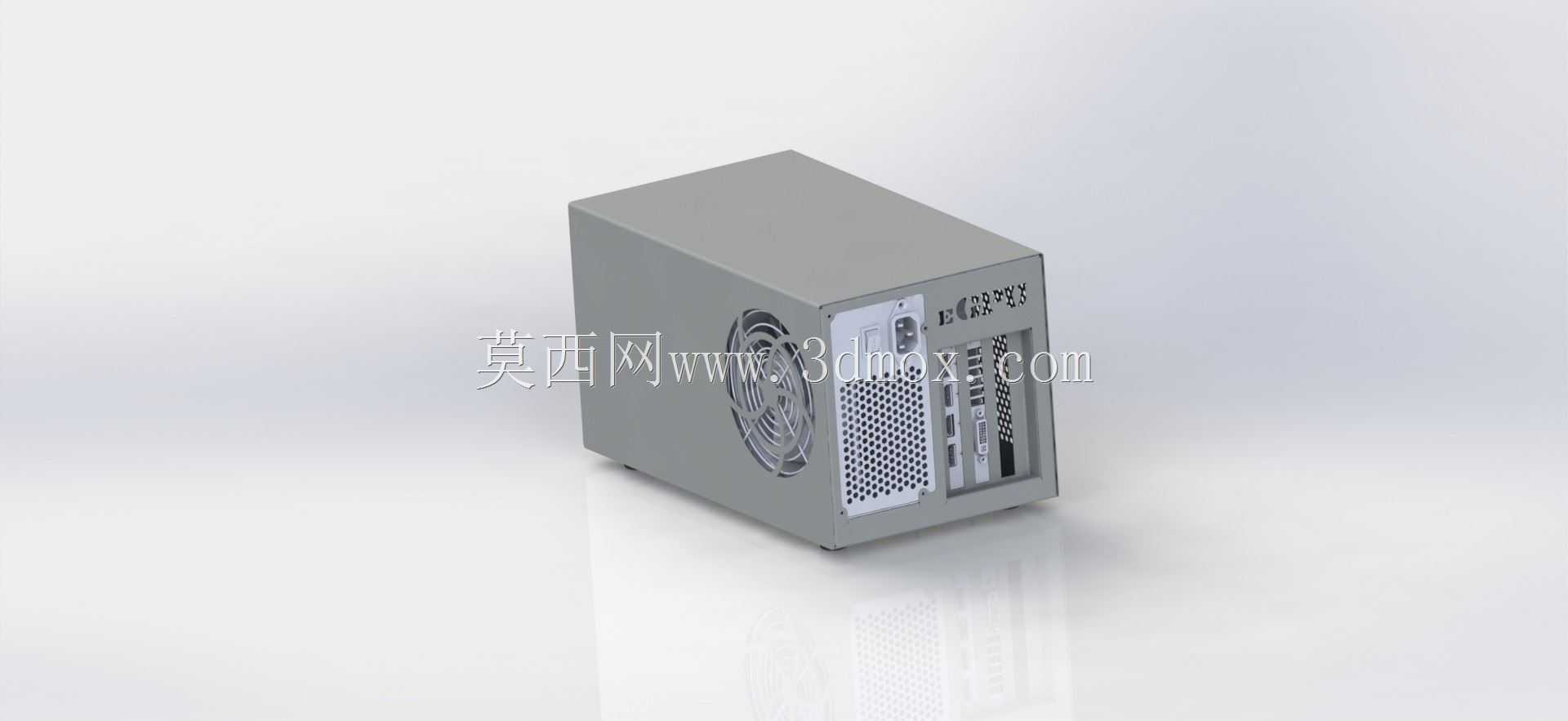

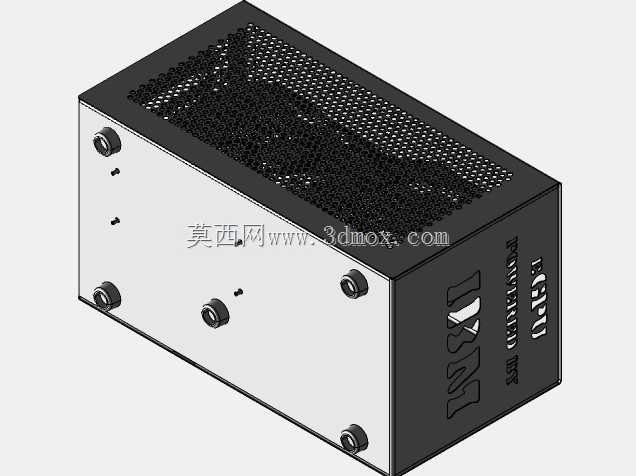

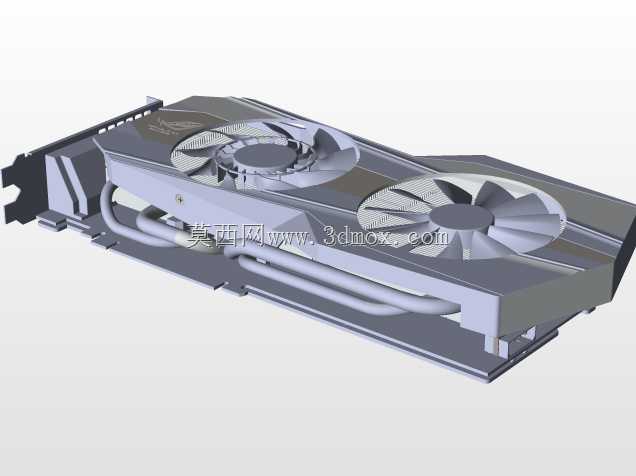

这款外置显卡扩展装置主要面向小尺寸主机、轻薄笔记本等自身显卡性能不足以支撑重度图形运算的设备场景，在工业领域也可用于嵌入式工控机外接专业图形卡完成三维建模渲染、工业视觉高速图像处理等算力需求，填补紧凑型计算设备图形算力不足的缺口。装置整体采用封闭式金属机箱结构，外壳主体做了密集冲孔网面设计，冲孔区域覆盖显卡核心散热对应的风道位置，既可以阻挡大尺寸杂物进入机箱内部损伤板卡与电子元件，又能保证外接显卡运行时的散热风道通畅，避免封闭结构造成热量堆积影响显卡稳定运行。机箱侧面预留了板卡接口对位的安装位，PE4C v3.0转接板固定在机箱内部的安装螺柱上，安装边界严格参照全高半长显卡的标准尺寸设计，内部空间可兼容常规尺寸的桌面级独立显卡，转接板与显卡的金手指对位公差控制在合理范围，避免长期插拔造成接口接触不良。设计时优先考虑了安装便捷性，机箱侧板采用快拆结构，无需复杂工具即可完成显卡的装卸操作，内部走线空间做了分层规划，显卡供电线、转接板信号线可沿机箱内壁的走线槽排布，避免线材干扰显卡散热风扇转动。机箱整体外形为规整长方体，底部预留了防滑脚垫安装位，放置在桌面时可保持稳定，同时预留了壁挂安装孔位，可根据使用场景固定在桌面下方或者设备机架侧壁，适配不同的安装环境。装置的接口端做了精准对位开口，显卡的视频输出接口、转接板的高速数据传输接口可直接从机箱对应位置伸出，无需额外延长转接，减少信号传输损耗。在结构强度设计上，机箱外壳采用厚度适中的金属板材弯折成型，边角做了圆弧过渡处理，既可以避免尖锐边角划伤操作人员，又能保证整体结构刚性，在日常移动、搬运过程中不会发生形变挤压内部板卡。内部的转接板安装位设置了多组可调螺柱，可兼容不同版本的PE4C转接板安装，同时预留了辅助供电模块的固定位置，可根据外接显卡的功耗需求搭配对应的供电单元，无需额外改造机箱结构。
