Phobya Xtreme 400水冷排散热结构

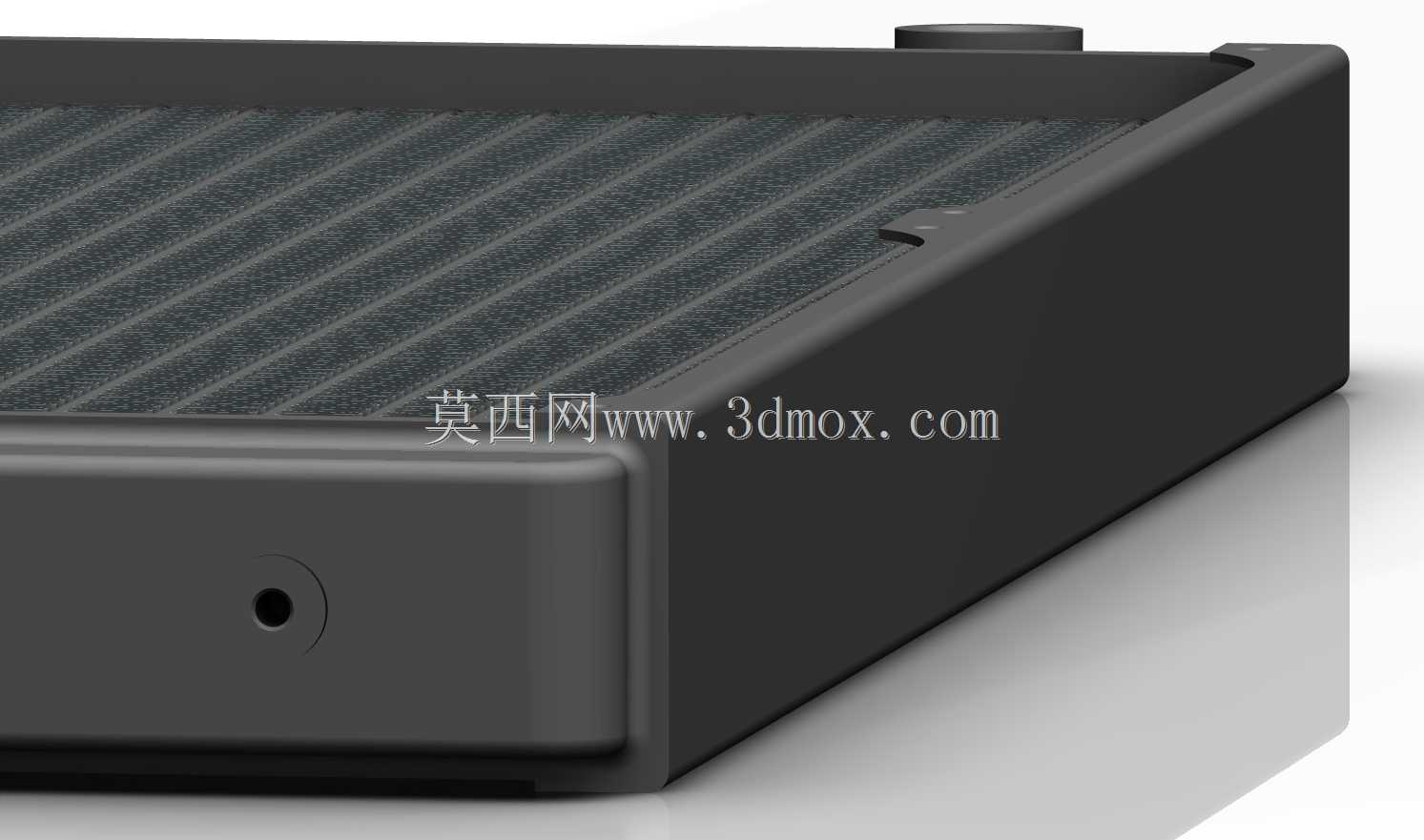

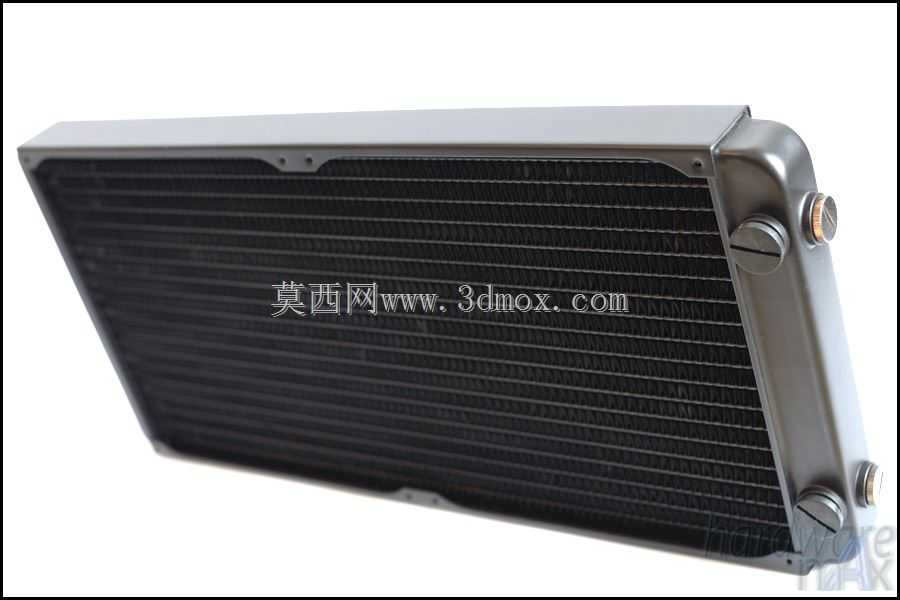

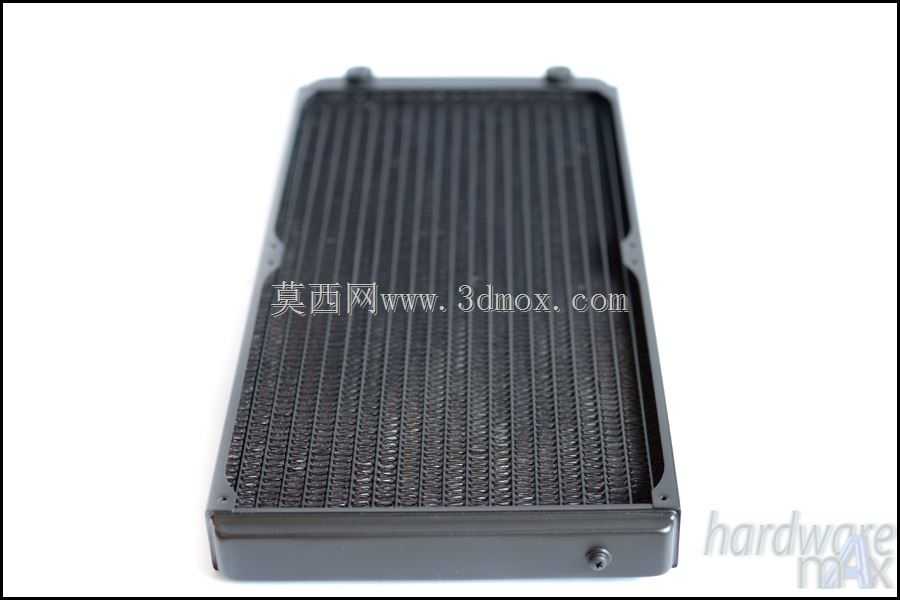

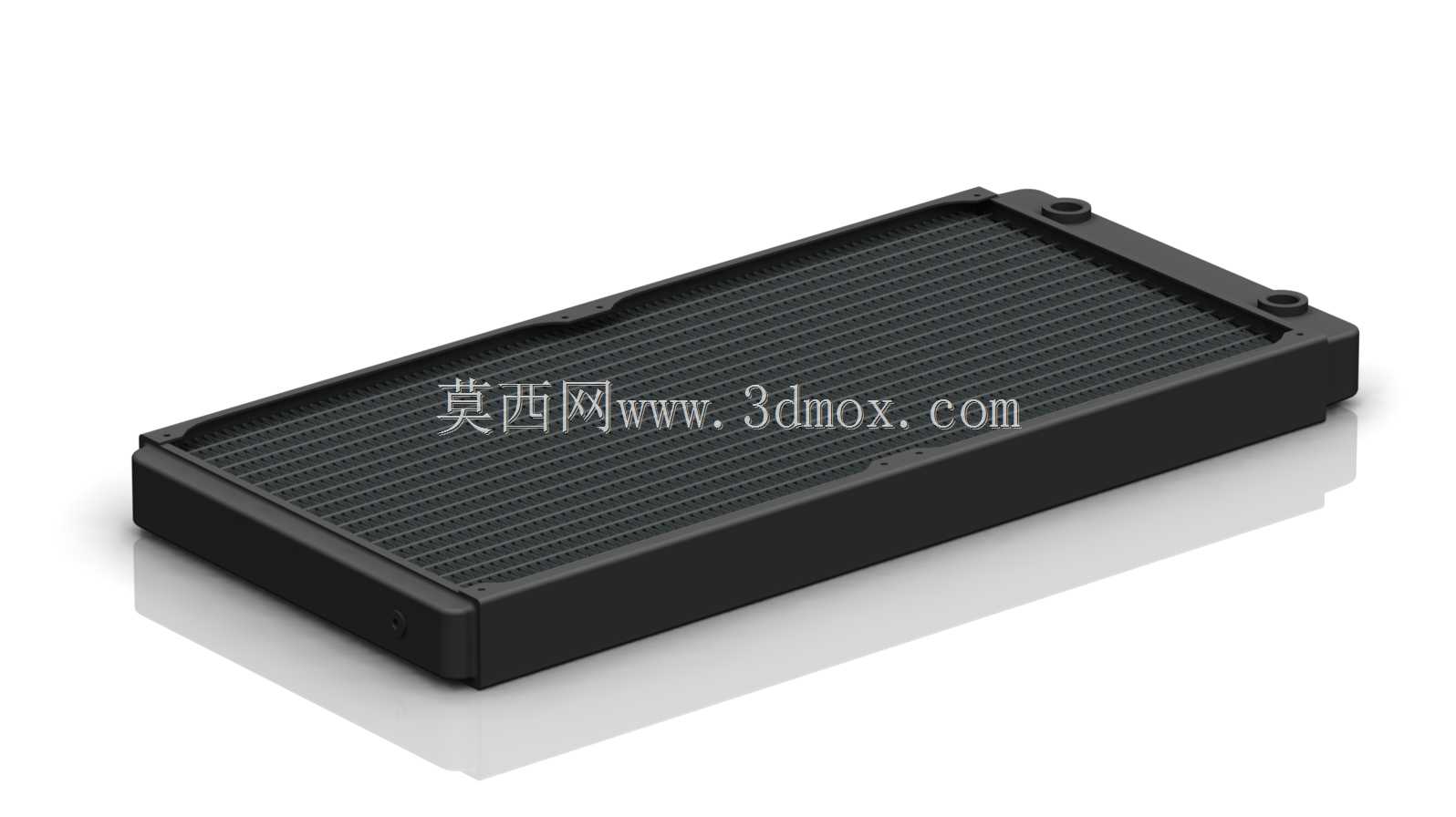

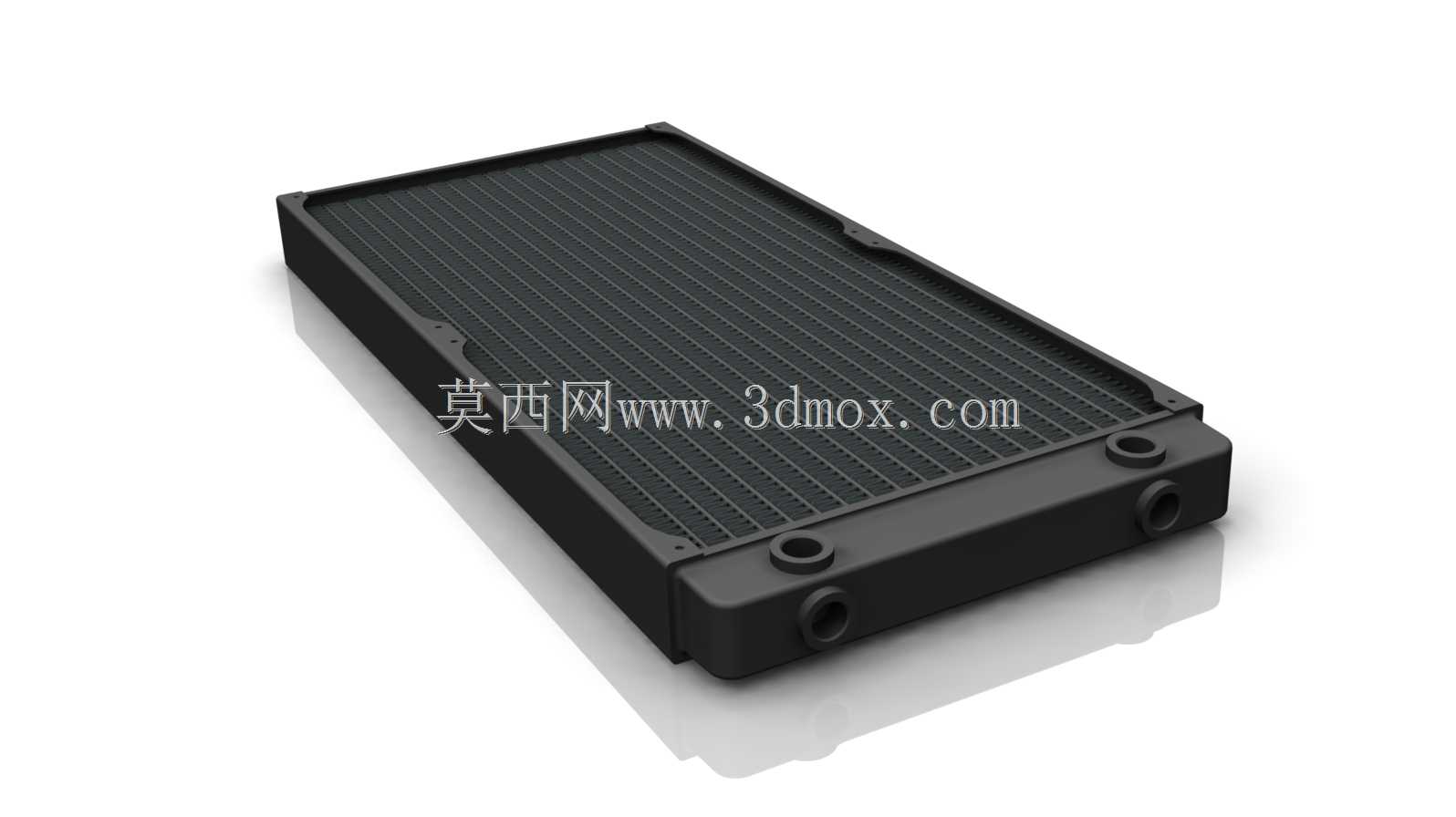

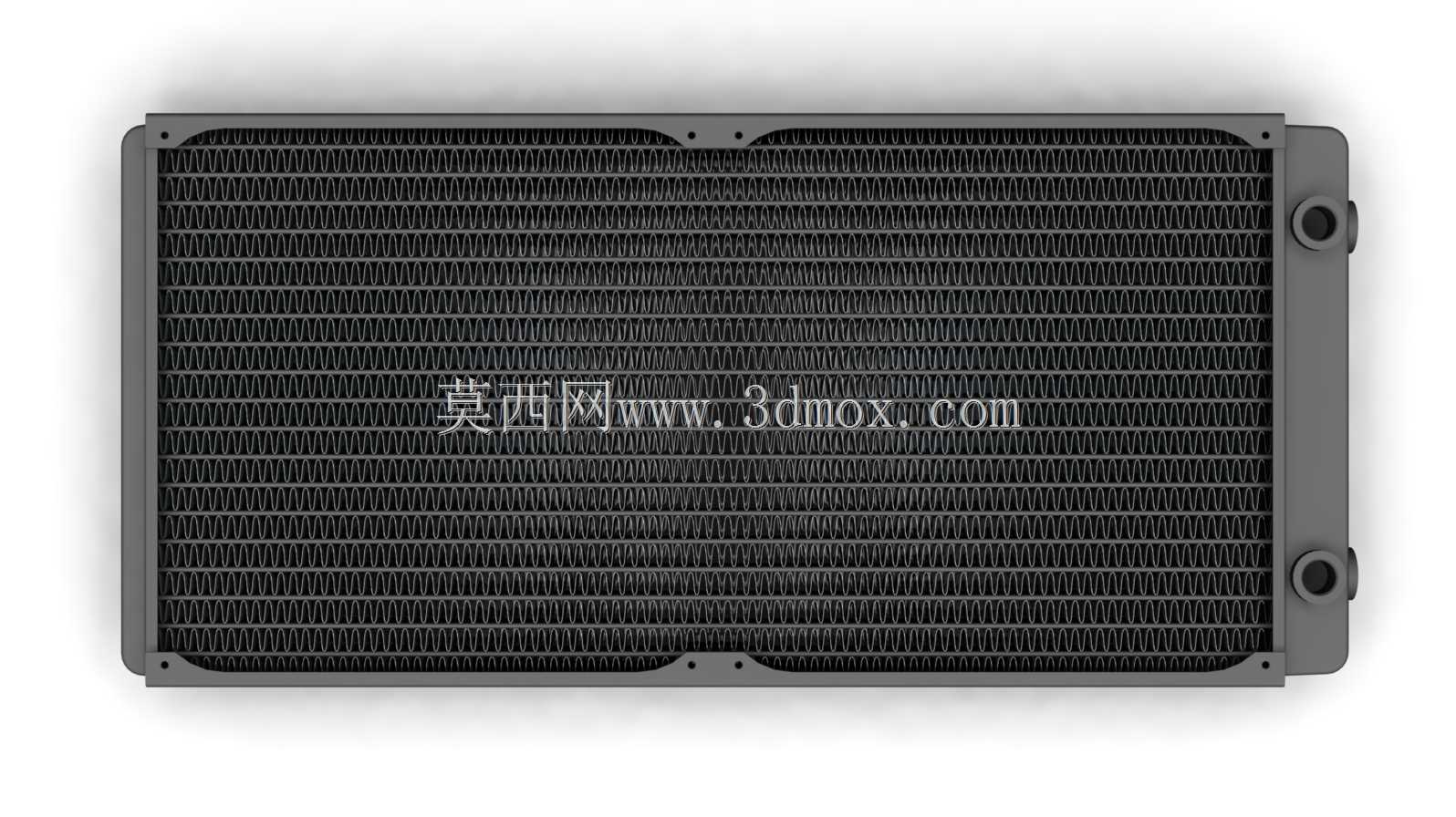

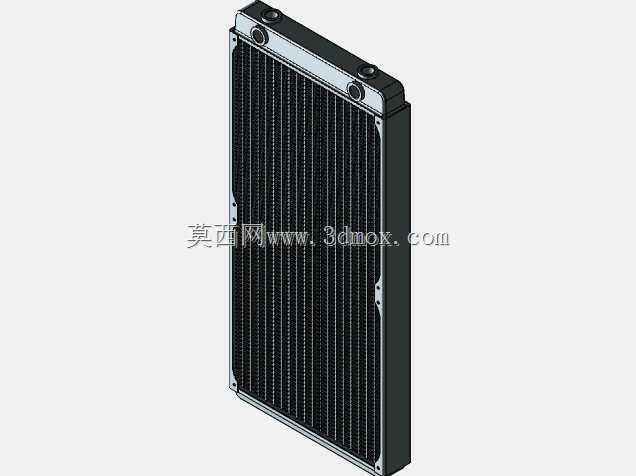

在PC水冷散热系统的搭建场景中，冷排作为整个循环回路的核心换热部件，直接决定了整套散热方案的热负载承载上限，这款400规格的水冷排，面向高功耗硬件的散热需求设计，适配多风扇位的机箱安装环境，能够覆盖旗舰级CPU、多显卡并联等高热流密度硬件的散热需求。从实际使用场景来看，这类冷排既可以用于DIY高端台式主机的散热改装，也能适配小型工业控制机柜、嵌入式计算设备的密闭式散热循环，在密闭机箱内部，冷排通过内置的流道与鳍片结构，将循环冷却液携带的热量传递到流经鳍片的空气中，完成热交换过程，避免硬件因积热出现降频、稳定性下降等问题。从设计思路来看，这款冷排的建模基于实物测绘完成，整体尺寸控制在常规400冷排的标准边界内，长度方向适配4个120mm风扇的安装孔位，宽度与厚度符合主流机箱的冷排安装位预留尺寸，安装孔位的位置公差控制在±1mm范围内，能够匹配标准规格的风扇、快拧接头，不会出现安装干涉的问题。建模过程中，除了外露的螺孔、管道连接接口做了精确还原外，内部流道未做冗余建模，而高密度的散热鳍片作为独立的结构主体单独建模，在进行整机装配、干涉检查时，可以根据需要隐藏鳍片部分，方便查看冷排与周边机箱结构、水管走线的位置关系，避免装配时出现空间冲突。冷排的外部壳体采用一体化的边框设计，四个边角预留了风扇安装的固定孔位，侧面的水嘴接口采用标准的G1/4螺纹规格，适配市面上绝大多数的水冷快拧、硬管快插接头，在进行管路布局设计时，可以直接调用标准接头模型与冷排接口配合，验证管路的弯曲半径、走线路径是否合理。从结构特性来看，冷排的鳍片采用高密度波状鳍片设计，与内部的水冷流道紧密贴合，能够最大化换热面积，同时空气流经鳍片时的风阻控制在合理区间，搭配常规转速的120mm风扇即可获得足够的换热效率，不需要过高的风扇转速就能带走热量，兼顾散热性能与运行噪音控制。在进行机箱结构设计、水冷方案选型时，这款模型可以直接导入装配环境，验证冷排与机箱顶板、前面板的安装间隙，确认冷排厚度加上风扇厚度后是否会与内存、主板供电散热片等部件产生干涉，同时也能提前规划水管的连接路径，避免装机时出现管路弯折、接头安装空间不足的问题。对于三维建模从业者而言，这类测绘建模的冷排模型，能够帮助设计者快速完成散热系统的布局验证，不需要从零开始测绘建模，大幅缩短方案设计的周期，同时模型的安装边界、接口尺寸都与实物一致，能够保证后续实际装配的匹配度，减少设计返工的概率。
