电脑水冷D5光子170储液泵组结构设计

在PC分体式水冷、小型工业液冷散热回路的搭建场景中，储液腔与循环泵的集成化设计一直是结构工程师优化回路布局、减少管路漏点的核心方向，这款集成式储液泵组正是针对紧凑安装空间的散热需求开发的核心液冷部件。从实际使用场景来看，这类泵组主要承担散热回路的冷却液存储、气泡滞留缓冲、循环动力输出三重作用，相比分体式的独立水泵加独立储液罐方案，集成结构能减少两个管路连接点，大幅降低长期使用中接头渗漏的风险，同时压缩整体安装占用空间，适配小尺寸机箱、紧凑型工业液冷模组的安装需求。

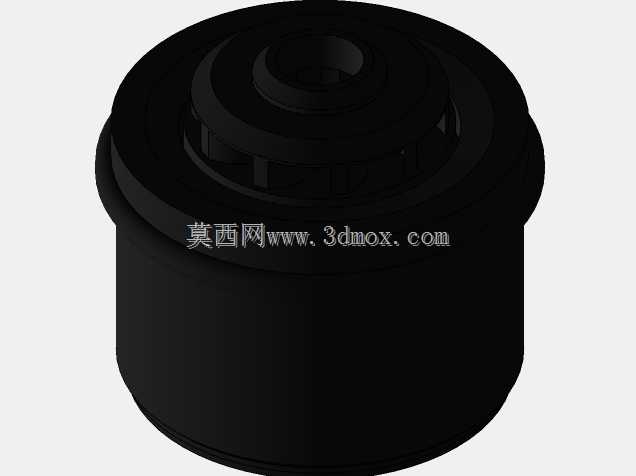

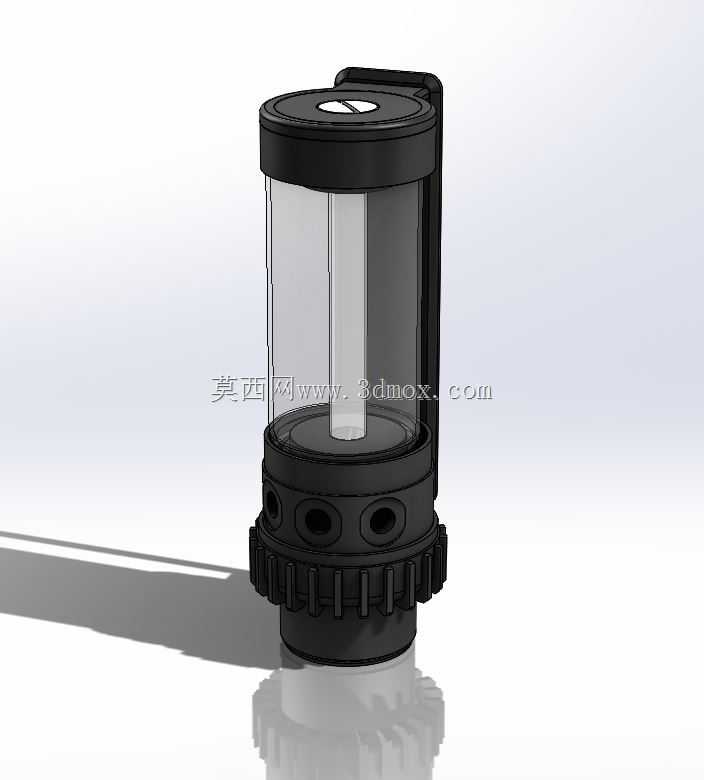

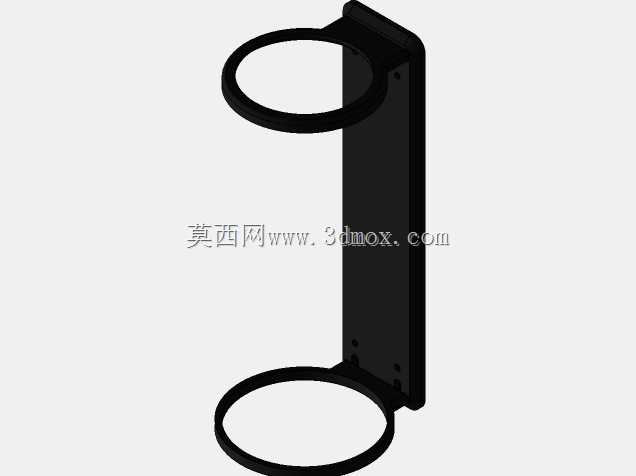

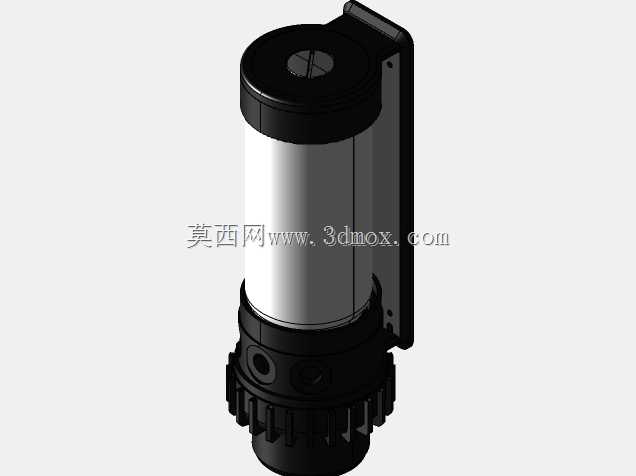

从功能特性上看，该泵组集成了410ml容积的透明储液腔，透明腔体采用耐冷却液腐蚀的透明工程材质，既可以直观观察内部冷却液液位、判断回路中是否残留未排净的气泡，也能在运行中观察冷却液流动状态，快速排查回路堵塞、气堵等常见故障。泵体动力部分适配8-24V宽幅直流供电，可根据回路阻力、散热需求调整供电电压匹配不同流量输出，最大流量可达1200ml/min，最大输水扬程3.7米，足以覆盖单CPU+单GPU的常规PC水冷回路，或是小型激光模组、工控主板的工业液冷回路的循环动力需求。储液腔侧面预留3个G1/4标准螺纹接头，可根据管路走向灵活选择进水、出水、排水的接口位置，不用额外加装转接座就能适配不同的布管方案，底部的滚花调节环可用于调整安装固定的松紧度，侧面的安装挂耳支持壁挂式、机架式两种固定方式，适配不同的安装场景。

在设计思路上，这款结构优先考虑了安装维护的便捷性，顶部的注液口采用大口径设计，注液时不用拆解管路就能快速补充冷却液，注液口的密封盖带防滑拧动结构，徒手就能完成密封操作，不需要额外工具。内部的导流结构做了优化，冷却液从侧方接口进入储液腔后，会沿腔体内壁缓慢流动，避免直接冲击泵体入口产生气泡，同时腔体内部预留了足够的气泡滞留空间，回路中混入的气泡会上浮到腔体顶部，不会直接进入泵体造成叶轮气蚀、运行噪音增大的问题。

从安装边界来看，该泵组整体为圆柱形结构，主体外径适配常规50mm直径的水冷安装固定环，整体高度控制在170mm级别，安装时需要在腔体周边预留至少10mm的管路操作空间，侧方接头伸出长度约12mm，搭配标准G1/4接头时整体横向占用尺寸可控制在80mm以内，安装挂耳的固定孔位间距符合通用水冷配件的安装标准，可直接适配市售的常规水泵固定支架，不需要单独定制安装件。腔体底部的泵体出线位置做了防拉扯的压线结构，避免安装布线时拉扯线缆导致内部接线松脱，整体结构的密封面都采用径向密封设计，相比端面密封的结构，长期使用的密封可靠性更高，能耐受冷却液长期浸泡带来的橡胶件老化影响，减少后期维护的密封件更换频率。
