树莓派3B用三片式铜铝组合散热结构

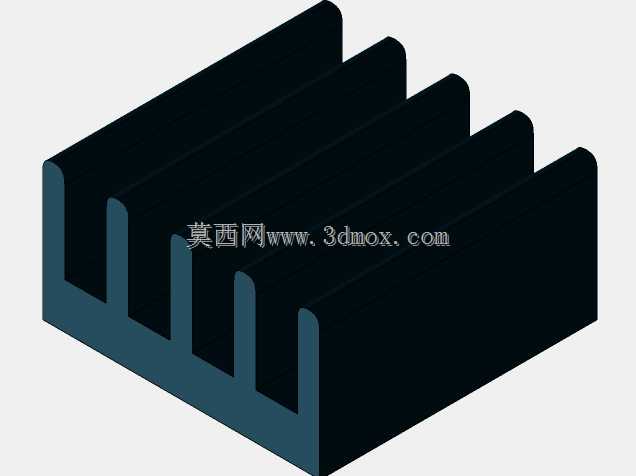

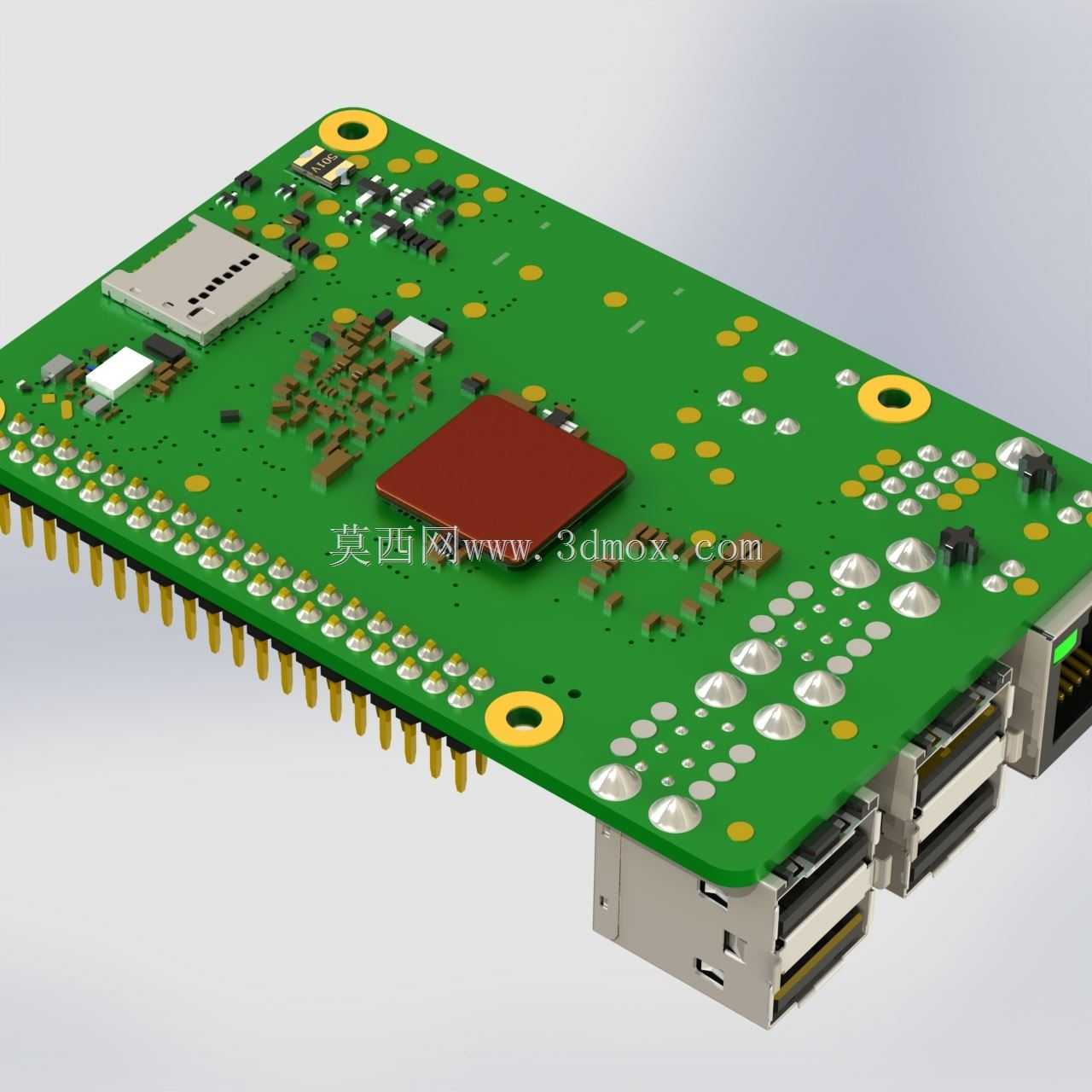

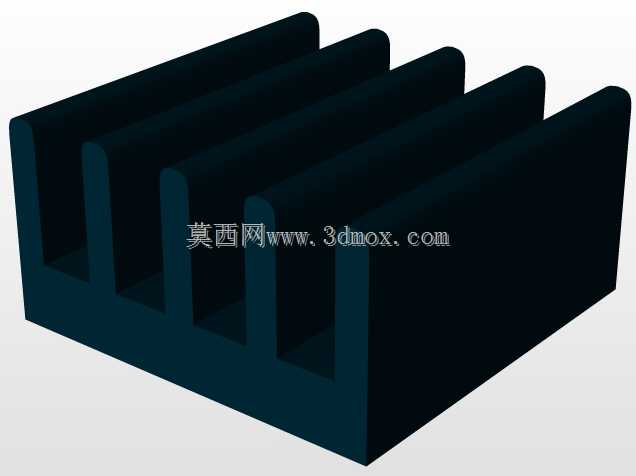

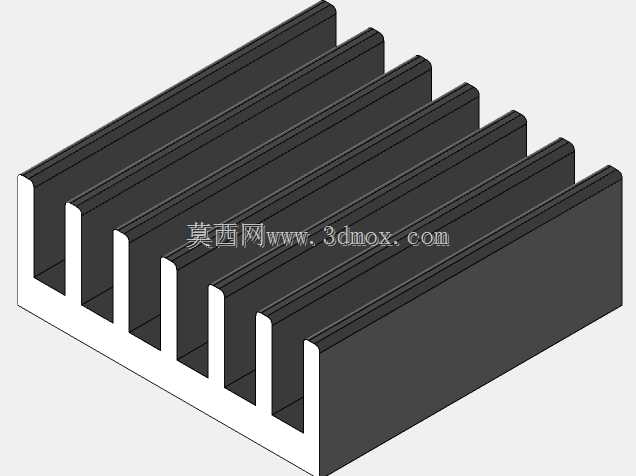

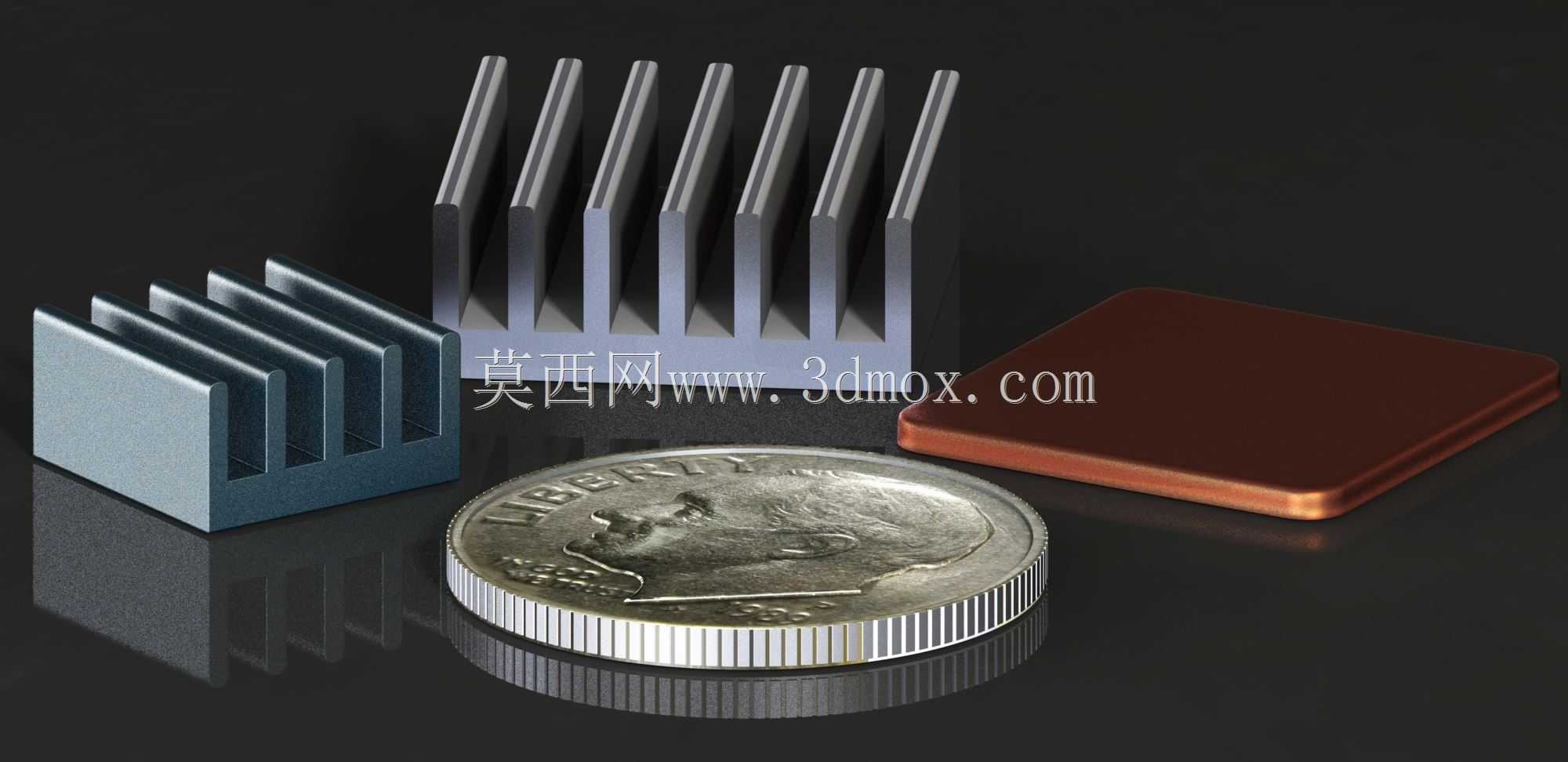

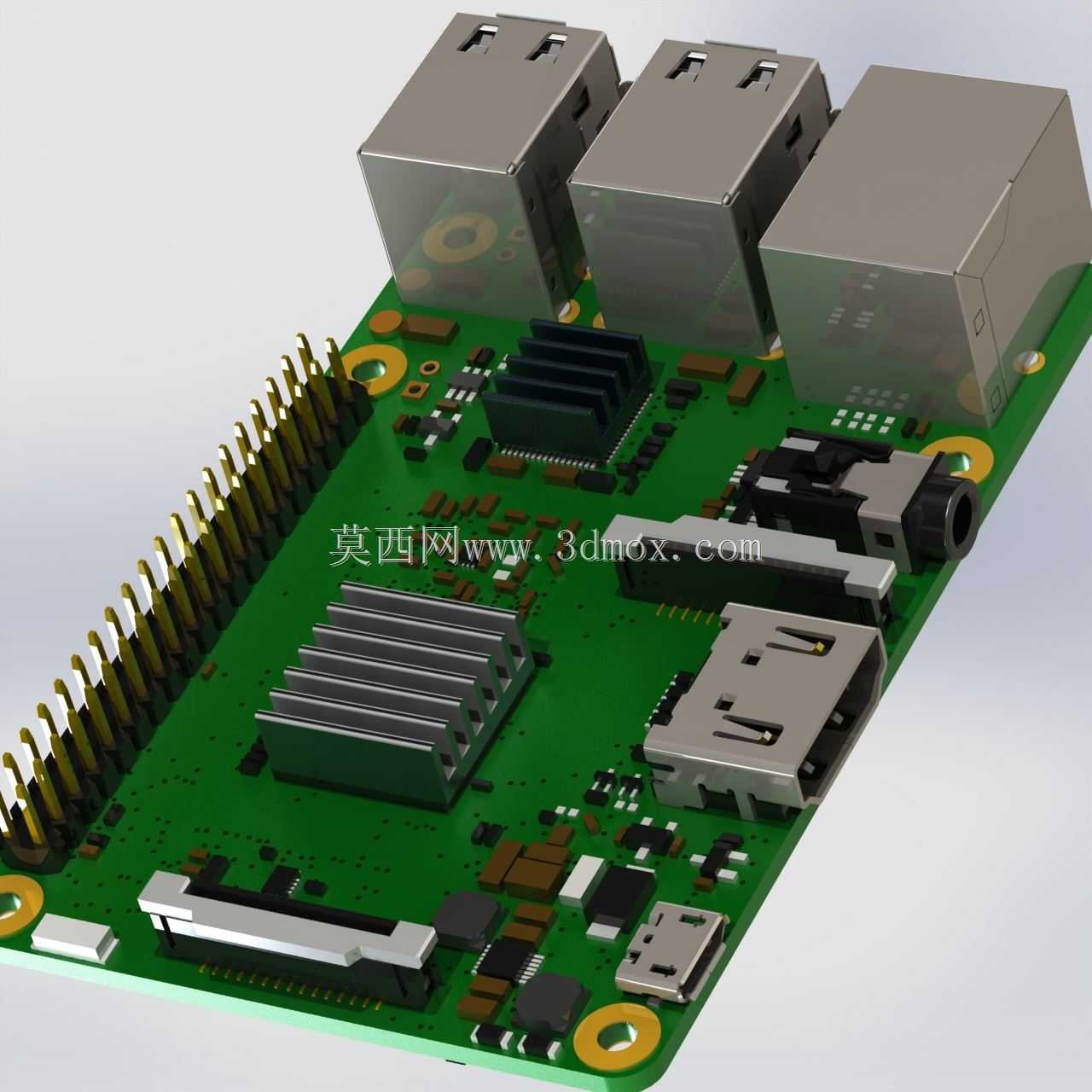

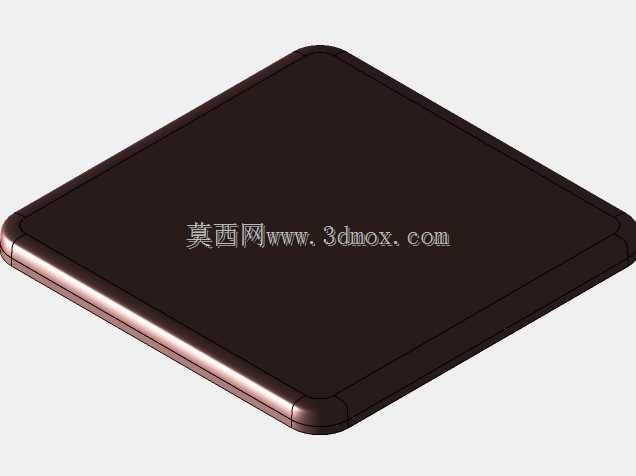

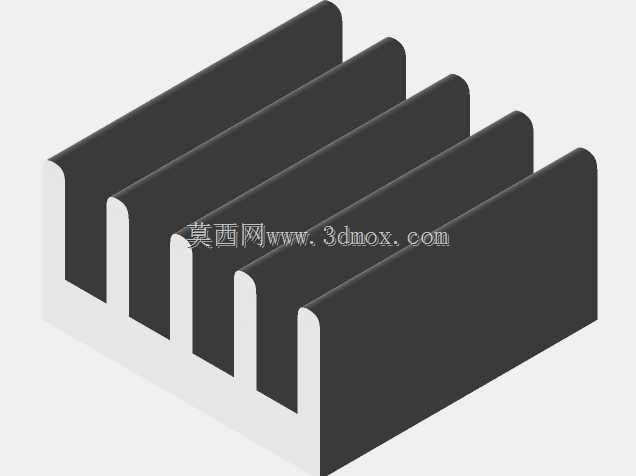

这套散热结构是专门针对Raspberry Pi 3B单板计算机开发的配套导热组件，在嵌入式开发、小型智能终端、边缘计算节点部署场景中，这类小尺寸散热件直接决定了设备长时间高负载运行的稳定性。很多做小型工控项目的工程师都遇到过树莓派满负荷运行时核心温度过高导致的降频问题，尤其是在密闭外壳内、夏季高温环境或者连续跑视频编解码、数据采集任务时，没有合适的散热很容易出现性能波动甚至死机。这套三片式的设计刚好对应树莓派3B板上三个主要发热源：主处理芯片、内存颗粒以及电源管理芯片，不同位置的散热件采用了差异化的材质和结构设计，没有做统一的一刀切方案。主芯片位置的散热件采用纯铜基材，铜的导热系数远高于铝合金，能够快速把核心处聚集的热量导出，表面做了平整化处理，安装时配合导热硅脂或者导热贴可以尽可能降低接触热阻，避免空气间隙影响导热效率。另外两个发热位置的散热件采用铝合金材质，在满足散热需求的前提下控制整体重量，不会因为散热件过重给PCB板带来额外的应力，长期使用也不会出现板载元件被压脱焊的风险。尺寸设计上严格匹配板上元件的安装边界，三个散热件的长宽高分别对应不同元件的外围尺寸，不会干涉周边的插针、接口以及外壳安装柱，不管是用在开放式机架还是配套定制外壳里，都不会出现装配冲突。鳍片的排布方向也做了优化，顺着设备内部自然对流的气流方向布置，不需要额外加装风扇就能形成顺畅的散热风道，被动散热就能满足绝大多数常规工况的散热需求，完全避免了风扇带来的噪音和积灰问题。设计时还考虑了安装的便捷性，每个散热件的底面都做了公差控制，平整度足够，用户只需要撕掉导热贴的背胶对准位置按压就能完成固定，不需要额外的卡扣或者螺丝固定，不会对PCB板造成钻孔或者挤压损伤。对于做嵌入式项目结构设计的工程师来说，这类成熟的散热结构可以直接参考复用，不需要再从零开始计算散热面积、匹配材质、校核安装尺寸，能大幅缩短小型智能硬件的开发周期，尤其是在小批量原型验证阶段，这类经过实际工况验证的散热方案可靠性远高于临时设计的简易结构。
