DN200法兰式暗杆软密封闸阀结构

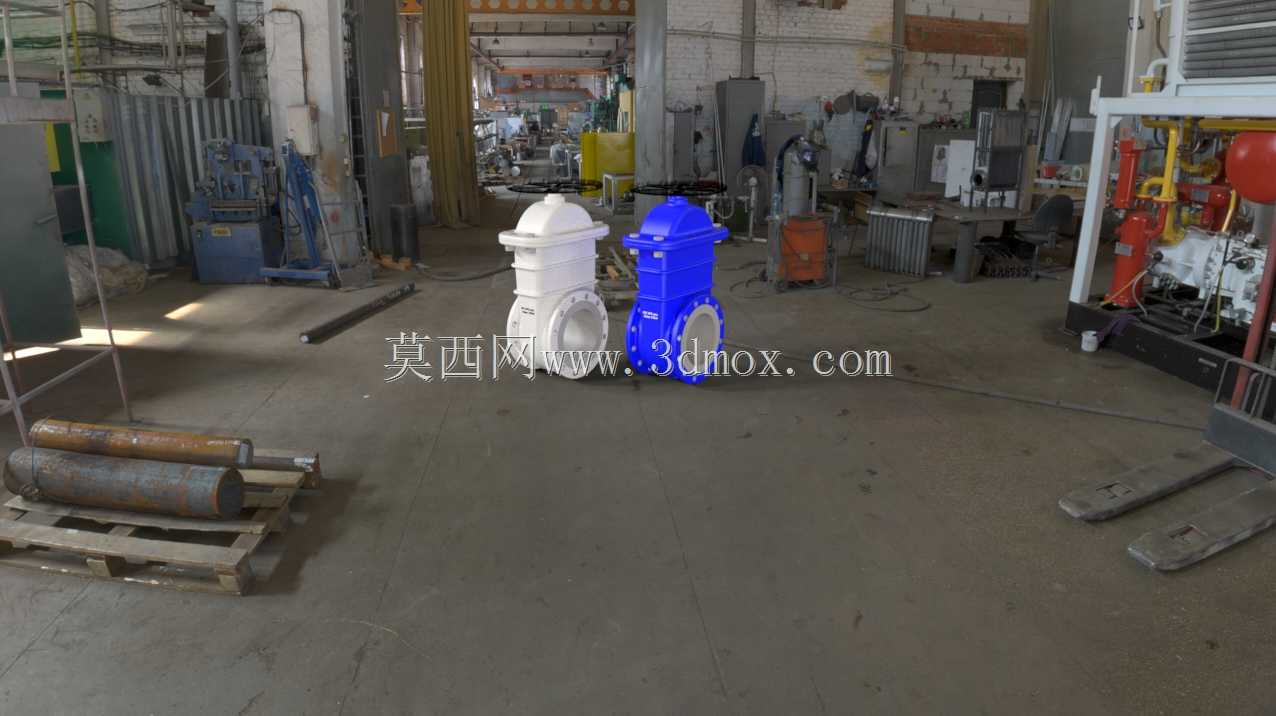

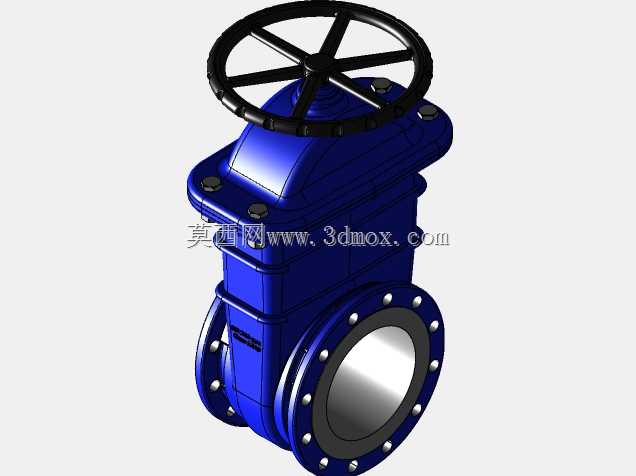

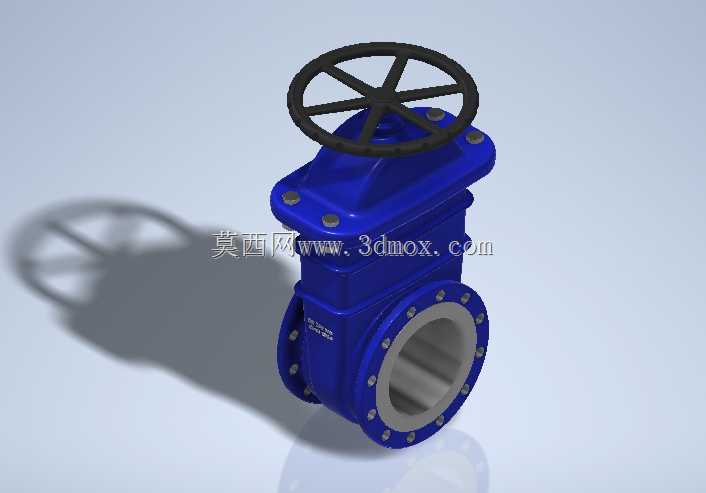

市政供水主干管、二次供水分区管网、工业循环水系统的管路截断作业中，DN200口径的暗杆软密封闸阀是应用频次极高的管路控制部件，这类闸阀的核心作用是在管路检修、工况切换时实现介质的完全截断，相比同口径蝶阀，其密封可靠性更高，流阻更小，适合长期处于全开或全关状态的管路节点，不适合做节流调节使用，避免密封面长期受介质冲蚀出现泄漏。从结构设计来看，该闸阀采用暗杆结构，阀杆仅做旋转运动不做升降动作，手轮操作时的整体高度不会发生变化，对于安装空间竖向高度受限的地下管井、管廊夹层场景，这种结构能有效压缩设备竖向安装边界，避免阀杆伸出过长带来的操作干涉、防护难度大的问题。阀体采用球墨铸铁材质整体铸造，流道做了全通径设计，介质过流时没有缩径结构，流阻系数与同口径直管段接近，不会造成明显的压力损失，也不容易在阀腔内部积存杂物，降低卡涩故障的概率。连接端采用法兰式结构，法兰密封面为凸面形式，螺栓孔沿法兰圆周均匀分布，安装时可与同压力等级的标准法兰直接配对，适配常规的橡胶垫片或金属缠绕垫片密封，现场安装时不需要额外加工连接接口，能大幅缩短管路施工周期。软密封闸板整体包覆橡胶材质，关闭时橡胶密封面可完全贴合阀体密封座，即使密封面附着少量泥沙、焊渣等细小杂物，橡胶层也能产生一定的形变补偿，实现零泄漏截断，相比传统硬密封闸阀，对管路介质清洁度的适应能力更强，更适合给排水这类介质中可能含有少量杂质的工况。手轮采用轮辐式结构，操作时受力均匀，常规工况下不需要额外加装加力杆即可完成启闭操作，阀杆螺母采用耐磨铜合金材质，长期操作的磨损量小，能有效延长设备的整体使用寿命。建模过程中严格遵循通用管路阀门的安装尺寸规范，法兰外径、螺栓孔中心距、螺栓孔直径、阀体结构长度、手轮操作直径等关键安装边界尺寸均与行业常用规格保持一致，可直接用于管路系统的装配干涉检查、支吊架载荷计算、安装空间预留校核等设计环节，也可作为给排水设备选型阶段的可视化参考模型，帮助设计人员直观判断阀门与周边管路、设备的位置匹配度，避免现场安装时出现尺寸冲突。
