树莓派用双18650迷你不间断供电装置

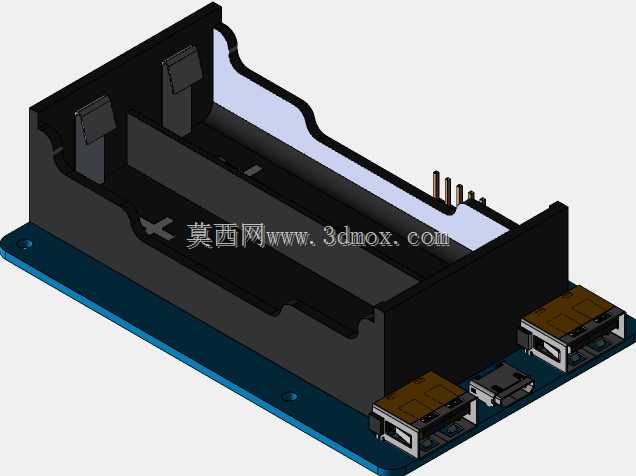

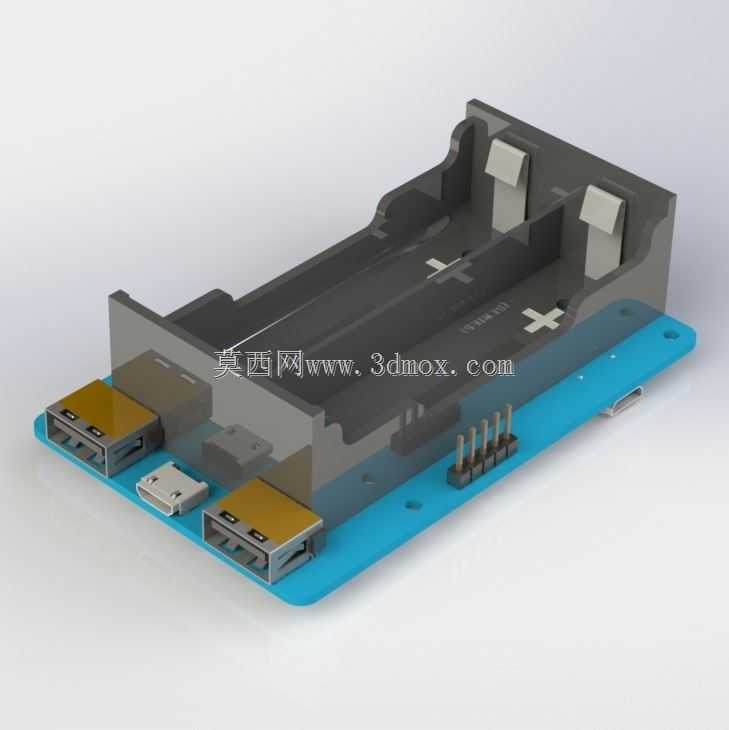

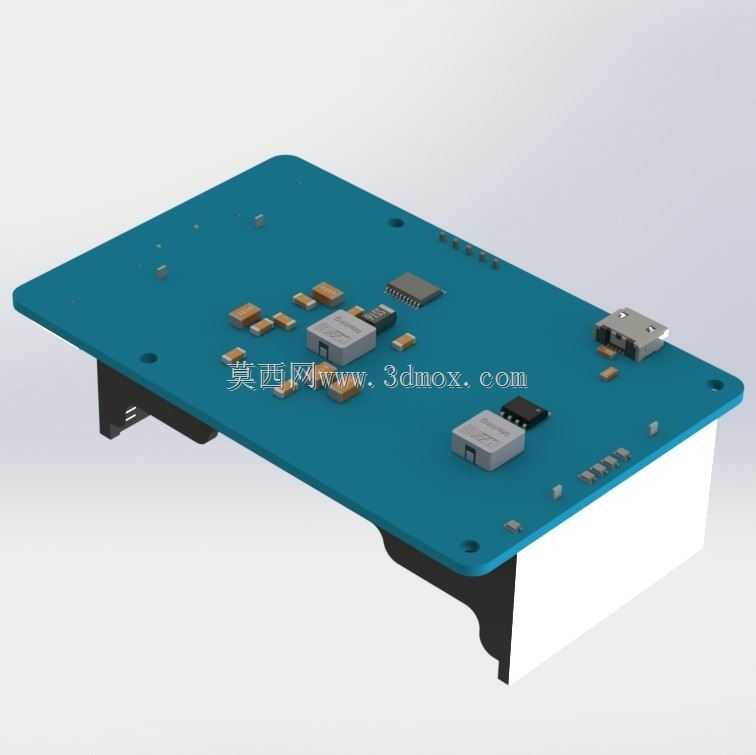

这款迷你供电装置主要面向嵌入式单板计算机的户外部署、临时调试、断电续传场景设计，可直接为树莓派类低功耗单板提供稳定的后备供电支持，避免外接电源意外断开时设备突然掉电导致的存储损坏、数据丢失问题。整体结构采用上下分层布局，底层为蓝色PCB载板，上层为注塑成型的电池仓结构，电池仓内设置两个独立的18650电芯安装位，仓内对应正负极位置设计有凸起的定位挡块，可防止电芯装反时接触电极，同时约束电芯在仓内的横向窜动，避免运输或移动过程中电芯移位导致的接触不良。载板上集成了两路USB-A输出接口、一路Micro USB充电输入接口，侧边预留排针扩展位，可直接对接树莓派的GPIO引脚实现供电状态的信号反馈，无需额外外接接线。设计过程中优先考虑了紧凑安装需求，电池仓侧壁做了减薄处理，在保证结构强度的前提下尽可能压缩整体厚度，载板上的安装孔位对应常见树莓派外壳的固定孔距，可直接叠加固定在树莓派主板下方，不需要额外设计转接支架。电极接触片采用弹片式结构，可适配不同厂家生产的18650电芯尺寸公差，避免因电芯长度细微差异导致的接触压力不足问题。载板上的接口位置全部做了边缘避让，当装置与树莓派叠装时，所有外接接口都与树莓派自身的接口朝向保持一致，不会遮挡设备原有接口，方便现场布线。电池仓与载板之间采用卡扣加定位柱的连接方式，不需要额外螺丝固定，更换电芯时只需掰开卡扣即可取下仓盖，日常维护操作便捷。仓体内部对应电芯发热区域预留了微小的通风间隙，长时间充放电时可借助间隙形成空气对流，降低电芯积热风险。输出端的电路部分做了局部屏蔽处理，避免充放电过程中的纹波干扰影响树莓派的音频、无线通讯类外设的正常工作。整体安装边界完全覆盖双18650电芯的排布尺寸，突出载板的结构部分全部做了圆角处理，避免组装时划伤操作人员或损坏周边线材。
