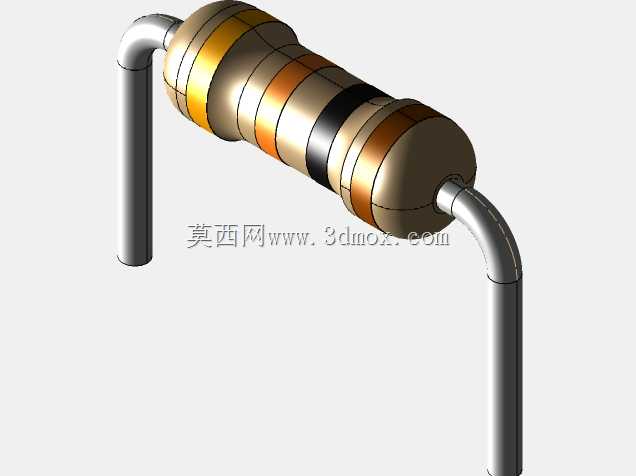

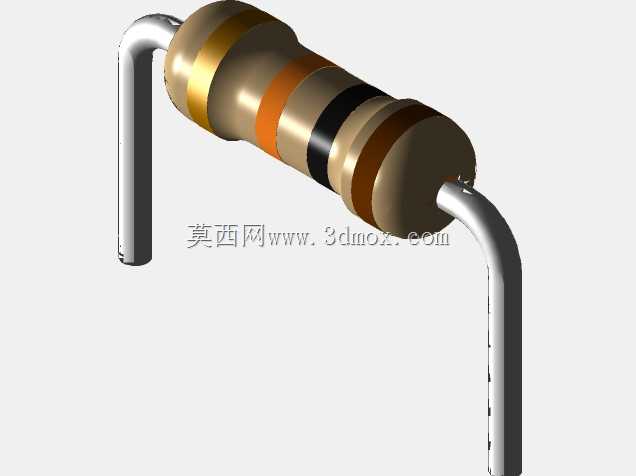

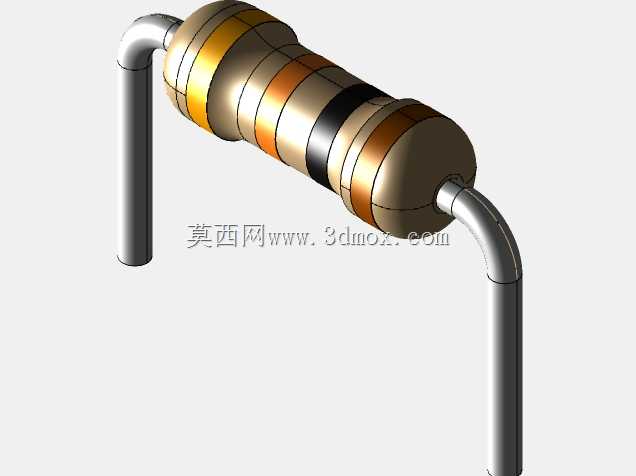

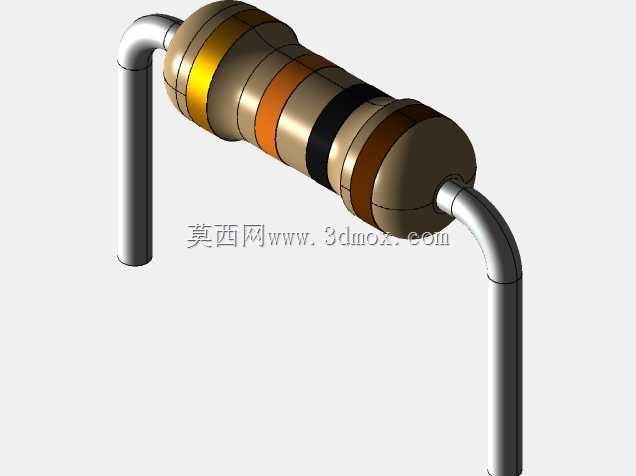

弯引脚色环圆柱电阻器三维结构

在消费电子、工业控制板卡、电源模块的通孔插装工艺场景中，这类弯引脚圆柱电阻是板级电路最常用的被动元件之一，主要承担电路限流、分压、阻抗匹配、负载模拟等核心功能，是分立元件电路中用量最大的基础器件。不同于贴片电阻的表贴安装形式，这款弯引脚电阻采用轴向引出后弯折成型的引脚结构，适配波峰焊、手工焊等多种通孔焊接工艺，在大电流、高耐压的电路节点中，相比同规格贴片元件具备更好的散热能力与抗机械应力性能，能在设备长期振动、温度循环的工况下保持焊点可靠性，避免引脚脱焊、本体开裂等失效问题。设计这款元件的三维结构时，首先要明确板级安装的边界约束：引脚间距设定为9mm，刚好匹配通用PCB板上标准2.54mm网格的4格孔距，无需额外调整孔位即可直接适配常规通用板、洞洞板的安装需求；本体长度6.25mm、直径2.25mm，安装后本体距离板面的高度控制在2.25mm，既预留了焊锡爬升的空间，也避免本体过高影响上层板卡或者结构件的装配，不会和周边的电容、接插件等元件产生空间干涉。建模过程中需要重点还原色环标识的位置与宽度比例，不同宽度、不同颜色的色环对应电阻的阻值、精度、温度系数参数，结构建模时还原色环的排布，能让整机BOM可视化校验时快速识别元件参数，避免生产过程中错料。引脚部分采用弯折圆弧过渡设计，没有直角应力集中点，在插件时引脚可以顺利穿过PCB孔位，同时在设备受外力冲击时，弯折段可以吸收形变应力，避免应力传递到电阻本体陶瓷基体导致碎裂。这类电阻的应用覆盖从低压消费类电子产品到高压工业电源的各类场景，建模时还原真实的引脚弯折角度、本体尺寸公差，可以直接用于PCB板的3D布局校验，在结构设计阶段就能排查元件和壳体、散热片、加强筋的干涉问题，不需要等到打样阶段再反复调整孔位与元件布局，能大幅缩短板卡开发的迭代周期。对于需要做设备整机数字孪生的场景，精准的电阻三维模型也能让虚拟样机的元件排布和真实产品完全一致，方便后续做维修仿真、装配工艺模拟时的元件识别与路径规划。
