钣金结构CPU机箱壳体三维设计

项目分类:3D模型 发布时间:2021-08-28 ID:248117
  • 钣金结构CPU机箱壳体三维设计
  • 钣金结构CPU机箱壳体三维设计
  • 钣金结构CPU机箱壳体三维设计
  • 钣金结构CPU机箱壳体三维设计
  • 钣金结构CPU机箱壳体三维设计
  • 钣金结构CPU机箱壳体三维设计

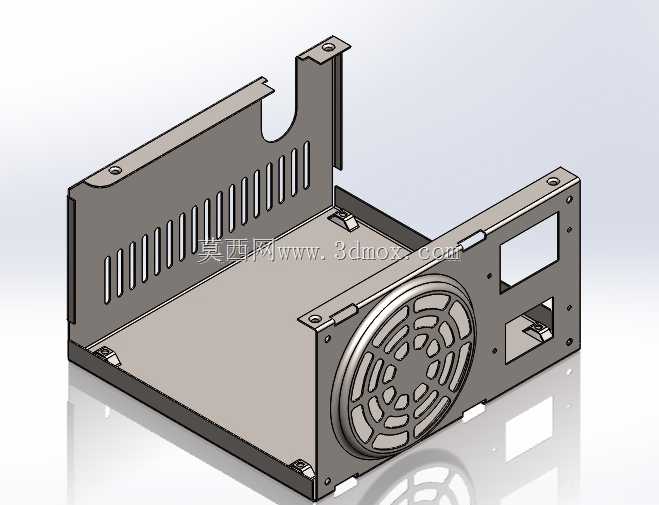

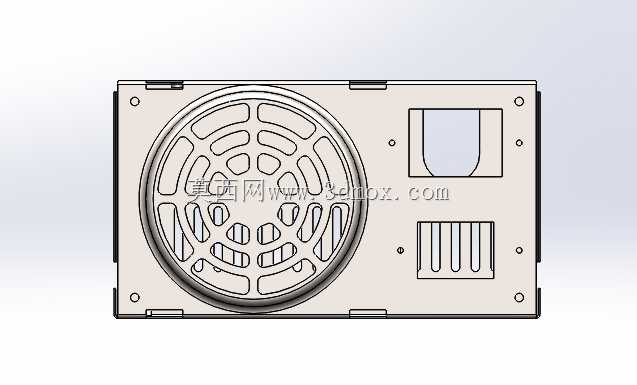

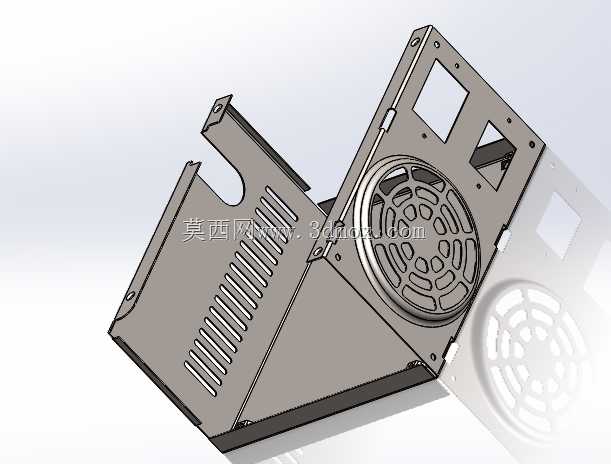

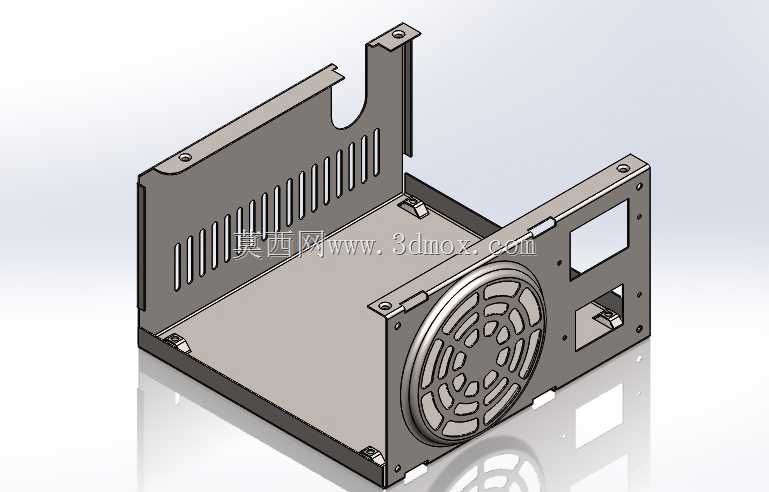

该钣金结构机箱是台式计算机硬件承载的核心结构件,日常应用场景覆盖商用台式主机、工业控制计算机、小型嵌入式工控设备等领域,主要作用是为CPU、主板、存储设备、供电模块等核心电子元器件提供稳定的安装载体,同时兼顾电磁屏蔽、散热导流、硬件防护的多重作用。从结构设计逻辑来看,整体采用一体折弯结合局部拼接的钣金工艺思路,主体板材选用常规冷轧钢板,在保证结构刚性的前提下控制整体重量,避免过度冗余的材料增加整机负载。机箱侧板预留的长条形通风栅格,是结合内部风道走向设计的进风通道,栅格的开孔宽度经过尺寸校核,既保证足够的通风面积降低风阻,又能避免大尺寸异物进入机箱内部触碰带电元器件造成短路风险。前面板集成的风扇安装位,匹配标准80mm/90mm规格的轴流散热风扇,安装孔位采用翻边冲孔工艺,不需要额外焊接螺母,直接用标准自攻螺丝即可完成风扇固定,装配效率更高,同时翻边结构也能强化开孔处的板材强度,避免长期震动导致孔位变形。机箱内部的底板预留了主板安装的凸包定位柱,定位柱的高度经过精确计算,保证主板安装后与底板之间留有足够的走线空间,避免主板背面焊点直接接触金属底板造成接地短路。后部的开孔区域分别对应IO接口挡板、扩展卡插槽、供电接口的安装位置,每个开孔的边界尺寸都严格匹配对应硬件的安装规范,公差控制在钣金加工常规的±0.1mm范围内,保证标准配件可以直接适配不需要二次修配。侧边的折弯翻边结构,一方面是提升整体壳体的抗扭刚性,避免钣金件在搬运、装配过程中出现形变,另一方面翻边上预留的固定孔位,用于和机箱盖板、内部支架进行锁附连接,所有孔位的位置度都经过装配校验,不会出现孔位错位导致无法装配的问题。在安装边界设计上,整体外形尺寸适配常规MATX规格主板的安装需求,内部空间预留了足够的CPU散热器高度冗余,支持高度不超过120mm的风冷散热器安装,同时存储设备的安装位可以兼容2.5英寸固态硬盘与3.5英寸机械硬盘的固定,不需要额外加装转换支架。整体结构没有多余的装饰性设计,所有结构特征都服务于功能需求,钣金折弯的圆角半径匹配常规钣金加工的最小折弯半径,不需要特殊定制模具即可完成加工,有效降低生产制造成本,适合批量加工生产。
