带安装孔位红色可扩展性能板结构设计

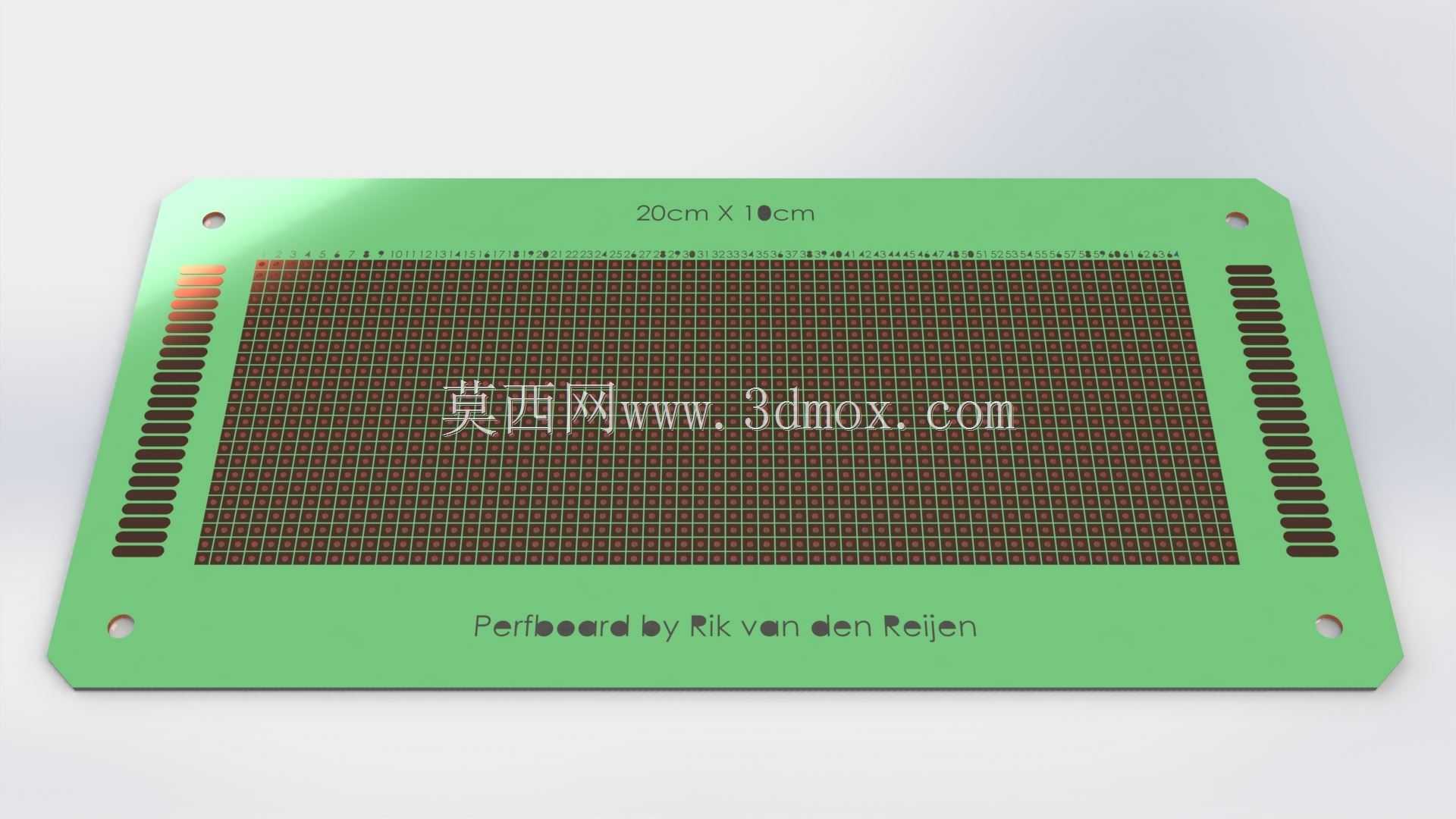

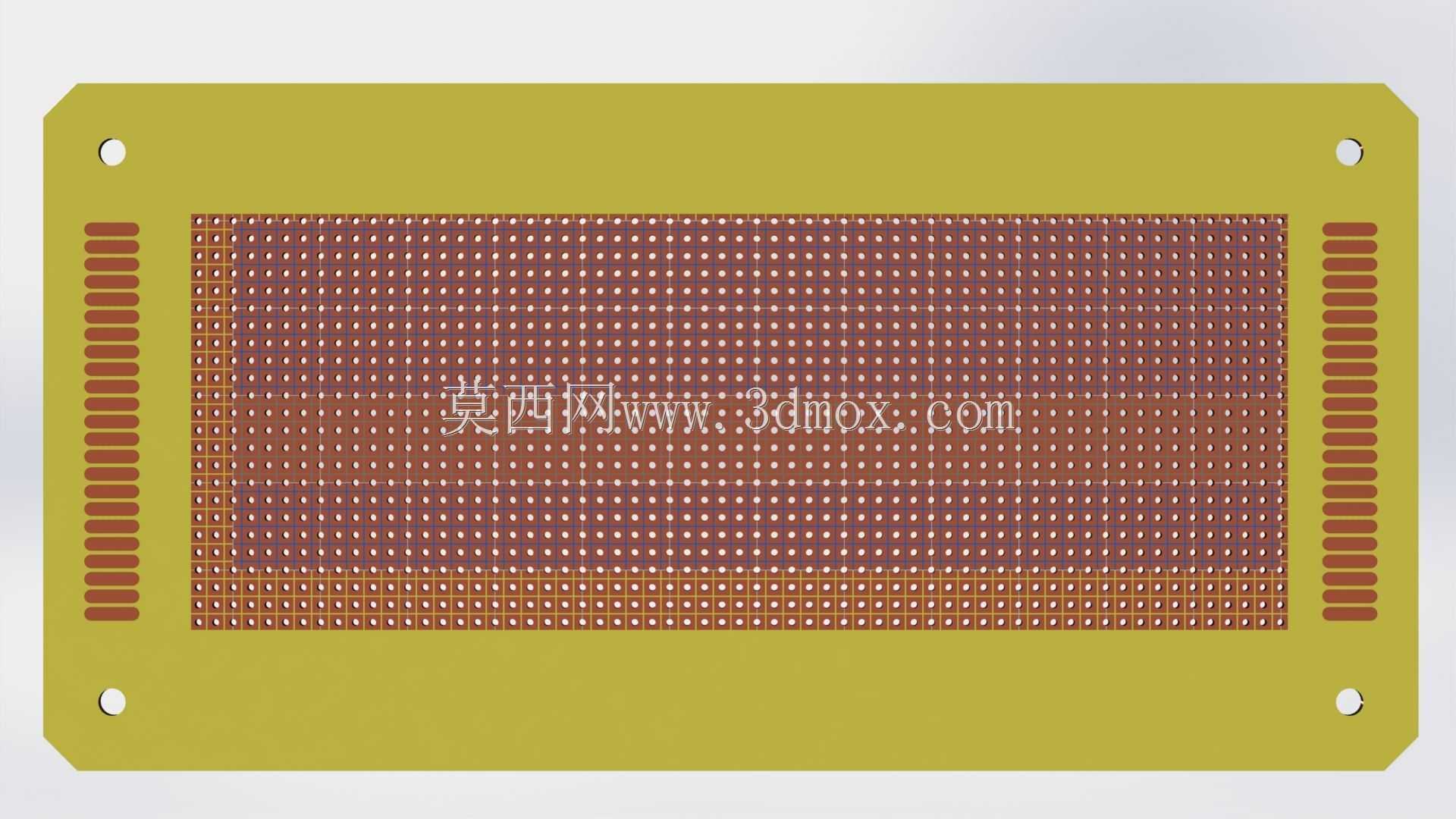

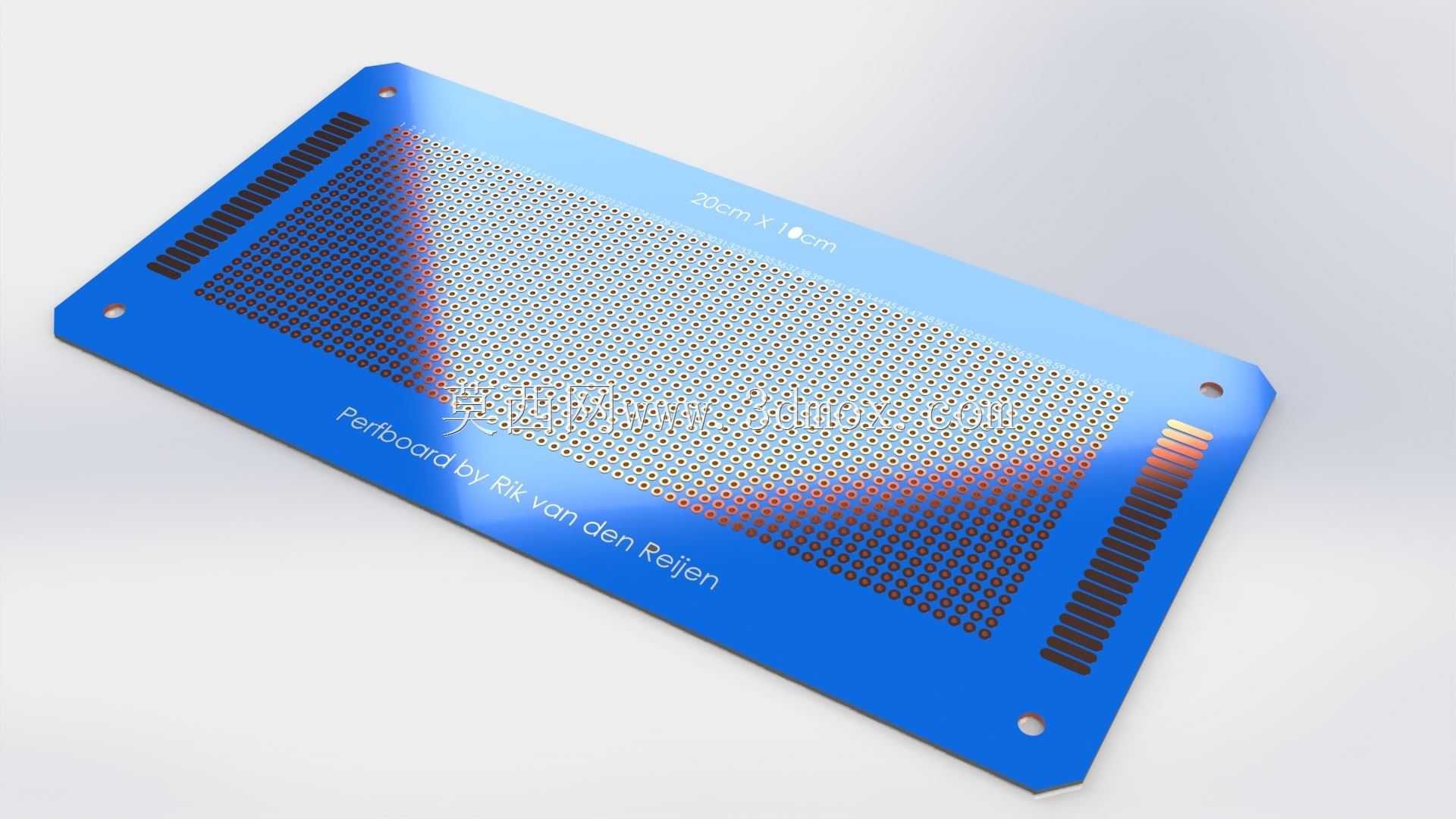

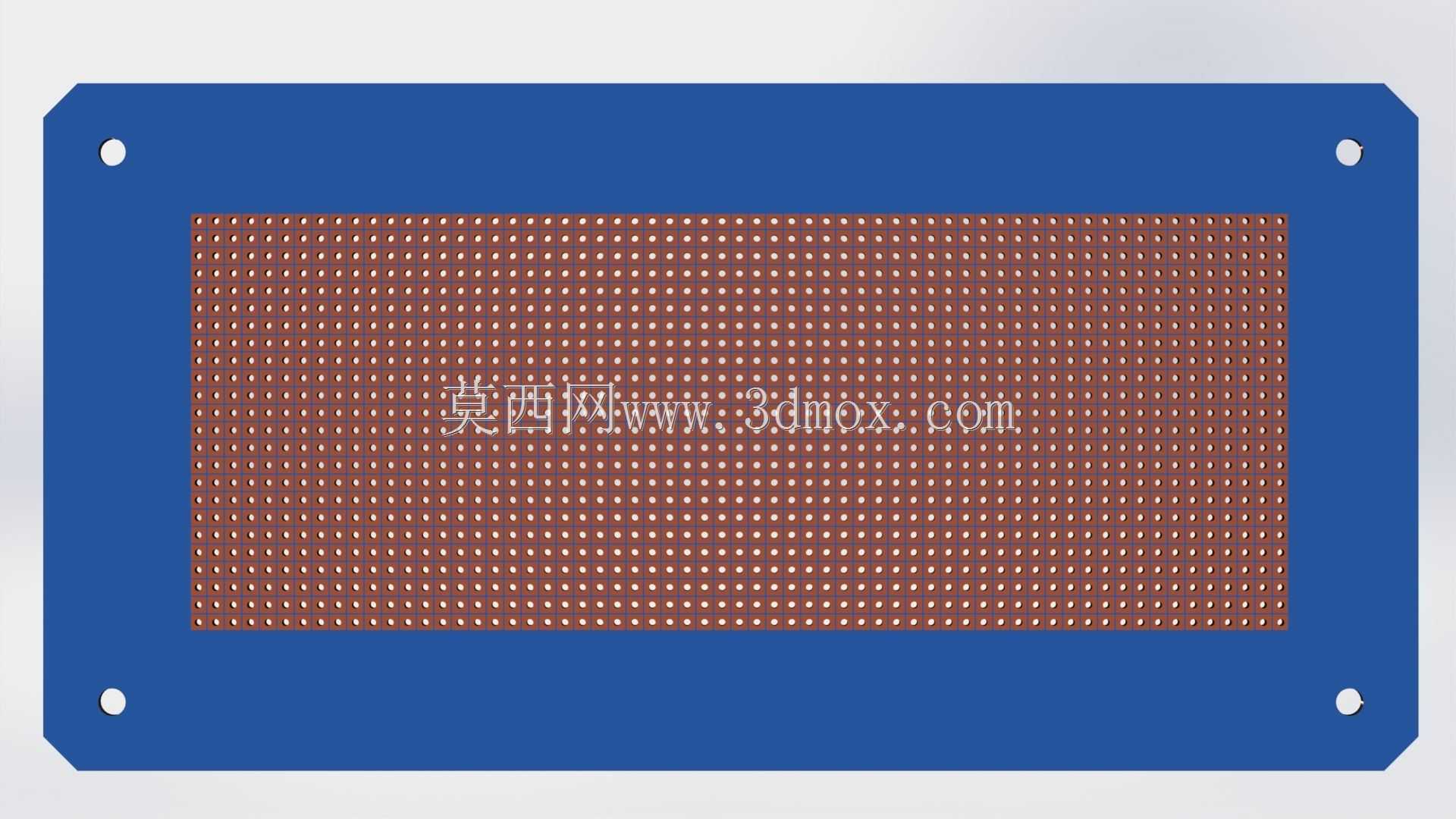

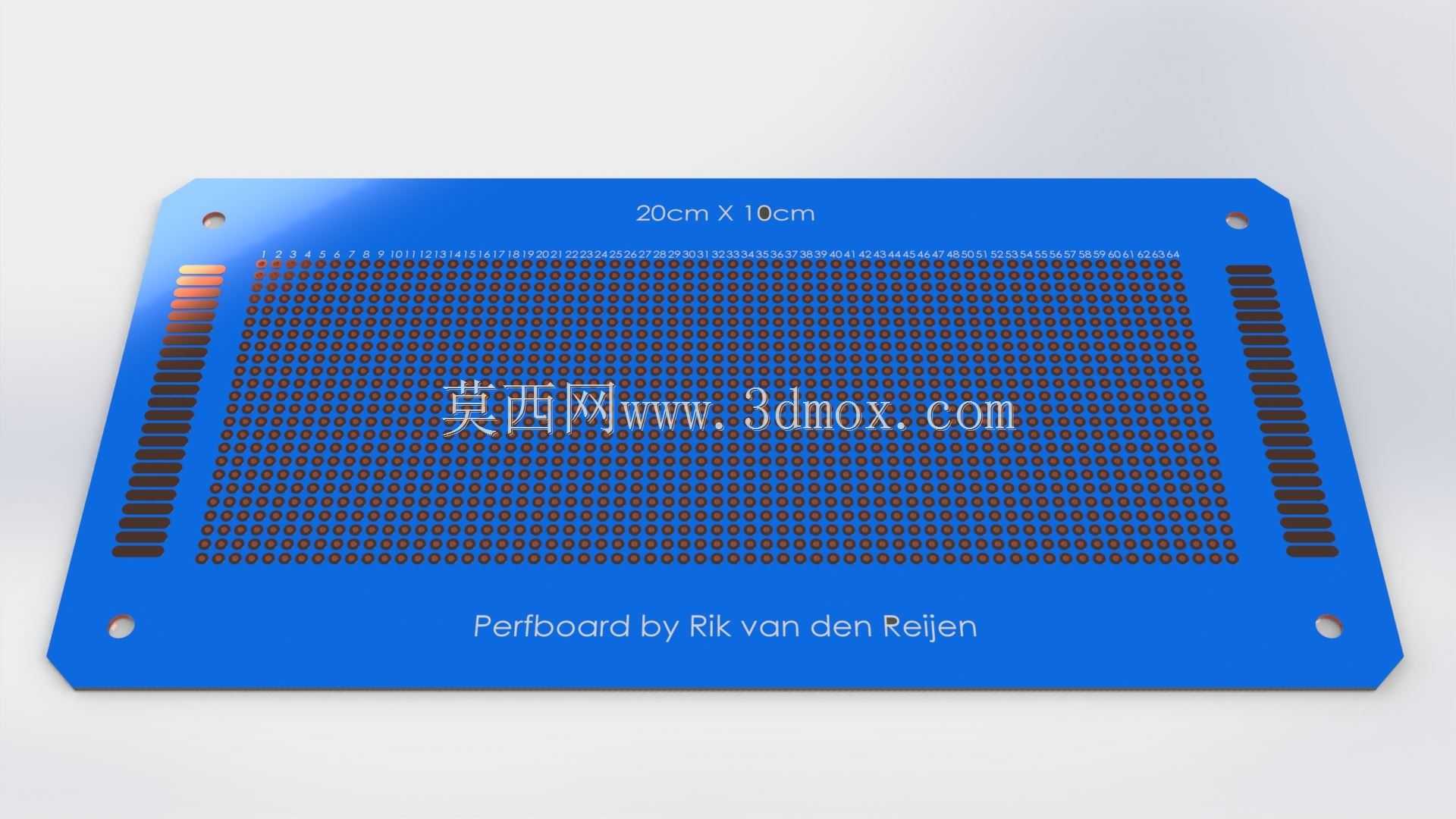

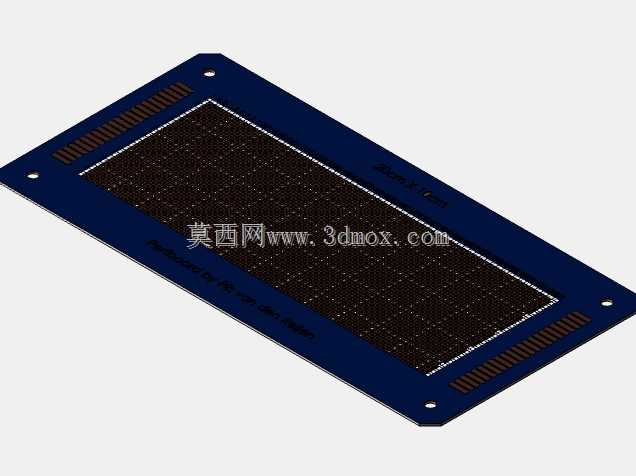

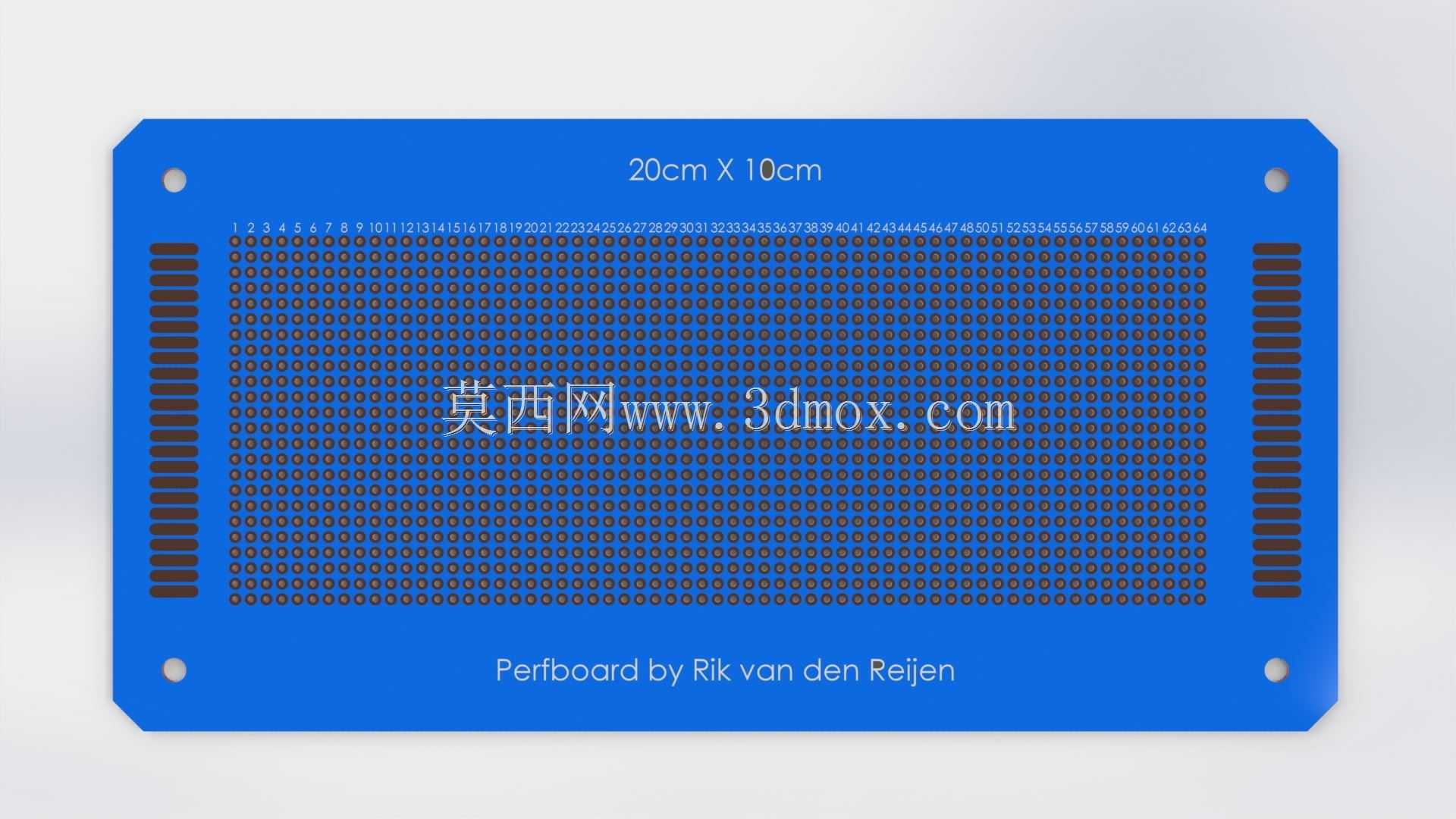

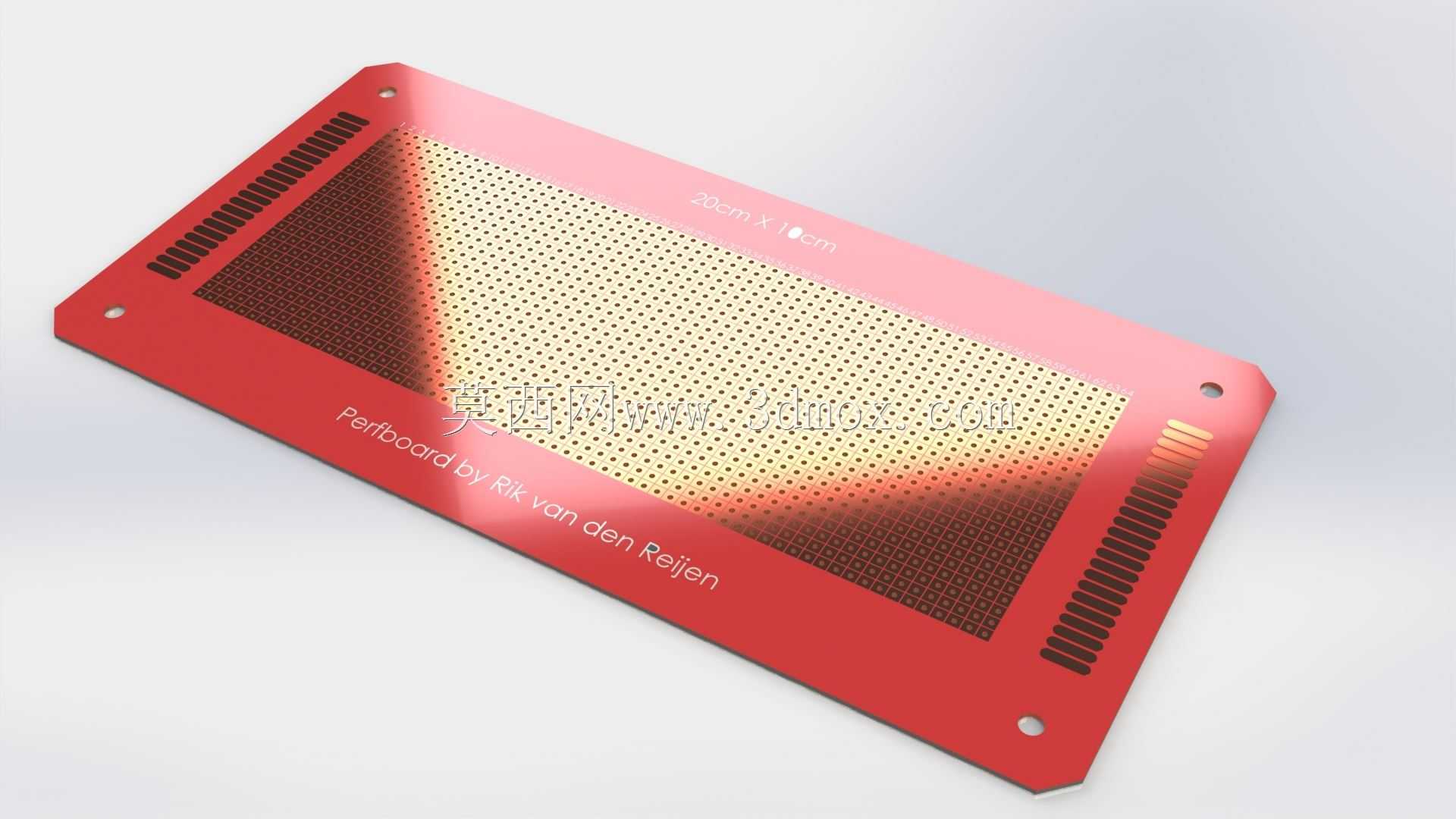

这款可扩展性能板的设计初衷，是为电子原型搭建、小批量电路验证场景提供可灵活调整的载体，区别于传统固定规格的洞洞板，它通过参数化的结构逻辑实现尺寸的按需调整，能适配从桌面级实验装置到小型设备内置功能模块的不同安装需求。从结构设计层面看，板体四角预留的标准安装孔位，匹配通用M3规格紧固件的安装边界，孔位到板边的距离严格遵循通用机箱、安装支架的孔距规范，无需额外加工转接件即可直接固定在标准型材框架、设备内壁安装位上，板体边缘做了均匀的倒角处理，既避免安装过程中锐边划伤操作人员，也能减少板体边角受外力碰撞时出现崩裂的概率。板体表面的孔阵采用等间距排布逻辑，孔距兼容常规直插元件、贴片元件转接板的引脚间距，两侧预留的长条状开槽区域，可用于走线固定、散热通风或是加装侧边连接排，实现多块性能板的拼接扩展，满足不同规模的电路搭建需求。设计过程中充分考虑了不同使用场景的适配性，板体的整体厚度控制在兼顾结构强度与轻量化的区间，既可以作为独立的实验载体平放在工作台面使用，也可以通过侧边的连接结构垂直安装在设备内部，节省舱内安装空间。板体表面的标识区域预留了字符刻印位置，可根据实际使用需求标注端口定义、模块编号，方便后期调试与维护。从功能特性上看，这款性能板支持自定义孔阵密度调整，针对大电流元件的安装场景，可局部调整铜箔覆盖区域的尺寸，提升载流能力，针对高频信号线路的搭建需求，可调整孔位间距预留屏蔽层安装位置，减少信号干扰。板体的基材选用耐高温的绝缘材质，适配波峰焊、手工焊接的加工温度要求，焊接过程中不会出现基材变形、孔位移位的问题，表面的阻焊层做了哑光处理，减少强光环境下的反光，方便操作人员观察焊点状态。在实际应用中，这类可扩展性能板既可以用于高校电子实验室的学生原型验证，减少定制PCB的打样周期与成本，也可以用于工业设备的小批量功能改制，快速搭建临时功能模块验证方案可行性，还能作为嵌入式开发项目的载体，根据不同的功能需求扩展对应的接口模块，无需重新设计整块电路板。设计时还考虑了重复使用的需求，板体孔位做了金属化包边处理，多次拆焊元件后也不会出现孔位铜箔脱落的问题，板体整体的抗形变能力经过结构校核，在常规的装夹、焊接操作下不会出现翘曲变形，保证元件安装的平整度。
