摩托车管式主承载车架结构三维设计

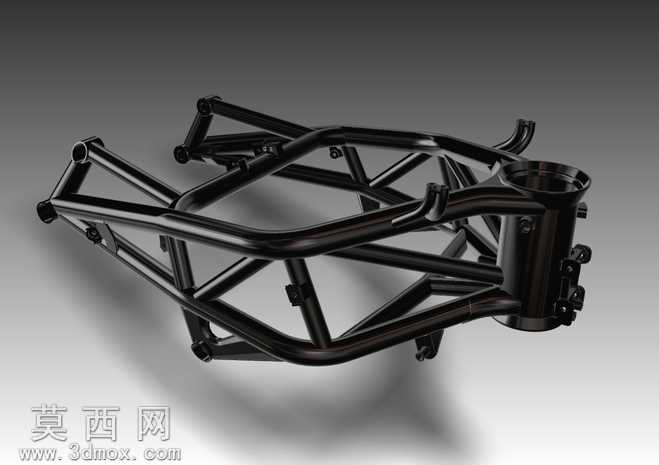

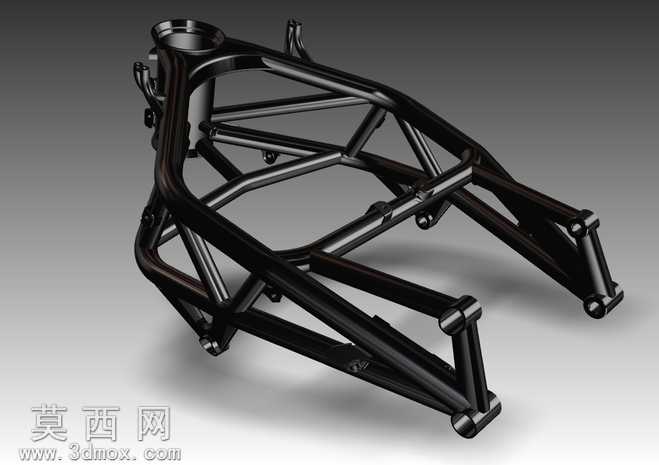

本作品为摩托车核心承载主框架结构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循管式车架的力学传递逻辑，对每一处管材的衔接节点、安装支座、定位接口都做了精准的几何还原。建模初期先梳理车架的受力路径：从车头转向立管位置出发，通过多组不同管径的合金管材向车尾方向延伸，搭建出菱形交叉的桁架式主体结构，管材之间的相贯线处理完全匹配实际焊接工艺的衔接形态，没有出现几何错位或曲面破面的问题。渲染阶段采用高反光金属黑漆材质，模拟量产摩托车架经过电泳喷涂后的表面质感，材质参数调整中加入了细微的金属颗粒纹理，避免纯黑材质的塑料感，场景布光采用多组柔光光源从不同角度照射，清晰呈现管材的圆柱曲面轮廓与交叉焊接位置的结构细节，同时通过阴影层次强化框架的空间立体感，让整体结构的前后层级关系一目了然。结构设计上，该主框架预留了全部核心部件的安装接口：车头位置的转向立管做了加厚处理，匹配转向轴承的安装尺寸；中部位置设置了发动机悬挂的多组固定支座，支座位置的加强筋结构完全还原实车的强化设计，避免动力总成安装后出现应力集中；车尾延伸段的管材排布兼顾了后座、尾部覆盖件的安装定位，同时通过斜向支撑管提升尾部的抗扭性能；底部的管材弯折弧度经过优化，既保证了离地间隙要求，也能在碰撞时通过合理形变吸收冲击能量。整个框架的管材排布遵循轻量化与高刚性平衡的设计思路，交叉斜管的角度经过反复调整，在减少整体耗材用量的同时，最大化提升车架的抗扭刚度与抗弯强度，所有衔接位置的圆角处理都匹配实际焊接工艺的打磨要求，不存在尖锐棱角，既符合生产加工的工艺逻辑，也能有效降低应力集中带来的结构断裂风险，完整还原了管式摩托车主框架的真实结构特征与设计逻辑。
