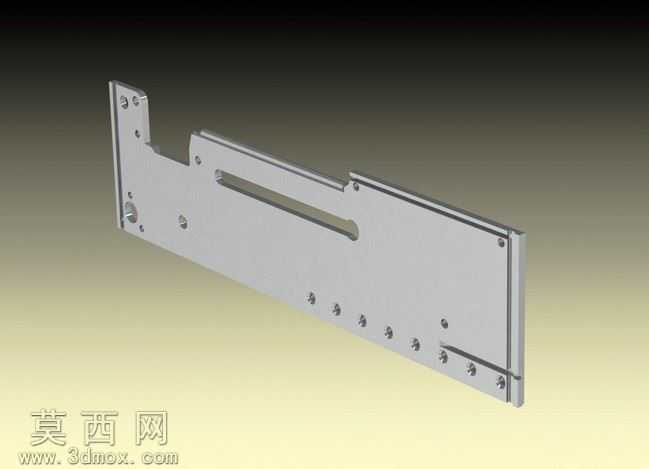

勃朗宁M1919机枪右侧板结构三维设计

本作品为勃朗宁M1919机枪右侧板的三维结构设计，建模过程依托三维参数化设计软件完成，全程遵循枪械零件的实际尺寸规范与装配逻辑开展设计。建模初始阶段首先梳理右侧板的功能定位，该零件作为机枪机匣的核心承载侧板，需要承担枪机组件导向、内部零件限位、外部构件连接的多重作用，因此首先绘制整体轮廓草图，以实际枪械测绘尺寸为基准，确定板材的整体长宽比例与不规则外形边界，通过拉伸特征生成基础板材实体，板材厚度严格匹配实物的钢板厚度参数，保证基础结构的强度冗余符合枪械使用要求。在细节结构处理上，首先完成长条形导向槽的特征构建，该槽为枪机往复运动提供滑动导向，建模时严格控制槽体的宽度、深度与边缘倒角参数，槽体两端做圆弧过渡处理，避免应力集中导致的零件形变，同时保证枪机滑动过程无卡滞风险。随后完成各类安装孔位的排布设计，按照不同连接零件的装配需求，区分通孔、螺纹孔、定位销孔的不同尺寸与深度参数，孔位排布严格对齐机匣内部各组件的安装坐标，其中端部的大尺寸定位孔用于与机匣主体的销轴连接，保证侧板与机匣主体的装配同轴度，沿板材边缘排布的小孔用于固定机匣盖板、挡壳板等附属零件，孔位边缘均做倒角处理，既去除加工毛刺，也能在装配时起到导向作用。材质设置上为该零件赋予枪械常用的冷轧钢材质，调整材质参数还原钢材的哑光金属质感，表面做氧化发黑的表面处理效果，还原真实枪械零件的外观特征，渲染阶段调整光照角度，突出板材的平面度特征与各孔位、槽体的结构层次，清晰展示各结构的位置关系。设计过程中充分考虑零件的加工工艺性，所有特征均采用冲压、铣削可实现的结构设计，避免出现无法加工的倒扣或薄壁脆弱结构，各转角处的圆角参数匹配常规机加工的刀具半径，在保证结构强度的同时降低加工难度。整体模型完整还原了勃朗宁M1919机枪右侧板的全部结构特征，各部分尺寸比例协调，装配基准清晰，可用于枪械结构教学、机械装配演示、相关零件的二次开发设计等场景，模型的结构精度满足装配干涉检查、运动仿真的使用需求，能够直观展示该侧板在整枪结构中的承载与连接作用。
