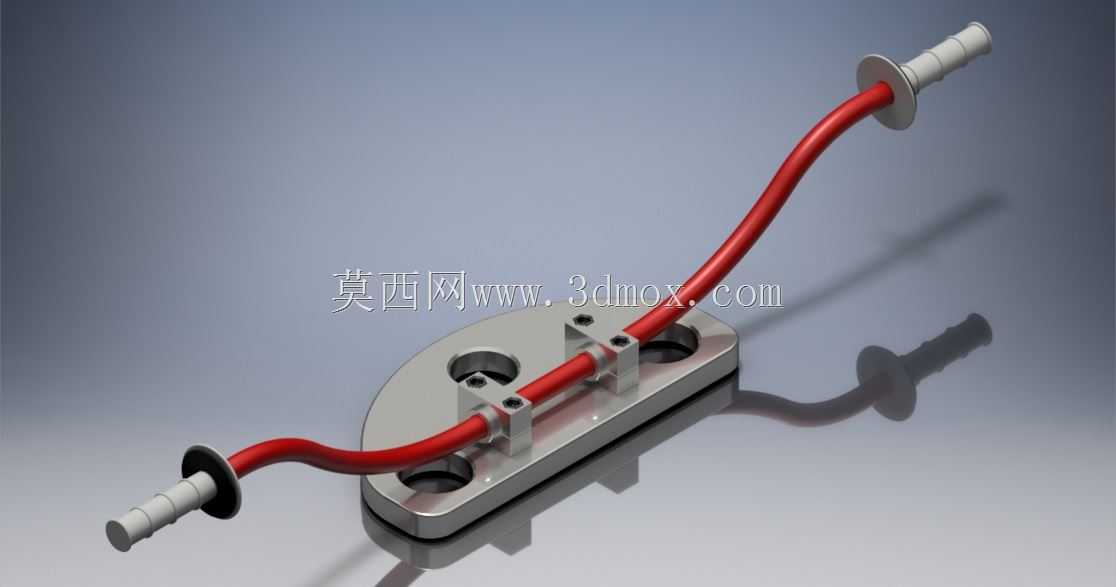

带安装底座的弯管式操作把手结构

这类弯管式操作把手常应用在需要手动启闭、调节的工业设备舱门、小型工装夹具、流体控制阀体旁侧，作为人工施力的直接接触部件，承担传递操作力矩、定位操作位的作用，部分场景下也会作为设备检修口的快开操作件，适配需要频繁开合、且操作行程存在空间避让需求的工位。从结构设计来看，主体采用弧形弯管作为受力传力段，相比直杆式把手，弧形结构能更好适配设备表面的凸起结构，避免操作时手部与设备外壳发生磕碰，两端的柱状握持段做了阶梯式防滑结构，表面的环形凸棱能增大手部握持时的摩擦力，即使操作人员佩戴劳保手套操作，也能稳定施力不会打滑。中间的安装底座采用腰型安装板设计，板上预留四个沉头安装孔，沉孔结构能让安装螺栓的头部完全没入板件表面，不会突出刮蹭操作人员手部，同时腰型的板件轮廓能适配不同安装面的弧度，不管是平面安装还是小幅弧面安装，都能保证底座与安装面贴合紧密，不会出现安装后翘曲、受力晃动的问题。弯管与底座之间通过两个分体式管夹固定，管夹采用螺栓锁紧结构，安装时可以先调整弯管的朝向角度，适配不同操作方向的需求，确认角度后再锁紧螺栓完成固定，相比焊接式的固定结构，这种可调节的管夹结构能降低现场安装的对位精度要求，后期维护时如果弯管出现磕碰变形，也可以单独更换弯管段，不需要整体更换整个把手组件。安装边界上，底座的安装孔距适配常规的M6沉头螺栓，安装面需要预留至少与底座轮廓等大的平整区域，弯管的弧形抬升高度能让握持段与安装面之间留出足够的握持空间，成年人手部佩戴手套也能顺利穿入握持，两端的握持段长度适配四指握持的尺寸范围，施力时力臂长度足够，不需要使用过大的力就能完成操作动作。设计时还在弯管与握持段的衔接位置加装了圆形挡片，一方面能限制手部握持时的滑动范围，避免操作时手滑向弯管与底座的连接位置夹伤，另一方面也能作为装饰遮挡件，盖住弯管端部的加工毛刺，提升整体的外观整洁度。这类把手的受力设计经过校核，正常操作施力下弯管不会出现塑性变形，管夹的锁紧力能保证操作时弯管不会相对于底座转动，长期使用后也不会出现松动移位的问题，适配工业场景下高频次操作的使用需求。
