凸缘刚性法兰联轴器结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:250061
  • 凸缘刚性法兰联轴器结构设计

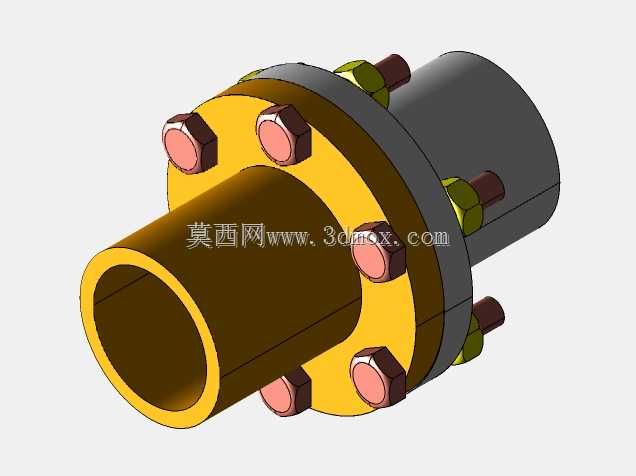

这类刚性法兰联轴器多用于对中精度要求较高、载荷平稳的轴系传动场景,常见于中小型水泵、常规输送机、普通机床主轴箱输出端等设备的轴间连接,核心作用是将两根轴沿轴向刚性固连,同步传递旋转扭矩,不具备补偿两轴相对偏移的能力,因此对安装时的轴系对中精度有明确要求。从结构设计逻辑来看,该联轴器采用两个带凸缘的半联轴器分别与两根待连接轴配合,半联轴器与轴的配合段采用通孔设计,可根据轴径公差选择过渡配合或过盈配合,配合段长度需覆盖轴头的有效安装长度,避免轴头伸出过长导致连接刚性不足。两个半联轴器的对接法兰盘沿圆周均匀分布螺栓通孔,采用受拉螺栓连接时,螺栓与孔之间预留间隙,依靠法兰接合面的摩擦力传递扭矩;若采用铰制孔螺栓连接,螺栓杆与孔壁采用过渡配合,直接通过螺栓的剪切与挤压传递扭矩,可传递的额定扭矩更大,适合中等载荷的传动工况。法兰盘外缘做了倒角处理,避免安装时锐边划伤操作人员,螺栓头部与螺母侧均设置了平垫圈,分散接合面的压应力,防止长期受载后法兰盘表面出现压溃变形。设计时需重点控制安装边界尺寸:半联轴器的轴孔直径需匹配常用轴径规格,法兰盘外径需预留足够的螺栓安装操作空间,确保扳手可以顺利完成螺栓的预紧操作,联轴器整体的轴向总长度不能超过轴系预留的安装间隙,避免装配后出现轴向顶死的问题。两个半联轴器的对接端面需保证较高的平面度与垂直度,端面与轴孔轴线的垂直度公差需控制在合理范围内,否则装配后会导致两轴出现偏角,运转时产生附加径向载荷,加剧轴承受损。这类联轴器没有缓冲减振元件,结构简单,制造成本低,维护时仅需定期检查螺栓预紧力即可,长期运转可靠性高,不适合频繁正反转、存在冲击载荷或是两轴对中难以保证的传动场景,选型时需根据传递扭矩、轴径、最高转速匹配对应规格,安装时需先将两个半联轴器分别热装或压装到对应轴头,调整轴系对中后再穿入螺栓,按对角顺序分次拧紧螺栓,保证法兰接合面受力均匀,避免出现局部间隙。
