汽车发动机点火系统火花塞结构设计

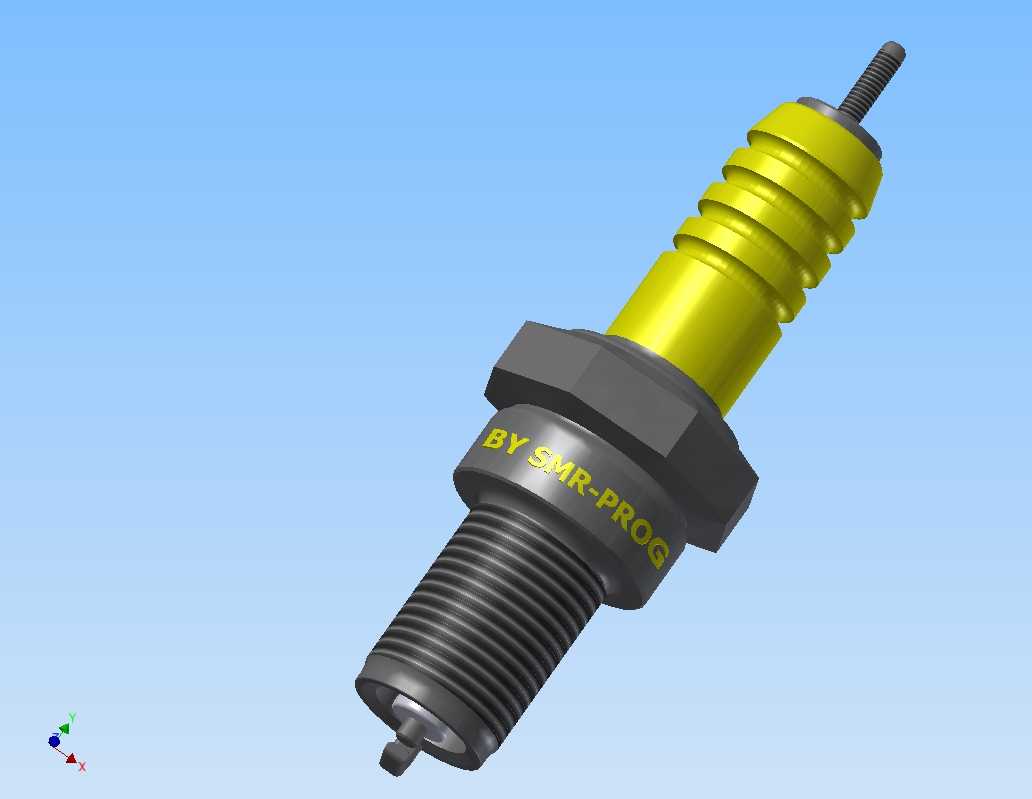

　　作为内燃机点火系统的核心执行部件，火花塞的结构设计直接决定了发动机的点火可靠性、燃烧效率与长期运行稳定性，在车用汽油机、小型通用动力机械、摩托车动力单元等场景中都是不可或缺的关键零件。这款火花塞的整体结构采用同轴分层设计思路，从顶端接线螺母开始，依次衔接金属螺杆、陶瓷绝缘主体、六角安装基座、螺纹壳体与侧电极、中心电极，各部件的同轴度公差控制在0.05mm以内，避免高压点火过程中出现沿面漏电、电场分布不均的问题。顶端的接线螺杆采用滚花防滑结构，能够与高压点火线的插接端子形成稳定的过盈配合，防止发动机运行过程中振动导致接线松脱，接触电阻控制在1kΩ以内，减少高压传输过程中的能量损耗。中间的陶瓷绝缘段采用多道伞棱结构设计，

　　一方面增加了绝缘件的表面爬电距离，在发动机舱高湿、多油污的使用环境下避免高压闪络，另一方面伞棱的凹凸结构也提升了陶瓷件与金属壳体之间的结合强度，承受发动机缸内高频爆震冲击时不会出现绝缘件松脱移位。六角安装基座采用标准对边尺寸设计，适配常用的火花塞套筒工具，安装时可以精准施加规定扭矩，避免扭矩过大导致螺纹滑牙、密封垫圈压溃，或是扭矩过小导致缸压泄漏、散热不良。下部的螺纹段采用公制细牙螺纹设计，螺纹精度满足6H级配合要求，能够与发动机缸盖的火花塞安装孔形成紧密配合，螺纹长度经过严格匹配，确保安装后电极端面恰好处于燃烧室的最佳点火位置，既不会因为伸入过长干涉气门运动、活塞上行轨迹，也不会因为伸入过短导致点火位置靠外，造成火焰传播距离变长、

　　燃烧不完全、积碳快速堆积的问题。电极部分采用中心电极与侧电极垂直对置的结构，电极间隙控制在0.7-0.9mm的合理区间，既能够保证高压电顺利击穿空气形成电火花，又不会因为间隙过大增加点火线圈的负载，长期使用过程中电极烧蚀速率均匀，可保证较长的维护周期。整个模型的结构细节还原了量产火花塞的所有装配特征，包括金属壳体与陶瓷绝缘件之间的铆压收口结构、密封垫圈的安装位置、电极端部的倒角处理，能够直接用于点火系统结构教学、发动机周边部件装配干涉检查、维修拆装模拟等场景，设计过程中充分考虑了不同排量发动机的安装边界，所有外部尺寸都符合行业通用的火花塞安装规范，可适配多数自然吸气与小排量涡轮增压汽油机的安装需求，建模时对各部件的配合公差做了合理预留，能够直接用于后续的工程出图、装配仿真与性能分析工作。
