汽车发动机连杆曲柄组合结构设计

项目分类:汽车 发布时间:2021-11-04 ID:364305
  • 汽车发动机连杆曲柄组合结构设计
  • 汽车发动机连杆曲柄组合结构设计
  • 汽车发动机连杆曲柄组合结构设计
  • 汽车发动机连杆曲柄组合结构设计

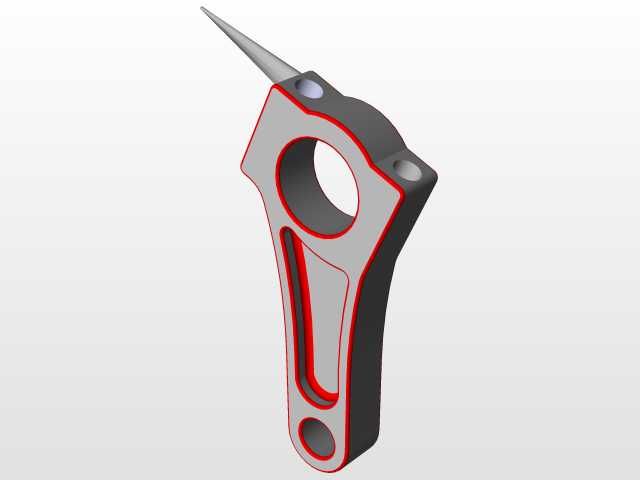

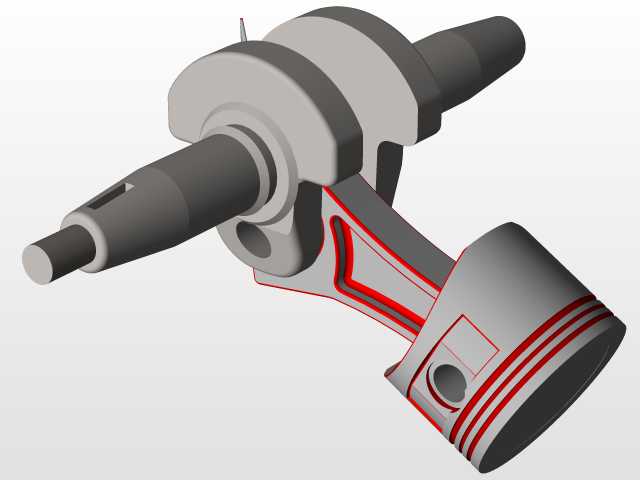

  这套曲柄连杆组合构件,是往复式内燃机动力转换单元的核心承载部件,日常搭载于乘用车、轻型商用车的直列四缸汽油发动机内,承担着将活塞往复直线运动转化为曲轴旋转扭矩的核心传动任务,是发动机动力输出路径上无法替代的受力构件。从实际工况出发,设计阶段首先要匹配对应排量发动机的爆压上限,构件大端衔接曲轴曲柄销,小端通过活塞销连接活塞,工作过程中需要持续承受燃烧室点火瞬间的爆发冲击力、活塞往复运动带来的交变惯性力,以及曲轴旋转过程中产生的侧向倾覆力矩,这就要求构件本体在轻量化的前提下,必须具备足够的抗疲劳强度与结构刚性,避免高转速工况下出现形变、断裂等失效问题。外形结构上,杆身采用变截面工字形镂空设计,在保证纵向抗弯、

  抗扭截面系数满足载荷要求的同时,尽可能削减非承载区域的材料冗余,降低往复运动部分的整体质量,以此减小高转速区间的惯性载荷,降低发动机运转过程中的振动与噪声水平。大端与小端的安装孔位都做了高精度的同轴度约束,大端孔匹配对应轴瓦的安装过盈量要求,小端孔预留铜衬套的压装余量,安装边界严格适配量产机型的缸体内部空间,大端拆分面的定位结构、螺栓孔位的位置度都与量产机型的装配公差完全匹配,不需要额外修改即可直接适配对应机型的装配流程。杆身表面的加强筋沿着应力传递路径布置,从大端轴承座位置顺着载荷传递方向延伸至小端孔位,把点火瞬间的爆发压力均匀分散到整个杆身截面,避免局部应力集中导致的疲劳裂纹萌生。实际装车应用中,

  这套构件的尺寸参数完全匹配主流1.5L-2.0L排量自然吸气发动机的曲柄连杆机构安装要求,大端回转半径、小端中心距都严格对应发动机的冲程设计参数,装配后活塞在上止点、下止点的位置精度能够满足燃烧室压缩比的设计公差,不会出现活塞碰气门、压缩比偏差过大导致的动力输出异常问题。设计过程中还充分考虑了量产加工的工艺可行性,杆身的拔模角度、圆角过渡都适配模锻加工的工艺要求,不需要额外增加特殊加工工序即可实现批量生产,表面的红色标识区域为装配对位标记,方便生产线装配时快速确认构件的安装方向,避免装反导致的润滑孔位错位、轴瓦偏磨等问题。
