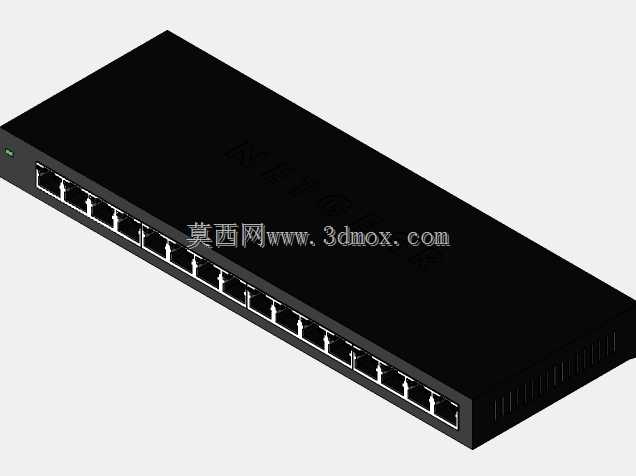

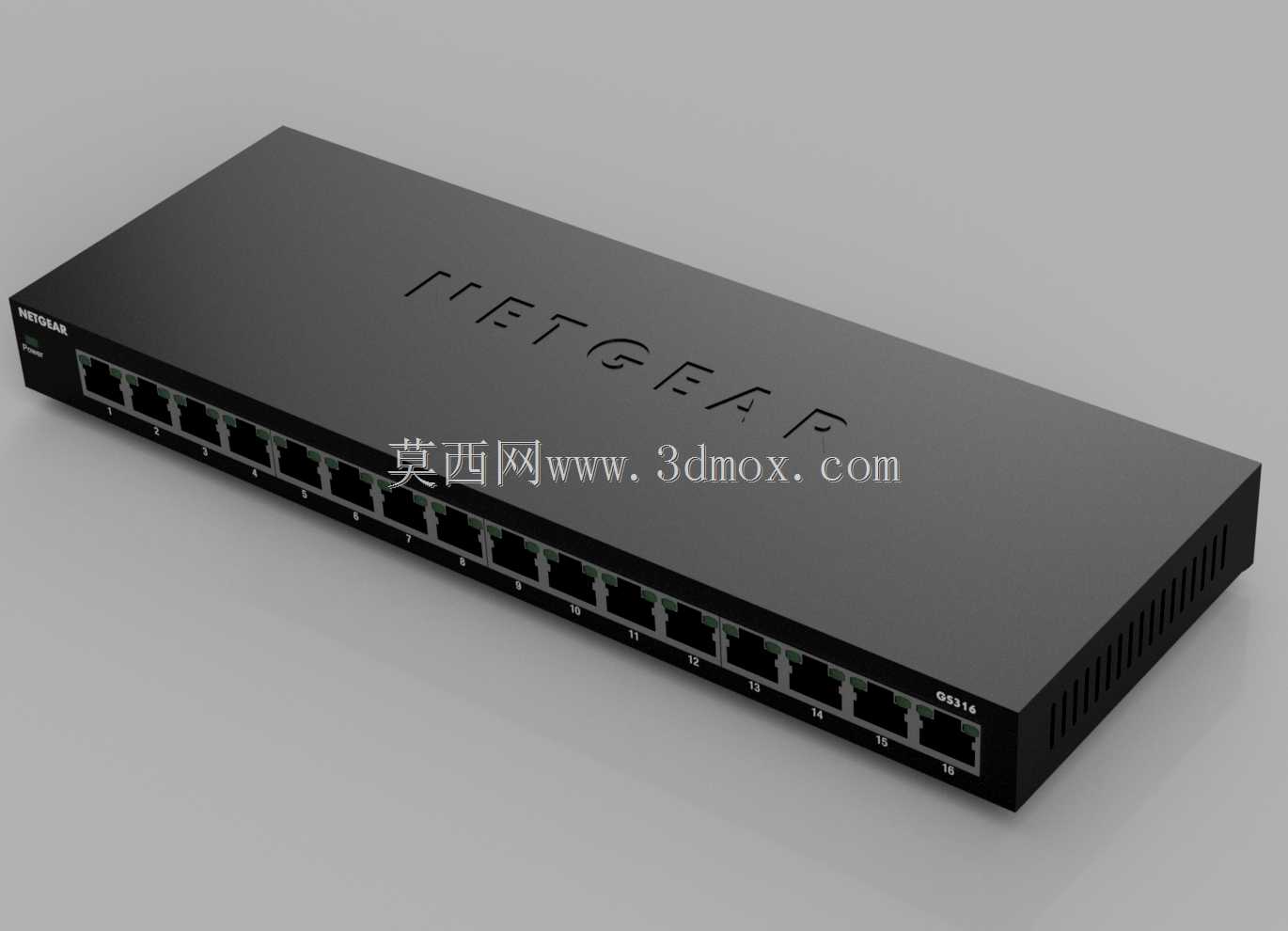

网件GS316十六口千兆网络交换机结构

在中小办公组网、弱电间设备部署、工作室局域网搭建场景中，接入层交换机的选型往往需要兼顾端口密度、安装适配性与散热可靠性，这款16端口千兆以太网交换机的三维结构，完整还原了设备从外壳到端口布局的全部细节，可直接用于机房布局仿真、机柜安装干涉校验、网络拓扑可视化演示等场景。从实际功能来看，设备提供16个1Gbps RJ45电口，可满足多终端有线接入需求，无需额外配置即可实现即插即用，适配桌面摆放与标准机柜上架两种安装方式，外壳采用一体冲压成型的金属壳体，表面做哑光磨砂处理，既可以屏蔽外界电磁干扰，也能提升壳体的散热效率，避免长时间高负载运行时的积热问题。建模过程中，首先依据实物测绘的尺寸基准确定壳体的长宽高边界，壳体边缘做小半径圆角过渡，避免锐边在安装过程中划伤施工人员，端口区域沿壳体长度方向等距排布，每个端口预留标准的水晶头插拔空间，相邻端口间距符合通用网络设备的设计规范，不会出现相邻端口插满水晶头后互相干涉的问题。设备侧面预留均匀分布的散热格栅，格栅开孔方向顺着设备内部空气流通路径设计，可在无风扇被动散热的条件下，保障内部电路板工作在合理温度区间，底部预留防滑胶垫安装位与壁挂固定孔位，对应不同安装场景的固定需求。建模时对壳体表面的品牌标识区域做了等比例还原，端口旁的数字编号丝印位置也与实物完全一致，方便在三维场景中做端口标识映射，设备的电源接口、状态指示灯区域都做了精准的结构还原，指示灯位于端口上方对应位置，可直观展示每个端口的链路连接状态与数据传输状态。在做机房布局仿真时，可直接调用该模型校验机柜内的设备安装间距，预留足够的网线弯折半径，避免施工时出现线缆长度不足、插拔操作空间不够的问题，对于做网络设备二次结构改造、定制安装支架的设计人员来说，该模型的外形尺寸、安装孔位坐标都可直接作为设计基准，减少重复测绘的工作量。
