桌面式液晶监视器外观结构设计

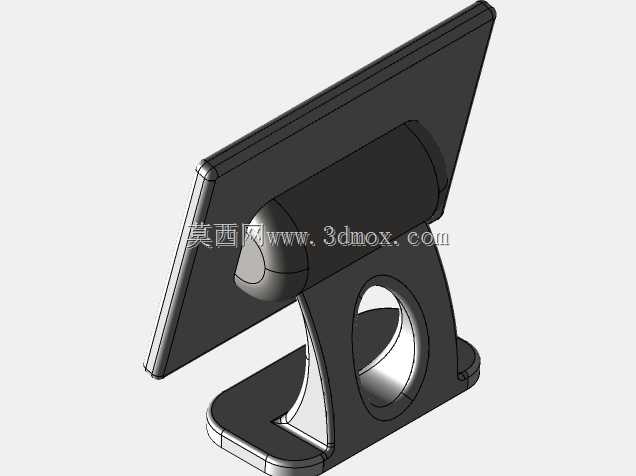

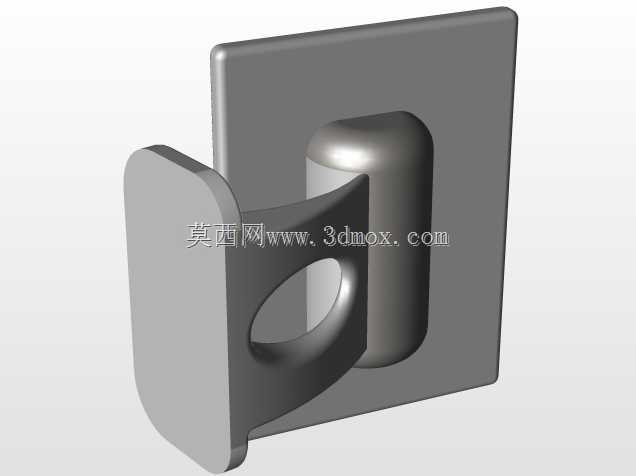

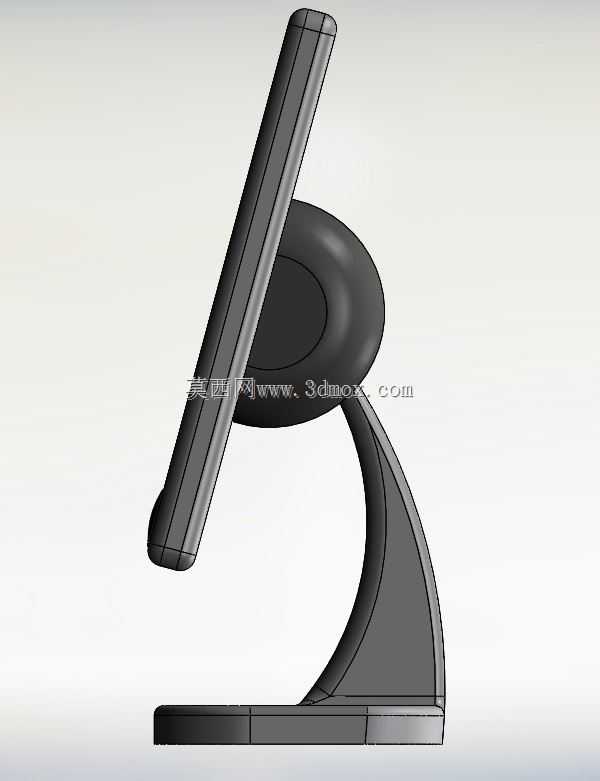

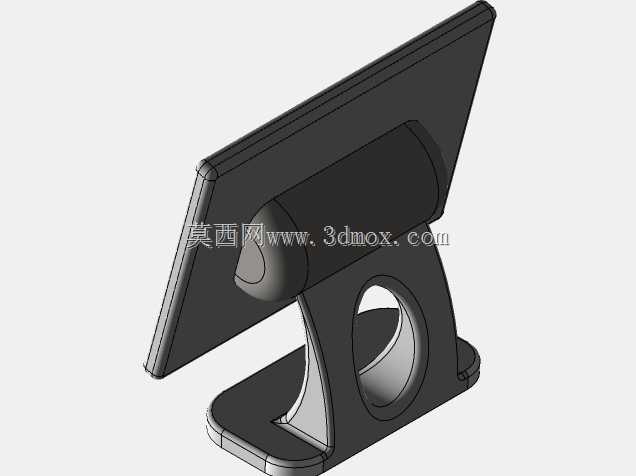

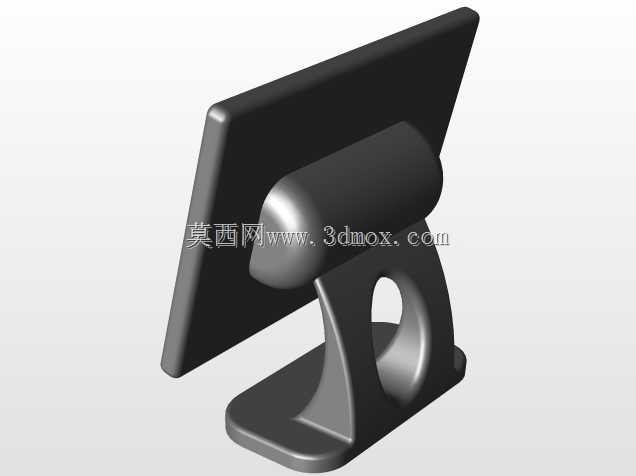

这款桌面式液晶监视器的结构设计，首先围绕安防监控值班工位、小型设备操作终端、工业设备本地显示端的实际使用场景展开，在做结构排布时优先考虑了日常操作的人机交互合理性。从安装边界来看，整机采用卧式桌面放置形态，底座做了圆角矩形的加宽处理，支撑面覆盖设备重心投影范围，放置在常规操作台面上无需额外固定即可保证足够的抗倾覆稳定性，底座与屏幕主体的连接部位预留了俯仰角度调节的转动间隙，可适配不同坐姿操作人员的视线高度，避免长期观察屏幕产生的视觉疲劳。

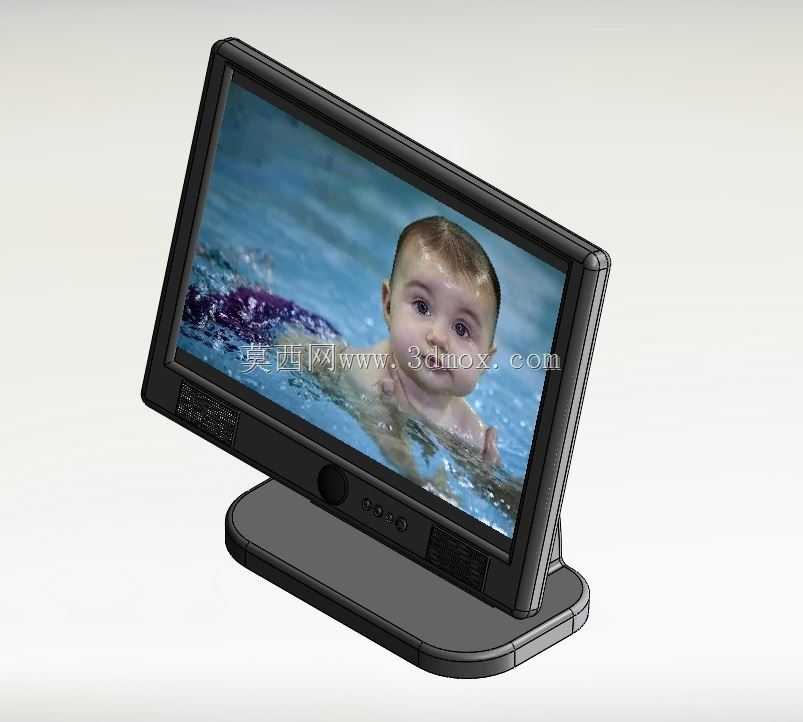

功能特性层面，屏幕下边框区域集成了实体操作按键与状态指示灯，按键排布做了凸起的盲操作识别设计，操作人员在视线不离开监控画面的情况下即可完成亮度调节、信号切换、菜单确认等操作，无需额外寻找按键位置；屏幕边框做了窄边收窄处理，在相同显示尺寸下尽可能压缩整机的横向占用空间，适合在操作台空间有限的工控机柜、值班台工位上布置，不会挤占周边操作键盘、控制手柄的放置区域。

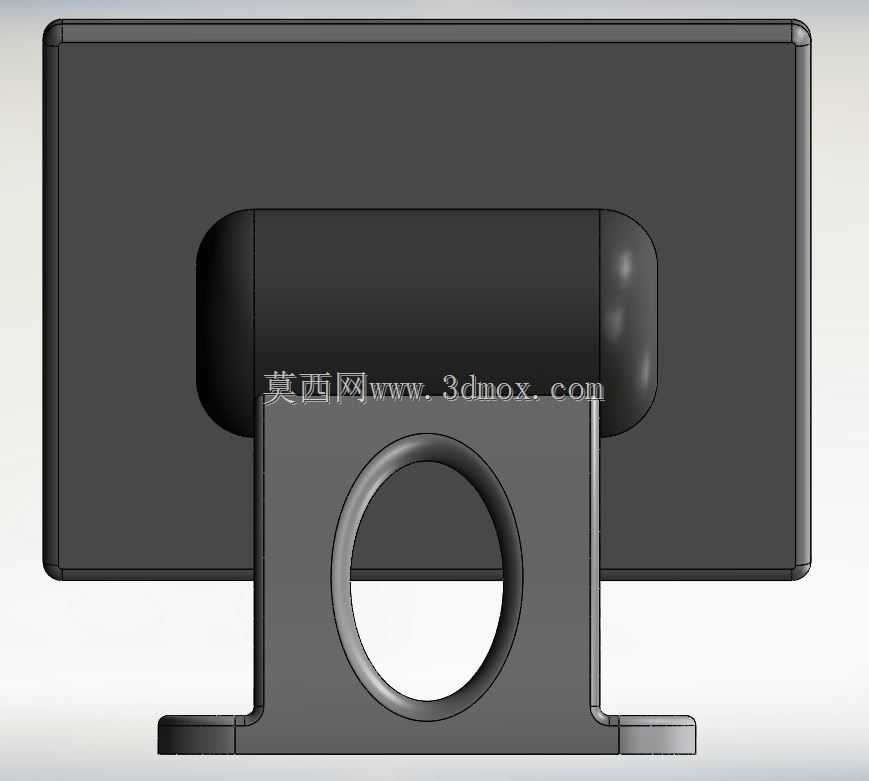

设计思路上，外壳采用前后壳扣合的拼接结构，连接螺丝全部隐藏在底部与背部的凹槽内，既保证了外观面的整洁性，也方便后期维护时的拆装操作；背部预留了标准壁挂孔位，除了桌面放置之外，也可搭配壁挂支架安装在墙面、设备侧壁上，适配不同的安装场景需求。外壳的散热格栅布置在屏幕下侧与背部上方区域，顺着内部电路板的发热源位置开设，利用热空气自然上升的原理形成被动散热风道，无需额外加装散热风扇即可满足长时间连续开机的散热需求，避免风扇运转产生的噪音干扰值班环境。

从尺寸适配角度，屏幕显示区域的长宽比例符合常规监控视频的输出比例，不会出现画面拉伸变形的问题，边框的厚度控制兼顾了结构强度与外观简洁性，边角全部做了圆弧过渡处理，避免安装、移动过程中尖锐边角磕碰操作人员，底座底部预留了防滑胶垫的安装槽，粘贴胶垫后可增大与桌面的摩擦力，即使受到轻微碰撞也不会轻易移位。整体结构没有多余的装饰性设计，所有外观特征都服务于实际使用功能，符合工业显示设备的实用化设计导向，可直接用于同类产品的结构参考、样机开发的三维建模参照。
