台式机ATX标准金属电脑电源外壳结构

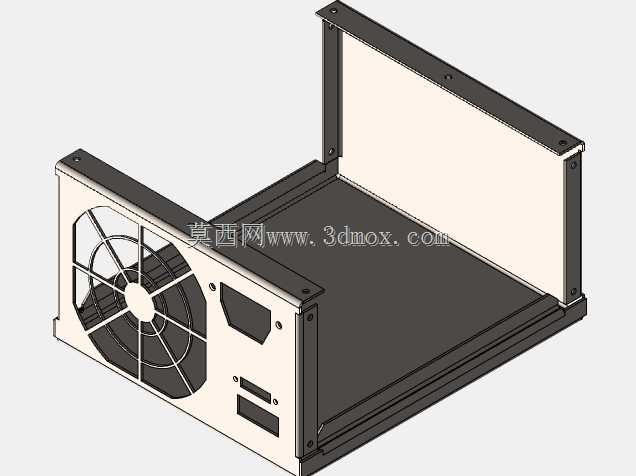

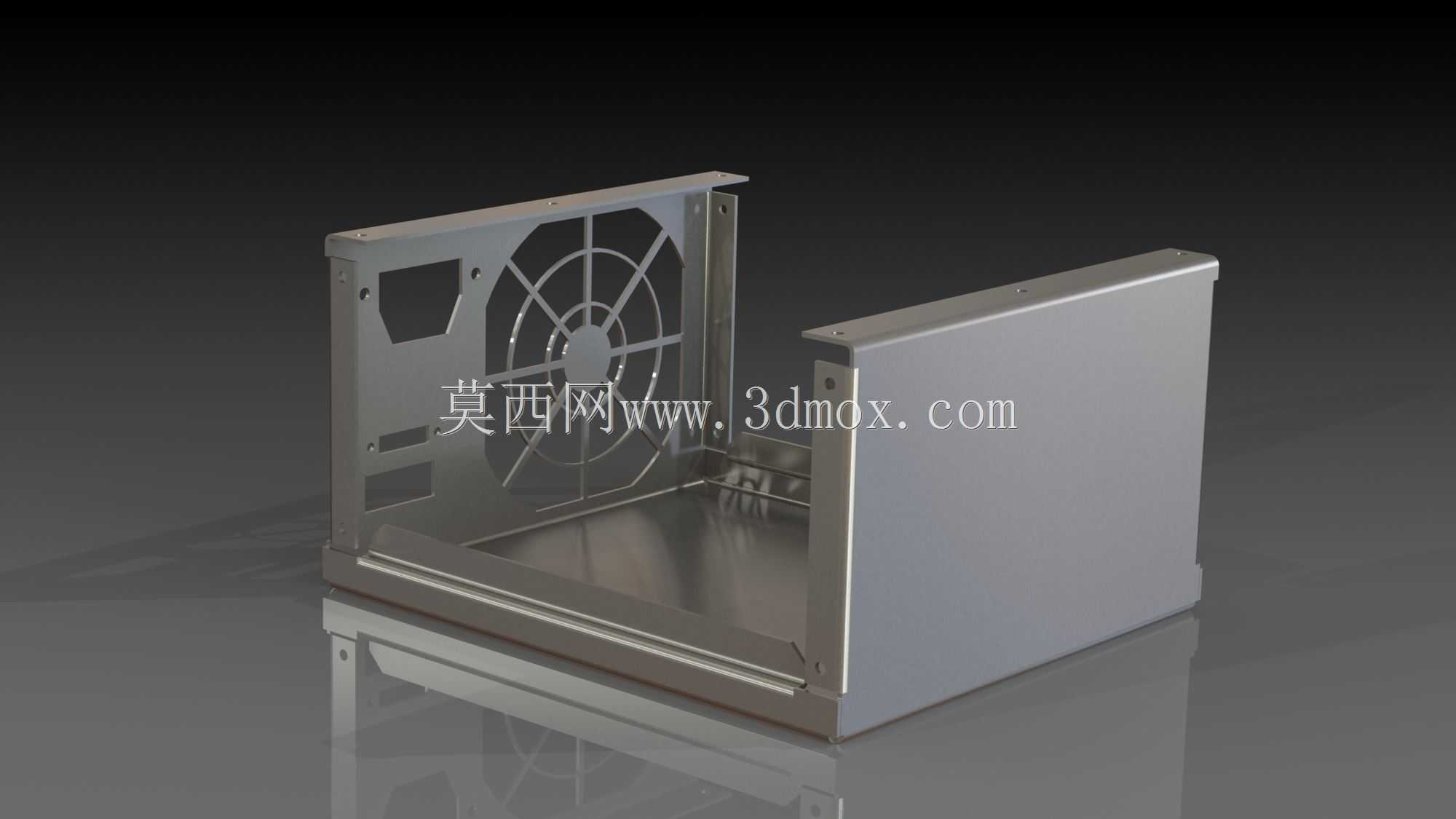

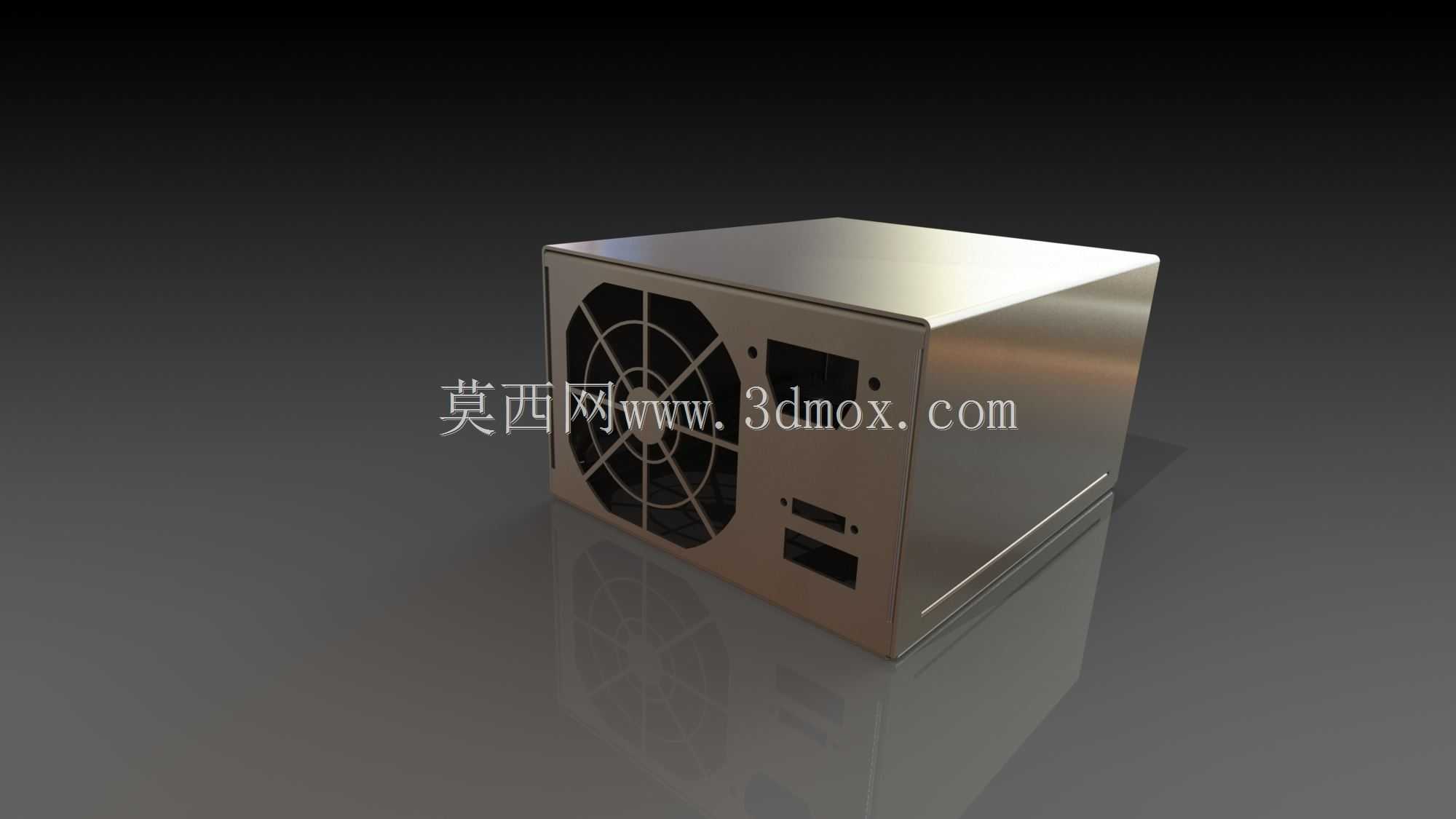

这款钣金壳体是台式计算机ATX规格开关电源的承载外壳，日常应用场景覆盖商用台式主机、工业控制计算机、小型工作站的内置供电模块装配环节，作为电源内部PCB板、变压器、滤波电容、散热模组的外部防护结构，承担电磁屏蔽、物理防护、散热导流、安装定位的多重作用。从设计思路来看，整体采用SECC镀锌钢板一体折弯成型的工艺路线，折边处预留0.2mm的装配公差，避免多板拼接产生的结构缝隙，既提升壳体整体结构强度，也能减少电磁辐射从拼接缝隙向外泄露，满足民用电子设备的EMC防护基础要求。壳体朝向机箱外侧的端面预留了标准8cm轴流风扇的安装位，格栅采用放射状加强筋结构，筋条宽度1.5mm，在保证通风开孔率不低于65%的前提下，避免格栅受外力挤压变形触碰内部风扇扇叶，同时格栅旁预留了市电输入接口、电源开关、模组输出接口的开孔位，开孔边缘做了0.3mm的翻边处理，消除钣金裁切后的锐边，防止装配作业时划伤线材外皮或是操作人员手部。壳体的外形尺寸严格遵循ATX电源的标准安装边界，长度140mm、宽度150mm、高度86mm，壳体两侧面预留了4个M3规格的螺丝固定孔位，孔位间距完全匹配标准机箱的电源安装位公差要求，装配时无需额外调整孔位即可直接推入机箱电源仓位完成固定。壳体内部的折边处预留了PCB板的安装卡槽，卡槽高度匹配1.6mm厚度的玻纤板公差，内部还预留了散热片的固定螺柱位置，螺柱采用压铆工艺固定在壳体底板上，垂直度公差控制在0.1mm以内，避免散热片安装后出现歪斜影响与功率器件的贴合度。壳体表面采用拉丝镍处理工艺，既提升金属质感，也能在长期使用过程中减少指纹、污渍附着，同时表面氧化层能提升壳体的防锈能力，适配机箱内部多尘、温湿度波动的使用环境。在散热流道设计上，壳体除了端面的风扇进风格栅，在对应主板供电输出的侧面还预留了长条状通风孔，引导风扇产生的气流顺着壳体长度方向流动，带走内部变压器、功率管工作产生的热量，避免热量在壳体内部积聚导致电源过热触发保护。壳体的所有折弯内角均做了R0.5mm的圆角处理，减少钣金折弯处的应力集中，提升壳体的抗形变能力，在受到常规运输振动、机箱搬运过程中的外力冲击时，不会出现折弯处开裂、变形的问题，保证内部电子元件的安装位置不会出现偏移。
